Lựa chọnbăng keo gioăng nòng nọcViệc lựa chọn đường kính bóng đèn không chỉ đơn thuần là vấn đề lựa chọn. Hai vòng đệm có hình dạng bên ngoài giống hệt nhau có thể hoạt động rất khác nhau khi lớp vải bọc, lõi bên trong và lớp xử lý bề mặt của chúng được thay đổi.
Đối với lò công nghiệp, lò luyện kim, lò nung, nồi hơi và các thiết bị gia nhiệt kín, cách hữu ích nhất để lựa chọn gioăng hình nòng nọc là coi nó như một sự kết hợp kỹ thuật của ba yếu tố:vỏ ngoài, lõi bên trong và hình dạng hoàn thiện.
Lớp vải bên ngoài quyết định phần lớn khả năng chịu lực của gioăng. Lõi gioăng kiểm soát độ nén và khả năng phục hồi. Kích thước phần bầu và phần đuôi quyết định độ khít của gioăng thành phẩm với thiết bị.

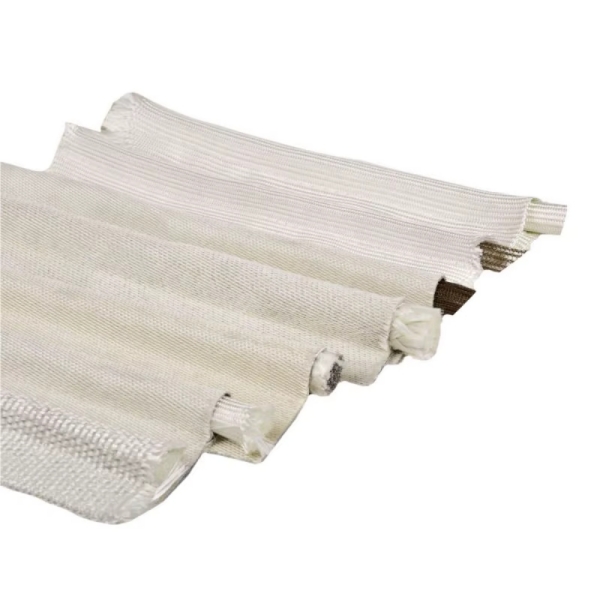

BSTFLEX sản xuấtBăng keo gioăng hình nòng nọc và gioăng hình nòng nọc chịu nhiệt caoVới nhiều loại vỏ bọc bằng sợi thủy tinh, silica, gốm, bazan, aramid và vải dệt phủ khác nhau, kết hợp với cấu trúc lõi bằng sợi, thép không gỉ và Inconel.
Thuật ngữbăng keo gioăng nòng nọcMô tả một nhóm các loại biên dạng niêm phong linh hoạt thay vì một đặc điểm kỹ thuật vật liệu cố định.
Sự khác biệt này rất quan trọng khi tìm nguồn cung cấp gioăng thay thế. Một sản phẩm chỉ được mô tả là "băng hình nòng nọc" không cho kỹ sư biết liệu bóng đèn có chứa dây sợi thủy tinh, sợi gốm, lưới thép không gỉ hay cốt thép Inconel hay không.
Một bản đặc tả hữu ích cần xác định rõ:
Vỏ là phần vải lộ ra bao quanh bóng đèn. Nó cũng thường tạo thành phần đuôi phẳng được sử dụng để cố định gioăng vào thiết bị.
Nên lựa chọn các vật liệu phủ khác nhau tùy thuộc vào khả năng chịu nhiệt, chống mài mòn, nhiệt bức xạ, tiếp xúc hóa chất và điều kiện quy trình xung quanh.

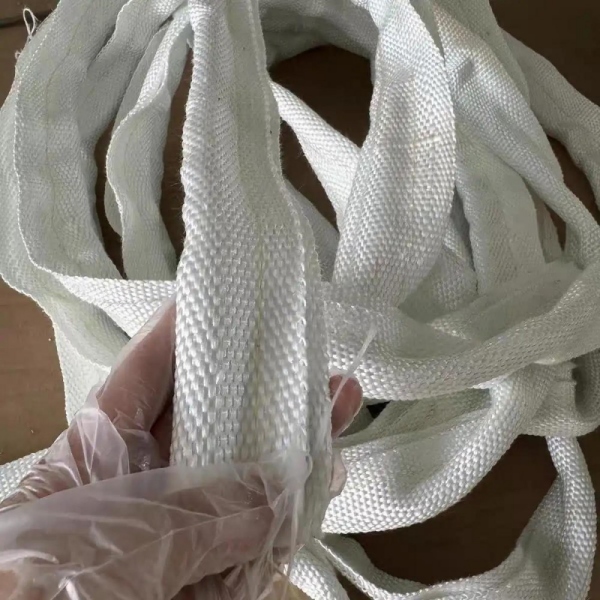

Sợi thủy tinh là một giải pháp thiết thực cho nhiều ứng dụng hàn kín nhiệt trong công nghiệp. Nó cung cấp một cấu trúc dệt linh hoạt có thể được tạo hình xung quanh các vật liệu lõi khác nhau.
Ưu điểm quan trọng không chỉ nằm ở bản thân sợi thủy tinh, mà còn ở số lượng cấu hình lõi có thể được xây dựng bên dưới nó.

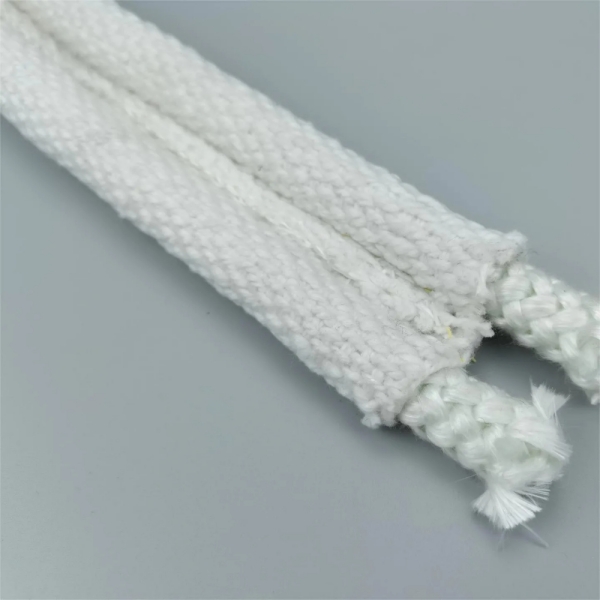

Để có cấu trúc hoàn toàn bằng sợi mềm mại, BSTFLEX sản xuấtVỏ sợi thủy tinh, Lõi sợi thủy tinh, Gioăng hình nòng nọcLõi sợi thủy tinh mang lại khả năng chịu nén tương đối mềm mại mà không cần gia cố bằng kim loại.

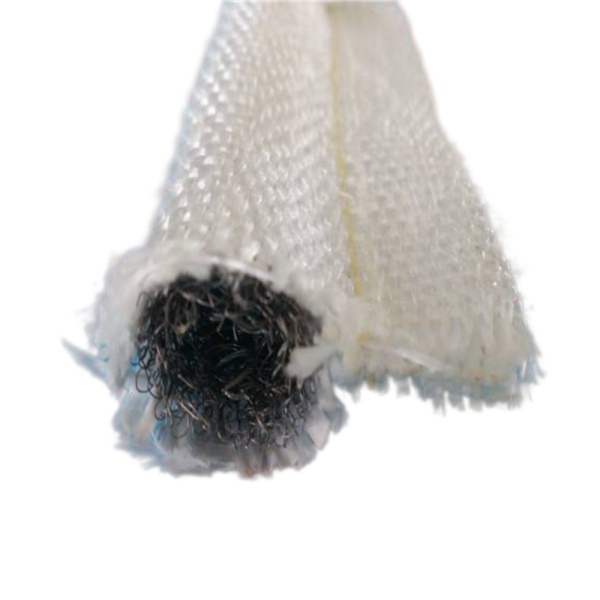

Trong trường hợp cần hỗ trợ cơ học mạnh mẽ hơn, thìVỏ sợi thủy tinh, lõi thép không gỉ, gioăng hình nòng nọc.Kết hợp lớp vỏ dệt với lõi kim loại gia cường.
Đối với các ứng dụng yêu cầu độ xẹp bóng đèn lớn hơn và lực đóng thấp hơn, thìGioăng hình nòng nọc lõi rỗng bằng thép không gỉ, vỏ sợi thủy tinhCung cấp thêm một đặc tính nén khác.
Vải silica được xem xét sử dụng khi điều kiện nhiệt độ vượt quá phạm vi hoạt động thực tế của các cấu trúc sợi thủy tinh tiêu chuẩn hoặc khi yêu cầu kỹ thuật đòi hỏi lớp phủ dệt chịu nhiệt độ cao hơn.
Nắp có thể được ghép nối với các lõi khác nhau thay vì tự động sử dụng silica cho toàn bộ gioăng.
Ví dụ,Gioăng hình nòng nọc lõi gốm bọc vải silicaSản phẩm kết hợp bề mặt dệt silica với lõi sợi gốm có thể nén được.
Đối với các ứng dụng yêu cầu gia cố bên trong bằng kim loại,Gioăng hình nòng nọc chịu nhiệt cao với lớp vải silica phủ và lõi Inconel.Nó sử dụng một phương pháp kỹ thuật khác: lớp vải silica xử lý môi trường nhiệt bên ngoài trong khi lõi Inconel cung cấp hỗ trợ kim loại bên trong.
Các lớp phủ dệt gốm được sử dụng cho các điều kiện niêm phong nhiệt khắt khe hơn, nơi yêu cầu cấu trúc sợi chịu nhiệt cao.
Một lần nữa, việc lựa chọn lõi sẽ làm thay đổi đặc tính của gioăng thành phẩm.
CáiVỏ bọc vải gốm, lõi gốm, gioăng hình nòng nọc.Cung cấp cấu hình dệt/sợi hoàn toàn bằng gốm.
Ngược lại,Gioăng hình nòng nọc, lõi Inconel, vỏ bọc bằng vải gốm,Sử dụng lớp gia cố bằng kim loại bên dưới lớp phủ gốm.
Trong trường hợp ứng dụng này cũng liên quan đến ma sát đáng kể hoặc tiếp xúc cơ học, có thể tích hợp thêm một lớp tất kim loại.Vớ Inconel, Vải gốm, Lớp phủ, Lõi gốm, Gioăng hình nòng nọcĐược thiết kế dựa trên khái niệm cấu trúc nhiều lớp này.
Lớp phủ hoặc phương pháp xử lý có thể thay đổi đặc tính bề mặt của gioăng sợi thủy tinh mà không làm thay đổi loại sợi bên dưới.
CáiBăng keo gioăng hình nòng nọc bằng sợi thủy tinh phủ vermiculiteSản phẩm này được thiết kế để sử dụng trong công nghiệp làm kín nhiệt, nơi yêu cầu bề mặt sợi thủy tinh đã qua xử lý và cấu trúc lõi gia cường.
Loại kết cấu này phù hợp với cửa lò nung, nồi hơi, lò nướng, lò luyện kim và các thiết bị xử lý nhiệt khác.
Lớp phủ silicone đáp ứng những yêu cầu khác biệt so với xử lý bằng vermiculite.
Bề mặt sợi thủy tinh phủ silicone có thể mang lại lớp phủ bên ngoài mịn hơn, cải thiện đặc tính xử lý và khả năng chống chịu tốt hơn với một số tác động từ môi trường.
CáiGioăng hình nòng nọc bằng sợi thủy tinh phủ siliconeDo đó, tốt hơn hết nên coi nó như một dòng sản phẩm riêng biệt hơn là một sản phẩm thay thế cho mọi loại gioăng sợi thủy tinh chịu nhiệt cao.
Trong trường hợp khả năng kháng hóa chất, đặc tính tách lớp bề mặt hoặc độ sạch của quy trình là quan trọng, sợi thủy tinh phủ PTFE có thể được xem xét.
BSTFLEX sản xuấtVỏ sợi thủy tinh phủ PTFE Lõi sợi thủy tinh Gioăng hình nòng nọcVới lõi bên trong bằng sợi thủy tinh.
Do PTFE có những hạn chế riêng về nhiệt độ, nên việc lựa chọn vật liệu này cần dựa trên sự kết hợp thực tế giữa nhiệt độ và tác động của hóa chất, chứ không chỉ dựa vào nhiệt độ đơn thuần.
Nhiệt bức xạ tạo ra một thách thức khác về việc làm kín so với nhiệt độ tiếp xúc trực tiếp.
Đối với các thiết bị tiếp xúc với năng lượng bức xạ đáng kể, một bề mặt phản chiếu có thể được tích hợp vào cấu trúc gioăng.
CáiGioăng hình nòng nọc bằng sợi thủy tinh mạ nhômSản phẩm này kết hợp chất nền dệt sợi thủy tinh với bề mặt phản xạ nhiệt, thích hợp cho các ứng dụng mà việc quản lý nhiệt bức xạ là một phần của yêu cầu về độ kín.
Sợi bazan cung cấp một lựa chọn sợi khoáng khác cho việc bịt kín nhiệt trong công nghiệp.

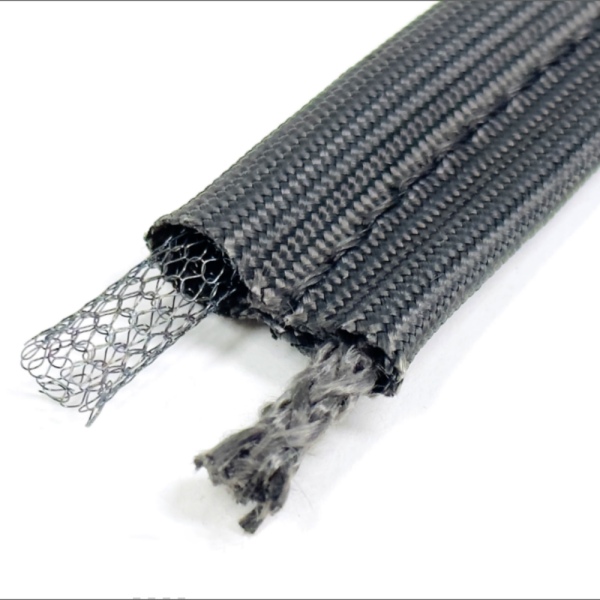

CáiGioăng hình nòng nọc, lưới thép, bọc vải bazanSản phẩm kết hợp lớp vỏ dệt bằng đá bazan với lõi lưới thép bên trong, tạo sự cân bằng giữa tính linh hoạt của chất liệu dệt và khả năng gia cường cơ học.
Một số môi trường làm kín chú trọng hơn đến khả năng chống mài mòn và độ bền cơ học so với việc đạt được khả năng chịu nhiệt cao nhất có thể.
Trong những điều kiện này, vải dệt aramid có thể được kết hợp với lõi sợi dẫn nhiệt.
CáiBăng keo gioăng hình nòng nọc, lõi sợi thủy tinh, lớp phủ AramidPhương pháp này được áp dụng bằng cách kết hợp lớp vỏ ngoài bằng sợi aramid với lõi bên trong bằng sợi thủy tinh.
Vật liệu lớp phủ nhận được nhiều sự chú ý trong các thông số kỹ thuật của gioăng chịu nhiệt độ cao, nhưng phần lõi cũng quan trọng không kém.
Cấu trúc lõi ảnh hưởng đến độ dễ dàng khi bóng đèn bị nén, độ chắc chắn khi nó đẩy trở lại bề mặt tiếp xúc và khả năng phục hồi hình dạng sau khi cửa được mở.
Lõi sợi thủy tinh tạo ra một lớp bịt kín mềm, không chứa kim loại. Nó hữu ích trong trường hợp tính linh hoạt và khả năng thích ứng quan trọng hơn so với sự gia cố bằng kim loại.
Mật độ và cấu trúc của lõi sợi thủy tinh ảnh hưởng đến lực đóng và đặc tính nén của gioăng thành phẩm.
Sợi gốm có thể được sử dụng khi lõi của nó phải đáp ứng được các điều kiện nhiệt khắc nghiệt hơn.
Nó có thể được kết hợp với vải gốm hoặc vải silica tùy thuộc vào bề mặt ngoài và cấu trúc gioăng tổng thể cần thiết.

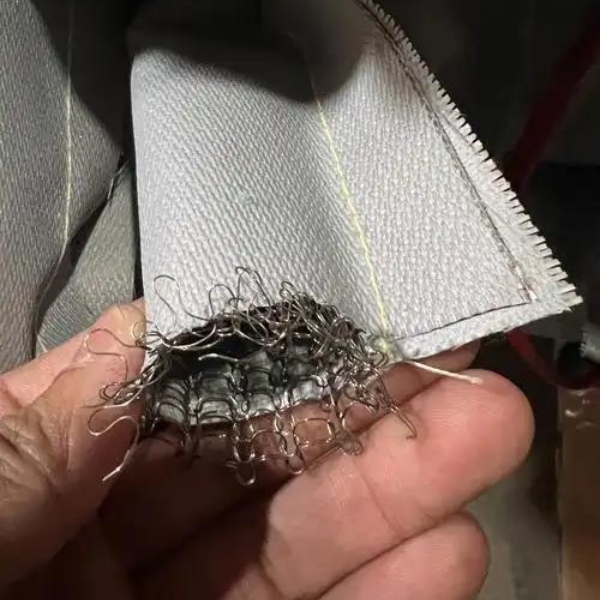

Lõi thép không gỉ giúp tăng cường độ bền kim loại cho bóng đèn.
Cấu trúc này có thể cung cấp khả năng chịu lực tốt hơn và độ đàn hồi hữu ích trong trường hợp gioăng phải chịu các chu kỳ nén lặp đi lặp lại.
Điều này đặc biệt quan trọng đối với các loại cửa và vách ngăn công nghiệp thường xuyên mở ra đóng vào trong quá trình sản xuất hoặc bảo trì.
Không nên nhầm lẫn lõi kim loại rỗng với lõi đặc hoặc lõi lưới dày thông thường.
Cấu trúc hở ở giữa cho phép bóng đèn dễ dàng xẹp xuống dưới áp lực. Điều này có thể làm giảm lực cần thiết để đóng thiết bị đồng thời cho phép gioăng thích ứng với những thay đổi lớn hơn về khe hở làm kín.
Vì lý do đó, mộtgioăng nòng nọc lõi rỗngCó thể đặc biệt hữu ích trên các cửa lớn, nắp đậy và các bề mặt tiếp xúc không bằng phẳng.
Việc sử dụng vật liệu gia cường Inconel được xem xét khi lõi kim loại phải hoạt động trong môi trường nhiệt độ khắc nghiệt hơn.
Nó có thể được kết hợp với các lớp phủ silica hoặc gốm để tạo ra một miếng đệm mà cả lớp vải bên ngoài và lớp gia cường bên trong đều được lựa chọn cho điều kiện hoạt động khắc nghiệt.

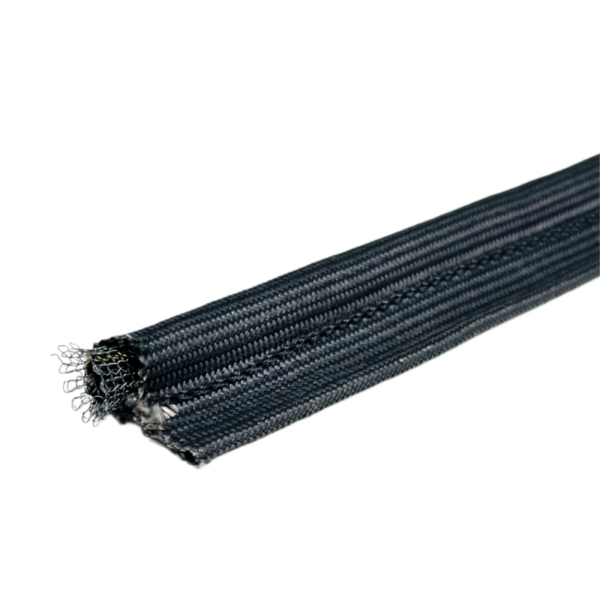

Lõi lưới thép mang lại sự cân bằng hữu ích giữa khả năng gia cường bằng kim loại và khả năng chịu nén.
Hợp kim lưới, đường kính dây, mật độ đan và hình dạng lõi đều có thể ảnh hưởng đến cách bóng đèn phản ứng dưới tải trọng.
| Sự thi công | Chương chínhđặc điểm | Lý do lựa chọn điển hình |
|---|---|---|
| Sợi thủy tinh + Lõi sợi thủy tinh | Nén mềm, không kim loại | Gioăng cách nhiệt cửa nói chung |
| Lõi sợi thủy tinh + thép không gỉ | Bóng đèn gia cố | Nén lặp đi lặp lại và hỗ trợ cơ học |
| Sợi thủy tinh + Lõi thép không gỉ rỗng | Khả năng nén cao | Lực đóng thấp hơn và khe hở không đều |
| Lõi Silica + Gốm | Cấu trúc sợi chịu nhiệt cao | Thiết bị nhiệt đòi hỏi cao |
| Lõi Silica + Inconel | Vỏ chịu nhiệt cao với lớp gia cường bằng kim loại. | Điều kiện nhiệt và cơ học khắc nghiệt |
| Gốm sứ + Lõi gốm | Hệ thống dệt/sợi chịu nhiệt độ cao | Lò nung và lò luyện kim |
| Lõi gốm + Inconel | Lớp vỏ chịu nhiệt cao với lõi gia cường. | Thiết bị nhiệt cần có giá đỡ bằng kim loại. |
| Sợi thủy tinh PTFE + Lõi sợi thủy tinh | Bề mặt được phủ lớp và lõi mềm | Môi trường hóa chất hoặc quy trình cụ thể |
| Sợi thủy tinh mạ nhôm | Bề mặt ngoài phản chiếu | Tiếp xúc với nhiệt bức xạ |
| Lõi đá bazan + lưới thép | Vải khoáng có gia cường | Làm kín bằng nhiệt và cơ học |
| Lõi Aramid + Sợi thủy tinh | Chất liệu bền chắc với lõi sợi mềm mại. | Ứng dụng chú trọng đến khả năng chống mài mòn |
Một trong những sai lầm phổ biến nhất khi mua hàng là chỉ đặt mua gioăng thay thế dựa trên đường kính ngoài.
Hãy xem xét ba miếng đệm hình nòng nọc có cùng đường kính bóng đèn danh nghĩa:
Kích thước bên ngoài của chúng có thể trông tương tự nhau, nhưng lực cần thiết để nén mỗi bóng đèn có thể khác nhau đáng kể.
Điều này ảnh hưởng đến áp lực đóng cửa, độ kín khít và hoạt động lâu dài của cửa.
Đối với các dự án thay thế, cần xác định cấu trúc cốt lõi ban đầu bất cứ khi nào có thể.
Thiết kế dạng bóng đèn và đuôi đặc biệt hữu ích khi cần một gioăng có thể nén được và phải được gắn chặt về mặt cơ học vào cửa, khung, cửa sập hoặc tấm panel.
Các ứng dụng công nghiệp điển hình bao gồm:
Cửa lò công nghiệp đặt ra cả vấn đề về độ kín nhiệt và cơ học.
Gioăng có thể trải qua hàng nghìn chu kỳ nén trong khi khung cửa tự giãn nở và co lại khi nhiệt độ hoạt động thay đổi.
Lõi sợi thủy tinh mềm có thể phù hợp khi lực đóng thấp và độ đàn hồi là ưu tiên hàng đầu. Lõi thép không gỉ có thể được lựa chọn khi cần độ bền cơ học cao hơn. Lõi kim loại rỗng có thể là một lựa chọn khác khi cần độ nén đáng kể.
Đây là lý do tại sao việc chỉ ghi rõ "gioăng cửa lò nướng bằng sợi thủy tinh" thường không đủ để thay thế sản phẩm theo tiêu chuẩn kỹ thuật.
Các ứng dụng lò nung chú trọng hơn đến khả năng chịu nhiệt của vật liệu.
Tùy thuộc vào điều kiện tiếp xúc thực tế, sợi thủy tinh có thể được thay thế hoặc bổ sung bằng sợi thủy tinh xử lý bằng vermiculite, silica hoặc vật liệu dệt gốm.
Cần phải xem xét cả lõi bên trong. Lớp vỏ ngoài chịu nhiệt cao không tự động làm cho mọi lõi bên trong phù hợp với cùng một môi trường hoạt động.
Toàn bộ hệ thống gioăng cần được đánh giá như một cấu trúc hoàn chỉnh.
Lò nung và hệ thống xử lý nhiệt có thể kết hợp nhiệt độ cao với chu kỳ nhiệt thường xuyên và biến dạng kích thước.
Các lớp phủ bằng silica và vải gốm trở nên đặc biệt phù hợp trong môi trường này, trong khi các tùy chọn lõi bằng sợi gốm và Inconel cho phép cấu trúc bên trong được điều chỉnh phù hợp với điều kiện sử dụng.
Nhiệt độ không phải là mối quan ngại duy nhất trong việc làm kín ống dẫn và van điều tiết.
Độ rung, áp suất, độ thẳng hàng bề mặt, tần số mở và thành phần hóa học của khí trong quá trình cũng có thể ảnh hưởng đến việc lựa chọn vật liệu.
Cấu hình lõi rỗng có thể hữu ích khi sự sắp xếp các tấm không đồng đều, trong khi lõi kim loại gia cường có thể được ưu tiên hơn khi gioăng phải chịu chu kỳ cơ học lặp đi lặp lại.
Quá trình lựa chọn thực tế nên bắt đầu từ thiết bị chứ không phải từ tài liệu trong catalog.
Ghi lại nhiệt độ hoạt động liên tục bình thường, nhiệt độ đỉnh dự kiến và liệu gioăng có tiếp xúc trực tiếp với khí nóng, nhiệt bức xạ hay chỉ là nhiệt độ của khung thiết bị.
Kiểm tra xem có dầu, hóa chất, hơi ẩm, vết mài mòn, bụi bẩn, ô nhiễm trong quá trình sản xuất và nhiệt bức xạ hay không.
Đo khe hở khi cửa ở vị trí đóng thực tế. Nếu có thể, hãy kiểm tra ở một vài điểm xung quanh cửa vì khe hở có thể không đồng đều.
Bóng đèn phải nén đủ để duy trì tiếp xúc mà không tạo ra lực đóng quá mạnh.
Hãy lựa chọn sợi thủy tinh, silica, gốm sứ, bazan, aramid hoặc loại vải phủ phù hợp tùy thuộc vào điều kiện môi trường bên ngoài.
Hãy chọn lõi bằng sợi, thép không gỉ, thép không gỉ rỗng, Inconel hoặc vật liệu khác tùy theo độ cứng, khả năng phục hồi và khả năng chịu nhiệt yêu cầu.
Chiều rộng và độ dày của phần đuôi phải tương thích với thanh giữ, ốc vít, đinh tán, kẹp, bu lông hoặc rãnh lắp đặt được sử dụng trên thiết bị.
Dùng cho hàng mới hoặc hàng thay thếbăng keo gioăng nòng nọcViệc cung cấp đầy đủ dữ liệu ứng dụng giúp giảm nguy cơ lựa chọn sai phương án xây dựng.
Các tổ hợp sản phẩm tiêu chuẩn trong danh mục rất hữu ích để bắt đầu, nhưng chúng không bao quát hết mọi vấn đề về gioăng làm kín trong công nghiệp.
BSTFLEX có thể phát triển các cấu trúc gioăng hình nòng nọc tùy chỉnh bằng cách thay đổi vật liệu vỏ, lớp phủ, lõi bên trong, đường kính bóng đèn, chiều rộng đuôi và hình dạng hoàn thiện.
Điều này cho phép nhà sản xuất thiết bị gốc (OEM) hoặc kỹ sư bảo trì lựa chọn loại gioăng phù hợp với môi trường hoạt động thực tế thay vì chấp nhận một cấu trúc tiêu chuẩn duy nhất.
Nguyên tắc kỹ thuật có thể được tóm tắt như sau:
Vật liệu vỏ + Cấu trúc lõi + Hình dạng biên dạng + Điều kiện ứng dụng = Gioăng hình nòng nọc hoàn chỉnh
Băng keo gioăng hình nòng nọc là một loại gioăng có cấu hình niêm phong linh hoạt, bao gồm một phần phình ra có thể nén được và một phần đuôi phẳng để gắn. Thuật ngữ này có thể mô tả nhiều sự kết hợp khác nhau giữa lớp phủ và lõi chứ không chỉ một loại vật liệu cụ thể.
Các lựa chọn phổ biến bao gồm vải sợi thủy tinh, silica, gốm, bazan và aramid, cũng như sợi thủy tinh với các cấu trúc bề mặt bằng silicone, PTFE, vermiculite hoặc nhôm.
Tùy thuộc vào thiết kế, bóng đèn có thể chứa sợi thủy tinh, silica hoặc sợi gốm, lưới thép không gỉ, lưới thép không gỉ rỗng, lưới Inconel hoặc lõi được chế tạo đặc biệt khác.
Lõi sợi thường mang lại độ nén mềm hơn so với cốt thép kim loại đặc, mặc dù độ cứng thực tế phụ thuộc vào mật độ và cấu tạo của lõi. Lõi kim loại rỗng cũng có thể mang lại khả năng nén cao với độ đàn hồi của kim loại.
Lõi rỗng rất hữu ích trong trường hợp bóng đèn phải nén đáng kể, thiết bị có lực đóng hạn chế hoặc khe hở làm kín thay đổi xung quanh cửa hoặc tấm panel.
Lõi Inconel được xem xét sử dụng trong các ứng dụng nhiệt đòi hỏi cao, nơi mà bản thân cốt thép kim loại cần có khả năng chịu nhiệt độ cao và độ ổn định cơ học.
Đúng vậy. Kết hợp các vật liệu khác nhau là một trong những ưu điểm chính của cấu trúc gioăng hình nòng nọc được thiết kế đặc biệt. Silica có thể được kết hợp với lõi gốm hoặc Inconel, vải gốm có thể được ghép nối với lõi gốm hoặc kim loại, và sợi thủy tinh có thể được kết hợp với lõi sợi, thép không gỉ hoặc kim loại rỗng.
Có. Có thể sử dụng gioăng hiện có, bản vẽ mặt cắt ngang, ảnh chụp và kích thước thiết bị để phát triển hồ sơ thiết kế OEM hoặc thay thế.
Không có loại băng keo gioăng hình nòng nọc nào là tốt nhất cho mọi lò nướng, lò luyện kim, lò nung hoặc thiết bị cách nhiệt. Giải pháp phù hợp phụ thuộc vào cách thức hoạt động phối hợp của nắp, lõi và cấu hình trong điều kiện vận hành thực tế.
BSTFLEX sản xuất các sản phẩm theo yêu cầu riêng.gioăng hình nòng nọc, vòng đệm hình nòng nọc và băng keo gioăng hình nòng nọcSử dụng nhiều loại vật liệu dệt, lớp phủ, lõi sợi và các tùy chọn gia cường kim loại khác nhau.
Xem toàn bộDòng sản phẩm gioăng và phớt hình nòng nọc BSTFLEX TadpoleHoặc gửi mẫu gioăng hiện có, bản vẽ, nhiệt độ hoạt động, đường kính bóng đèn, chiều rộng đuôi và số lượng cần thiết để được đánh giá và báo giá.
