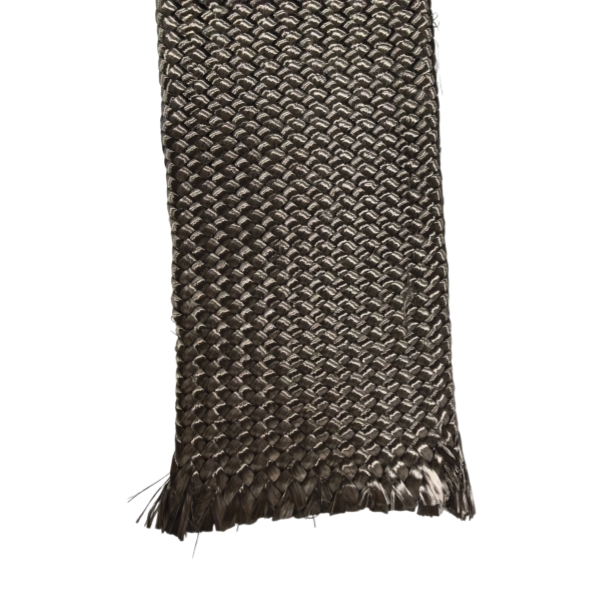

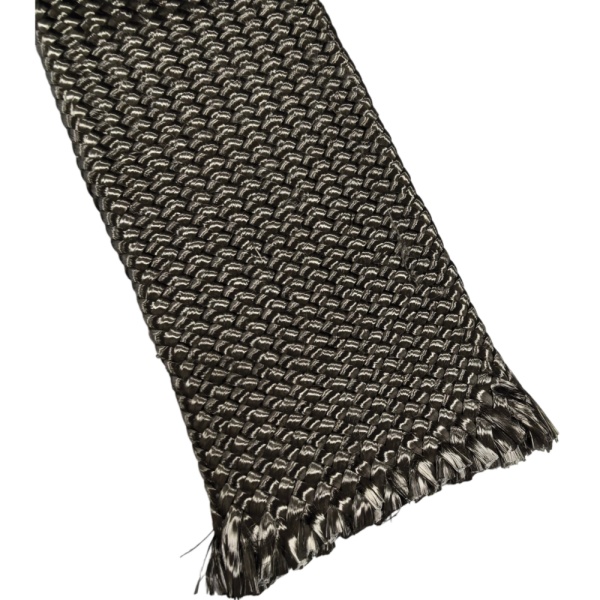

Hướng dẫn chọn kích thước và lắp đặt ống bện sợi carbon

Một ống bện không có đường kính cố định. Đẩy các đầu lại gần nhau thì ống sẽ mở rộng; kéo chúng ra xa thì ống sẽ thu hẹp lại. Chiều dài cũng thay đổi cùng lúc. Đó là lý do tại sao một ống có thể trượt dễ dàng qua phần rộng nhất của trục gá nhưng lại che phủ phần đó ít hơn so với chiều dài cắt của nó.

Bắt đầu với bản vẽ chi tiết, sau đó so sánh với phạm vi đường kính của loại ống bện cụ thể. BSTFLEX liệt kê các tùy chọn 3K, 6K, 12K và 24K trên trang sản phẩm Ống bện sợi carbon của họ. Các phạm vi ở đó là điểm khởi đầu cho việc thử nghiệm độ vừa vặn, không phải là lời đảm bảo rằng mọi ống sẽ có cùng độ che phủ, góc hoặc đặc tính giãn nở.

Đo đường đi mà ống phải bao phủ

Đối với ống thẳng, hãy ghi lại đường kính ngoài và chiều dài cần gia cố. Đối với ống côn, hãy ghi lại đường kính ngoài nhỏ nhất và lớn nhất cũng như vị trí thay đổi. Thêm kích thước của bất kỳ đặc điểm cục bộ nào mà ống phải đi qua trong quá trình lắp đặt: cổ ống, miếng chèn liên kết, vai hoặc phụ kiện. Một chiếc ống có thể vừa với phần làm việc nhưng lại bị vướng vào một đặc điểm lớn hơn trước khi đạt đến vị trí cuối cùng.

Cũng cần nêu rõ liệu ống bện sẽ được lắp đặt trên trục gá trần, lõi xốp, lớp composite hiện có hay lớp laminate được chế tạo một phần. Các bề mặt này có thể có đường kính ngoài khác nhau. Khi dự định sử dụng nhiều lớp bện, hãy kiểm tra đường kính đã lắp đặt cho từng lớp kế tiếp thay vì đặt hàng mọi lớp dựa trên kích thước trục gá ban đầu.

Sử dụng phạm vi trong danh mục để chọn các mẫu phù hợp

So khớp cả đường kính lắp đặt nhỏ nhất và lớn nhất với phạm vi đã công bố cho một mẫu ứng viên. Một chi tiết gần với bất kỳ giới hạn nào cũng cần được thử nghiệm thực tế: ống có thể giãn ra để vừa nhưng có thể bị hở rõ rệt hoặc yêu cầu chiều dài cắt khác. Lựa chọn cuối cùng cũng phụ thuộc vào độ che phủ sợi yêu cầu, hướng sợi và thiết kế laminate.

Bốn ví dụ này được lấy từ bảng đã công bố của BSTFLEX, trong đó có chứa các mẫu bổ sung. Hãy xác nhận các giá trị, dung sai và tình trạng sẵn có hiện tại trước khi sử dụng bất kỳ mục nào trong thông số kỹ thuật sản xuất.

Các nhãn '3K', '6K' và '12K' mô tả số lượng sợi trong bó sợi carbon. Bản thân chúng không quy định đường kính lắp đặt hoặc độ bền thành phẩm. Hãy sử dụng mục mẫu đầy đủ, bao gồm số lượng trục quay và khối lượng tuyến tính danh nghĩa, khi so sánh các tùy chọn.

Kiểm tra chiều dài sau khi lắp

Đừng cắt tất cả các mảnh sản xuất chỉ dựa trên chiều dài thành phần hoàn thiện. Trượt một đoạn thử nghiệm lên trục gá thực tế, ổn định ống bện mà không kéo lệch, và đánh dấu các vị trí cần bắt đầu và kết thúc gia cố. Đo chiều dài ống được sử dụng giữa các dấu đó. Thử nghiệm này ghi lại sự thay đổi chiều dài do đường kính và hình học thực tế gây ra.

Đối với chi tiết hình côn, hãy kiểm tra độ che phủ ở cả hai đầu và dọc theo phần chuyển tiếp. Những thay đổi lớn về đường kính cục bộ có thể làm thay đổi góc bện và khoảng cách giữa các sợi. Nếu độ che phủ quá hở ở một phần, hãy thử một phạm vi danh nghĩa khác hoặc một cấu trúc khác thay vì cho rằng lực căng bổ sung sẽ giải quyết được vấn đề. Lưu phương pháp lắp đặt đã được phê duyệt và chiều dài cắt đã đo để đặt hàng cho các lần sau.

Ghi chú lắp đặt cho mẫu đầu tiên

1. Chuẩn bị trục gá hoặc lõi theo quy trình composite đã chọn và xác nhận rằng các cạnh sắc sẽ không làm vướng các sợi khô.
2. Mở ống dần dần và luồn qua chi tiết mà không kéo các sợi lỏng vào phụ kiện.
3. Di chuyển ống bện đến vị trí cuối cùng, sau đó phân bổ phần chiều dài dư thừa và kiểm tra độ che phủ sợi trước khi tẩm nhựa.
4. Chỉ đánh dấu vị trí cắt sau khi ống đã được lắp vừa vặn. Thống nhất về phương pháp cắt và dung sai xử lý để đầu ống không bị bung ra trong quá trình sản xuất.
5. Ghi lại đường kính đã lắp đặt, chiều dài đã lắp, góc nhìn thấy được và hình ảnh của mẫu đã được phê duyệt.

Các bước đó là kiểm tra độ vừa vặn, không thay thế cho hướng dẫn xử lý của nhà cung cấp nhựa hoặc xác nhận cơ học của lớp laminate hoàn thiện.

Những thông tin cần bao gồm trong yêu cầu chọn kích thước

Gửi đường kính ngoài lắp đặt tối thiểu và tối đa, chiều dài che phủ hoàn thiện, bản vẽ hiển thị các phần chuyển tiếp và phụ kiện, số lớp, loại nhựa và quy trình dự định, kích thước sợi mục tiêu và số lượng hàng năm. Nếu đang thay thế một ống hiện có, hãy gửi kèm một mẫu ngắn và hình ảnh của nó trên chi tiết. BSTFLEX sau đó có thể so sánh với phạm vi mẫu hiện tại với phương pháp lắp đặt của bạn và tư vấn những mẫu nào nên dùng thử.
