Vòng bảo vệ mặt bích loại đai bằng thép không gỉ

Vòng bảo vệ mặt bích dạng đai thép không gỉ cho các kết nối công nghiệp

Vòng bảo vệ mặt bích dạng đai thép không gỉ BSTFLEX là các tấm che bằng kim loại có thể tháo rời, vừa vặn xung quanh chu vi bên ngoài của kết nối mặt bích bắt bu lông. Cấu trúc đai hở cạnh cung cấp một giải pháp thay thế cho vỏ bọc kín hoàn toàn với các tấm bên hình khuyên. Một chốt bằng thép không gỉ cố định đai và cho phép mở ra để tháo rời trong quá trình kiểm tra và bảo trì định kỳ.

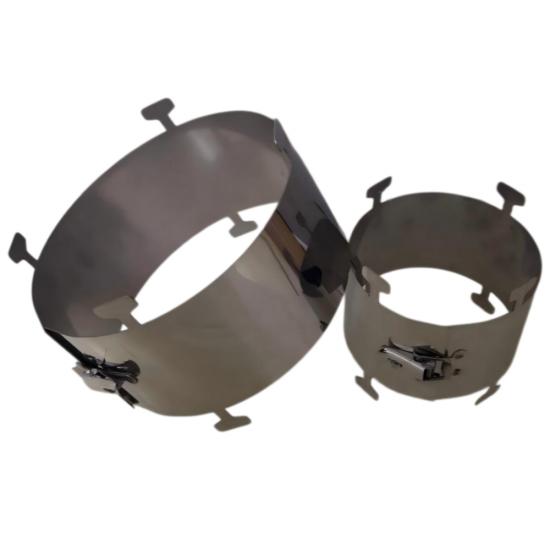

Thiết kế được minh họa có thân bằng thép không gỉ định hình, các mấu cạnh và chốt đóng. Mỗi yêu cầu đều được xem xét dựa trên kích thước mặt bích, khoảng hở lắp đặt, yêu cầu về vật liệu và chức năng bảo vệ dự kiến.

Một phần của Dòng sản phẩm Vỏ bảo vệ mặt bích & van của chúng tôi, các vòng bảo vệ dạng đai này được chỉ định theo hình học kết nối thay vì chỉ dựa trên kích thước ống danh nghĩa.

Cấu trúc hở cạnh với chốt đóng có thể tháo rời

Đai kim loại xung quanh chu vi mặt bích

Đai cong bao quanh bên ngoài cụm mặt bích. Không giống như vỏ bảo vệ mặt bích kín hoàn toàn, thiết kế này không bao gồm các tấm cuối hình khuyên xung quanh các lỗ ống. Đường kính và chiều rộng đai xác định khu vực được che phủ, vì vậy cả hai kích thước phải phù hợp với kết nối thực tế.

Chi tiết cạnh định hình

Thiết kế tham chiếu bao gồm các mấu được định hình dọc theo các cạnh đai. Cách sắp xếp mấu cuối cùng và khoảng hở xung quanh cần được kiểm tra dựa trên cấu hình mặt bích, vị trí bu lông và bản vẽ lắp đặt.

Tiếp cận để bảo trì theo kế hoạch

Chốt có thể được mở để tháo nắp khi kết nối đã được đảm bảo an toàn để kiểm tra. Vòng bảo vệ được lắp bên ngoài; nó không được chèn vào giữa các mặt bích và không thay thế gioăng hoặc bu lông mặt bích.

Thông số kỹ thuật về cấu tạo và đặt hàng

Chỉ định vật liệu cho toàn bộ cụm

Xác định cấp thép không gỉ mà dự án của bạn yêu cầu khi yêu cầu báo giá. Các yêu cầu đối với thân đai, chốt và bất kỳ thành phần bổ sung nào cần được nêu cùng nhau để toàn bộ cụm có thể được xem xét dựa trên thông số kỹ thuật mua hàng.

Các yêu cầu về một loại vật liệu cụ thể, bao gồm thép không gỉ 316, cần có xác nhận bằng văn bản trước khi đặt hàng. Không nên chỉ dựa vào vẻ ngoài bề mặt để xác định vật liệu. Hãy đính kèm mọi tài liệu về vật liệu hoặc yêu cầu về khả năng truy xuất nguồn gốc cùng với yêu cầu ban đầu.

Cách xác định kích thước đai mặt bích chính xác

Kích thước ống danh định không mô tả đầy đủ kích thước bên ngoài của cụm mặt bích bắt bu lông. Để chỉ định tấm chắn mặt bích kim loại, hãy cung cấp tiêu chuẩn mặt bích và bản vẽ hoặc các kích thước đo được của kết nối ở trạng thái đã lắp ráp.

Đối với các tiêu chuẩn mặt bích của Mỹ, Đức, Nhật Bản hoặc các tiêu chuẩn khác, hãy xác định chính xác tiêu chuẩn thay vì chỉ nêu quốc gia. Trường hợp bản vẽ khác với kết nối đã lắp đặt, hãy cung cấp các phép đo thực tế để xem xét.

Đánh giá ứng dụng cho đường ống quy trình

Các yêu cầu dự án bao gồm bảo vệ mặt bích cho các nhà máy chế biến hóa chất, cơ sở dược phẩm và đường ống nhà máy điện. Các nhiệm vụ liên quan đến hơi nước và muối nóng chảy yêu cầu phải xác định môi chất quy trình và điều kiện vận hành trước khi chọn cấu hình tấm chắn.

Đối với lắp đặt van, hãy chỉ định riêng từng kết nối mặt bích và hiển thị thân van, tay cầm hoặc bộ truyền động trong ảnh chụp. Một chiếc đai lắp quanh một mặt bích không cung cấp sự bao bọc hoàn toàn cho thân van hoặc cơ cấu vận hành.

Đối với các ứng dụng tấm chắn phun: nêu rõ hiệu suất bảo vệ yêu cầu và mọi yêu cầu kiểm tra trong yêu cầu. Không được giả định rằng một đai kim loại bên ngoài có thể cung cấp khả năng khuếch tán áp suất, ngăn chặn sương mù hoặc ngăn chặn rò rỉ đã được kiểm chứng. Bất kỳ lưới bên trong hoặc cấu trúc bảo vệ bổ sung nào cũng phải được nêu rõ trong thông số kỹ thuật đã thỏa thuận.

Lắp đặt và Kiểm tra

Yêu cầu nhân viên được ủy quyền lắp tấm chắn theo quy trình làm việc an toàn tại công trường, bao gồm cách ly, giảm áp và làm mát khi cần thiết. Không tiếp cận khu vực rò rỉ đang hoạt động để lắp đặt hoặc điều chỉnh tấm che.

Kiểm tra tấm chắn so với bản vẽ kết nối, mở đai và định vị nó xung quanh cụm mặt bích đã chỉ định. Xác minh khoảng hở xung quanh các bu lông và thiết bị xung quanh trước khi gài chốt. Không nên ép đai vào vị trí hoặc làm biến dạng đai để bù đắp cho kích thước không chính xác.

Trong quá trình bảo trì định kỳ, hãy kiểm tra đai, các vấu và khóa đóng xem có hư hỏng, biến dạng hoặc ăn mòn không trước khi cân nhắc tái sử dụng. Duy trì mọi quy định về kiểm tra, thoát nước hoặc thông hơi theo yêu cầu của bản lắp đặt đã phê duyệt.

Sản phẩm này là tấm chắn bên ngoài, không phải kẹp sửa chữa giữ áp suất. Nó không sửa chữa miếng đệm bị hỏng, mặt bích bị hư hỏng hoặc kết nối bắt bu lông bị lỗi.

Các câu hỏi thường gặp

Sự khác biệt giữa tấm chắn dạng đai và tấm che mặt bích bao kín hoàn toàn là gì?

Tấm chắn dạng đai bao quanh chu vi bên ngoài của cụm mặt bích và để hở các mặt bên. Thiết kế bao kín hoàn toàn bổ sung các tấm bên hình vành khuyên xung quanh các lỗ ống. Hai cấu trúc này có hình học bao phủ khác nhau và nên được lựa chọn theo yêu cầu lắp đặt.

Một tấm chắn có thể vừa với mọi mặt bích có cùng kích thước ống danh định không?

Đừng giả định khả năng thay thế cho nhau. Phải kiểm tra tiêu chuẩn mặt bích, định mức áp suất, đường kính ngoài và chiều rộng lắp ráp. Hãy gửi kích thước kết nối thực tế khi yêu cầu báo giá.

Cấp áp suất mặt bích có xác định định mức áp suất của tấm chắn không?

Không. Định mức áp suất mặt bích xác định kết nối đường ống. Nó không thiết lập hiệu suất bảo vệ của tấm chắn bên ngoài. Mọi thử nghiệm tấm chắn phun yêu cầu phải được chỉ định riêng cho cấu hình tấm chắn hoàn chỉnh.

Tấm chắn mặt bích dạng đai này có cung cấp khả năng cách nhiệt không?

Cấu trúc đai kim loại được mô tả ở đây không phải là vỏ cách nhiệt có thể tháo rời. Để giữ nhiệt và bao phủ van cách nhiệt, hãy xem vỏ cách nhiệt van có thể tháo rời của chúng tôi. Hãy chỉ định cách nhiệt và bảo vệ phun như các yêu cầu riêng biệt.

Những gì cần được bao gồm trong yêu cầu đối với tấm chắn phun mặt bích bằng thép không gỉ?

Cung cấp bản vẽ mặt bích, môi chất xử lý, điều kiện vận hành bình thường và tối đa, phạm vi bao phủ và tiêu chí hiệu suất yêu cầu. Xác định bất kỳ cấu trúc bên trong, hồ sơ kiểm tra hoặc tài liệu thử nghiệm nào được dự án yêu cầu để cụm lắp ráp đề xuất có thể được xem xét trước khi mua.

Yêu cầu báo giá cho tấm chắn mặt bích bằng thép không gỉ tùy chỉnh

Gửi cho BSTFLEX tiêu chuẩn mặt bích, kích thước, định mức áp suất, kích thước đo được, cấp vật liệu ưu tiên và số lượng yêu cầu của bạn. Đính kèm ảnh hoặc bản vẽ hiển thị không gian lắp đặt khả dụng, cùng với môi chất xử lý, nhiệt độ và áp suất sử dụng các đơn vị được nêu rõ ràng.

Đối với các dự án bao gồm nhiều kết nối, hãy cung cấp lịch trình mặt bích với số nhận dạng riêng cho từng kích thước hoặc loại lắp đặt. Bao gồm ngày giao hàng yêu cầu của bạn và bất kỳ yêu cầu mua hàng, kiểm tra hoặc tài liệu nào.

Yêu cầu báo giá tấm chắn mặt bích loại đai thép không gỉ hoặc gửi email bản vẽ và thông số kỹ thuật của bạn đến sales@pkfiresleeve.com.
