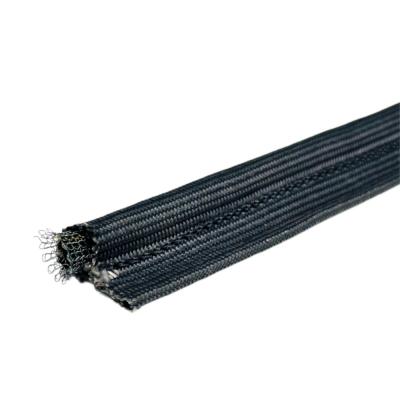

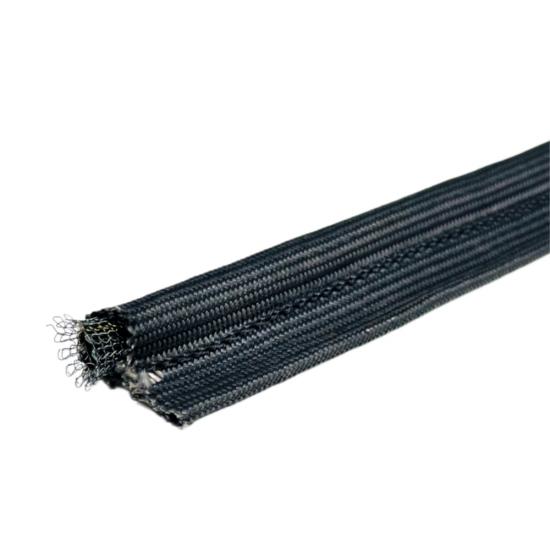

Gioăng hình nòng nọc lõi rỗng bằng thép không gỉ phủ sợi thủy tinh là một loại gioăng cách nhiệt có độ nén cao, được thiết kế cho cửa lò công nghiệp, tấm cửa lò nung, ống dẫn, van điều tiết, vỏ cách nhiệt và các thiết bị khác yêu cầu khả năng làm kín linh hoạt xung quanh các khe hở không đều hoặc thay đổi.

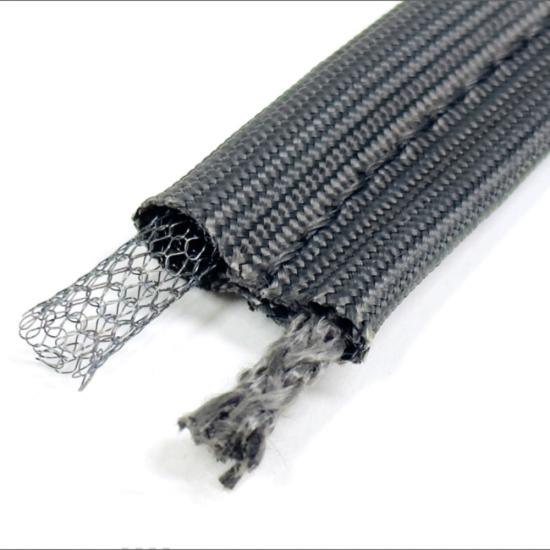

Gioăng này kết hợp lớp vỏ ngoài bằng sợi thủy tinh dệt với lõi thép không gỉ rỗng. Không giống như lõi lưới đặc hoặc lõi dây sợi thủy tinh, cấu trúc kim loại rỗng tạo ra một phần hình bầu nhẹ hơn và dễ nén hơn, có thể dễ dàng biến dạng dưới áp lực đóng trong khi vẫn giữ được độ đàn hồi hữu ích sau khi tải trọng được giải phóng.
Cấu trúc dạng bóng đèn và đuôi của nó tách biệt chức năng làm kín và chức năng lắp đặt. Bóng đèn rỗng tạo thành lớp đệm nén chống lại bề mặt tiếp xúc, trong khi phần đuôi bằng sợi thủy tinh phẳng cung cấp một phần thuận tiện cho việc giữ cố định bằng cơ học.
BSTFLEX sản xuất gioăng hình nòng nọc lõi rỗng bằng sợi thủy tinh với đường kính bầu, chiều rộng đuôi, chiều dài và cấu hình mặt cắt tùy chỉnh. Cấu trúc lõi rỗng bằng thép không gỉ cũng có thể được điều chỉnh theo yêu cầu nén, hình dạng thiết bị và thông số kỹ thuật của nhà sản xuất thiết bị gốc (OEM).
đặt hàng (moq):
1sự chi trả:
EXW, FOB, CIF, DDP, FCA, etccảng giao dịch:
Shanghai, NingboCáiGioăng hình nòng nọc lõi rỗng bằng thép không gỉ, vỏ sợi thủy tinhĐây là loại gioăng công nghiệp linh hoạt được thiết kế cho cửa lò nướng, tấm cửa lò nung, ống dẫn, van điều tiết, vỏ cách nhiệt và các thiết bị khác, nơi gioăng phải dễ dàng nén và phù hợp với các bề mặt làm kín không đều.
Cấu trúc này kết hợp lớp vỏ ngoài bằng sợi thủy tinh dệt với lõi bên trong rỗng bằng thép không gỉ. Lõi rỗng giúp bóng đèn có cấu trúc dễ nén hơn so với nhiều thiết kế lõi đặc, đồng thời vẫn giữ được sự gia cố bằng kim loại bên trong lớp niêm phong.
Khi cửa hoặc tấm thiết bị đóng lại, phần bóng rỗng sẽ ép chặt vào bề mặt tiếp xúc và thích ứng với những thay đổi trong khe hở làm kín. Phần đuôi bằng sợi thủy tinh phẳng vẫn nằm ngoài vùng nén chính và cung cấp khu vực gắn kết để lắp đặt cơ khí.
BSTFLEX sản xuấtgioăng hình nòng nọc lõi rỗng bằng sợi thủy tinhVới đường kính bóng đèn, chiều rộng đuôi, chiều dài và cấu hình mặt cắt tùy chỉnh cho các dự án sản xuất OEM, bảo trì và thay thế gioăng làm kín.
Đặc điểm nổi bật của loại gioăng này là cấu trúc dạng bóng đèn kim loại rỗng.
| Thành phần | Công tyhướng dẫn | Chức năng |
|---|---|---|
| Vỏ ngoài | Vải sợi thủy tinh dệt | Cung cấp lớp vải cách nhiệt bên ngoài linh hoạt. |
| Lõi bên trong | Lõi rỗng bằng thép không gỉ | Tạo ra một bóng đèn có độ đàn hồi và khả năng nén cao. |
| Bóng đèn | Lõi kim loại rỗng bọc sợi thủy tinh | Tạo thành khu vực làm kín bằng nén chính. |
| Đuôi | Vải sợi thủy tinh | Cung cấp phần lắp đặt và giữ cố định. |
Lõi rỗng làm thay đổi đặc tính cơ học của phần phình ra ở nòng nọc.
Thay vì dựa vào dây thừng chắc chắn hoặc lưới kim loại dày đặc, cấu trúc thép không gỉ bên trong có một khu vực trung tâm mở. Khi tác dụng lực đóng, bóng đèn có thể co lại vào trong và giảm chiều cao với lực tương đối thấp.
Điều này làm cho gioăng đặc biệt hữu ích trong trường hợp cửa thiết bị không thể tạo ra áp lực đóng cao hoặc khi gioăng phải thích ứng với sự thay đổi kích thước tương đối lớn.
Sau khi tải trọng được loại bỏ, lõi thép không gỉ giúp bóng đèn phục hồi về hình dạng ban đầu.
Lõi rỗng không chỉ đơn thuần là phiên bản nhẹ hơn của lõi đặc. Nó mang lại đặc tính nén khác biệt.
Những ưu điểm điển hình bao gồm:
Lớp vải sợi thủy tinh bên ngoài bao bọc và bảo vệ lõi kim loại rỗng, đồng thời tạo thành phần đuôi phẳng để gắn kết.
Vải sợi thủy tinh được sử dụng rộng rãi trong công nghiệp làm kín vì nó kết hợp tính linh hoạt, độ ổn định kích thước và khả năng chịu nhiệt độ cao.
Cấu trúc đan xen cũng cho phép gioăng ôm sát các góc, khung cửa và các hình dạng thiết bị khác mà không gây ra độ cứng như gioăng hoàn toàn bằng kim loại.
Các loại vỏ bằng sợi thủy tinh và cấu trúc lõi rỗng bằng thép không gỉ tương tự thường được chỉ định cho nhiệt độ hoạt động khoảng 1000°F / 538°C.
Nhiệt độ sử dụng thực tế của gioăng BSTFLEX phụ thuộc vào loại sợi thủy tinh cụ thể, cấu trúc lõi thép không gỉ, vật liệu khâu, điều kiện nén và môi trường xung quanh.
Đối với các ứng dụng hoạt động gần giới hạn nhiệt độ tối đa, cần xác nhận nhiệt độ liên tục, nhiệt độ đỉnh và thời gian tiếp xúc trước khi lựa chọn vật liệu cuối cùng.
Lõi kim loại rỗng và đặc có thể sử dụng các vật liệu thép không gỉ tương tự, nhưng đặc tính chịu nén của chúng lại khác nhau.
| Tài sản | Lõi thép không gỉ rỗng | Lõi thép không gỉ nguyên khối |
|---|---|---|
| Khả năng nén | Cao hơn | Thấp đến trung bình |
| Lực lượng kết thúc | Nhìn chung thấp hơn | Nói chung là cao hơn |
| Độ cứng của củ | Mềm mại hơn và dễ gấp gọn hơn | Cấu trúc hơn |
| Chỗ ở tạm thời | Rất tốt | Tốt khi đúng kích cỡ. |
| Hỗ trợ cơ khí | Được cung cấp bởi cấu trúc kim loại rỗng | Được cung cấp bởi cấu trúc kim loại dày đặc hơn |
| Lý do lựa chọn điển hình | Độ nén cao với lực đóng giảm | Hỗ trợ chắc chắn và khả năng nén được kiểm soát |
Cả hai cấu trúc đều có thể tạo ra lực nén mềm, nhưng chúng hoạt động khác nhau.
Lõi dây thừng bằng sợi thủy tinh hoàn toàn không chứa kim loại và độ cứng của nó chủ yếu được quyết định bởi mật độ sợi và cấu trúc dây thừng.
Lõi rỗng bằng thép không gỉ sử dụng cấu trúc kim loại có thể co lại dưới áp lực và phục hồi lại hình dạng ban đầu sau khi tải trọng được loại bỏ.
Do đó, kết cấu rỗng bằng thép không gỉ thường được lựa chọn khi cần sự linh hoạt kết hợp với độ bền của kim loại.
Việc lựa chọn giữa lõi rỗng bằng thép không gỉ và lõi Inconel cần dựa trên cả yêu cầu về cơ học và nhiệt học.
Lõi thép không gỉ rỗng đặc biệt hữu ích khi khả năng nén và lực đóng thấp là những ưu tiên hàng đầu.
Lõi Inconel có thể được lựa chọn trong trường hợp cốt thép kim loại phải chịu được điều kiện nhiệt độ khắc nghiệt hơn.
Cần đánh giá cả vật liệu lõi, mật độ lõi và hình dạng lõi thay vì chỉ lựa chọn dựa trên tên hợp kim.
Cấu trúc này phù hợp với các ứng dụng yêu cầu lớp bịt kín nhiệt linh hoạt và có khả năng nén cao.
Cửa lò nướng cỡ lớn thường cần gioăng có khả năng bù đắp cho sự sai lệch về độ thẳng hàng của cửa và độ phẳng của khung.
MỘTgioăng cửa lò nướng lõi rỗng hình nòng nọccó thể nén đáng kể khi cửa đóng, giúp duy trì sự tiếp xúc xung quanh chu vi mà không cần lực đóng quá mạnh.
Đặc tính này đặc biệt hữu ích đối với các loại cửa lớn, nắp đậy có thể tháo rời và thiết bị phải chịu sự thay đổi nhiệt độ liên tục.
Gioăng hình nòng nọc cũng được sử dụng xung quanh các ống dẫn, van điều tiết và các mối nối tấm panel nơi các bề mặt tiếp xúc có thể không hoàn toàn đồng nhất.
Bóng đèn rỗng có thể thích ứng với những thay đổi kích thước nhỏ trong khi phần đuôi gắn giữ cho gioăng được cố định chắc chắn vào cấu trúc thiết bị.
Đối với các ứng dụng đường ống dẫn khí, cần xem xét nhiệt độ, áp suất, độ rung và môi trường hóa học thực tế của khí trước khi lựa chọn cấu trúc cuối cùng.
Một trong những lý do chính để lựa chọn bóng đèn rỗng là khả năng thích ứng với bề mặt tiếp xúc không đều.
Khi một phần của khe hở làm kín nhỏ hơn phần khác, bóng đèn có thể bị nén với mức độ khác nhau dọc theo chiều dài của gioăng.
Điều này giúp duy trì sự tiếp xúc kín liên tục trên các bề mặt thiết bị không hoàn toàn phẳng hoặc không đồng nhất về kích thước.
Cấu trúc kim loại bên trong có thể được thiết kế theo nhiều cách khác nhau tùy thuộc vào đặc tính chịu nén cần thiết.
Tùy thuộc vào ứng dụng, lõi thép không gỉ rỗng có thể được sản xuất với mật độ lưới khác nhau hoặc cấu trúc gia cường để thay đổi:
BSTFLEX có thể đánh giá cấu trúc lõi dựa trên kích thước thiết bị, áp suất làm kín và yêu cầu của khách hàng.
Việc lựa chọn kích thước chính xác là rất quan trọng đối với gioăng hình nòng nọc rỗng.
Bóng đèn phải đủ lớn để duy trì tiếp xúc kín nhưng không được bị nén quá mức khi cửa hoặc tấm panel đóng lại.
BSTFLEX có thể tùy chỉnh:
| Loại sản phẩm | Sợi thủy tinh HoGioăng lõi thấp hình nòng nọc |
|---|---|
| Vỏ ngoài | Vải sợi thủy tinh dệt |
| Cốt lõi | Lõi rỗng bằng thép không gỉ |
| Tùy chọn thép không gỉ điển hình | Thép không gỉ 304 |
| Hồ sơ | Bóng đèn có thể nén với đuôi phẳng |
| Đường kính bóng đèn | Phong tục |
| Chiều rộng đuôi | Phong tục |
| Chiều dài | Phong tục |
| Khả năng chịu nhiệt | Tùy thuộc vào loại sợi thủy tinh, cấu trúc lõi và điều kiện ứng dụng. |
| Cấu trúc lõi tùy chỉnh | Có sẵn |
| Sản xuất OEM | Có thể sản xuất theo bản vẽ hoặc mẫu. |
Nên xem xét sử dụng kết cấu lõi rỗng khi ứng dụng yêu cầu một hoặc nhiều yếu tố sau:
BSTFLEX có thể sản xuất các biên dạng OEM mới cũng như gioăng thay thế cho các lò nướng, lò luyện kim, ống dẫn và các thiết bị nhiệt khác hiện có.
Đối với các dự án thay thế, vui lòng cung cấp:
Mẫu gioăng vật lý cũng có thể được sử dụng khi kích thước ban đầu hoặc cấu trúc lõi không được biết.
Gioăng hình nòng nọc lõi rỗng là một loại gioăng có cấu hình dạng bầu và đuôi, trong đó phần bầu chứa một lõi bên trong có lỗ ở giữa. Trong sản phẩm này, lõi được làm từ thép không gỉ và lớp vỏ ngoài là sợi thủy tinh dệt.
Ưu điểm chính là khả năng nén cao hơn. Cấu trúc rỗng có thể dễ dàng xẹp xuống dưới áp lực đóng, cho phép gioăng lấp đầy các khe hở mà không cần lực mạnh như nhiều cấu trúc lõi đặc hơn.
Đúng vậy. Cấu trúc này sử dụng lõi rỗng bằng thép không gỉ. Thép không gỉ 304 là một lựa chọn thường được sử dụng, trong khi các cấu trúc lõi kim loại khác có thể được xem xét cho các ứng dụng cụ thể.
Nhìn chung là đúng. Lõi rỗng được thiết kế để dễ bị xẹp hơn khi chịu lực nén, trong khi lõi lưới đặc tạo ra bóng đèn chắc chắn và có cấu trúc hơn.
Các ứng dụng điển hình bao gồm cửa lò công nghiệp, cửa lò nung, ống dẫn, van điều tiết, nắp đậy, tấm cửa kiểm tra và vỏ cách nhiệt.
Đúng vậy. Đường kính bóng đèn, cấu trúc lõi kim loại và mật độ lưới có thể được điều chỉnh để đạt được các đặc tính nén khác nhau.
Đúng vậy. Có thể sử dụng bản vẽ, ảnh chụp, kích thước hoặc mẫu vật lý để phát triển các mẫu gioăng thay thế.
BSTFLEX sản xuấtGioăng hình nòng nọc lõi rỗng bằng thép không gỉ, vỏ sợi thủy tinhDùng cho lò nướng, lò luyện kim, ống dẫn khí, van điều tiết, vỏ cách nhiệt và thiết bị OEM công nghiệp.
Vui lòng gửi cho chúng tôi đường kính bóng đèn, chiều rộng đuôi, kích thước tổng thể, chiều dài yêu cầu, nhiệt độ hoạt động, khe hở làm kín và số lượng để được báo giá. Mẫu hiện có hoặc bản vẽ kỹ thuật cũng có thể được sử dụng để phát triển sản phẩm theo yêu cầu.
Khám phá thêmgioăng hình nòng nọc và vòng đệm hình nòng nọc chịu nhiệt caoVới các cấu trúc bằng sợi thủy tinh, silica, gốm sứ, vải dệt phủ, lõi sợi và lõi kim loại.
