Ống bọc nylon quấn quanh để bảo vệ ống thủy lực cải tiến

Một ống thủy lực đã được kết nối, định tuyến qua máy và được giữ cố định. Lần kiểm tra bảo trì tiếp theo xác định một đoạn cần được bảo vệ chống mài mòn bổ sung. Việc trượt một ống bọc hình trụ qua cụm đó có thể đòi hỏi quyền truy cập mà việc lắp đặt không cung cấp.

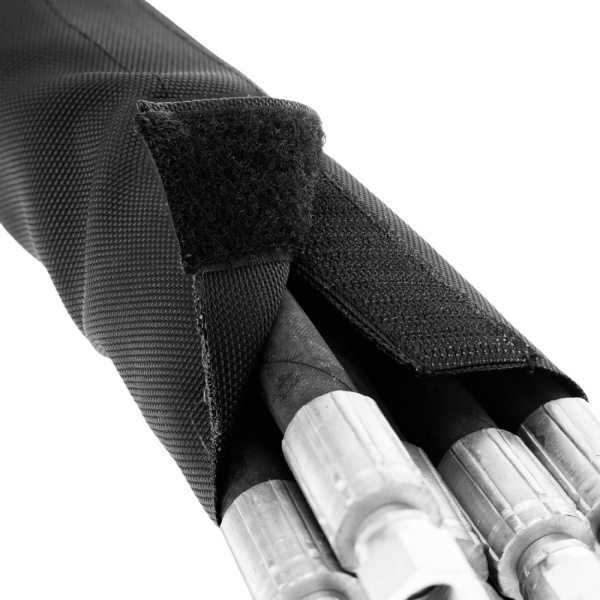

Ống bọc ống nylon quấn quanh là một lớp phủ dệt có thể tháo rời, mở dọc theo chiều dài và đóng lại xung quanh một ống hoặc bó ống có thể tiếp cận được.Khóa dán của nó cho phép thêm lớp bảo vệ bên ngoài mà không cần luồn ống bọc qua các đầu nối. Đối với công việc cải tạo, câu hỏi lựa chọn không đơn thuần là sử dụng loại vải nylon nào. Đó là liệu lớp bọc hoàn thiện có thể che phủ vùng bị mòn, đóng đúng cách và vẫn có thể tiếp cận để kiểm tra hay không.

BSTFLEX Ống bọc bảo vệ ống nylon đạn đạokết hợp vải nylon với khóa dán để bảo vệ ống tập trung vào chống mài mòn. Hướng dẫn này giải thích những gì cần chỉ định khi thêm loại bảo vệ đó vào hệ thống thủy lực hiện có.

Khi nào nên sử dụng ống bọc quấn quanh

Hãy cân nhắc cấu trúc quấn quanh khi các đầu ống đã được kết nối, quyền truy cập phía sau các đầu nối bị hạn chế hoặc đoạn được bảo vệ cần được mở trong quá trình bảo trì định kỳ. Nó cũng có thể hữu ích khi chỉ một đoạn cục bộ cần lớp phủ thay vì toàn bộ chiều dài cụm.

Một ống bọc ống nylon hình trụvẫn là một lựa chọn khi có quyền truy cập đầu ống phù hợp, bao gồm cả trong quá trình lắp ráp. Sự khác biệt thực tế nằm ở đường dẫn lắp đặt: ống bọc hình trụ phải đi qua bất cứ thứ gì nằm trên đường đi của nó, trong khi ống bọc quấn quanh được đưa xung quanh bên ngoài của đoạn đã chọn.

Không cấu trúc nào sửa chữa được đường ống kém. Trước khi thêm lớp phủ, hãy xác định xem sự tiếp xúc đến từ ống lân cận, giá đỡ, cạnh thô hay nhịp không được hỗ trợ. Hãy sửa các điều kiện định tuyến và hỗ trợ gây hư hại trước. Sử dụng ống bọc như một lớp chống mài mòn bổ sung, không phải là vật thay thế cho việc lắp đặt ống đúng cách.

Cải tạo không có nghĩa là lắp đặt trên một hệ thống đang hoạt động.Trước khi đo, lắp hoặc mở ống bọc, hãy tuân theo quy trình tắt máy, cách ly và giảm áp của nhà sản xuất thiết bị, bao gồm cả việc kiểm soát năng lượng dự trữ.

Đặt hàng theo kích thước hoàn thiện, không phải chiều rộng mơ hồ

Đối với một ống đơn, hãy ghi lại đường kính ngoài thực tế. Kích thước lỗ ống danh nghĩa hoặc kích thước dash không mô tả bề mặt bên ngoài mà lớp bọc phải che phủ. Đối với một bó, hãy đo cấu hình ngoài tổng thể của nó trong cách sắp xếp định tuyến đã được phê duyệt thay vì cộng các kích thước danh nghĩa của từng ống riêng lẻ.

Ví dụ, một ống tròn có đường kính ngoài 40 mm có chu vi khoảng 126 mm. Đó là một ví dụ hình học, không phải là chiều rộng ống bọc được khuyến nghị hoặc kích thước kho của BSTFLEX. Lớp bọc hoàn thiện cũng phải phù hợp với bố cục đóng, cấu trúc cạnh và dung sai lắp vừa vặn cần thiết.

Các kích thước sau đây nên được xác định riêng trên bản vẽ hoặc báo giá:

Không sử dụng chiều rộng mở của lớp bọc như thể đó là chiều rộng phẳng của một ống bọc hình trụ đã đóng. Chúng là các cấu trúc khác nhau. Hãy yêu cầu nhà cung cấp xác nhận phạm vi lắp vừa vặn hoàn thiện cho thiết kế được đề xuất, đặc biệt là khi thay thế ống bọc từ nguồn khác.

Khóa là một phần của cụm bảo vệ

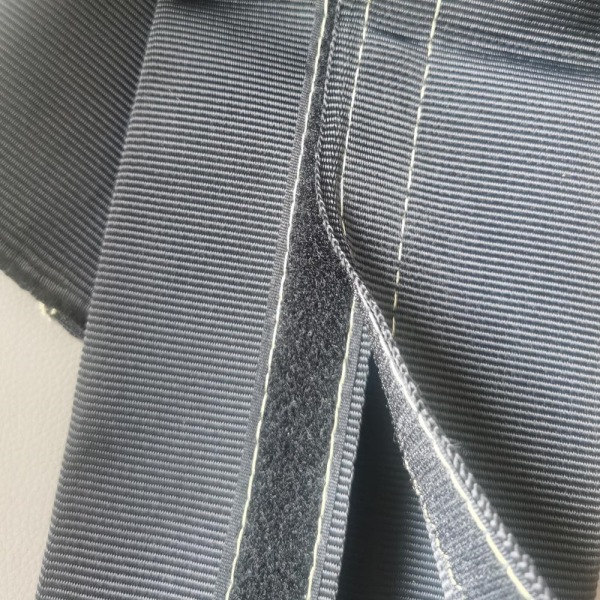

Một ống bọc ống khóa dán cần nhiều vải hơn mức đủ để bao quanh ống. Cả hai mặt của khóa phải gài khớp đúng cách dọc theo chiều dài dự định. Nếu chúng chỉ vừa chạm nhau trên một cụm cố định, độ vừa vặn nên được xem xét trước khi phê duyệt.

Trong quá trình đánh giá mẫu, hãy kiểm tra khóa ở các chỗ uốn cong, gần các nhánh và xung quanh các thay đổi về hình dạng bó. Tìm các khoảng trống cục bộ, nếp gấp, dải khóa lộ ra hoặc các đoạn phải kéo lại với nhau dưới lực căng. Tránh sử dụng độ chặt quá mức để giữ nhiều ống trong một bó trông gọn gàng hơn.

Ở nơi việc lắp đặt cho phép, hãy đặt khóa tránh xa bề mặt cọ xát chính trong khi vẫn giữ cho nó có thể tiếp cận được để bảo trì. Xác nhận hướng này thông qua chuyển động dự định bằng cách sử dụng quy trình kiểm tra an toàn của nhà sản xuất thiết bị. Một vị trí trông có vẻ phù hợp khi ở trạng thái nghỉ có thể không duy trì được sự thông thoáng trong suốt phạm vi hoạt động.

Giữ cho các bề mặt khóa không có mảnh vụn và kiểm tra chúng khi lớp bọc được mở. Đừng cho rằng mọi đoạn được đóng một cách trực quan đều có sự gài khớp đầy đủ. Nếu khóa không còn giữ như dự định, hãy điều tra sự nhiễm bẩn, mài mòn và kích thước thay vì coi các dây buộc bên ngoài bổ sung là một biện pháp sửa chữa tự động.

Bảo vệ một bó ống mà không thay đổi định tuyến của nó

Một số ống có thể chia sẻ một tuyến đường mà không di chuyển theo cùng một cách chính xác. Trước khi chỉ định một ống bọc chung, hãy để kỹ sư phụ trách xác nhận rằng nhóm được đề xuất là phù hợp với các yêu cầu về chuyển động, nhiệt độ và dịch vụ của chúng.

Một lớp bọc ngoài chung không đặt một lớp bảo vệ giữa mọi ống bên trong nó. Nếu sự tiếp xúc giữa các ống trong bó là nguồn gây mài mòn, hãy giải quyết sự tách biệt bên trong hoặc bảo vệ riêng lẻ như một phần của việc kiểm tra định tuyến.

Đối với một bó không đều, hãy gửi bản phác thảo mặt cắt ngang và ảnh lắp đặt. Đánh dấu các điểm nhánh và vị trí của các kẹp hiện có. Ở nơi bó tách ra hoặc thay đổi kích thước đáng kể, hãy đánh giá các đoạn ống bọc riêng biệt thay vì ép một lớp bọc liên tục phải vừa với mọi phần của tuyến đường.

Một ống bọc thủy lực có thể tháo rời cần duy trì khả năng tiếp cận cụm chi tiết mà nó bảo vệ. Hãy quyết định vị trí có thể mở, những dấu hiệu nào phải giữ nguyên để có thể nhìn thấy và liệu kỹ thuật viên bảo trì có thể đóng lại khóa đúng cách sau khi kiểm tra hay không.

Những điều cần kiểm tra trên mẫu lắp đặt đầu tiên

Đánh giá lớp bọc trên một cụm chi tiết đại diện, không chỉ trên một đoạn ống mẫu thẳng tại bàn làm việc. Quá trình thử nghiệm nên bao gồm các vị trí kẹp dự kiến, không gian hạn chế, các đoạn uốn cong và khả năng tiếp cận để bảo dưỡng.

Trước khi lắp đặt: kiểm tra ống và khắc phục các lỗi mài mòn, rò rỉ hoặc lỗi định tuyến không thể chấp nhận được theo quy trình của nhà sản xuất thiết bị. Không được sử dụng vỏ bọc mới để che giấu ống bị hỏng.

Sau khi đã lắp đặt lớp bọc: kiểm tra độ che phủ, độ khít của khóa, khoảng hở và khả năng tiếp cận. Xác nhận rằng ống bọc không làm ống bị uốn cong quá mức, không kéo căng đầu nối, không gây cản trở kẹp hoặc các bộ phận chuyển động khác. Chỉ sử dụng cơ cấu giữ đầu ống đã thỏa thuận; lớp bọc không phải là bộ phận hỗ trợ cấu trúc ống hay dây đai nâng.

Sau khi thử nghiệm được phê duyệt: kiểm tra sự dịch chuyển, độ mở của khóa và tình trạng mài mòn tập trung. Ghi lại vị trí xảy ra tiếp xúc và liệu khu vực được bảo vệ có còn được che phủ hay không. Chọn khoảng thời gian kiểm tra dựa trên các yêu cầu về rủi ro và bảo trì của ứng dụng thay vì giả định một thời hạn thay thế ống bọc chung cho mọi trường hợp.

Xác định cấu trúc Nylon và các giới hạn của nó

Tên gọi ống bọc nylon đạn đạo tự nó không xác định kích thước sợi, trọng lượng vải, lớp phủ, chỉ khâu, hiệu suất khóa hoặc nhiệt độ vận hành. Đối với các đơn hàng lặp lại, hãy thống nhất về cấu trúc và kích thước hoàn thiện thay vì chỉ dựa vào tên sản phẩm.

Khi so sánh các mẫu, hãy yêu cầu thông tin về độ mài mòn liên quan và kiểm tra độ linh hoạt, độ hoàn thiện mép và cách gắn khóa. Chỉ so sánh kết quả thử nghiệm khi phương pháp, tải trọng, bề mặt tiếp xúc và điểm cuối là tương đương. Kết quả từ một loại vải hoặc ống bọc hoàn chỉnh không được áp dụng cho một cấu trúc khác.

Nêu rõ nhiệt độ dự kiến và bất kỳ sự tiếp xúc nào với chất lỏng thủy lực, chất tẩy rửa hoặc thời tiết ngoài trời. Phải kiểm tra tính phù hợp cho cụm chi tiết hoàn thiện, bao gồm bất kỳ lớp phủ, đường khâu và khóa cài nào. Không nên coi ống bọc chống mài mòn bằng nylon là ống bọc chống cháy chỉ vì nó được sử dụng trên ống thủy lực.

Tương tự, bảo vệ chống mài mòn khác với việc ngăn chặn nổ ống thủy lực hoặc bảo vệ chống rò rỉ lỗ kim. Những nhiệm vụ đó đòi hỏi bằng chứng cụ thể cho hệ thống bảo vệ. Thuật ngữ nylon đạn đạo không phải là bằng chứng về khả năng bảo vệ đạn đạo cho nhân sự, và lớp bọc không phải là phương pháp sửa chữa chịu áp lực cho đường ống bị rò rỉ.

Biến mẫu đã phê duyệt thành thông số kỹ thuật OEM có thể lặp lại

Một mẫu cải tiến thành công là điểm khởi đầu cho việc cung cấp lặp lại. Ghi lại chiều rộng hoàn thiện, kích thước đóng hiệu dụng, cơ cấu khóa, chiều dài được bảo vệ, độ hoàn thiện mép và bất kỳ thông tin nhận dạng nào đã thỏa thuận. Lưu giữ các chi tiết đó cùng với bản vẽ hoặc mẫu tham chiếu đã phê duyệt.

Đối với việc bảo trì đội xe hoặc sản xuất thiết bị, hãy phân biệt các cấu hình yêu cầu theo mã bộ phận hoặc mã định danh đã thỏa thuận khác. Chỉ định liệu vật liệu sẽ được cung cấp để cắt tại chỗ hay theo chiều dài hoàn thiện, và xác nhận phương pháp cắt và hoàn thiện mép. Màu sắc, nhãn hiệu, bao bì, số lượng đặt hàng tối thiểu và thời gian thực hiện cần được thống nhất cho cấu trúc đã chọn.

BSTFLEX hỗ trợ đánh giá ứng dụng và phát triển mẫu thông qua các dịch vụ sản xuất tùy chỉnh và OEM. Đối với yêu cầu về ống bọc nylon tùy chỉnh, hãy cung cấp cả kích thước vỏ bọc yêu cầu và điều kiện lắp đặt để đề xuất có thể được đánh giá dựa trên cụm chi tiết thực tế.

Các câu hỏi người mua thường hỏi về ống bọc nylon cải tiến

Ống bọc có thể được lắp đặt mà không cần ngắt kết nối ống không?

Thiết kế dạng quấn có thể được đặt xung quanh một đoạn ống dễ tiếp cận mà không cần luồn qua các đầu nối. Vẫn phải có đủ không gian để định vị vải và đóng khóa. Các yêu cầu về cách ly và giảm áp vẫn không thay đổi.

Ống bọc lớn hơn có luôn mang lại độ vừa vặn tốt hơn không?

Không. Hãy chọn trong phạm vi kích thước đóng được nhà cung cấp khuyến nghị. Ống bọc quá khổ có thể để lại vật liệu thừa, trong khi ống bọc quá nhỏ có thể ngăn cản việc đóng khóa theo quy định. Xác nhận độ vừa vặn trên ống hoặc bó ống thực tế.

Ống bọc có thể được mở ra và tái sử dụng sau khi kiểm tra không?

Cấu trúc khóa dán cho phép mở ra. Chỉ đưa nó trở lại sử dụng khi vải, mép, đường khâu và khóa vẫn phù hợp và có thể khôi phục độ vừa vặn đã phê duyệt. Khả năng tái sử dụng không đảm bảo tuổi thọ dịch vụ không giới hạn.

Yêu cầu báo giá ống bọc nylon dạng quấn

Đối với yêu cầu về Ống bọc nylon đạn đạo BSTFLEX, hãy gửi đường kính ngoài của ống hoặc cấu hình bó ống, chiều dài che phủ, ảnh chụp định tuyến, vị trí mài mòn, nhiệt độ vận hành và mức độ tiếp xúc với chất lỏng dự kiến. Bao gồm số lượng mẫu, số lượng sản xuất, nhãn hiệu, bao bì và các yêu cầu giao hàng.

Liên hệ với BSTFLEX kèm theo bản vẽ hoặc yêu cầu lắp đặt của bạn. Đối với các ứng dụng liên quan đến các nhu cầu bảo vệ khác nhau trên cùng một máy, hãy sử dụng trang lựa chọn bảo vệ ống thủy lực để so sánh các cấu trúc sản phẩm liên quan.
