Ống Bọc Sợi Thủy Tinh Một Hướng

Cốt sợi thủy tinh dọc ở dạng ống dành cho các bộ phận composite có tiết diện thẳng, thuôn hoặc thay đổi.

Tổng quan sản phẩm

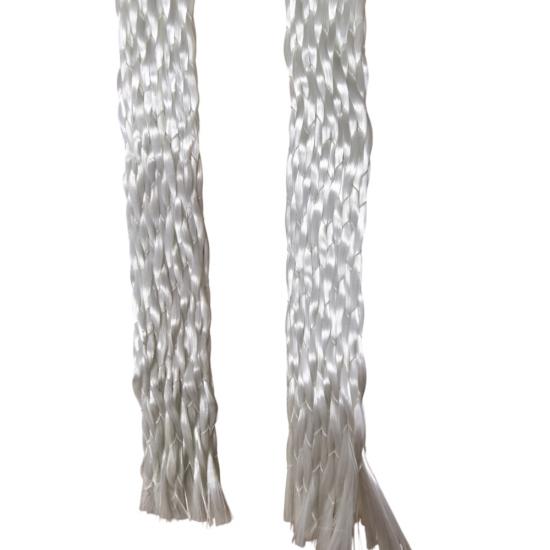

Ống sợi thủy tinh một chiều BSTFLEX là loại cốt liệu dạng ống khô với các sợi thủy tinh chính chạy dọc theo chiều dài của ống. Các sợi hỗ trợ mảnh giữ các sợi dọc trong một ống linh hoạt, cho phép các nhà chế tạo đặt cốt liệu xung quanh trục gá hoặc một bộ phận hiện có mà không cần cắt và nối tấm phẳng. Ống này được thiết kế để sản xuất composite tẩm nhựa, nơi cốt liệu theo hướng dọc là một phần của thiết kế lớp laminate. Đường kính, trọng lượng sợi, cấu trúc sợi hỗ trợ và chiều dài cung cấp có thể được chỉ định cho dự án.

Định hướng và cấu trúc sợi

Trong một ống bện hai trục thông thường, các sợi chính đan chéo nhau theo một góc. Trong cấu trúc một chiều này, các sợi thủy tinh chính chạy theo trục của bộ phận. Các sợi hỗ trợ nhỏ hơn giúp ổn định phôi ống trong quá trình xử lý và xếp lớp. Cách sắp xếp này hữu ích khi thiết kế lớp laminate yêu cầu một phần đáng kể các sợi theo hướng 0 độ.

Đường kính lắp đặt, độ che phủ và sự căn chỉnh sợi phụ thuộc vào cấu trúc được chỉ định và hình dạng của bộ phận. Đối với một bộ phận thuôn hoặc cong, thử nghiệm lắp là cách tốt nhất để xác nhận độ che phủ và chiều dài cắt cần thiết trước khi sản xuất.

Các ứng dụng điển hình

• Gia cố theo chiều dọc cho các ống, thanh và cấu hình rỗng composite
• Xếp lớp composite trên các trục thuôn và trục gá định hình
• Gia cố dọc cục bộ trong hàng thể thao, linh kiện công nghiệp và các cụm lắp ráp tùy chỉnh
• Sản xuất nguyên mẫu và OEM, nơi phôi sợi thủy tinh dạng ống giúp đơn giản hóa việc đặt sợi

Độ bền và điều kiện sử dụng của bộ phận hoàn thiện phụ thuộc vào toàn bộ lớp laminate, hệ thống nhựa, quy trình đóng rắn và các thử nghiệm xác nhận.

Chọn ống phù hợp

Bắt đầu với đường kính bộ phận tại các điểm nhỏ nhất và lớn nhất, tổng chiều dài và hướng chịu tải. Chỉ định loại sợi thủy tinh hoặc sợi cần thiết nếu thiết kế của bạn yêu cầu. Ngoài ra, hãy cung cấp trọng lượng sợi mục tiêu hoặc trọng lượng trên mỗi đơn vị diện tích, hàm lượng sợi hỗ trợ cho phép, cũng như loại nhựa và quy trình sản xuất dự kiến.

Chất xử lý bề mặt sợi thủy tinh phải phù hợp với loại nhựa được chọn. Xác nhận khả năng thấm ướt, độ rủ, độ nén và các đặc tính của lớp laminate đã đóng rắn bằng một mẫu đại diện. Nếu thiết kế cần các sợi cân bằng xung quanh chu vi thay vì gia cố chủ yếu theo chiều dọc, hãy so sánh với ống sợi thủy tinh bện hai trụccủa chúng tôi. Đối với loại sợi gia cố khác, hãy xem ống bện sợi carboncủa chúng tôi.

Cung cấp tùy chỉnh cho sản xuất composite

BSTFLEX có thể xem xét bản vẽ, mẫu hoặc yêu cầu xếp lớp sợi để báo giá cấu trúc ống phù hợp. Thảo luận về đường kính danh nghĩa, dung sai đường kính, sợi thủy tinh, cách sắp xếp sợi hỗ trợ, trọng lượng sợi, chiều dài cuộn hoặc chiều dài cắt, đóng gói và khối lượng dự báo khi yêu cầu báo giá OEM. Các thông số kỹ thuật sản xuất và dữ liệu thử nghiệm nên được thống nhất cho cấu trúc đã chọn trước khi chúng được thêm vào bảng dữ liệu dự án.

Các câu hỏi thường gặp

Đây có phải là loại ống bện sợi thủy tinh thông thường không?

Không. Đặc điểm xác định ở đây là định hướng theo chiều dọc của các sợi thủy tinh gia cố chính. Một loại ống bện hai trục tiêu chuẩn có các sợi chính đan chéo nhau theo các góc bện. Định hướng cần thiết phụ thuộc vào tải trọng trong bộ phận hoàn thiện.

Ống có được cung cấp dưới dạng ống composite hoàn thiện không?

Không. Đây là phôi sợi khô để kết hợp vào quá trình xếp lớp composite. Việc lựa chọn nhựa, tẩm nhựa và đóng rắn được xác định bởi quy trình sản xuất của khách hàng.

Cần thông tin gì để báo giá?

Gửi bản vẽ bộ phận hoặc kích thước trục gá, đường kính tối thiểu và tối đa, chiều dài, thông số kỹ thuật sợi thủy tinh nếu cần, trọng lượng sợi mục tiêu, hệ thống nhựa, số lượng thử nghiệm và mức sử dụng hàng năm dự kiến.

Yêu cầu mẫu hoặc báo giá OEM

Hãy cho BSTFLEX biết ống cần lắp vừa với cái gì và composite hoàn thiện sẽ được tạo ra như thế nào. Chúng tôi có thể sử dụng thông tin đó để thảo luận về cấu trúc và mẫu thử cho các thử nghiệm xếp lớp của bạn.
