Ống Bọc Sợi Carbon Một Hướng

Gia cố sợi carbon theo chiều dọc trong một dạng ống linh hoạt cho các trục, ống và các bộ phận có hình dạng composite.

Tổng quan sản phẩm

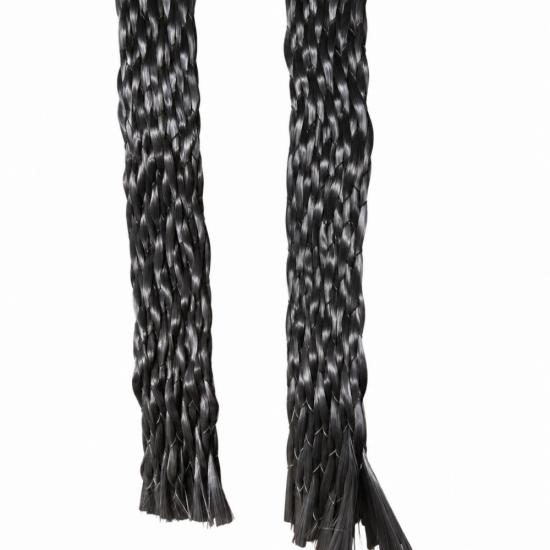

Ống bọc sợi carbon đơn hướng BSTFLEX định vị các sợi carbon chính dọc theo chiều dài của một dạng ống. Các sợi hỗ trợ mảnh hơn giúp duy trì hình dạng của ống trong khi nó được đặt trên một trục gá hoặc bộ phận. Cấu trúc này cho phép các nhà chế tạo sắp xếp gia cố dọc xung quanh một ống hoặc một mặt cắt ngang thay đổi mà không cần phải tạo hình một tấm phẳng thành ống. Sản phẩm được cung cấp dưới dạng gia cố dệt khô cho quá trình đắp composite; các đặc tính hoàn thiện phụ thuộc vào toàn bộ lớp laminate và quy trình sản xuất.

Được thiết kế dựa trên hướng tải trọng

Đối với một bộ phận yêu cầu sợi carbon chạy từ đầu này đến đầu kia, ống bọc đơn hướng cung cấp một cách thức dạng ống để đặt các sợi chính theo hướng 0 độ, hoặc hướng dọc. Các sợi hỗ trợ giúp ổn định vải nhưng không nên được coi là vật thay thế cho một lớp gia cố chu vi hoặc xoắn đã được thiết kế.

Một lớp laminate có thể kết hợp gia cố dọc với các hướng sợi khác khi tải trọng yêu cầu. Ống bọc nên được lựa chọn dựa trên hình học thực tế của bộ phận, trường hợp tải trọng, nhựa và lịch trình đóng rắn. Độ bền hoặc độ cứng cuối cùng không thể được xác định chỉ từ ống bọc khô.

Phù hợp trên các bộ phận thẳng và có hình dạng

Dạng ống có thể được thử nghiệm lắp trên các đoạn thẳng, đoạn côn và đoạn chuyển tiếp. Đường kính ống danh nghĩa không tự thiết lập độ vừa vặn khi lắp đặt: cấu trúc sợi hỗ trợ, hình dạng trục gá và lực căng khi đặt cũng rất quan trọng. Đối với các bộ phận có nhiều đường kính, hãy gửi bản vẽ hiển thị các phần nhỏ nhất và lớn nhất cùng chiều dài của mỗi đoạn chuyển tiếp. Một thử nghiệm lắp thực tế có thể xác nhận độ che phủ và chiều dài cắt trước khi đặt hàng OEM.

Nơi có thể sử dụng

• Gia cố dọc trong các ống, trục và cấu hình rỗng composite
• Đắp trên các trục gá côn hoặc các bộ phận có mặt cắt ngang thay đổi
• Gia cố dọc cục bộ trong các bộ phận thiết bị công nghiệp và thể thao
• Các cụm composite nguyên mẫu và sản xuất lặp lại yêu cầu dạng ống

Thông tin cần chỉ định

Để có báo giá hữu ích, hãy cung cấp loại sợi carbon hoặc kích thước sợi nếu nó được kiểm soát bởi thiết kế của bạn, đường kính danh nghĩa và đường kính lắp đặt, trọng lượng sợi yêu cầu, yêu cầu về sợi hỗ trợ, chiều dài cuộn hoặc chiều dài cắt, và bao bì mong muốn. Hãy cho chúng tôi biết liệu ống bọc sẽ được đặt trên một trục gá trần hay một lớp gia cố khác và xác định hệ thống nhựa dự định sử dụng.

BSTFLEX có thể thảo luận về một cấu trúc tùy chỉnh hoặc mẫu dựa trên các yêu cầu đó. Loại sợi, phạm vi đường kính, trọng lượng, độ giãn nở và các giá trị cơ học nên được ghi lại cho biến thể sản phẩm đã chọn sau khi xác nhận; các giá trị từ một nhà cung cấp khác hoặc một loại bện hai trục không xác định ống bọc này.

Chọn kiến trúc sợi phù hợp với bộ phận

Bảng xác định vị trí sợi. Người thiết kế laminate phải xác định toàn bộ quá trình đắp và kiểm tra bộ phận đã đóng rắn cho mục đích sử dụng dự định.

Câu hỏi từ người mua composite

Đây có phải là ống sợi carbon hoàn thiện không?

Không. Sản phẩm này là ống bọc sợi carbon khô cho quá trình xử lý composite tiếp theo. Nó yêu cầu một hệ thống nhựa phù hợp và một quy trình đắp và đóng rắn đã được xác nhận.

Nó có thể thay thế bện sợi carbon hai trục không?

Điều đó phụ thuộc vào tải trọng. Hai cấu trúc đặt các sợi chính của chúng theo các hướng khác nhau. Một thiết kế cần gia cố vòng hoặc xoắn có thể yêu cầu thêm các lớp.

Tôi nên gửi gì cho một mẫu tùy chỉnh?

Gửi bản vẽ hoặc mẫu, hồ sơ đường kính đầy đủ, chiều dài hoàn thiện, yêu cầu sợi carbon, trọng lượng sợi mục tiêu, quy trình nhựa và số lượng thử nghiệm. Bao gồm nhu cầu hàng năm nếu bạn cần báo giá cung cấp OEM.

Thảo luận về cấu trúc ống bọc OEM

Chia sẻ hình học bộ phận và hướng sợi yêu cầu với BSTFLEX. Chúng tôi sẽ xem xét cấu trúc ống bọc và các yêu cầu về mẫu trước khi báo giá cung cấp sản xuất.
