Ống bọc sợi carbon hai trục (biaxial) và đơn hướng (unidirectional): Hướng sợi nào cần cho lớp đắp của bạn?

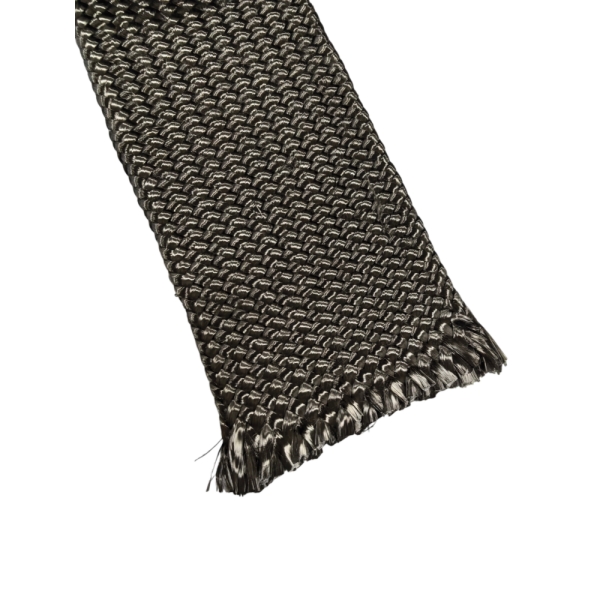

Hai loại ống bọc có thể trông giống nhau trước khi phủ nhựa và hoạt động rất khác nhau sau khi đóng rắn. Câu hỏi đặt ra là các sợi carbon chính chạy theo hướng nào. Trong kiểu bện hai trục, chúng đan chéo quanh ống theo hai hướng chéo. Trong ống bọc đơn hướng, các sợi carbon chính chạy dọc theo chi tiết. Một vài sợi giữ nhỏ có thể giữ ống bọc đơn hướng lại với nhau, nhưng không nên nhầm lẫn chúng với các sợi chịu lực dọc của ống.

Bắt đầu với trường hợp chịu tải

Nếu lịch trình laminate yêu cầu các sợi chéo, ống bọc hai trục có thể đặt lớp gia cố đó xung quanh chu vi mà không cần đường nối dọc như khi cắt từ tấm phẳng. Nếu lịch trình yêu cầu chủ yếu các sợi dọc theo chi tiết, ống bọc trục là một vật liệu khởi đầu khác. Không cấu trúc nào tự động cung cấp mọi hướng sợi mà một trục hoặc ống hoàn thiện yêu cầu. Các nhà thiết kế có thể kết hợp các lớp, hướng và vật liệu để đáp ứng thông số kỹ thuật của chi tiết.

Các từ 'mạnh hơn' và 'yếu hơn' không phải là cách viết tắt hữu ích ở đây. Độ cứng, đặc tính xoắn và các thuộc tính khác thuộc về một lớp laminate và thiết lập thử nghiệm xác định. Nhựa, hàm lượng sợi, hình học, quy trình và hướng sợi đều quan trọng. Hãy hỏi về cấu trúc trước, sau đó xác nhận chồng lớp đề xuất trên chi tiết hoàn thiện.

Kiểm tra những gì xảy ra trên phần côn

Một kiểu bện hai trục sẽ mở ra khi bị đẩy lại gần nhau theo chiều dọc. Việc thay đổi đường kính lắp đặt cũng làm thay đổi chiều dài và góc sợi cục bộ của nó. Đối với trục gá côn, hãy kiểm tra độ bao phủ ở cả đầu lớn và đầu nhỏ thay vì giả định rằng góc được in cho một ống bọc chưa lắp đặt sẽ không đổi trong suốt quá trình.

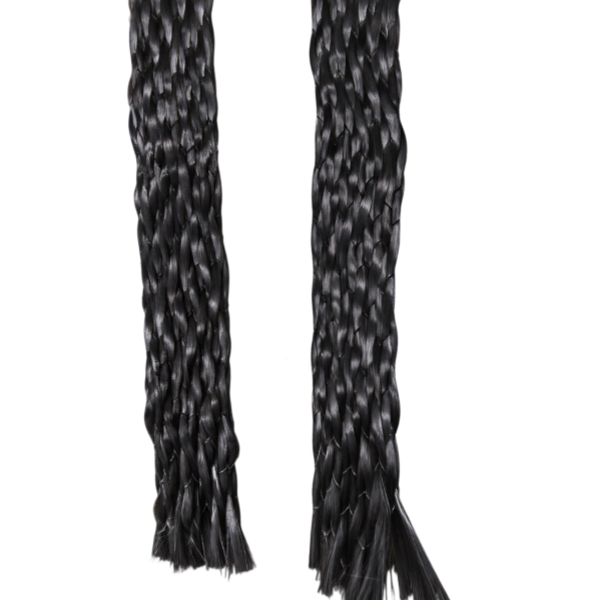

Ống bọc đơn hướng có một công việc khác: giữ các sợi chính của nó căn chỉnh xấp xỉ dọc theo trục trong khi nó tuân theo hình dạng. Cấu trúc và các sợi giữ thay đổi tùy theo nhà cung cấp. Hãy hỏi xem sản phẩm cụ thể thích ứng với các thay đổi đường kính như thế nào, các sợi dọc được phân bổ ra sao và liệu các sợi xử lý của nó có tương thích với quy trình đã lên kế hoạch hay không.

Các câu hỏi cho việc xem xét bản vẽ

• Lịch trình laminate chỉ định các trường hợp chịu tải và hướng sợi nào?
• Đường kính ngoài nhỏ nhất và lớn nhất nơi ống bọc sẽ nằm là bao nhiêu?
• Có các đoạn uốn cong, vai hoặc phụ kiện nào mà ống bọc phải đi qua trong quá trình lắp đặt không?
• Loại nhựa, phương pháp tẩm và kích thước đóng rắn mục tiêu nào sẽ được sử dụng?
• Có cần nhiều lớp hoặc kết hợp gia cố dọc và chéo không?

Của BSTFLEX trang sản phẩm hai trục liệt kê các mẫu danh mục hiện tại. Đối với gia cố dọc, hãy yêu cầu chi tiết sản phẩm đơn hướng chuyên dụng và so sánh cả hai cấu trúc trên một trục gá mẫu trước khi phê duyệt lớp đắp sản xuất.
