Vòng bảo vệ mặt bích lưới thép không gỉ nhiều lớp

Tấm chắn mặt bích bằng lưới thép không gỉ nhiều lớp

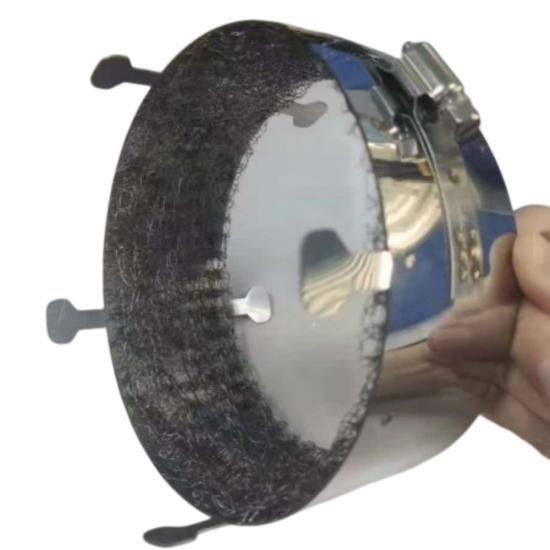

Tấm chắn mặt bích lưới thép không gỉ nhiều lớp BSTFLEX kết hợp một dải kim loại bên ngoài với một lớp lưới thép không gỉ nhiều lớp bao quanh mối nối mặt bích. Cấu trúc lót lưới nhằm mục đích ngăn chặn sự rò rỉ tập trung từ mối nối, khiến cho lớp lưới bên trong trở thành một phần thiết yếu của thông số kỹ thuật tấm chắn chứ không phải là một mô tả tùy chọn về lớp vỏ ngoài.

Các tấm chắn phun mặt bích bằng thép không gỉ này được thiết kế dựa trên kích thước kết nối, môi chất của quá trình và chức năng bảo vệ yêu cầu. Vòng đai, lưới và nắp đậy tạo thành một cụm hoàn chỉnh cần được lựa chọn cùng nhau.

Khám phá của chúng tôiNắp bảo vệ mặt bích và vanBao gồm các loại tấm chắn mặt bích, tấm chắn phun van và vỏ cách nhiệt có thể tháo rời liên quan.

Tại sao lưới bên trong lại quan trọng

Vòng đai bên ngoài bao quanh chu vi mặt bích, trong khi lưới nhiều lớp được đặt ở bên trong lớp bảo vệ xung quanh mối nối. Mục đích của nó là để làm gián đoạn và phân tán dòng chất lỏng rò rỉ tập trung thay vì để chất lỏng tác động trực tiếp lên bề mặt kim loại trơn.

Hiệu quả bảo vệ phụ thuộc vào toàn bộ cấu trúc, độ vừa vặn và điều kiện sử dụng. Do đó, cấp độ lưới, cách bố trí, độ che phủ và khả năng giữ lưới cần được bao gồm trong thông số kỹ thuật sản phẩm đã được thỏa thuận. Chỉ riêng cấp độ vật liệu hoặc hình ảnh bên ngoài không đủ để xác định hiệu quả kiểm soát tia nước bắn.

Sản phẩm này là một tấm chắn phun bên ngoài, không phải là một vỏ bọc giữ áp suất hoặc dùng để sửa chữa mối nối mặt bích bị hỏng. Nó không thay thế chức năng làm kín của gioăng, mặt bích và bu lông.

Ba phần của đội hình bảo vệ

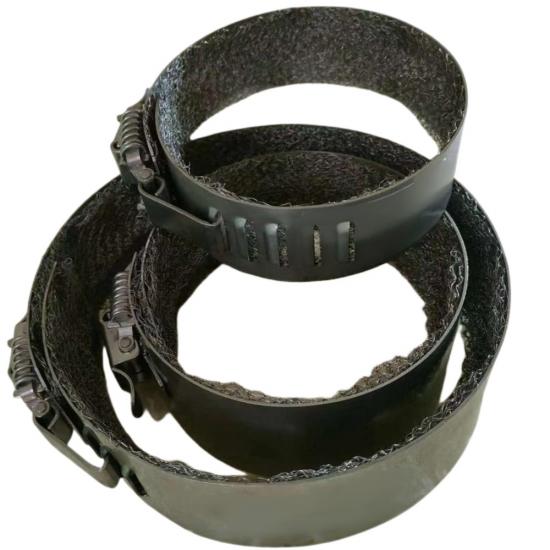

Vòng ngoài bằng thép không gỉ

Dải kim loại được định hình ôm sát bên ngoài cụm mặt bích. Đường kính và chiều rộng của nó được thiết kế phù hợp với mối nối để tấm chắn có thể được định vị mà không bị vướng vào bu lông, thiết bị gần đó hoặc lớp cách nhiệt hiện có.

Lưới thép không gỉ nhiều lớp

Lớp lưới bên trong là điểm khác biệt giữa cấu trúc này với loại lưới bảo vệ chỉ được xác định bởi dải bảo vệ bên ngoài. Lưới phải được giữ đúng vị trí trong lớp vỏ đã lắp ráp. Kích thước, cách bố trí và chi tiết lắp đặt của lưới được xác định trong cấu hình đã được phê duyệt.

Khóa có thể tháo rời

Cơ cấu khóa chốt cho phép mở cụm chi tiết để lắp ráp và tháo rời trong quá trình bảo trì định kỳ. Thiết kế cơ cấu khóa và vật liệu cấu thành được xác nhận cùng với các yêu cầu về dây đai và lưới.

Thông số kỹ thuật sản phẩm và chi tiết đặt hàng

Lựa chọn vật liệu và ứng dụng

Hãy chỉ rõ loại thép không gỉ cần thiết cho tất cả các bộ phận liên quan, bao gồm cả lưới và chốt. Không nên cho rằng việc xác định vật liệu của dải bên ngoài tự động xác định vật liệu của toàn bộ tấm chắn.

Hệ thống hơi nước, dầu nhiên liệu, dầu bôi trơn và dầu diesel là những ví dụ về các ứng dụng có thể xem xét sử dụng tấm chắn phun dạng lưới cho mặt bích. Mỗi ứng dụng cần xem xét kỹ môi chất, điều kiện hoạt động, hình dạng kết nối và mục tiêu bảo vệ trước khi lựa chọn cấu hình phù hợp.

Đối với các dự án có yêu cầu đặc biệt về môi trường, hàng hải hoặc kiểm tra, hãy nêu rõ các yêu cầu đó trong yêu cầu ban đầu. Bất kỳ tài liệu chứng nhận hoặc kiểm tra nào được yêu cầu phải áp dụng cho cụm linh kiện được cung cấp và các điều kiện sử dụng đã nêu.

Lắp tấm chắn lưới vào đúng vị trí kết nối.

Cung cấp tiêu chuẩn mặt bích, kích thước danh nghĩa và chỉ định áp suất cùng với bản vẽ hoặc kích thước đo được. Đường kính ngoài, chiều rộng khi lắp ráp, độ nhô của bu lông và không gian xung quanh là những thông tin quan trọng để tính toán kích thước của tấm chắn.

Ảnh chụp cần thể hiện mặt trước và mặt bên của mối nối, bao gồm các giá đỡ gần đó, vật liệu cách nhiệt và cơ cấu vận hành. Đối với nhiều hệ thống lắp đặt, hãy xác định từng mối nối trên bảng kê mặt bích để có thể xem xét riêng các kích thước khác nhau và các hạn chế về khả năng tiếp cận.

Để so sánh với cấu hình sản phẩm dải ngoài, vui lòng xem phần của chúng tôi.tấm bảo vệ mặt bích dạng dải bằng thép không gỉĐối với sản phẩm trên trang này, lưới nhiều lớp bên trong cũng phải được bao gồm trong thông số kỹ thuật.

Các lưu ý khi lắp đặt và bảo trì

Việc lắp đặt phải tuân theo hướng dẫn lắp ráp đã được phê duyệt và các quy trình an toàn lao động tại công trường. Hãy nhờ nhân viên được ủy quyền kiểm tra độ an toàn của mối nối trước khi lắp hoặc tháo tấm chắn. Không được đến gần khu vực rò rỉ đang hoạt động để lắp đặt hoặc điều chỉnh tấm chắn.

Kiểm tra kích thước tấm chắn và định vị lưới theo bản vẽ đã được phê duyệt. Cố định nắp mà không cần dùng lực mạnh hoặc làm xê dịch lưới. Đảm bảo các điều khoản kiểm tra, thoát nước hoặc thông gió đã được quy định không bị cản trở.

Trong quá trình kiểm tra định kỳ, hãy kiểm tra đai, lưới và chốt xem có bị hư hỏng, ăn mòn, nhiễm bẩn hoặc lệch vị trí hay không. Việc tiếp tục sử dụng phải được đánh giá dựa trên tình trạng của toàn bộ cụm chi tiết.

Câu hỏi thường gặp

Đây là tấm chắn có lớp lưới bên trong hay chỉ là tấm che làm từ lưới thép?

Cấu trúc được mô tả ở đây kết hợp một dải kim loại bên ngoài với một lớp lưới thép không gỉ nhiều lớp bên trong. Lưới và dải kim loại bao quanh được coi là các bộ phận của một cụm bảo vệ duy nhất.

Việc thêm lưới có giúp cho mọi tấm chắn mặt bích có hiệu quả bảo vệ như nhau không?

Không. Hiệu suất phải được đánh giá dựa trên vật liệu thực tế, cách bố trí lưới, độ che phủ, độ khít và điều kiện sử dụng. Chỉ riêng tấm lưới lọc không phải là bằng chứng cho thấy khả năng chịu áp suất hoặc hiệu quả kiểm soát sương mù cụ thể nào.

Liệu thông số áp suất mặt bích có thể được sử dụng làm định mức áp suất bảo vệ không?

Không. Ký hiệu mặt bích xác định kiểu kết nối đường ống. Bất kỳ yêu cầu về hiệu suất hoặc thử nghiệm tấm chắn phun nào đều phải được chỉ định riêng cho toàn bộ cụm bảo vệ.

Liệu các tấm chắn này có thể ngăn chặn rò rỉ ở mặt bích hiện có không?

Chúng không được cung cấp như các thiết bị sửa chữa rò rỉ. Một mối nối bị rò rỉ cần các quy trình cách ly, kiểm tra và sửa chữa thích hợp. Việc phun chất bảo vệ không khôi phục lại tính toàn vẹn của gioăng mặt bích.

Yêu cầu báo giá tấm chắn mặt bích lưới thép không gỉ

Hãy gửi cho BSTFLEX tiêu chuẩn mặt bích, kích thước, yêu cầu vật liệu và số lượng. Bao gồm môi chất của quy trình, nhiệt độ và áp suất hoạt động với đơn vị được ghi rõ ràng, cùng với chức năng bảo vệ cần thiết.

Đính kèm bản vẽ hoặc hình ảnh kết nối và xác định bất kỳ tài liệu nào về cấu trúc lưới thép, thử nghiệm, kiểm tra hoặc vật liệu cụ thể. Đối với dự án nhiều kích thước, hãy bao gồm bảng kê mặt bích và ngày giao hàng yêu cầu.

Yêu cầu báo giá cho tấm chắn mặt bích lưới thép không gỉ nhiều lớp.hoặc gửi chi tiết dự án của bạn qua email đếnsales@pkfiresleeve.com.
