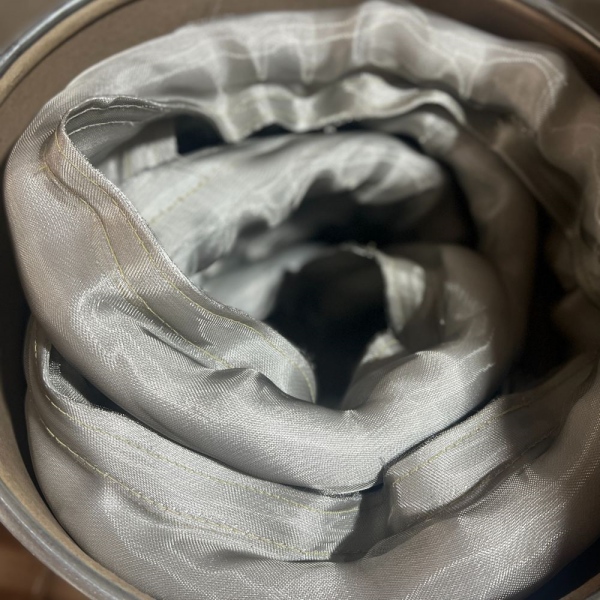

Băng gioăng Tadpole hai bầu: Thiết kế, độ vừa vặn và lựa chọn vật liệu

Một băng gioăng tadpole hai bầu có hai bầu làm kín có thể nén được kết nối bằng một dải vải phẳng. Hai bầu này cung cấp các vị trí tiếp xúc riêng biệt trong cùng một cấu hình, trong khi phần kết nối thiết lập khoảng cách giữa chúng và có thể cung cấp một khu vực lắp đặt nếu thiết kế thiết bị cho phép.

Cấu trúc này đáng được cân nhắc khi cửa hoặc tấm chắn công nghiệp yêu cầu hai đường làm kín xác định. Đây không đơn thuần là phiên bản dày hơn của gioăng tadpole tiêu chuẩn, và việc thêm bầu thứ hai không tự động cải thiện mọi mối nối. Cả hai bầu đều cần các bề mặt tiếp xúc phù hợp, chiều cao lắp đặt chính xác và tải trọng đóng đủ lớn.

Đối với các dự án OEM và thay thế, hãy bắt đầu với mặt cắt ngang của mối nối. Khi các vị trí tiếp xúc đã được xác định, vải bọc, lõi bên trong và các chi tiết cố định có thể được lựa chọn dựa trên việc lắp đặt thực tế.

Hai bầu, Một bầu và Hai đuôi: Đọc mặt cắt ngang

Thuật ngữ “hai bầu” mô tả số lượng bầu làm kín, không phải số lớp vải hay đuôi lắp đặt. Sự khác biệt này cần được thể hiện rõ trên bản vẽ trước khi thảo luận về kích thước hoặc vật liệu.

Cấu hình hai đuôi không cung cấp bầu thứ hai. Tương tự, hai lớp vải xung quanh một lõi vẫn tạo thành một gioăng một bầu. Hãy chỉ định hình dạng bằng bản vẽ mặt cắt ngang thay vì chỉ dựa vào tên sản phẩm.

Khi nào cấu hình hai bầu trở nên hợp lý?

Điểm khởi đầu rõ ràng nhất là bản vẽ thiết bị hiện có đã chỉ định hai bầu. Việc thay thế nên giữ nguyên các vị trí tiếp xúc và hình học lắp đặt cần thiết trừ khi có đánh giá kỹ thuật hỗ trợ việc thay đổi.

Đối với thiết kế mới, gioăng tadpole hai bầu có thể được cân nhắc khi khung cung cấp hai đường làm kín có hỗ trợ và nhà thiết kế muốn các vị trí tương đối của chúng được xác định bởi một cấu hình kết nối. Dải kết nối thiết lập mối quan hệ giữa các bầu, nhưng hệ thống giữ gioăng vẫn phải ngăn chặn cụm gioăng bị xê dịch.

Kiểm tra chiều rộng khả dụng cũng như khe hở khi đóng. Bầu thứ hai nằm ngoài bề mặt tiếp xúc không thể đóng góp vào việc tiếp xúc như dự định. Tương tự, một bầu nằm trên cạnh không được hỗ trợ có thể biến dạng khác với bầu nằm trên bề mặt liên tục.

Bầu thứ hai không phải là vật thay thế cho việc sửa chữa khung bị biến dạng, chốt không phù hợp hoặc bề mặt làm kín bị hỏng. Hãy giải quyết các điều kiện đó trước khi chọn một loại gioăng lớn hơn hoặc phức tạp hơn.

Bản vẽ cần nhiều hơn hai đường kính bầu

Thông số kỹ thuật của gioăng hai bầu nên hiển thị cấu hình chưa nén và mối quan hệ của nó với mối nối khi đóng. Các kích thước sau đây cung cấp một điểm khởi đầu thực tế.

Khoảng cách tâm đến tâm không giống với chiều rộng lưới rõ ràng. Đánh dấu cả hai khi không gian lắp đặt bị hạn chế. Đối với mẫu thay thế đã mòn, hãy đo cả thiết bị: độ nén vĩnh viễn có thể làm mờ chiều cao bóng ban đầu.

Kiểm tra độ nén tại cả hai vị trí tiếp xúc

Một cánh cửa trông có vẻ phẳng vẫn có thể xuất hiện các khe hở khác nhau tại hai vị trí bóng. Một bóng có thể tiếp xúc với khung trước bóng kia. Nếu bóng thứ nhất bị nén mạnh trước khi bóng thứ hai tiếp xúc, việc chỉ thay đổi vật liệu có thể không giải quyết được vấn đề.

Đánh giá riêng hai vị trí, sau đó đánh giá tổng thể cụm lắp ráp. Ghi lại chiều cao bóng tự do, chiều cao đã lắp đặt và tải trọng đóng khả dụng. Trường hợp các bóng có kích thước hoặc lõi khác nhau, hãy chỉ định rõ những khác biệt đó.

Cửa phải cung cấp tải trọng cần thiết để nén tất cả các phần làm kín đã tham gia. Đừng cho rằng biên dạng bóng đôi sẽ đóng dễ dàng như gioăng bóng đơn trước đó, hoặc tải trọng yêu cầu của nó sẽ cao gấp đôi chính xác. Kết quả phụ thuộc vào toàn bộ biên dạng và hình học lắp đặt.

Đối với thiết kế mới, lắp ráp thử nghiệm hữu ích hơn là đánh giá độ nén bằng cách bóp một mẫu rời ngắn. Sử dụng cách sắp xếp giữ dự định và kiểm tra sự tiếp xúc xung quanh các góc cũng như dọc theo các phần thẳng.

Các tùy chọn vật liệu và lõi cho phát triển tùy chỉnh

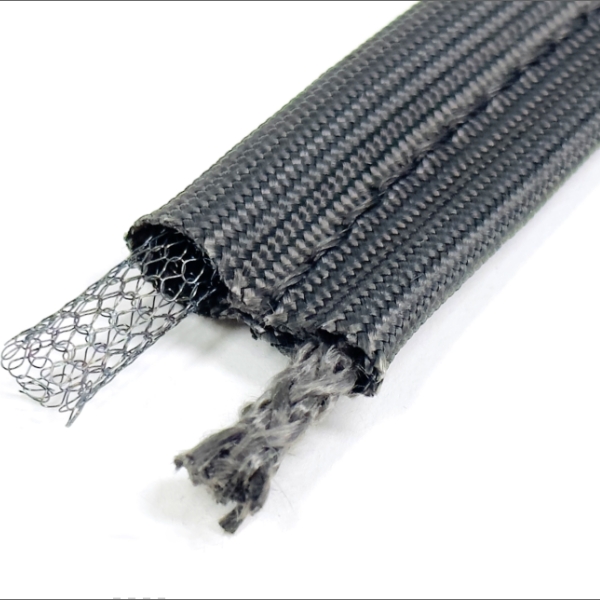

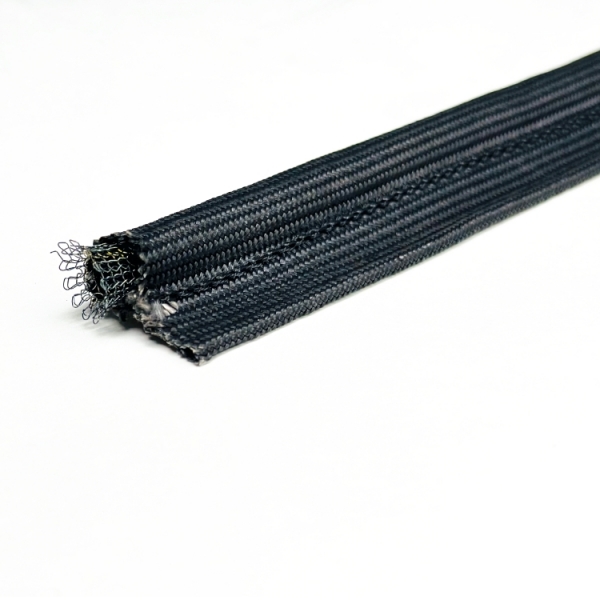

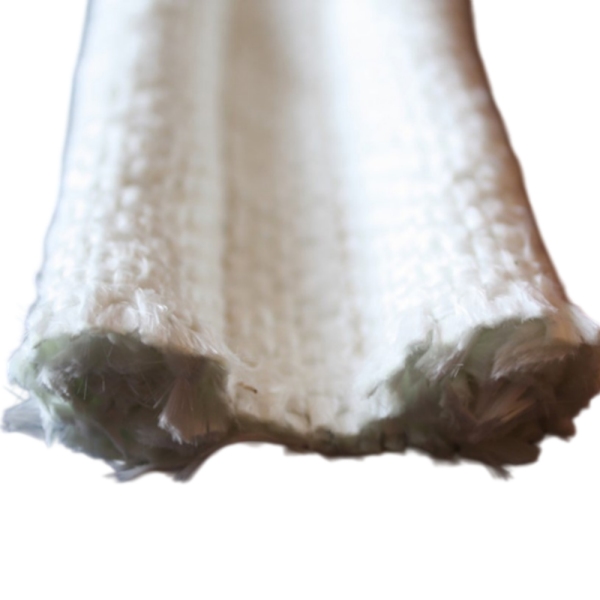

Hình dạng bóng đôi không quy định một vật liệu duy nhất. Một gioăng nòng nọc bóng đôi bằng sợi thủy tinh sử dụng lớp phủ dệt bằng sợi thủy tinh, nhưng cấu trúc bên trong vẫn cần được xác định. Lõi sợi, lõi lưới gia cố và lõi kim loại rỗng cung cấp các điểm bắt đầu thiết kế khác nhau.

Các sản phẩm BSTFLEX sau đây cung cấp các tham chiếu vật liệu và lõi hiện có. Chúng không được trình bày dưới dạng phiên bản bóng đôi tiêu chuẩn; biên dạng hai bóng hoàn thiện phải được chỉ định riêng.

Mật độ lõi, cấu trúc dây và độ căng của lớp vỏ có thể làm thay đổi phản ứng nén. Chỉ riêng tên vật liệu không xác định được miếng đệm hoàn thiện nào mềm hơn hoặc bền hơn. Hãy so sánh các cụm lắp ráp được đề xuất với cùng các yêu cầu về thiết bị.

Nhiệt độ cũng phải được quy định cho toàn bộ miếng đệm. Lớp vỏ, lõi, đường khâu và bất kỳ vật liệu phủ hoặc vật liệu gắn kèm nào đều cần được xem xét. Hai bóng không làm tăng gấp đôi định mức nhiệt độ, và một lõi chịu nhiệt tốt hơn không loại bỏ được các hạn chế của lớp vỏ bên ngoài.

Ứng dụng công nghiệp: Kết hợp cấu hình với mối nối

Cửa lò công nghiệp

Trên lò mẻ, lò sấy hoặc lò nung, hãy cân nhắc cấu hình hai bóng khi thiết kế cửa cung cấp hai rãnh tiếp xúc phù hợp. Kiểm tra khả năng của chốt, chuyển động phía bản lề và không gian giữ trước khi chọn kích thước bóng. Mục tiêu là tiếp xúc có kiểm soát tại cả hai rãnh, không chỉ đơn thuần là thêm vật liệu đệm xung quanh khe hở.

Cửa tiếp cận lò nung và các tấm gia nhiệt

Đối với các khe hở tiếp cận lò nung, hãy xác định nhiệt độ và mức độ tiếp xúc tại vị trí làm kín thay vì gán nhiệt độ buồng cho mọi thành phần miếng đệm. Khi bản vẽ yêu cầu hai bóng, việc lựa chọn lớp vỏ và lõi nên được xem xét cùng với hình học khung và tần suất mở.

Nắp tiếp cận ống dẫn và vỏ bọc nhiệt

Đối với các nắp có thể tháo rời, hãy xác định tải trọng kẹp khả dụng và kiểm tra xem cả hai rãnh làm kín có được hỗ trợ hay không. Ngoài ra, hãy xác định bất kỳ chênh lệch áp suất và mức rò rỉ cho phép nào. Miếng đệm dệt hai bóng không tự động kín khí, không phải là miếng đệm bình chịu áp lực hay hệ thống làm kín kép được giám sát độc lập.

Các góc và bộ phận giữ cần có chi tiết riêng

Hai đường bóng song song đi theo các chiều dài bên trong và bên ngoài khác nhau quanh một góc. Một cấu hình vừa với phần thử nghiệm thẳng có thể bị chụm lại, kéo căng hoặc thay đổi khoảng cách khi được tạo hình quanh toàn bộ cửa.

Bao gồm bán kính góc và vị trí nối trên bản vẽ. Khi đề xuất một khung được chế tạo, hãy xác định cách các bóng và màng nối tiếp tục qua mỗi góc. Đừng để việc xây dựng góc dựa trên giả định lắp đặt.

Phần cứng giữ nên cố định khu vực lắp đặt được chỉ định mà không vô tình làm nát bóng hoặc cản trở chuyển động của nó. Kiểm tra các cạnh sắc và tiếp xúc trượt có thể làm hỏng vải trong quá trình mở lặp đi lặp lại.

Sau khi lắp đặt thử nghiệm, hãy kiểm tra cả hai rãnh tiếp xúc và màng nối. Một bóng bị bẹt rõ rệt không chứng minh được rằng toàn bộ chu vi đáp ứng hiệu suất làm kín yêu cầu.

Đặt hàng miếng đệm Tadpole hai bóng tùy chỉnh

BSTFLEX hỗ trợ phát triển miếng đệm dựa trên bản vẽ và mẫu thông qua dịch vụ sản xuất miếng đệm tadpole tùy chỉnh. Đối với dự án hai bóng, hãy gửi mặt cắt ngang và mối nối giao phối cùng nhau để cấu hình có thể được xem xét ở vị trí lắp đặt của nó.

Để báo giá: bao gồm cả kích thước bóng, khoảng cách tâm, chiều rộng và độ dày màng, tổng chiều dài, chi tiết góc, phương pháp lắp đặt và số lượng. Thêm thông tin về nhiệt độ liên tục, nhiệt độ đỉnh và thời gian, mức độ tiếp xúc quy trình, khe hở đóng và tải trọng đóng khả dụng.

Để phê duyệt mẫu: đồng ý về dung sai kích thước, kiểm tra độ vừa vặn, yêu cầu nén và các thử nghiệm vận hành đại diện trước khi sản xuất. Khi không biết vật liệu gốc, hãy xác định chúng là không xác định thay vì thay thế bằng một thông số kỹ thuật giả định.

Câu hỏi về băng miếng đệm Tadpole hai bóng

Miếng đệm tadpole hai bóng có giống với miếng đệm hai đuôi không?

Không. Cấu hình hai bóng có hai bóng làm kín. Cấu hình hai đuôi có một bóng với các đuôi gắn ở cả hai bên. Sự khác biệt nên được thể hiện trên bản vẽ mặt cắt ngang.

Miếng đệm hai bóng có thể thay thế miếng đệm một bóng không?

Chỉ sau khi kiểm tra mối nối. Bóng bổ sung cần một bề mặt giao phối được hỗ trợ, đủ không gian và tải trọng đóng tương thích. Nó không tự động là sản phẩm thay thế trực tiếp.

“Băng miếng đệm” có nghĩa là sản phẩm có tự dính không?

Không. Tên gọi không xác định lớp nền dính. Hãy chỉ định phương pháp gắn riêng biệt. Bất kỳ chất kết dính nào được sử dụng để định vị đều phải được đánh giá về mức độ tiếp xúc và vai trò dự kiến.

Bóng thứ hai có đảm bảo giảm rò rỉ không?

Không. Cả hai bóng phải thiết lập được tiếp xúc dự kiến, và lớp vỏ, mối nối, góc và bộ phận giữ phải phù hợp với ứng dụng. Xác minh hiệu suất dựa trên thử nghiệm thiết bị đã thỏa thuận thay vì chỉ dựa vào số lượng bóng.
