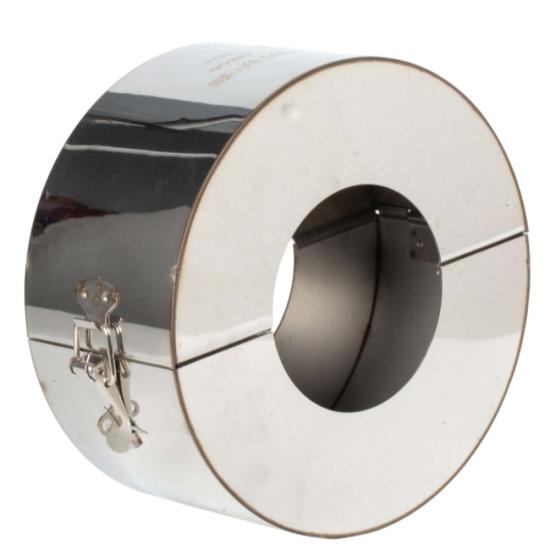

Vỏ bảo vệ mặt bích bằng thép không gỉ BSTFLEX là các tấm che bảo vệ bằng kim loại có thể tháo rời, được thiết kế để lắp vừa xung quanh các kết nối mặt bích công nghiệp. Vỏ bảo vệ sử dụng thân bằng thép không gỉ định hình với các tấm bên hình khuyên xung quanh các lỗ ống, cùng với một phần mở có bản lề và khóa chốt bằng thép không gỉ để lắp đặt và tiếp cận bảo trì.
Cấu trúc này cung cấp phạm vi bao phủ bên ngoài rộng hơn so với loại vỏ bảo vệ dạng dải hở và phù hợp cho các dự án yêu cầu lớp vỏ kim loại kín hơn xung quanh cụm mặt bích. Mỗi vỏ bảo vệ được định kích thước theo hình học mặt bích thực tế, đường kính ống và không gian lắp đặt sẵn có.
Các sản phẩm này là một phần của Vỏ bảo vệ mặt bích & van BSTFLEX dòng sản phẩm.
Thân vỏ bảo vệ bao quanh bên ngoài kết nối mặt bích, trong khi các tấm bên hình khuyên mở rộng vào trong xung quanh các lỗ ống. Hình học này giúp che phủ cả chu vi mặt bích và các khu vực bên của cụm lắp ráp.

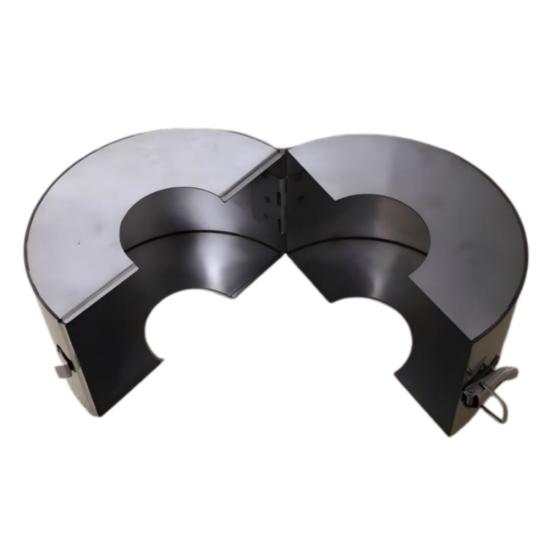

Sản phẩm được chia tách để có thể mở ra xung quanh kết nối đã lắp đặt. Một bản lề ở một bên cho phép thân vỏ mở ra, trong khi chốt bằng thép không gỉ cố định vỏ bảo vệ sau khi định vị.
Kích thước và độ bao phủ cuối cùng phụ thuộc vào đường kính ngoài của mặt bích, chiều rộng kết nối đã lắp ráp, đường kính ngoài của ống, độ nhô của bu lông và khoảng trống của thiết bị xung quanh.
| Mục | Thông số kỹ thuật |
|---|---|
| Tên sản phẩm | Vỏ bảo vệ mặt bích bằng thép không gỉ |
| Thương hiệu | BSTFLEX |
| Cấu trúc | Thân kim loại định hình với các tấm bên hình khuyên |
| Thiết kế mở | Cấu trúc chia tách có bản lề để lắp đặt xung quanh mặt bích |
| Đóng kín | Khóa chốt bằng thép không gỉ |
| Vật liệu | Thép không gỉ; cấp độ yêu cầu sẽ được xác nhận trong quá trình báo giá |
| Định kích thước | Được tùy chỉnh phù hợp với đường kính ngoài mặt bích, chiều rộng kết nối và đường kính ống |
| Tiêu chuẩn mặt bích tham chiếu | Kích thước HG/T 20592 có thể được sử dụng làm tham chiếu; các tiêu chuẩn mặt bích khác có thể được xem xét từ bản vẽ |
| Lắp đặt | Vỏ ngoài có thể tháo rời được lắp xung quanh kết nối mặt bích đã lắp ráp |
Vỏ bảo vệ mặt bích không nên chỉ được chọn theo kích thước ống danh nghĩa. Các tiêu chuẩn mặt bích và chỉ định áp suất khác nhau có thể có đường kính ngoài, độ dày và cách bố trí bu lông khác nhau.
Để báo giá, hãy cung cấp tiêu chuẩn mặt bích, kích thước danh nghĩa, chỉ định áp suất và kích thước kết nối thực tế. Trường hợp mặt bích không tuân theo HG/T 20592, hãy gửi tiêu chuẩn ANSI, ASME, DIN, EN, JIS hoặc tiêu chuẩn áp dụng khác cùng với bản vẽ kích thước liên quan.
Các kích thước hữu ích bao gồm đường kính ngoài mặt bích, tổng chiều rộng đã lắp ráp, đường kính ngoài ống, độ nhô của bu lông và đai ốc, và các hạn chế lắp đặt gần đó.
Vỏ bảo vệ mặt bích bằng thép không gỉ được sử dụng trong các môi trường đường ống công nghiệp nơi yêu cầu bảo vệ mặt bích bên ngoài bền bỉ. Các yêu cầu dự án điển hình đến từ các nhà máy chế biến hóa chất, cơ sở dược phẩm, hệ thống phát điện và các công trình lắp đặt đường ống quy trình khác.
Đối với hơi nước, muối nóng chảy hoặc các điều kiện dịch vụ khắt khe khác, hãy cung cấp môi trường quy trình, nhiệt độ vận hành và áp suất cùng với yêu cầu. Việc lựa chọn vật liệu và cấu trúc vỏ bảo vệ phải được xem xét dựa trên các điều kiện dịch vụ thực tế thay vì chỉ giả định từ tên sản phẩm.
BSTFLEX cũng cung cấp Vỏ bảo vệ mặt bích dạng đai bằng thép không gỉ. Thiết kế dạng đai bao quanh chu vi mặt bích trong khi vẫn để hở các cạnh nhiều hơn.
Sản phẩm được mô tả trên trang này bao gồm các tấm bên xung quanh các lỗ ống và do đó cung cấp hình dạng vỏ bọc kín hơn. Các sản phẩm này nên được lựa chọn theo phạm vi bao phủ yêu cầu, không gian lắp đặt sẵn có và thông số kỹ thuật của dự án.
Việc lắp đặt chỉ nên được thực hiện khi kết nối đường ống ở trạng thái an toàn và theo các quy trình làm việc đã được phê duyệt tại công trường.
Không nên ép vỏ bọc vào mặt bích có kích thước không chính xác. Trong quá trình kiểm tra định kỳ, hãy kiểm tra thân, bản lề và chốt xem có bị biến dạng, hư hỏng hoặc ăn mòn hay không trước khi tái sử dụng.
Vỏ bảo vệ mặt bích bằng thép không gỉ là một lớp vỏ bảo vệ bên ngoài. Đây không phải là kẹp sửa chữa giữ áp suất và không thay thế cho miếng đệm mặt bích, bu lông hoặc các quy trình bảo trì đường ống.
Nếu ứng dụng yêu cầu cụ thể về khuếch tán tia phun, ngăn chặn sương mù, cấu trúc lưới bên trong hoặc hiệu suất tấm chắn tia phun đã được kiểm chứng, các yêu cầu này phải được nêu trong yêu cầu báo giá. Một cấu hình vỏ bảo vệ mặt bích có lót lưới riêng biệt có thể phù hợp hơn tùy thuộc vào thông số kỹ thuật của dự án.
Cung cấp tiêu chuẩn mặt bích, kích thước danh nghĩa, chỉ định áp suất, đường kính ngoài mặt bích, chiều rộng lắp ráp, đường kính ngoài ống và số lượng yêu cầu. Bản vẽ và hình ảnh được khuyến nghị cho các hệ thống lắp đặt không theo tiêu chuẩn.
Có, kích thước tùy chỉnh có thể được xem xét khi cung cấp đúng tiêu chuẩn và kích thước mặt bích. Kích thước vỏ bảo vệ nên được xác nhận từ kết nối thực tế hoặc bản vẽ mặt bích đã được phê duyệt.
Không. Sản phẩm này được xác định bởi vỏ kim loại bao phủ toàn bộ được định hình. Tấm chắn tia phun có lót lưới bao gồm cấu trúc lưới bên trong bổ sung và nên được coi là một cấu hình sản phẩm riêng biệt.
Có. Thân có bản lề và chốt đóng cho phép vỏ bảo vệ được mở ra và tháo rời trong quá trình kiểm tra và bảo trì theo kế hoạch.
Việc bảo vệ van thường đòi hỏi phải xem xét riêng biệt thân van, các kết nối mặt bích, tay cầm hoặc bộ truyền động. Các vỏ bảo vệ mặt bích riêng lẻ có thể được sử dụng trên các kết nối van, trong khi việc bảo vệ van hoàn chỉnh đòi hỏi một thiết kế chuyên dụng.
Gửi cho BSTFLEX bản vẽ mặt bích, tiêu chuẩn, kích thước, chỉ định áp suất và các kích thước đã đo của bạn. Bao gồm môi chất quy trình, nhiệt độ vận hành, áp suất, số lượng yêu cầu và bất kỳ yêu cầu nào về vật liệu hoặc tài liệu.
Đối với các hệ thống lắp đặt không theo tiêu chuẩn, hãy đính kèm hình ảnh mặt trước và mặt bên hiển thị toàn bộ kết nối và thiết bị xung quanh.
Yêu cầu báo giá cho vỏ bảo vệ mặt bích bằng thép không gỉ hoặc gửi email bản vẽ và thông số kỹ thuật của bạn đến sales@pkfiresleeve.com.
