khớp nối giãn nở phi kim loại là một kết nối linh hoạt được sử dụng trong các hệ thống đường ống và xử lý khí công nghiệp để thích ứng với sự giãn nở nhiệt, độ rung, sự lệch trục và chuyển động đa hướng. Thay vì phụ thuộc vào ống xếp kim loại dạng sóng làm phần tử linh hoạt chính, nó sử dụng vải kỹ thuật, vải phủ, lớp đàn hồi hoặc composite được lựa chọn cho môi trường vận hành.

Các khớp nối này đặc biệt phổ biến trong các hệ thống đường ống lớn chở không khí nóng, khí thải, khí ống khói và các loại khí quy trình khác, nơi mà lực phản hồi thấp, khả năng chuyển động lớn và hình học tùy chỉnh là những yếu tố quan trọng.

Một trong những dạng được sử dụng rộng rãi nhất là khớp nối giãn nở bằng vải phi kim loại, kết hợp các loại vải kỹ thuật linh hoạt với các lớp làm kín, gia cố và cách nhiệt tùy theo ứng dụng.

Tại sao lại gọi là “Phi kim loại”?

Thuật ngữ này mô tả vật liệu được sử dụng cho phần tử chuyển động linh hoạt.

Một bộ khớp nối giãn nở hoàn chỉnh vẫn có thể chứa các bộ phận bằng kim loại như:

• Mặt mặt phẳng (Mặt cặp)
• Thanh kẹp
• Khung đỡ
• Tấm lót dòng chảy bên trong
• Bu lông kẹp (Phụ kiện siết)
• Lưới bảo vệ

Tuy nhiên, bộ phận hấp thụ chuyển động chính của hệ thống lại dựa trên hệ thống vật liệu phi kim loại linh hoạt chứ không phải ống xếp kim loại.

Sự khác biệt này cho phép các nhà thiết kế tạo ra các khớp nối có đặc tính cơ học rất khác so với khớp nối giãn nở kim loại truyền thống.

Khớp nối giãn nở phi kim loại được sử dụng ở đâu?

Khớp nối giãn nở phi kim loại thường gắn liền nhất với các hệ thống ống dẫn công nghiệp hơn là các đường ống áp suất cao truyền thống.

Các ứng dụng lắp đặt điển hình bao gồm:

Khớp nối giãn nở phi kim loại giải quyết những vấn đề gì?

Các hệ thống ống dẫn công nghiệp phải chịu những thay đổi về kích thước và cơ học trong quá trình vận hành. Nếu không có kết nối linh hoạt, những thay đổi này có thể truyền tải trọng không mong muốn vào thiết bị, giá đỡ và cấu trúc đường ống.

Sự giãn nở nhiệt

Đường ống thép giãn nở khi nhiệt độ tăng. Khớp nối giãn nở phi kim loại cung cấp một đoạn được kiểm soát để hấp thụ chuyển động này.

Sự co lại do nhiệt

Trong quá trình ngừng hoạt động, đường ống nguội đi và co lại. Khớp nối cũng phải đáp ứng chuyển động trở lại này mà không làm ứng quá mức phần tử linh hoạt.

Độ lệch ngang

Các thiết bị và đoạn ống dẫn có thể di chuyển sang hai bên so với nhau. Các khớp nối bằng vải linh hoạt thường có thể xử lý sự dịch chuyển ngang đáng kể trong một chiều dài lắp đặt tương đối ngắn.

Chuyển động góc

Khi các bề mặt kết nối xoay so với nhau, khớp nối có thể biến dạng xung quanh chu vi của nó để thích ứng với góc tạo ra.

Rung động

Quạt, máy thổi và máy móc quay có thể gây ra rung động. Một khớp nối phi kim loại linh hoạt giúp giảm sự truyền cơ học trực tiếp vào hệ thống ống dẫn được kết nối.

Các loại khớp nối giãn nở phi kim loại phổ biến

Không phải mọi khớp nối phi kim loại đều sử dụng cùng một cấu trúc. Thiết kế phụ thuộc vào nhiệt độ, sự tiếp xúc hóa chất, chuyển động, áp suất và hình học của thiết bị.

Những vật liệu nào được sử dụng?

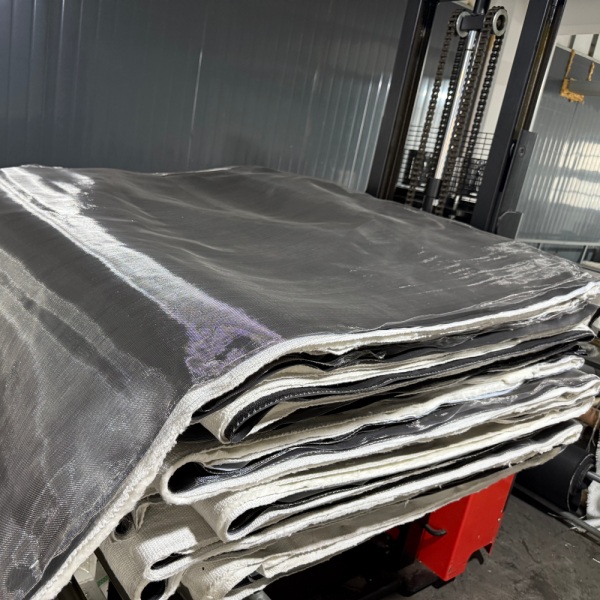

Phần tử linh hoạt có thể được chế tạo từ một vật liệu hoặc nhiều lớp chức năng.

Các vật liệu điển hình bao gồm:

• Vải sợi thủy tinh
• Vải sợi thủy tinh tráng silicone
• Vải kỹ thuật tráng PTFE
• Vải silica cao
• Vật liệu cách nhiệt
• Vải gia cố
• Lưới bảo vệ hoặc lớp lót khi cần thiết

BSTFLEX sản xuất một loạt các vải chịu nhiệt độ cao, thứ có thể được đánh giá như một phần của cấu trúc khe co giãn phi kim loại tùy chỉnh.

Tại sao thường cần nhiều lớp?

Một vật liệu đơn lẻ hiếm khi mang lại mọi đặc tính cần thiết cho một khe co giãn công nghiệp.

Ví dụ:

• Một loại vải chịu nhiệt độ cao có thể cung cấp khả năng chịu nhiệt tuyệt vời nhưng khả năng làm kín khí lại hạn chế.
• Một màng kín khí có thể cần cách nhiệt.
• Một lớp phủ linh hoạt có thể cần gia cố bằng vải dệt.
• Một lớp ngoài cùng có thể cần khả năng chống chịu thời tiết.
• Một lớp bề mặt nóng có thể cần bảo vệ khỏi các hạt mài mòn.

Đây là lý do tại sao nhiều khe co giãn phi kim loại được thiết kế như các hệ thống nhiều lớp thay vì chỉ là một tấm vải đơn lẻ.

Các chức năng lớp điển hình

Khe co giãn phi kim loại có thể hấp thụ bao nhiêu chuyển động?

Không có định mức chuyển động chung.

Khả năng chuyển động phụ thuộc vào hình dạng khe, nhịp linh hoạt, hệ thống vật liệu, áp suất, nhiệt độ và cách bố trí lắp đặt.

Các giá trị chuyển động chính nên được chỉ định riêng biệt:

• Nén dọc trục
• Giãn dọc trục
• Chuyển động ngang
• Chuyển động góc

Đối với mục đích kỹ thuật, một tuyên bố như “chuyển động 40 mm” là không đầy đủ trừ khi hướng của chuyển động đó cũng được xác định.

Khe co giãn phi kim loại có phù hợp với nhiệt độ cao không?

Có, nhưng khả năng chịu nhiệt độ cao phụ thuộc vào toàn bộ cấu trúc khe thay vì định mức của một vật liệu.

Trong các ứng dụng nhiệt khắc nghiệt, một lớp bảo vệ bên trong và gói cách nhiệt có thể được sử dụng để giảm nhiệt độ truyền đến màng làm kín khí và các thành phần linh hoạt bên ngoài.

Dữ liệu nhiệt độ quan trọng bao gồm:

• Nhiệt độ vận hành liên tục
• Nhiệt độ dao động tối đa
• Thời gian duy trì nhiệt độ đỉnh
• Tần suất khởi động và dừng máy
• Tiếp xúc với nhiệt bức xạ
• Vận tốc khí

Vì lý do này, việc lựa chọn khớp nối chỉ bằng cách yêu cầu “vải 1000°C” không phải là một phương pháp kỹ thuật đáng tin cậy.

Áp suất dương và âm

Các đường ống công nghiệp có thể vận hành dưới áp suất dương hoặc áp suất âm.

Cả hai điều kiện này đều ảnh hưởng đến cấu tạo khớp nối.

Dưới áp suất dương, phần tử linh hoạt bị đẩy ra ngoài. Dưới áp suất âm, hệ thống có thể kéo các lớp linh hoạt vào trong về phía dòng khí.

Tùy thuộc vào kích thước khớp nối và điều kiện vận hành, có thể cần đến giá đỡ bên trong, tấm lót hoặc các đặc điểm cấu trúc khác để kiểm soát sự biến dạng.

Tại sao các hệ thống đường ống lớn thường sử dụng khớp nối phi kim loại

Một trong những ưu điểm ứng dụng mạnh mẽ nhất là khả năng mở rộng quy mô.

Đường ống công nghiệp có thể rộng hoặc cao vài mét. Việc sản xuất ống thổi kim loại linh hoạt ở những kích thước đó có thể trở nên phức tạp về mặt cơ học và nặng nề.

Khớp nối làm từ vải có thể được sản xuất bao quanh các hình dạng tròn, vuông hoặc chữ nhật lớn trong khi vẫn duy trì lực đàn hồi tương đối thấp.

Điều này làm cho các khớp nối giãn nở phi kim loại đặc biệt hấp dẫn đối với các hệ thống xử lý khí lớn.

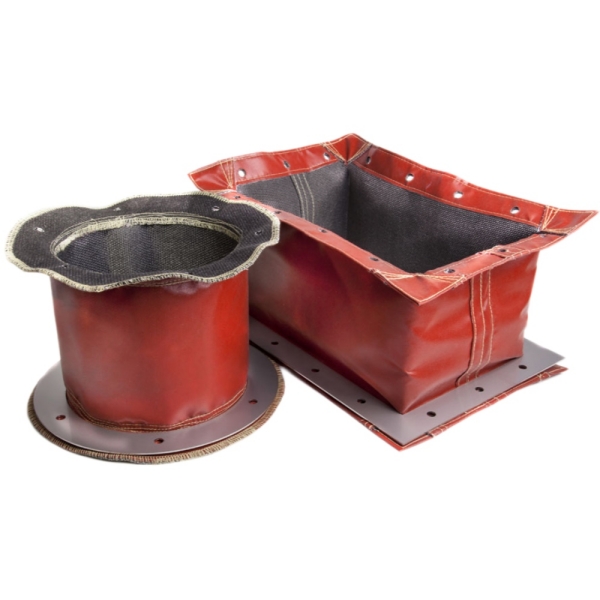

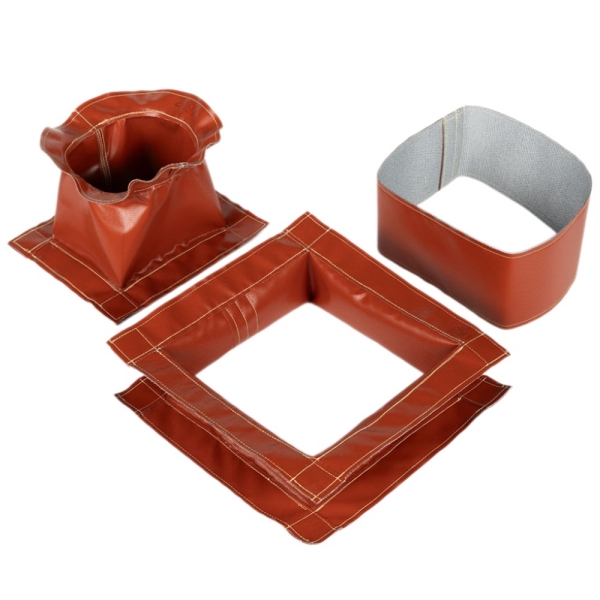

Khớp nối giãn nở phi kim loại hình chữ nhật so với hình tròn

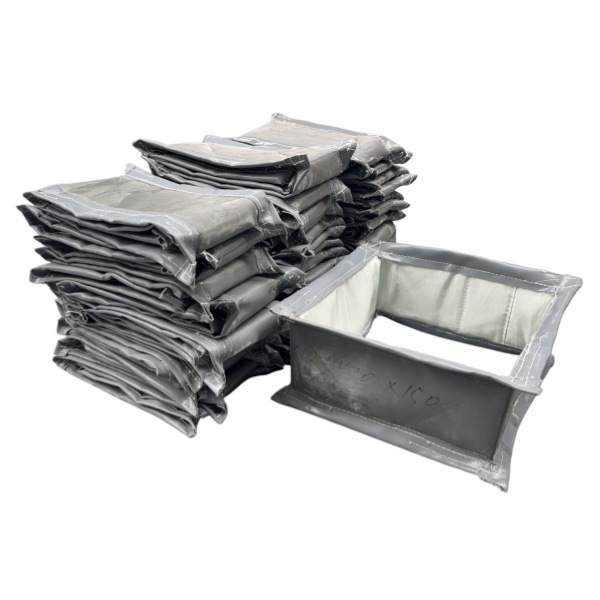

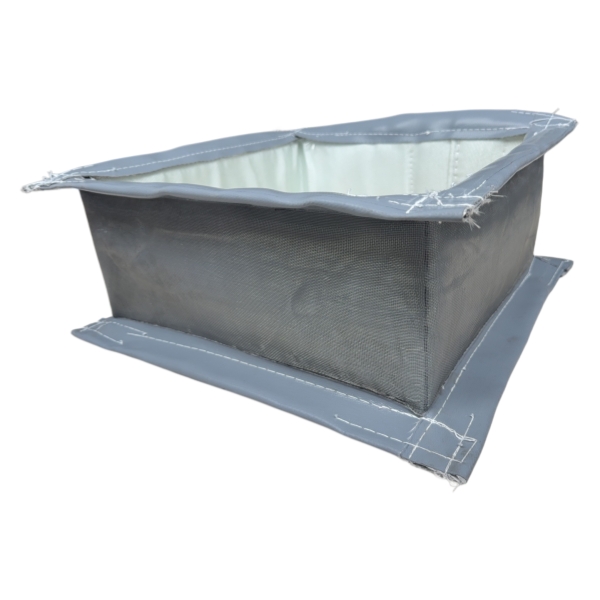

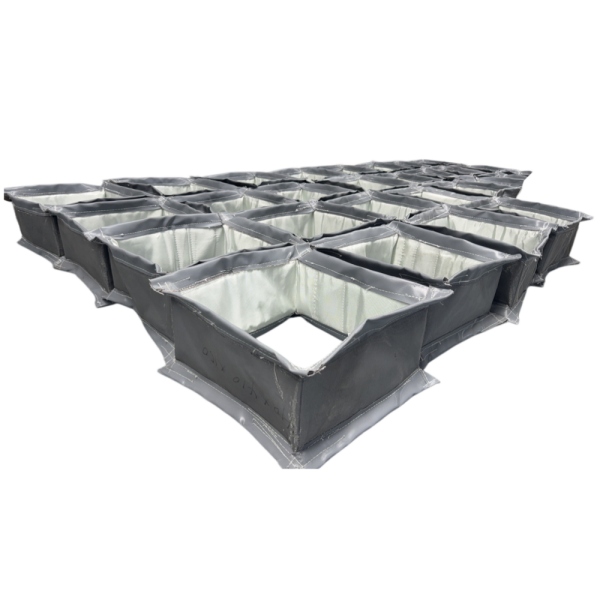

Thiết kế hình chữ nhật

Khớp nối hình chữ nhật được sử dụng rộng rãi trong các nhà máy điện, nhà máy xi măng, nhà máy thép và đường ống lò nung. Cấu tạo góc đòi hỏi sự chú ý cẩn thận vì các góc không biến dạng theo cùng một cách như các đoạn thẳng dài.

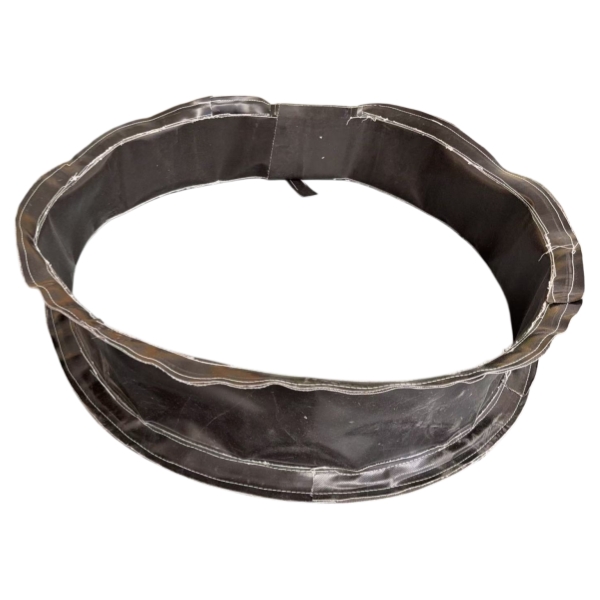

Thiết kế hình tròn

Các thiết kế hình tròn phổ biến xung quanh quạt, đường ống hình trụ và hệ thống xả. Chu vi liên tục của chúng thường tạo ra hình dạng đồng nhất hơn.

Cả hai đều có thể được sản xuất theo thiết kế tùy chỉnh dựa trên kích thước thiết bị và yêu cầu chuyển động.

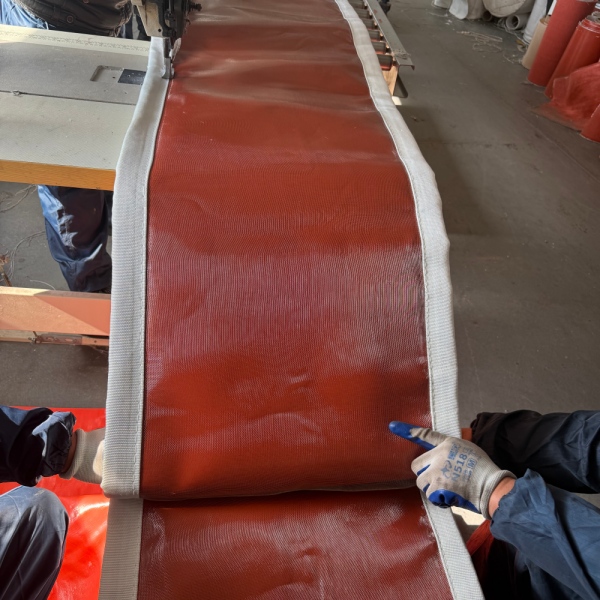

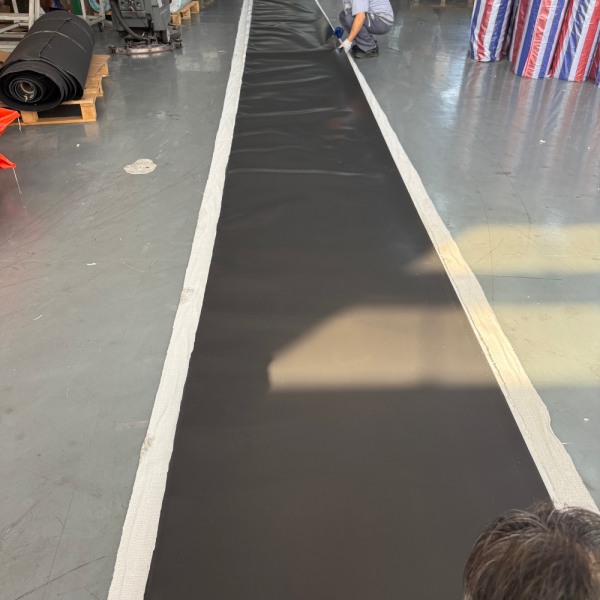

Khớp nối giãn nở phi kim loại dạng đai là gì?

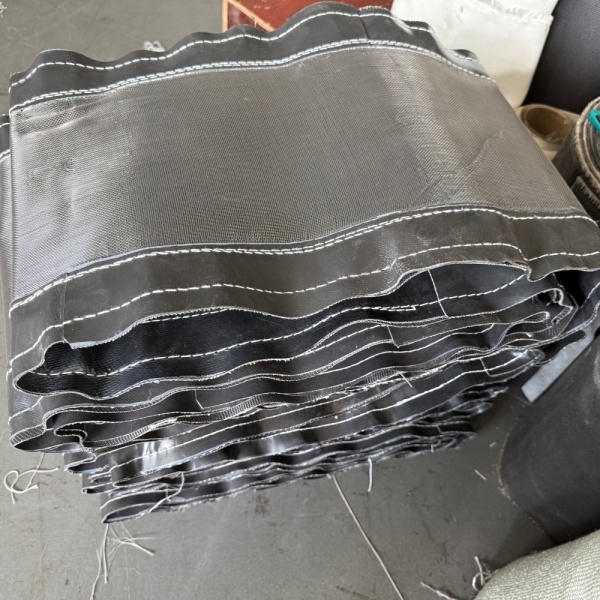

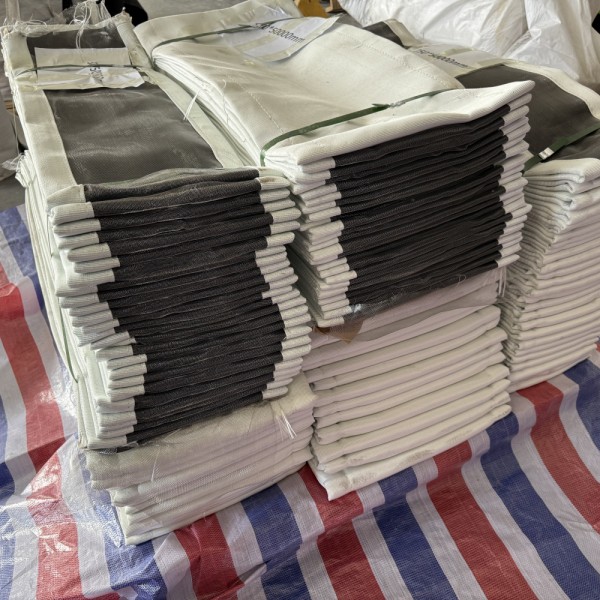

Thiết kế dạng đai sử dụng một đai vải linh hoạt được gắn giữa các khung kim loại hoặc các đoạn đường ống hiện có.

Cách sắp xếp này có thể đặc biệt hữu ích cho các hệ thống lớn vì đai linh hoạt có thể được thay thế riêng biệt với phần khung thép xung quanh nếu cấu trúc kim loại vẫn còn sử dụng được.

Do đó, các thiết kế dạng đai rất phổ biến trong các dự án bảo trì và thay thế.

Sự khác biệt giữa khớp nối giãn nở phi kim loại và khớp nối giãn nở cao su là gì?

Các thuật ngữ này có thể chồng chéo trong một số thị trường, nhưng chúng không phải lúc nào cũng có thể thay thế cho nhau.

Khớp nối giãn nở cao su thường là các sản phẩm đàn hồi được đúc sẵn, được sử dụng trong các hệ thống đường ống và kết nối thiết bị.

Khớp nối giãn nở vải phi kim loại công nghiệp thường được cấu tạo từ các loại vải kỹ thuật có lớp phủ và các vật liệu nhiều lớp, và chủ yếu liên quan đến các hệ thống đường ống dẫn môi chất khí.

Hai dòng sản phẩm này có thể khác biệt đáng kể về:

• Khả năng chịu áp suất
• Khả năng chịu nhiệt độ
• Hình học
• Chuyển động
• Môi chất
• Phương pháp cấu tạo

Sự khác biệt giữa khớp nối giãn nở phi kim loại và ống thổi kim loại là gì?

Sự khác biệt cốt lõi nằm ở phần tử linh hoạt.

Ống thổi kim loại sử dụng các nếp gấp kim loại được tạo hình. Khớp nối phi kim loại sử dụng màng linh hoạt, đai vải hoặc kết cấu composite.

Điều này tạo ra các đặc tính kỹ thuật khác nhau.

Làm thế nào để biết ứng dụng của bạn có cần Khớp nối giãn nở phi kim loại hay không

Giải pháp phi kim loại thường đáng để đánh giá nếu dự án của bạn bao gồm một vài điều kiện sau đây:

Thông tin cần thiết trước khi đặt hàng

Đối với thiết kế tùy chỉnh, nhà sản xuất cần nhận đủ dữ liệu để hiểu toàn bộ môi trường vận hành.

1. Hình dạng và kích thước— tròn, chữ nhật, vuông hoặc tùy chỉnh.
2. Chiều dài giữa hai mặt — không gian lắp đặt hiện có.
3. Nhiệt độ — bình thường và tối đa.
4. Áp suất — dương hoặc âm.
5. Khí quy trình — thành phần và điều kiện độ ẩm.
6. Chuyển động — các giá trị dọc trục, lệch trục và góc.
7. Vận tốc khí — đặc biệt ở những nơi có thể xảy ra mài mòn.
8. Bụi hoặc hạt — tro, bụi xi măng hoặc các chất rắn khác.
9. Tác động hóa chất — axit, khí kiềm hoặc sự ngưng tụ.
10. Bản vẽ — ưu tiên cho các dự án thay thế và OEM.

Khớp Co Co Dãn Vải Phi Kim Tùy Chỉnh từ BSTFLEX

BSTFLEX sản xuất tùy chỉnh khớp co dãn vải phi kim cho các hệ thống đường ống công nghiệp, khí thải, khí nóng và khí thải lò.

Các kết cấu có sẵn có thể bao gồm dạng tròn, hình chữ nhật, hình vuông và các hình dạng phi tiêu chuẩn với vật liệu linh hoạt được lựa chọn theo nhiệt độ vận hành, áp suất, môi chất quy trình, chuyển động và điều kiện lắp đặt.

Để biết chi tiết sản phẩm, tùy chọn vật liệu và năng lực sản xuất tùy chỉnh, hãy truy cập trang Khớp Co Dãn Vải Phi Kim BSTFLEX.

Để nhận báo giá, vui lòng gửi kích thước đường ống, nhiệt độ vận hành, áp suất, khí quy trình, yêu cầu chuyển động, chiều dài nối mặt, số lượng và bản vẽ hiện có.
