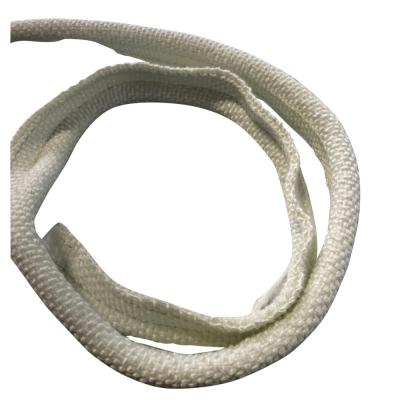

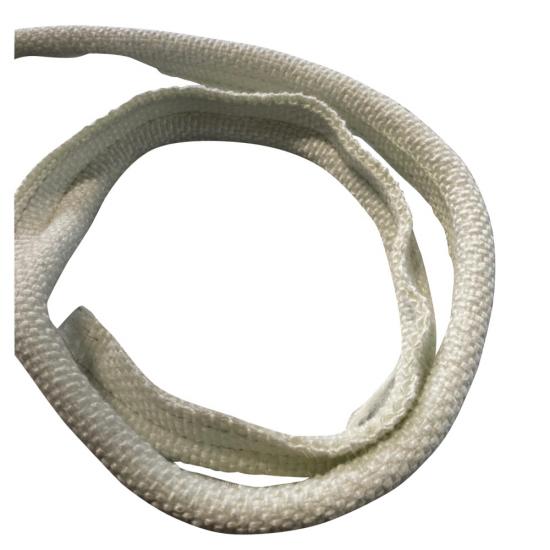

Vỏ sợi thủy tinh, lõi thép không gỉ, gioăng hình nòng nọc.

CáiVỏ sợi thủy tinh, lõi thép không gỉ, gioăng hình nòng nọc.Đây là một loại gioăng cách nhiệt công nghiệp được thiết kế cho cửa lò nướng, tấm cửa lò nung, vỏ bọc gia nhiệt, thiết bị chế biến và hệ thống nhiệt OEM. Nó kết hợp lớp vỏ ngoài bằng sợi thủy tinh dệt linh hoạt với lõi bên trong bằng thép không gỉ để tạo ra một gioăng hình bóng đèn và đuôi đàn hồi cho các ứng dụng yêu cầu nén lặp đi lặp lại và định vị đáng tin cậy.

Lớp vỏ bằng sợi thủy tinh tạo thành lớp cách nhiệt bên ngoài và mang lại sự linh hoạt xung quanh các đoạn thẳng, góc cạnh và các bề mặt làm kín hơi không đều. Bên trong bóng đèn, lõi thép không gỉ giúp duy trì hình dạng gioăng và cung cấp sự hỗ trợ cơ học trong các chu kỳ đóng mở lặp đi lặp lại.

BSTFLEX sản xuất các sản phẩm theo yêu cầu.gioăng hình nòng nọc bằng sợi thủy tinhVới nhiều đường kính bóng đèn, chiều rộng đuôi, chiều dài tổng thể và cấu tạo lõi thép không gỉ khác nhau. Gioăng có thể được phát triển dựa trên bản vẽ của khách hàng, mẫu hiện có hoặc kích thước thiết bị cho các ứng dụng OEM và thay thế.

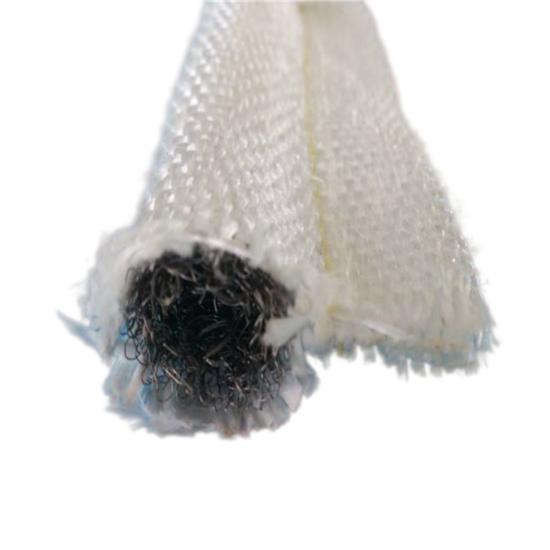

Cấu tạo vỏ bằng sợi thủy tinh và lõi bằng thép không gỉ

Hiệu suất của gioăng hình nòng nọc này đến từ sự tương tác giữa lớp vải bọc, lõi kim loại và hình dạng bóng đèn-đuôi.

Cách thức hoạt động của gioăng hình nòng nọc lõi thép không gỉ

Gioăng hình nòng nọc sử dụng một bầu nén để tạo ra lớp bịt kín và một đuôi phẳng để cố định gioăng vào thiết bị.

Khi cửa lò nướng, tấm chắn lò hoặc vỏ bọc đóng lại, bề mặt tiếp xúc sẽ nén phần bầu. Lõi thép không gỉ sẽ biến dạng trong phạm vi nén được thiết kế trong khi vẫn giúp bầu giữ được độ bền cấu trúc.

Lớp vỏ sợi thủy tinh bên ngoài chuyển động theo lõi và tạo ra một bề mặt tiếp xúc bằng vải mềm dẻo giữa các bộ phận của thiết bị.

Khi cửa mở ra, lõi thép không gỉ giúp bóng đèn phục hồi về hình dạng ban đầu. Điều này làm cho cấu trúc này đặc biệt phù hợp với các thiết bị được đóng mở nhiều lần trong quá trình vận hành hoặc bảo trì.

Tại sao nên sử dụng lõi thép không gỉ?

Vật liệu lõi có ảnh hưởng lớn đến hiệu suất của gioăng hình nòng nọc.

So với lõi chỉ làm bằng sợi mềm, lõi thép không gỉ mang lại khả năng gia cường cơ học và độ ổn định hình dạng tốt hơn. Điều này rất có giá trị trong trường hợp gioăng phải chịu nhiều chu kỳ nén, rung động, thao tác hoặc tiếp xúc cơ học thường xuyên.

Những lợi ích điển hình của lõi thép không gỉ bao gồm:

• Khả năng giữ hình dạng bóng đèn được cải thiện.
• Khả năng phục hồi tốt sau khi nén
• Tăng cường cơ học cho biên dạng niêm phong
• Khả năng chống chịu với các chu kỳ đóng mở lặp đi lặp lại
• Định vị ổn định trong hệ thống niêm phong cửa công nghiệp
• Tương thích với nhiều cấu hình vỏ sợi thủy tinh khác nhau.

Tại sao nên sử dụng nắp đậy bằng sợi thủy tinh?

Vải sợi thủy tinh dệt được sử dụng rộng rãi trong việc bịt kín nhiệt công nghiệp vì nó kết hợp tính linh hoạt, độ ổn định kích thước và khả năng chịu nhiệt độ cao hữu ích.

Cấu trúc dệt cho phép gioăng uốn cong theo hình dạng thiết bị và thích ứng với những chỗ không đều nhỏ, đồng thời bảo vệ lõi kim loại khỏi tiếp xúc trực tiếp với các bộ phận xung quanh.

Đối với các ứng dụng yêu cầu các đặc tính bề mặt khác, kết cấu sợi thủy tinh cũng có thể được phát triển với các phương pháp xử lý hoặc phủ lớp bổ sung tùy theo điều kiện hoạt động.

Hiệu suất ở nhiệt độ cao

Gioăng hình nòng nọc lõi thép không gỉ và vỏ sợi thủy tinh thường được lựa chọn cho các ứng dụng làm kín công nghiệp ở nhiệt độ trung bình đến cao.

Các kết cấu tương đương trong ngành được công bố cho nhiệt độ hoạt động khoảng 1000°F / 538°C. Nhiệt độ hoạt động thực tế cho phép phụ thuộc vào loại sợi thủy tinh cụ thể, cấu trúc lõi thép không gỉ, vật liệu khâu, điều kiện nén và môi trường xung quanh.

Đối với hoạt động liên tục gần phạm vi nhiệt độ cao nhất, BSTFLEX khuyến nghị nên xác nhận nhiệt độ vận hành thực tế, thời gian tiếp xúc và điều kiện lắp đặt trước khi lựa chọn vật liệu cuối cùng.

Ưu điểm chính của sản phẩm

• Cấu trúc làm kín bóng đèn và đuôi linh hoạt
• Vỏ ngoài bằng sợi thủy tinh dệt
• Lõi bên trong được gia cường bằng thép không gỉ
• Khả năng phục hồi tốt dưới tác động nén lặp đi lặp lại.
• Thích hợp cho các bề mặt tiếp xúc không bằng phẳng
• Hỗ trợ cơ học từ lõi kim loại
• Khả năng chống mài mòn hữu ích
• Được thiết kế cho việc hàn nhiệt công nghiệp.
• Kích thước bóng đèn và đèn hậu tùy chỉnh
• Có sẵn cho các dự án gioăng OEM và thay thế.

Ứng dụng điển hình

Cáigioăng hình nòng nọc lõi thép không gỉ sợi thủy tinhCó thể được sử dụng trong nhiều loại thiết bị nhiệt, bao gồm:

• Cửa lò nướng công nghiệp
• Cửa lò sưởi
• Thiết bị xử lý nhiệt
• Lò nướng theo mẻ
• Lò sấy
• Lò sơn tĩnh điện
• Lò nướng cỡ lớn
• Buồng nhiệt
• Tấm truy cập
• Máy sưởi công nghiệp
• Cửa tiếp cận lò hơi
• Vỏ cách nhiệt
• Thiết bị sưởi ấm OEM
• Máy móc chế biến công nghiệp

Niêm phong cửa lò nướng công nghiệp

Cửa lò công nghiệp phải chịu chu kỳ nhiệt lặp đi lặp lại và đóng mở thường xuyên. Do đó, gioăng phải đảm bảo cả khả năng chịu nhiệt và độ nén cơ học ổn định.

MỘTgioăng cửa lò nướng bằng sợi thủy tinh hình nòng nọcVới lõi thép không gỉ, gioăng có phần bầu được gia cố, có thể chịu được áp lực đóng cửa trong khi vẫn duy trì được hình dạng kín khít nhất định.

Phần đuôi lắp đặt có thể được cố định phía sau thanh giữ hoặc được gắn bằng các phương pháp buộc cơ khí khác tùy theo thiết kế của lò nướng.

Gioăng cửa lò và gioăng tấm che tiếp cận

Các tấm che cửa lò nung và cửa thiết bị có thể phát sinh sự thay đổi về khe hở làm kín do dung sai chế tạo, giãn nở nhiệt và quá trình sử dụng lặp đi lặp lại.

Bóng đèn có thể nén được của gioăng hình nòng nọc giúp bù đắp những biến đổi về kích thước này hiệu quả hơn so với băng vải mỏng phẳng trong nhiều ứng dụng làm kín cửa.

Trong trường hợp nhiệt độ vận hành vượt quá phạm vi hoạt động thực tế của các kết cấu sợi thủy tinh tiêu chuẩn, có thể xem xét các vật liệu thay thế như silica hoặc vải gốm.

Lõi thép không gỉ so với lõi dây sợi thủy tinh

So sánh lõi thép không gỉ và lõi Inconel cho gioăng hình nòng nọc

Cả thép không gỉ và Inconel đều có thể được sử dụng làm vật liệu gia cường kim loại bên trong gioăng hình nòng nọc, nhưng chúng không thể thay thế cho nhau trong mọi ứng dụng.

Lõi thép không gỉ thường được lựa chọn khi cần khả năng gia cường cơ học và hiệu suất nhiệt tốt với chi phí vật liệu hợp lý.

Lõi Inconel có thể được ưu tiên sử dụng trong môi trường nhiệt khắc nghiệt hơn hoặc các ứng dụng mà bản thân lõi kim loại cần có khả năng chịu nhiệt cao hơn.

Sự lựa chọn cuối cùng nên dựa trên nhiệt độ hoạt động liên tục, nhiệt độ đỉnh, môi trường, chu kỳ cơ học và tuổi thọ dự kiến ​​chứ không chỉ dựa vào tên vật liệu.

Kích thước bóng đèn và đèn hậu tùy chỉnh

Gioăng hình nòng nọc nên được lựa chọn sao cho phù hợp với khe hở làm kín thực tế và cách bố trí lắp đặt, chứ không chỉ dựa vào chiều rộng tổng thể.

BSTFLEX có thể tùy chỉnh:

• Đường kính bóng đèn
• Hình dạng bóng đèn
• Chiều rộng đuôi
• Chiều rộng tổng thể của biên dạng
• Chiều dài gioăng
• Cấu trúc vải sợi thủy tinh
• Cấu trúc lõi bằng thép không gỉ
• Mật độ lõi và khả năng phục hồi
• Cấu hình lắp đặt
• Cắt theo chiều dài
• Hình dạng được chế tạo theo yêu cầu

Thông số kỹ thuật sản phẩm điển hình

Sản xuất gioăng hình nòng nọc theo yêu cầu

Gioăng thay thế thường cần phải phù hợp với hình dạng thiết bị hiện có hơn là kích thước trong catalog.

BSTFLEX có thể sản xuấtgioăng lõi thép không gỉ tùy chỉnh hình nòng nọctheo:

• Bản vẽ của khách hàng
• Các mẫu gioăng hiện có
• Kích thước mặt cắt ngang
• Ảnh chụp thiết bị
• Nhiệt độ hoạt động
• Yêu cầu nén
• Số lượng yêu cầu hàng năm

Đối với các ứng dụng đặc biệt, có thể phát triển các lớp phủ và lõi thay thế, bao gồm vải silica, vải gốm, vải bazan, vải aramid, lưới thép không gỉ và cấu trúc lưới Inconel.

Cách thức chỉ định loại gioăng này cho yêu cầu báo giá (RFQ)

Để nhận được báo giá chính xác, vui lòng cung cấp các thông tin sau (nếu có):

• Đường kính ngoài của bóng đèn
• Chiều rộng đuôi
• Độ dài yêu cầu
• Nhiệt độ hoạt động
• Nhiệt độ tối đa
• Khoảng hở niêm phong ước tính
• Dự kiến ​​bóng đèn bị nén
• Số lượng
• Loại ứng dụng hoặc thiết bị
• Bản vẽ hoặc ảnh chụp con dấu hiện có

Câu hỏi thường gặp

Gioăng hình nòng nọc lõi thép không gỉ sợi thủy tinh là gì?

Đây là loại gioăng nhiệt dạng bóng đèn và đuôi, được chế tạo với lớp vỏ ngoài bằng sợi thủy tinh dệt bao quanh lõi bên trong bằng thép không gỉ. Phần bóng đèn tạo ra lớp đệm kín bằng lực nén, còn phần đuôi là khu vực lắp đặt.

Tại sao thép không gỉ lại được sử dụng bên trong bóng đèn?

Lõi thép không gỉ gia cố gioăng, hỗ trợ hình dạng bóng đèn và mang lại độ đàn hồi trong các chu kỳ nén và giãn lặp đi lặp lại.

Loại hải cẩu nòng nọc này được sử dụng ở đâu?

Các ứng dụng điển hình bao gồm cửa lò công nghiệp, cửa ra vào lò nung, vỏ cách nhiệt, thiết bị xử lý nhiệt, lò sấy, lò sơn tĩnh điện và hệ thống sưởi ấm OEM.

Có thể tùy chỉnh đường kính bóng đèn không?

Vâng. BSTFLEX có thể sản xuất các đường kính bóng đèn, chiều rộng đuôi và hình dạng tổng thể khác nhau tùy theo khe hở làm kín của thiết bị và thiết kế lắp đặt.

Lõi thép không gỉ có thể được thay thế bằng Inconel không?

Đúng vậy. Lưới Inconel có thể được lựa chọn cho các ứng dụng yêu cầu hiệu suất lõi kim loại khác nhau. Vật liệu phù hợp phụ thuộc vào nhiệt độ, môi trường và các yêu cầu cơ học.

BSTFLEX có thể sản xuất lại một miếng đệm hiện có từ một mẫu không?

Có. Mẫu gioăng hiện có, bản vẽ mặt cắt ngang hoặc kích thước chi tiết có thể được sử dụng để phát triển gioăng thay thế hoặc gioăng OEM.

Yêu cầu sản xuất gioăng hình nòng nọc bằng sợi thủy tinh theo yêu cầu riêng.

BSTFLEX sản xuấtVỏ sợi thủy tinh, lõi thép không gỉ, gioăng hình nòng nọc.Dùng cho lò công nghiệp, lò nung, thiết bị xử lý nhiệt và hệ thống niêm phong OEM.

Vui lòng gửi cho chúng tôi thông số kỹ thuật gioăng, đường kính bóng, chiều rộng đuôi, chiều dài yêu cầu, nhiệt độ hoạt động và số lượng. Nếu bạn đang thay thế gioăng hiện có, hình ảnh, bản vẽ hoặc mẫu vật lý có thể được sử dụng để phát triển sản phẩm và báo giá.
