Khớp nối giãn nở bằng vải cho nhà máy xi măng và ống dẫn lò nung

Khe co giãn bằng vải cho nhà máy xi măngCác khớp nối mềm được sử dụng trong các ống dẫn khí công nghiệp để đáp ứng sự giãn nở nhiệt và dịch chuyển thiết bị theo yêu cầu. Trong hệ thống ống dẫn liên quan đến lò nung, ống xả bộ phận gia nhiệt sơ bộ và mạch làm mát clinker, cấu tạo của chúng phải đáp ứng các điều kiện tại từng khớp nối riêng lẻ—không chỉ đơn thuần là nhiệt độ cao nhất liên quan đến dây chuyền sản xuất.

Dây đai chịu nhiệt vẫn có thể bị hư hại do dòng chảy mài mòn, bụi bẩn bị kẹt hoặc tiếp xúc với lớp lót. Một dây đai thay thế phù hợp với mặt bích hiện có vẫn có thể không phù hợp nếu dung sai chuyển động hoặc thông số kỹ thuật vận hành của nó không đầy đủ.

BSTFLEX sản xuấtkhớp nối giãn nở bằng vải phi kim loại tùy chỉnhDùng cho hệ thống ống dẫn khí nóng, khí thải và khí khói công nghiệp. Đối với các dự án xi măng, điểm xuất phát là vị trí thiết bị, điều kiện quy trình và chuyển động cần thiết tại mỗi mối nối.

Phạm vi:Bài viết này đề cập đến các kết nối linh hoạt giữa các đoạn ống dẫn cố định và thiết bị. Nó không đề cập đến các gioăng kín đầu vào hoặc đầu ra quay của lò quay, hoặc các khe hở giãn nở trong lớp lót chịu lửa.

Một nhà máy xi măng, nhiều hệ thống ống dẫn với các nhiệm vụ khác nhau.

"Khớp nối giãn nở lò nung xi măng" không phải là mô tả dịch vụ đầy đủ. Hãy xác định vị trí kết nối ống dẫn trên bản vẽ nhà máy và nêu rõ những gì đi qua đó. Kết nối ống xả của bộ gia nhiệt sơ bộ và kết nối thu hồi nhiệt của bộ làm mát cần có thông số kỹ thuật riêng biệt, ngay cả khi kích thước của chúng tương tự nhau.

Sự mài mòn do bụi và sự tích tụ bụi là hai vấn đề khác nhau.

Trong môi trường khí chứa nhiều hạt bụi, lớp lót bên trong có thể bảo vệ dây đai mềm khỏi tiếp xúc trực tiếp với khí và các hạt bụi. Lớp chắn tích tụ có mục đích khác: hạn chế sự tích tụ hạt bụi trong khoang khớp nối. Lớp chắn không thể thay thế lớp lót, và cả hai bộ phận đều không thể thay thế bộ phận làm kín khí.

Sự khác biệt này rất quan trọng khi xem xét một mối nối bị hỏng. Sự mài mòn bề mặt cho thấy cần phải điều tra khác so với một khoang chứa đầy vật liệu. Việc chỉ đơn giản chỉ định loại vải dày hơn có thể không làm thay đổi đường tiếp xúc ban đầu.

Đối với các mối nối dễ bị bám bụi, hãy yêu cầu nhà thiết kế giải thích cách thức lắp ráp xử lý dòng chảy trực tiếp, sự xâm nhập của chất rắn vào khoang và không gian cần thiết cho sự chuyển động. Xác định hướng lắp đặt và hướng dòng chảy. Không được thêm vật liệu đóng gói rời rạc hoặc bịt kín khe hở rõ ràng mà không có sự chấp thuận; việc thay đổi tùy ý có thể cản trở sự chuyển động dự định.

Áp suất âm làm thay đổi hình dạng của vết rò rỉ.

Áp suất tác động lên phần tử mềm dẻo. Khi ống dẫn hoạt động dưới áp suất môi trường, không khí bên ngoài có thể xâm nhập qua chỗ rò rỉ thay vì khí công nghiệp thoát ra ngoài. Do đó, việc không thấy đám bụi bốc lên không chứng tỏ mối nối đã được bịt kín.

Áp suất âm cũng có thể kéo dây đai vào trong. Việc xem xét thiết kế cần tính đến vị trí của nó so với các lớp lót và các bộ phận bên trong khác, bao gồm cả ảnh hưởng của chuyển động đồng thời của ống dẫn. Một mối nối trông có vẻ thông thoáng ở vị trí tắt máy có thể không có cùng khoảng hở khi vận hành.

Hãy chỉ rõ dấu, đơn vị, giá trị bình thường và giới hạn thiết kế của áp suất. Bao gồm cả các dao động áp suất đã biết gần quạt hoặc van điều tiết. Mô tả hiện tượng rung lắc quan sát được thay vì giả định rằng mọi băng tải chuyển động đều hoạt động bình thường.

Giảm lượng không khí xâm nhập có thể là mục tiêu bảo trì, nhưng bất kỳ sự cải thiện nào được tuyên bố về hiệu suất năng lượng của quạt hoặc hiệu suất quy trình đều phải dựa trên các phép đo thực tế tại nhà máy. Việc chỉ thay thế vải không đảm bảo tiết kiệm được chi phí.

Tách biệt nhiệt độ quy trình khỏi nhiệt độ vật liệu.

Luồng khí, lớp cách nhiệt và màng niêm phong bên ngoài không nhất thiết phải hoạt động ở cùng một nhiệt độ.khớp nối giãn nở vải chịu nhiệt độ caoCó thể sử dụng bao bì cách nhiệt để bảo vệ các vật liệu có tính linh hoạt và khả năng bịt kín khí.

Việc lựa chọn vật liệu cần phải xác định chức năng của từng thành phần. Sợi thủy tinh có thể dùng để gia cường; vải phủ silicon hoặc các cấu trúc gốc PTFE có thể dùng làm lớp phủ linh hoạt hoặc lớp bịt kín; vải silica và vật liệu cách nhiệt phù hợp có thể cung cấp thêm khả năng cách nhiệt khi cần thiết. Tính phù hợp của chúng phụ thuộc vào điều kiện thực tế và toàn bộ cấu trúc.

Không có loại "vật liệu phủ cho nhà máy xi măng" nào có thể đáp ứng đồng thời các yêu cầu về nhiệt độ, thành phần hóa học, mài mòn và chuyển động. Việc lựa chọn lớp phủ phải tính đến môi trường xử lý và độ ẩm hoặc nước ngưng tụ, chứ không chỉ dựa vào giá trị chịu nhiệt đã công bố.

Để đánh giá về mặt nhiệt, hãy cung cấp nhiệt độ bình thường, nhiệt độ vượt ngưỡng tối đa và thời gian vượt ngưỡng, điều kiện khởi động và tắt máy, và bố trí cách nhiệt ống dẫn hiện có. Không được che phủ khớp giãn nở bằng vật liệu cách nhiệt bên ngoài bổ sung trừ khi thiết kế đã được phê duyệt cho phép. Thay đổi khả năng tản nhiệt có thể làm thay đổi nhiệt độ của phần tử mềm.

Kiểm tra khớp ở các vị trí chuyển động của nó.

Các khe co giãn bằng vải có thể chịu được chuyển động theo nhiều hướng khi được thiết kế cho sự kết hợp cụ thể. Thiết kế cần xác định sự nén dọc trục, sự giãn dọc trục, chuyển động ngang theo cả hai hướng và dịch chuyển góc. Nêu rõ những chuyển động nào xảy ra đồng thời.

Phân biệt vị trí lắp đặt nguội với vị trí dịch chuyển vận hành. Độ lệch cố định, thiết lập trước có chủ đích và chuyển động tuần hoàn không phải là các mục có thể thay thế cho nhau trên bản vẽ.

Đối với hệ thống ống dẫn hình chữ nhật, hãy yêu cầu thông tin chi tiết về các góc và xem xét toàn bộ chu vi. Kích thước lỗ mở không phải là yếu tố duy nhất quyết định đai, hình dạng kẹp hoặc khoảng hở lót có sẵn. Hướng dẫn của chúng tôi vềKhớp nối giãn nở bằng vải hình chữ nhật dùng cho hệ thống ống dẫn khí công nghiệp.bao gồm các yếu tố về kích thước này.

Kỹ sư nhà máy cũng cần xác nhận rằng cách bố trí kết nối và các giá đỡ xung quanh là phù hợp. Thông số kỹ thuật của khe co giãn không được dựa vào độ linh hoạt của vật liệu để bù đắp cho chuyển động kết cấu không xác định.

Hãy đọc kỹ mô hình hư hỏng trước khi thay đổi thông số kỹ thuật.

Hãy sử dụng các phát hiện khi kiểm tra để đặt câu hỏi, chứ không phải để chẩn đoán ngay lập tức. Các ví dụ dưới đây là những gợi ý để điều tra chứ không phải là bằng chứng về một cơ chế hỏng hóc cụ thể.

Ghi lại thời điểm hư hỏng xuất hiện lần đầu và những thay đổi trước đó. Tình trạng vận hành đã được sửa đổi cần được xem xét rõ ràng thay vì giấu kín trong đơn đặt hàng lặp lại cho mã phụ tùng trước đó.

Coi việc thay thế trong thời gian ngừng hoạt động như một gói công việc được xác định rõ.

Trước khi ngừng hoạt động theo kế hoạch, hãy phân tách phạm vi cung cấp thành phần mềm dẻo, bảo vệ bên trong và kết cấu kim loại. Nêu rõ đơn đặt hàng chỉ bao gồm dây đai thay thế, dây đai có lớp cách điện hoặc các bộ phận kiểm soát tích tụ, hay toàn bộ cụm lắp ráp.

Xác nhận quyền truy cập trước khi chọn hình thức giao hàng. Băng tải khép kín, băng tải hở yêu cầu khu vực thi công được phê duyệt và hệ thống lắp ghép từng phần có các yêu cầu lắp đặt khác nhau. Thống nhất hướng dẫn lắp ráp, phụ kiện, chuẩn bị lỗ khoan và trách nhiệm thi công tại công trường trước khi giao hàng.

Đối với các mối nối hiện có, hãy phân biệt khoảng cách lắp đặt đo được với kích thước hoàn thiện của dây đai thay thế. Sử dụng bản vẽ và hồ sơ khảo sát đã được phê duyệt—không chỉ kích thước của bộ phận bị mòn. Xem thêmCách đo và xác định kích thước khe co giãn bằng vải thay thếĐể biết quy trình khảo sát chi tiết.

Kiểm tra an toàn:Việc kiểm tra hoặc tháo dỡ trực tiếp yêu cầu phải có sự cho phép của cơ quan chức năng, bao gồm việc cách ly, nhiệt độ an toàn, giảm áp suất và lối tiếp cận phù hợp. Áp dụng giấy phép làm việc và các quy trình làm việc trong không gian hạn chế khi cần thiết. Không được nới lỏng mối nối ống dẫn đang hoạt động hoặc làm xáo trộn các chất lắng đọng mà không có kế hoạch làm việc được phê duyệt.

Khi nhận hàng, hãy kiểm tra phạm vi và thông tin nhận dạng được cung cấp so với các tài liệu đã được phê duyệt. Giải quyết các vấn đề về linh kiện bị thiếu hoặc hướng dẫn lắp đặt không rõ ràng trước khi bắt đầu công việc bảo trì.

Những giấy tờ cần gửi kèm theo yêu cầu báo giá (RFQ) cho khe co giãn nhà máy xi măng.

Một cách tra cứu hữu ích là liên kết nhãn thiết bị với điều kiện vận hành và bản vẽ của nó. Chuẩn bị một bản ghi riêng cho mỗi khớp nối thay vì gộp các nhiệm vụ khác nhau vào một bản đặc tả chung.

Địa điểm và phương tiện truyền thông.Xác định các bộ phận liên quan đến lò nung như ống dẫn, bộ phận gia nhiệt sơ bộ, bộ phận làm mát, kết nối thu hồi nhiệt, bộ thu bụi hoặc quạt. Bao gồm thành phần khí, độ ẩm, thông tin về hạt, hướng dòng chảy và dữ liệu vận tốc có sẵn.

Phạm vi hoạt động.Cung cấp nhiệt độ bình thường và nhiệt độ thiết kế, các biến thiên nhiệt độ kèm thời gian, áp suất dương hoặc âm, các dao động đã biết và các chế độ vận hành liên quan đến mối nối.

Hình học và chuyển động.Đính kèm bản vẽ kết nối, tài liệu tham khảo lắp đặt, chi tiết mặt bích, bố trí ống lót, cài đặt trước khi nguội (nếu có) và các yêu cầu về chuyển động được nêu riêng. Đánh dấu rõ ràng các kích thước chưa xác định và các giá trị chưa biết.

Phạm vi cung cấp và gián đoạn.Nêu rõ số lượng, các bộ phận dự kiến ​​tái sử dụng, hình thức giao hàng yêu cầu, các hạn chế về tiếp cận, ngày giao hàng yêu cầu và khoảng thời gian ngừng hoạt động dự kiến. Bao gồm hình ảnh và lịch sử bảo dưỡng của các bộ phận thay thế.

Hãy yêu cầu báo giá nêu rõ phương án xây dựng đề xuất, các hạng mục bao gồm, các giả định và thông tin cần thiết để được phê duyệt. Giá thấp hơn không có nghĩa là so sánh tương đương khi các yêu cầu về lớp lót, vật liệu cách nhiệt hoặc việc đóng kín mặt bằng khác nhau.

Khe co giãn bằng vải tùy chỉnh cho hệ thống ống dẫn khí bằng xi măng.

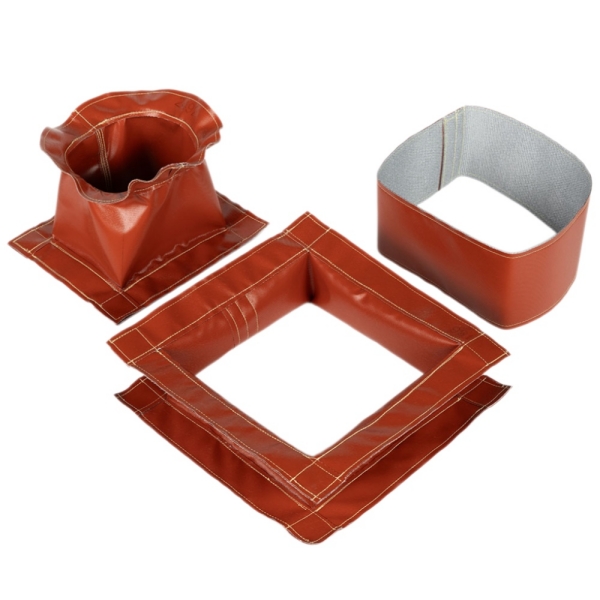

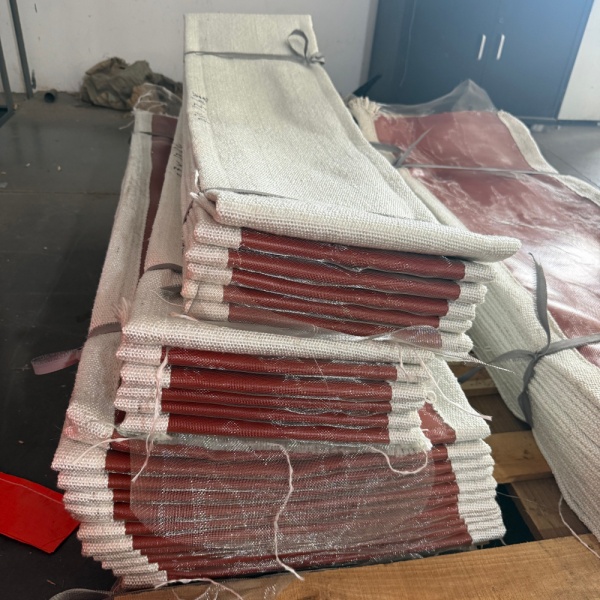

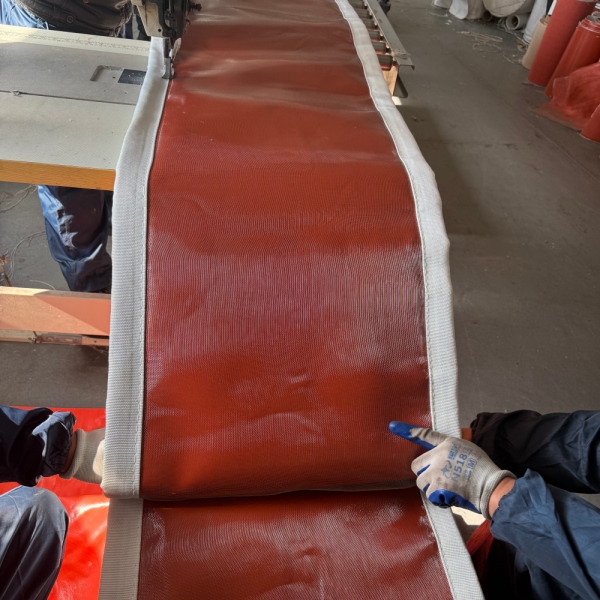

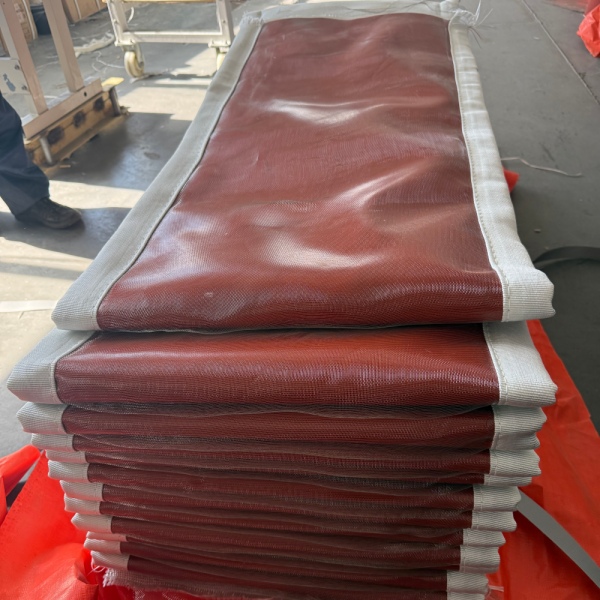

BSTFLEX cung cấp các loại hình tròn, hình chữ nhật và hình tùy chỉnh.khớp nối giãn nở vải không kim loạiDành cho hệ thống ống dẫn công nghiệp. Dây đai mềm và các cụm lắp ráp chuyên dụng có thể được đánh giá dựa trên bản vẽ, kích thước và điều kiện hoạt động của khách hàng.

Đối với dự án nhà máy xi măng, hãy gửi vị trí kết nối và dữ liệu quy trình cùng nhau. Chức năng xả khí của bộ tiền gia nhiệt, kết nối bộ làm mát clinker và cửa hút gió của quạt không nên được coi là có thể thay thế cho nhau chỉ vì cả ba đều thuộc cùng một dây chuyền sản xuất.

Mục tiêu mua hàng là tìm một khớp nối phù hợp với kết nối đã được phê duyệt, cho phép chuyển động của nó và được bảo vệ khỏi tác động thực tế của quá trình vận hành—chứ không chỉ đơn thuần là một loại dây đai có nhãn nhiệt độ cao hơn.

Yêu cầu báo giá khe co giãn bằng vải cho nhà máy xi măng của bạn
