Khớp nối giãn nở bằng vải thay thế: Cách đo và chỉ định một khớp nối hiện có

Các khớp nối giãn nở bằng vải thay thế phải phù hợp với cả kết nối hiện có và các yêu cầu vận hành hiện tại.Để chỉ định một khớp nối, hãy xác định phạm vi thay thế, đo hình học gắn kết trong điều kiện nhà máy đã được ghi lại, và cung cấp dữ liệu về nhiệt độ, áp suất, thành phần khí và chuyển động. Kích thước của đai vải đã mòn là bằng chứng hữu ích, nhưng chúng không mặc nhiên là kích thước sản xuất chính xác cho bộ phận thay thế.

BSTFLEX hỗ trợ các dự án thay thế với các khớp nối giãn nở bằng vải phi kim loại tùy chỉnh cho hệ thống ống dẫn công nghiệp, khí thải, ống xả và hệ thống khí nóng. Hướng dẫn này giải thích cách chuẩn bị thông tin khảo sát cần thiết cho việc đánh giá kỹ thuật và báo giá.

Xác định những gì đang được thay thế

Trước khi đo đạc, hãy thống nhất về phạm vi cung cấp. Một yêu cầu cho “khớp nối giãn nở thay thế” có thể mô tả nhiều gói sản phẩm khác nhau.

Chỉ đai linh hoạt

Các khung và phần cứng gắn kết hiện có dự kiến sẽ được giữ lại. Khảo sát phải xác định kích thước và tình trạng của chúng, cùng với cấu trúc đai và cách bố trí đóng kín cần thiết.

Đai linh hoạt với các thành phần bên trong

Phạm vi cũng bao gồm các mục như gối cách nhiệt, rào cản tích tụ hoặc phụ kiện làm kín. Hãy xác định từng thành phần riêng biệt thay vì giả định rằng nó được bao gồm cùng với đai bên ngoài.

Cụm khớp nối giãn nở hoàn chỉnh

Khung, các phần tử linh hoạt, lớp lót và các thành phần gắn kết được xem xét như một cụm. Hãy đo các giao diện với đường ống dẫn được giữ lại và xác nhận các kết nối hàn hoặc bắt vít nào sẽ bị ảnh hưởng.

Yêu cầu báo giá xác định các bộ phận đi kèm, bộ phận bị loại trừ và các mục đề xuất tái sử dụng. Điều này giúp tránh việc nhận được một chiếc đai được sản xuất chính xác nhưng lại phát hiện trong quá trình ngừng máy rằng phần cứng bị hỏng cũng cần thay thế.

Thiết lập tham chiếu đo lường an toàn

Bắt đầu với nhãn thiết bị, bản vẽ gốc, thông số kỹ thuật mua hàng trước đó và bất kỳ hồ sơ sửa đổi nào. Cấp cho mỗi khớp nối một số nhận dạng riêng biệt, ngay cả khi một số đơn vị trông giống hệt nhau.

Ghi lại tình trạng nhà máy trong quá trình khảo sát: đã tắt máy làm mát, còn dư nhiệt, bố trí hỗ trợ tạm thời hoặc tình trạng được ghi lại khác. Một phép đo được thực hiện trong quá trình ngừng máy không tự nó thiết lập vị trí lắp đặt nguội được chỉ định.

Đánh dấu các đầu thượng lưu và hạ lưu, hướng dòng chảy, vị trí trên cùng và hướng quan sát được sử dụng trên bản phác thảo. Ví dụ, xác định trái và phải khi nhìn về phía hạ lưu. Sử dụng cùng một hướng cho các phép đo và ảnh chụp.

Giữ các phép đo thực tế tại hiện trường tách biệt với kích thước lắp đặt đã được phê duyệt. Các khác biệt cần được xem xét; chúng không nên được tự ý sửa chữa trên đơn đặt hàng.

Ghi lại các kích thước kiểm soát độ khớp

Sự khác biệt quan trọng nhất là giữa hình học cụm đã lắp đặt và kích thước phát triển của vật liệu linh hoạt. Khoảng cách giữa các mặt, chiều dài vải không bị kẹp và tổng chiều rộng đai mô tả các đặc điểm khác nhau.

Nhà sản xuất thay thế nên xác định kích thước đai hoàn thiện từ hình học đã phê duyệt, yêu cầu kẹp, chuyển động và cấu tạo. Không áp dụng quy tắc chung như “khe hở lắp đặt cộng thêm 100 mm.”

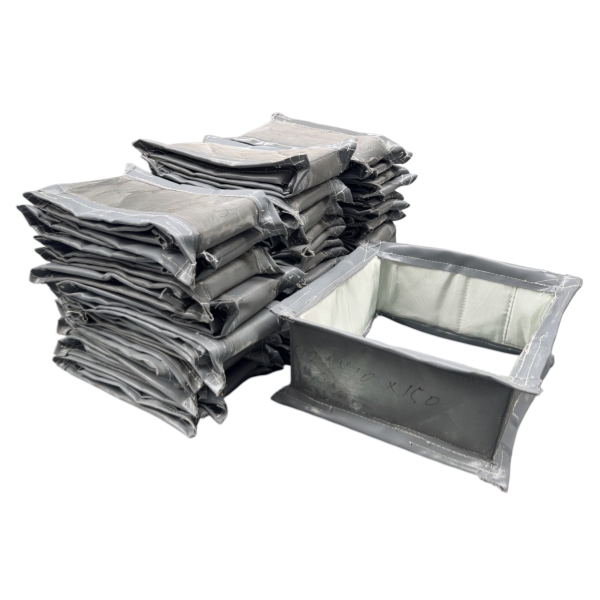

Khớp nối hình chữ nhật: Khảo sát cả hai đầu

Tại mỗi kết nối, hãy ghi lại chiều rộng trên và dưới, chiều cao trái và phải, và cả hai đường chéo ở nơi có thể tiếp cận. Xác định xem các số đọc đề cập đến lỗ mở, bề mặt lắp đặt hay kiểu bu lông. Ghi lại bán kính góc hoặc các chi tiết góc khác thay vì vẽ mọi góc như một góc vuông sắc nét.

Đo khoảng cách kết nối tại một vài vị trí được đánh dấu xung quanh chu vi. Lưu giữ các số đọc riêng lẻ để người đánh giá có thể xác định các mặt không song song, biến dạng hoặc tham chiếu đo lường không nhất quán.

Để biết thêm các cân nhắc về hình học, xem Khớp nối giãn nở bằng vải hình chữ nhật cho hệ thống ống dẫn công nghiệp.

Khớp nối tròn: Xác định đường kính và vị trí đồng hồ

Nêu rõ liệu mỗi đường kính là đường kính trong của ống dẫn, đường kính lắp đặt, đường kính ngoài mặt bích hay đường kính vòng tròn bu lông. Đo theo nhiều hơn một hướng khi kiểm tra độ tròn của lỗ mở hiện có.

Ghi lại số lượng lỗ và vị trí góc của kiểu lỗ so với tham chiếu đã thỏa thuận, chẳng hạn như đỉnh của ống dẫn. Một vòng tròn bu lông khớp nhau không đảm bảo rằng hai kiểu lỗ có hướng khớp nhau.

Kiểu bu lông: Sử dụng một mốc chuẩn xác định

Đo vị trí lỗ từ một tham chiếu được đánh dấu rõ ràng. Trên các mặt bích hình chữ nhật, hãy bao gồm độ lệch lỗ đầu tiên, cách sắp xếp góc và bất kỳ thay đổi nào về bước lỗ. Lưu ý các khe, lỗ mở rộng và các sửa chữa trước đó.

Ghi lại cả hai đầu một cách độc lập. Xác nhận xem đai thay thế sẽ được cung cấp dưới dạng đã đục lỗ sẵn hay cần quy trình đục lỗ tại chỗ đã được phê duyệt cho cấu tạo đã chọn.

Tách biệt độ lệch nguội khỏi chuyển động làm việc

Khớp nối giãn nở bằng vải thay thế phải đáp ứng chuyển động vận hành được chỉ định từ tham chiếu lắp đặt đã thỏa thuận. Độ lệch sang một bên có thể nhìn thấy trong quá trình tắt máy không tự động là định mức chuyển động ngang bắt buộc.

Yêu cầu kỹ sư nhà máy phân biệt giữa cài đặt trước nguội có chủ đích và sự sai lệch không mong muốn. Không ép buộc một kết nối đã được cài đặt trước vào vị trí căn giữa bằng mắt thường, và không giả định rằng một độ lệch bất ngờ có thể được hấp thụ mà không ảnh hưởng đến thiết kế.

Cung cấp độ nén và độ giãn dọc trục riêng biệt, cùng với chuyển động ngang theo chiều ngang và chiều dọc và chuyển động góc quanh các trục đã xác định. Nêu rõ các chuyển động nào xảy ra đồng thời. Báo cáo bất kỳ sự xoắn, biên độ rung, tần số hoặc xung áp suất nào đã biết để đánh giá riêng.

Khi không có dữ liệu chuyển động, hãy đánh dấu là không xác định. Độ lỏng, nếp gấp hoặc độ giãn rõ rệt của đai hiện tại không thể xác định mức độ chuyển động còn lại của nó.

Kiểm tra các thành phần sẽ được giữ lại

Việc thay thế chỉ riêng đai phụ thuộc vào các chi tiết kim loại được giữ lại phù hợp. Trong quá trình kiểm tra khi tắt máy được ủy quyền, hãy ghi lại sự ăn mòn, khung bị biến dạng, mối hàn bị hỏng, bề mặt làm kín không đều và các cạnh sắc nhọn. Kiểm tra các thanh kẹp và ốc vít xem có bị hư hỏng không thay vì giả định rằng chúng có thể được tái sử dụng.

Chụp ảnh các tấm lót, điểm gắn của chúng, phần chồng lấp và khoảng hở có sẵn. Đánh giá kỹ thuật phải xem xét khoảng hở trong suốt chuyển động được chỉ định, không chỉ ở vị trí nhìn thấy trong quá trình khảo sát. Các dấu vết tiếp xúc có thể giúp xác định các vị trí cần điều tra kỹ hơn.

Ghi lại tình trạng và cách gắn của các tấm cách nhiệt và rào cản tích tụ. Chụp ảnh lớp cách nhiệt bị dịch chuyển, cặn bẩn và các khu vực bị lộ ra trước khi làm sạch đã được phê duyệt. Không loại bỏ một thành phần bên trong khỏi phạm vi thay thế chỉ vì khó xác định.

Cũng ghi lại lớp cách nhiệt bên ngoài hoặc vỏ bọc thời tiết xung quanh khớp nối. Những thay đổi đối với cách sắp xếp nhiệt nên được xem xét với nhà cung cấp thay thế thay vì coi đó là một lựa chọn bảo trì thẩm mỹ.

Sử dụng đai cũ làm bằng chứng, không phải là thông số kỹ thuật duy nhất

Một chiếc đai cũ có thể giúp xác định các dấu vết gắn kết, chi tiết mối nối và cấu tạo trước đó. Tuy nhiên, sự biến dạng, các cạnh bị hỏng hoặc sự xuống cấp có thể làm cho kích thước của nó không đáng tin cậy để làm khuôn mẫu sản xuất.

Ghi lại kích thước đo được của nó là “thành phần đã tháo rời, như được tìm thấy.” Không kéo căng đai bị hỏng chỉ để tạo ra chiều rộng hoặc chiều dài thuận tiện. Khi yêu cầu mẫu, hãy tiết lộ sự nhiễm bẩn trong quá trình và đồng ý về việc chuẩn bị và vận chuyển an toàn trước khi gửi đi.

Cung cấp ngày lắp đặt, thời gian sử dụng ước tính, lý do thay thế và bất kỳ thay đổi quy trình gần đây nào. Bao gồm các bức ảnh hiển thị toàn bộ mối nối, thẻ nhận diện, các phụ kiện, phần đóng kín và từng khu vực bị hư hỏng với vật tham chiếu kích thước ở nơi an toàn.

Mô tả các quan sát mà không đưa ra chẩn đoán. "Vết rách bên cạnh kẹp thượng nguồn" hữu ích hơn "vải quá yếu". Một bức ảnh chụp sự đổi màu không chứng minh được rằng nhiệt độ đã gây ra lỗi.

Các thay đổi về nhiên liệu, hóa học khí, độ ẩm, tải lượng bụi, nhiệt độ hoặc hoạt động của quạt cần được khai báo. Một bộ phận thay thế khớp với kích thước cũ vẫn có thể yêu cầu vật liệu hoặc phương án bảo vệ khác.

Chọn Hình thức Giao hàng Trước khi Đặt hàng

Phần tử linh hoạt vòng kín

Xác nhận rằng có một lộ trình lắp đặt thực tế xung quanh thiết bị hiện có. Một phần tử được đóng kín tại nhà máy không tự động lắp đặt được ở nơi mà cả hai đầu ống dẫn vẫn cố định.

Đai mở để đóng kín tại công trường

Xác nhận rằng cấu trúc được chọn cho phép thực hiện mối nối tại công trường. Thống nhất về vị trí đóng kín, lối tiếp cận, phương pháp, vật liệu và yêu cầu nhân sự với nhà sản xuất. Chi tiết mối nối là đặc thù cho từng cấu trúc.

Lắp ráp hoàn chỉnh hoặc theo từng phần

Kiểm tra các lỗ tiếp cận, hạn chế nâng hạ, kích thước vận chuyển tối đa và trình tự lắp đặt đề xuất. Nêu rõ công việc lắp ráp nào được thực hiện tại nhà máy và công việc nào được giao cho nhà thầu tại công trường.

Đối với mọi hình thức giao hàng, hãy thống nhất về việc chuẩn bị lỗ, gioăng hoặc phụ kiện làm kín, nhận diện linh kiện và hướng dẫn lắp đặt. Không có phương pháp chồng mép mối nối, lực siết bu lông hoặc phương pháp khoan tại hiện trường nào phù hợp cho mọi mối nối giãn nở bằng vải.

Một RFQ Thay thế Bạn có thể Sao chép

Sử dụng một hồ sơ cho mỗi thẻ thiết bị. Đính kèm bản phác thảo có kích thước và bản vẽ gốc nếu có. Viết "không xác định" bên cạnh thông tin còn thiếu thay vì nhập số không hoặc giả định rằng vật liệu trước đó vẫn phù hợp.

Phê duyệt Bản vẽ Trước khi Sản xuất

Khảo sát mô tả những gì hiện có. Bản vẽ thay thế được phê duyệt xác định những gì sẽ được sản xuất và các điều kiện mà nó phải đáp ứng.

Giải quyết mọi khác biệt giữa bản vẽ gốc và các phép đo tại hiện trường. Xác nhận kích thước kết nối, hình học phần tử linh hoạt hoàn thiện, chuẩn bị lỗ, vị trí đóng kín, cấu trúc vật liệu, tham chiếu chuyển động và phạm vi cung cấp. Thống nhất về dung sai và bất kỳ kích thước phụ thuộc vào công trường nào trước khi đưa vào sản xuất.

Khi nhận hàng, hãy kiểm tra nhận diện và các linh kiện được cung cấp so với các tài liệu đã phê duyệt trước khi bắt đầu ngừng hoạt động. Việc lắp đặt phải tuân theo các hướng dẫn cụ thể cho mối nối, bao gồm các yêu cầu về kẹp, làm kín, cách nhiệt và khoảng hở.

Các câu hỏi thường làm chậm trễ đơn hàng thay thế

Có thể đánh giá một bộ phận thay thế mà không cần bản vẽ gốc không?

Có. Một bản khảo sát có kích thước, ảnh chụp và thông tin vận hành có thể hỗ trợ đánh giá ban đầu. Thông tin về chuyển động hoặc vật liệu còn thiếu vẫn có thể cần xác nhận kỹ thuật trước khi sản xuất.

Chỉ có thể thay thế đai vải không?

Có thể, với điều kiện là các khung giữ, các bộ phận gắn kết và lớp bảo vệ bên trong vẫn còn phù hợp. Việc kiểm tra và phạm vi đã thỏa thuận sẽ xác định liệu việc chỉ thay thế đai có phù hợp hay không.

Liệu một chiếc đai rộng hơn có giải quyết được tình trạng rách lặp đi lặp lại không?

Không nhất thiết. Nhiều vật liệu hơn không xác định được nguyên nhân gây rách hoặc xác minh được khoảng hở. Hãy xem xét hình học gắn kết, chuyển động, nhiệt độ và bằng chứng tiếp xúc trước khi thay đổi kích thước đai.

Gửi chi tiết khớp nối thay thế của bạn cho BSTFLEX

BSTFLEX sản xuất khớp nối giãn nở bằng vải phi kim loại ở dạng tròn, hình chữ nhật và các cấu hình tùy chỉnh. Các yêu cầu thay thế có thể được đánh giá từ các bản vẽ hiện có, hồ sơ kích thước và điều kiện vận hành.

Gửi thẻ khớp nối, bản phác thảo khảo sát, ảnh chụp, phạm vi cung cấp được yêu cầu và ngày giao hàng cần thiết. Hãy bao gồm dữ liệu về nhiệt độ, áp suất, thành phần khí và chuyển động để báo giá giải quyết được ứng dụng thay vì chỉ dựa vào kích thước.
