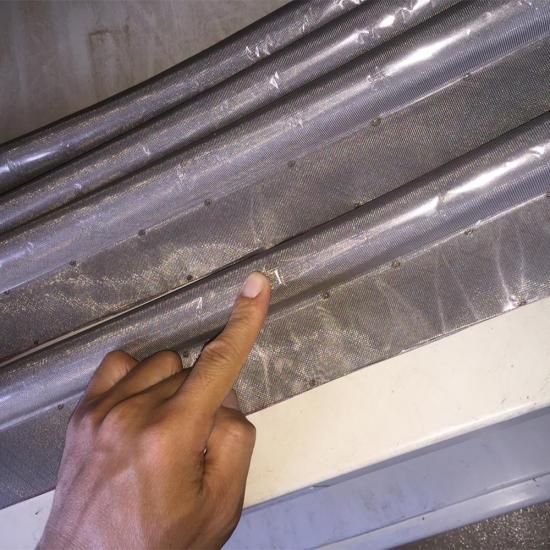

Gioăng hình nòng nọc bằng sợi thủy tinh mạ nhôm

CáiGioăng hình nòng nọc bằng sợi thủy tinh mạ nhômĐây là một bộ phận bịt kín nhiệt linh hoạt được thiết kế cho cửa lò nướng, thiết bị gia nhiệt, vỏ cách nhiệt, tấm che, nắp đậy và thiết bị công nghiệp tiếp xúc với nhiệt độ cao và nhiệt bức xạ.

Gioăng sử dụng mộtLớp vỏ ngoài bằng sợi thủy tinh dệt với bề mặt mạ nhôm.Lớp vỏ ngoài phản chiếu giúp giảm lượng nhiệt bức xạ hấp thụ bởi bề mặt gioăng tiếp xúc, trong khi lõi bên trong cung cấp độ linh hoạt và khả năng đàn hồi cần thiết cho việc làm kín bằng lực nén.

Tùy thuộc vào thiết kế thiết bị, gioăng hình nòng nọc có thể được sản xuất với cấu trúc lõi bên trong khác nhau, bao gồm cả...lõi dây mạ kẽmhoặc mộtlõi rỗng linh hoạtĐiều này cho phép lựa chọn cấu hình gioăng theo sự kết hợp cần thiết giữa độ linh hoạt, độ đàn hồi, hình dạng lắp đặt và khả năng chịu nén.

BSTFLEX sản xuất gioăng hình nòng nọc bằng sợi thủy tinh mạ nhôm theo yêu cầu riêng cho thiết bị OEM, các ứng dụng thay thế và hệ thống làm kín nhiệt chuyên dụng. Đường kính bầu, kích thước đuôi, chiều dài tổng thể, cấu trúc lõi và hình dạng biên dạng có thể được tùy chỉnh để phù hợp với ứng dụng.

Cấu trúc sợi thủy tinh mạ nhôm phản quang

Lớp vỏ ngoài là lớp bảo vệ môi trường chính của gioăng. Nó bao gồm vải sợi thủy tinh kết hợp với bề mặt mạ nhôm được thiết kế để phản xạ nhiệt bức xạ.

Cấu trúc này đặc biệt hữu ích xung quanh các thiết bị nóng, nơi năng lượng bức xạ từ quá trình hoặc bề mặt được làm nóng có thể trực tiếp truyền đến gioăng. Thay vì chỉ dựa vào lớp nền sợi thủy tinh để hấp thụ nhiệt, bề mặt ngoài phản chiếu giúp chuyển hướng năng lượng bức xạ ra khỏi gioăng.

Bộ phận gioăng	Chức năng chính
Vỏ sợi thủy tinh mạ nhôm	Cung cấp lớp bảo vệ nhiệt cho bề mặt tiếp xúc và phản xạ nhiệt bức xạ.
Lõi bên trong	Cung cấp độ cứng, độ đàn hồi và khả năng nén của hình dạng nòng nọc.
Bóng đèn niêm phong	Nó ép chặt vào bề mặt tiếp xúc để tạo ra lớp bịt kín nhiệt ban đầu.
Đuôi gắn	Cung cấp một khu vực riêng để gắn gioăng vào cửa, khung hoặc tấm ốp.

Bề mặt mạ nhôm giúp quản lý nhiệt bức xạ như thế nào?

Nhiệt bức xạ có đặc tính khác với nhiệt dẫn trực tiếp. Các bề mặt nóng bên trong lò nướng, lò luyện kim và thiết bị nhiệt có thể truyền năng lượng thông qua bức xạ ngay cả khi không có sự tiếp xúc vật lý trực tiếp.

Bề mặt mạ nhôm của lớp vỏ sợi thủy tinh tạo ra lớp phản chiếu bên ngoài, giúp giảm sự hấp thụ nhiệt bức xạ tại bề mặt gioăng. Điều này làm cho sợi thủy tinh mạ nhôm đặc biệt hữu ích cho việc làm kín các vị trí nằm gần bề mặt thiết bị nóng.

Lớp phản xạ nên được coi là một phần của hệ thống quản lý nhiệt tổng thể. Nhiệt độ thực tế của gioăng phụ thuộc vào nhiệt độ không khí xung quanh, cường độ bức xạ, điều kiện tiếp xúc, lưu lượng không khí, áp suất nén và thiết kế của thiết bị.

Các tùy chọn lõi mạ kẽm và lõi rỗng

Gioăng hình nòng nọc bằng sợi thủy tinh mạ nhôm có thể được sản xuất với cấu trúc bên trong khác nhau. Hai cấu hình hữu ích là lõi dây thép mạ kẽm và lõi rỗng mềm dẻo.

Cấu trúc cốt lõi	Đặc điểm thiết kế	Tiêu chí lựa chọn điển hình
Lõi dây mạ kẽm	Cung cấp sự gia cố bên trong và hỗ trợ hình dạng.	Hữu ích trong trường hợp cần độ ổn định và khả năng chống chịu cấu trúc cao hơn.
Lõi rỗng	Cung cấp cấu trúc niêm phong nhẹ và có độ linh hoạt cao.	Thích hợp khi cần ưu tiên khả năng nén dễ dàng và độ đồng nhất bề mặt.

Việc lựa chọn lõi phù hợp phụ thuộc vào khoảng cách nén, cấu hình lắp đặt, chuyển động cửa, độ linh hoạt cần thiết và môi trường hoạt động. BSTFLEX có thể đề xuất cấu trúc lõi sau khi xem xét ứng dụng.

Niêm phong bằng phương pháp nén với cấu hình hình nòng nọc

Đặc điểm nổi bật của gioăng hình nòng nọc là hình dạng bầu và đuôi của nó. Phần bầu tròn đóng vai trò là bộ phận làm kín có thể nén được, trong khi phần đuôi được sử dụng để định vị và cố định gioăng.

Lắp đặt:Dây dẫn được lắp đặt dọc theo chu vi cửa, khung, tấm hoặc thiết bị.
Định vị:Bóng đèn được căn chỉnh thẳng hàng với bề mặt tiếp xúc kín.
Nén:Việc đóng cửa hoặc tấm chắn sẽ làm nén bóng đèn.
Khả năng thích ứng:Thiết kế linh hoạt này có thể điều chỉnh theo những thay đổi nhỏ trên bề mặt tiếp xúc.
Tách nhiệt:Gioăng nén tạo thành một lớp chắn xung quanh khe hở hoặc mối nối.

Kích thước bóng đèn và độ nén chính xác rất quan trọng. Độ nén quá mức có thể làm biến dạng vĩnh viễn lõi, trong khi độ nén không đủ có thể tạo ra các khe hở dọc theo đường làm kín.

Hiệu suất nhiệt

Các kết cấu dạng nòng nọc bằng sợi thủy tinh mạ nhôm được đề cập ở trên được chỉ định để sử dụng trong thời gian lên đến khoảng...500°F (260°C)Các sản phẩm của đối thủ cạnh tranh cũng xác định khả năng hoạt động ở nhiệt độ cao, khả năng chống sốc nhiệt và khả năng phản xạ nhiệt bức xạ là những đặc điểm chính. :contentReference[oaicite:1]{index=1}

Đối với các sản phẩm BSTFLEX, định mức nhiệt độ cuối cùng cần được xác định dựa trên loại vải sợi thủy tinh, lớp phủ nhôm, vật liệu lõi, hình dạng gioăng và môi trường hoạt động thực tế đã chọn.

Nhiệt độ tại chính gioăng có thể khác biệt đáng kể so với nhiệt độ bên trong của quá trình. Do đó, cần xem xét nhiệt bức xạ, dẫn nhiệt qua cửa hoặc khung, luồng không khí và điều kiện nén khi lựa chọn vật liệu cấu tạo.

Sốc nhiệt và chu kỳ gia nhiệt lặp đi lặp lại

Các loại cửa và nắp công nghiệp có thể liên tục chuyển động giữa nhiệt độ môi trường và nhiệt độ cao. Điều này tạo ra sự giãn nở và co lại do nhiệt bên trong bộ phận làm kín.

Cấu trúc sợi thủy tinh dẻo cho phép gioăng thích ứng với chuyển động lặp đi lặp lại tốt hơn nhiều so với các vật liệu làm kín cứng nhắc. Lõi được lựa chọn cũng ảnh hưởng đến cách gioăng phản ứng với sự nén và phục hồi trong các chu kỳ đóng mở cửa lặp đi lặp lại.

Đối với các thiết bị chịu sự thay đổi nhiệt độ nhanh chóng, toàn bộ cấu trúc gioăng cần được lựa chọn có tính đến khả năng chịu sốc nhiệt, phục hồi sau nén và độ ổn định khi lắp đặt.

Ứng dụng của gioăng hình nòng nọc bằng sợi thủy tinh mạ nhôm

Cửa lò nướng công nghiệp

Được sử dụng xung quanh cửa và nắp lò nướng để tạo lớp bịt kín nhiệt linh hoạt, đồng thời bề mặt mạ nhôm giúp điều tiết nhiệt bức xạ.

Thiết bị sưởi ấm

Thích hợp cho một số thiết bị sưởi ấm nhất định, nơi cửa, tấm và các lỗ tiếp cận yêu cầu gioăng cách nhiệt có khả năng nén.

Vỏ cách nhiệt

Cung cấp khả năng làm kín chu vi xung quanh các tủ giữ nhiệt, cửa ra vào và nắp đậy có thể tháo rời.

Thiết bị đúc kim loại

Có thể được xem xét sử dụng cho một số ứng dụng hàn kín nhiệt trong thiết bị gia công và đúc kim loại.

Rào cản nhiệt

Bề mặt ngoài phản chiếu có thể góp phần vào thiết kế lớp cách nhiệt trong trường hợp cần quan tâm đến việc tiếp xúc với nhiệt bức xạ.

Thiết bị OEM

Có thể phát triển các cấu hình và cấu trúc lõi tùy chỉnh cho các chương trình gioăng thiết bị gốc và gioăng thay thế.

Niêm phong cửa lò nướng và vỏ cách nhiệt

Cửa lò nướng và các tấm vách cách nhiệt cần gioăng có thể nén nhiều lần mà không bị biến dạng. Gioăng hình nòng nọc tách biệt chức năng lắp đặt khỏi chức năng làm kín chính, giúp nó trở nên thiết thực cho việc làm kín chu vi.

Phần đuôi có thể được đặt dọc theo cửa hoặc khung cửa trong khi phần đầu tròn hướng về phía bề mặt tiếp xúc. Khi cửa đóng lại, phần đầu tròn sẽ bị nén lại và tạo thành giao diện tiếp xúc.

Lớp vỏ sợi thủy tinh mạ nhôm bổ sung thêm bề mặt phản xạ nhiệt cho cụm gioăng, giúp cấu trúc này hữu ích trong trường hợp gioăng tiếp xúc với năng lượng bức xạ từ thiết bị được làm nóng.

Ưu điểm của cấu trúc gioăng sợi thủy tinh mạ nhôm

Yêu cầu	Gioăng hình nòng nọc bằng sợi thủy tinh mạ nhôm
Nhiệt bức xạ	Bề mặt tráng nhôm phản quang giúp chuyển hướng nhiệt bức xạ.
Hàn nhiệt	Bóng đèn hình nòng nọc có thể nén lại tạo ra một rào chắn linh hoạt xung quanh cửa ra vào và các khe hở.
Tính linh hoạt	Cấu trúc sợi thủy tinh dệt và lõi mềm dẻo cho phép nó bám sát các đường dẫn niêm phong cong.
Bề mặt không đều	Bóng đèn có thể nén giúp thích ứng với những sai lệch nhỏ về bề mặt tiếp xúc.
Chu kỳ nhiệt	Kết cấu linh hoạt có thể đáp ứng các chu kỳ làm nóng và làm mát lặp đi lặp lại nếu được thiết kế đúng cách.
Lựa chọn cốt lõi	Có thể lựa chọn dây thép mạ kẽm và dây thép lõi rỗng tùy theo yêu cầu ứng dụng.

Gioăng hình nòng nọc bằng sợi thủy tinh mạ nhôm tùy chỉnh

Các nhà sản xuất thiết bị thường yêu cầu các loại gioăng có kích thước không thể thay thế bằng kích thước tiêu chuẩn. Hình dạng cửa, không gian lắp đặt và khoảng cách nén sẽ quyết định kích thước bóng và đuôi gioăng phù hợp.

BSTFLEX có thể sản xuất gioăng hình nòng nọc bằng sợi thủy tinh mạ nhôm theo yêu cầu riêng dựa trên bản vẽ kỹ thuật, mẫu gioăng hiện có, thông số kích thước hoặc yêu cầu ứng dụng.

Tham số tùy chỉnh	Cấu hình
Đường kính bóng đèn	Được thiết kế riêng theo yêu cầu về độ nén và khe hở làm kín.
Chiều rộng đuôi	Phù hợp với diện tích lắp đặt có sẵn.
Độ dày đuôi	Được tùy chỉnh theo phương pháp lắp đặt.
Chiều dài gioăng	Sản xuất theo kích thước cửa, tấm hoặc khung.
Cấu trúc cốt lõi	Dây thép mạ kẽm, dạng rỗng hoặc các dạng phù hợp khác.
Hình dạng biên dạng	Có thể tùy chỉnh kiểu dáng bóng đèn và đuôi đèn cho các ứng dụng OEM.

Thông số kỹ thuật

Mục	Thông số kỹ thuật
Loại sản phẩm	Gioăng hình nòng nọc / vòng đệm hình nòng nọc
Vỏ ngoài	Vải sợi thủy tinh mạ nhôm
Các tùy chọn cốt lõi	Lõi dây mạ kẽm hoặc lõi rỗng
Hồ sơ	Bóng đèn và đuôi lắp đặt
Bề mặt phản chiếu	Bề mặt ngoài mạ nhôm
Tham chiếu nhiệt độ	Có thể chịu được nhiệt độ lên đến khoảng 500°F / 260°C tùy thuộc vào cấu tạo vật liệu và điều kiện sử dụng.
Khả năng chống sốc nhiệt	Thích hợp cho các ứng dụng liên quan đến chu kỳ nhiệt khi được chỉ định đúng cách.
Đường kính bóng đèn	Có thể tùy chỉnh
Kích thước đuôi	Có thể tùy chỉnh
Tổng chiều dài	Có thể tùy chỉnh
Cấu hình hồ sơ	Có sẵn các cấu hình tùy chỉnh.

So sánh giữa sợi thủy tinh mạ nhôm và sợi thủy tinh tiêu chuẩn.

Cả hai cấu trúc đều có thể được sử dụng để cách nhiệt, nhưng bề mặt ngoài của chúng có phản ứng khác nhau khi tiếp xúc với nhiệt bức xạ.

Đặc điểm	Sợi thủy tinh mạ nhôm	Sợi thủy tinh tiêu chuẩn
Bề mặt ngoài	Bề mặt mạ nhôm phản quang	Vải sợi thủy tinh lộ thiên
Quản lý nhiệt bức xạ	Phản xạ nhiệt bức xạ	Chủ yếu dựa vào tính chất nhiệt của vải dệt.
Ứng dụng rào cản nhiệt	Thích hợp cho những nơi cần xem xét yếu tố sưởi ấm bằng bức xạ trong thiết kế.	Thích hợp cho các ứng dụng bảo vệ nhiệt thông thường.
Bề mặt trực quan	bề ngoài phản chiếu ánh kim loại	Hình thức dệt may
Ưu tiên lựa chọn	Phản xạ nhiệt bức xạ và niêm phong nhiệt	Bảo vệ và làm kín vải dệt nhiệt

Lựa chọn giữa lõi mạ kẽm và lõi rỗng

Nên lựa chọn lõi bên trong dựa trên cách gioăng sẽ được nén và lắp đặt.

Lõi dây mạ kẽm

Lõi dây thép mạ kẽm tạo cấu trúc bên trong được gia cố và giúp gioăng giữ được hình dạng trong quá trình xử lý và lắp đặt. Có thể xem xét sử dụng loại lõi này khi gioăng cần thêm sự hỗ trợ bên trong trong khi vẫn duy trì được hình dạng làm kín linh hoạt.

Lõi rỗng

Cấu trúc lõi rỗng tạo ra một bóng đèn nhẹ và có khả năng nén cao. Cấu hình này có thể hữu ích trong trường hợp gioăng phải dễ dàng biến dạng dưới lực đóng tương đối thấp hoặc phải thích ứng với những thay đổi trên bề mặt tiếp xúc.

Việc lựa chọn đúng phụ thuộc vào thiết kế thiết bị. BSTFLEX có thể đánh giá lực nén cần thiết, khe hở làm kín, cách bố trí lắp đặt và điều kiện vận hành trước khi đưa ra khuyến nghị về cấu trúc lõi.

Các yếu tố cần cân nhắc khi lắp đặt

Việc lắp đặt đúng cách có ảnh hưởng trực tiếp đến hiệu quả làm kín. Gioăng phải được lắp đặt sao cho phần nhô ra luôn thẳng hàng với bề mặt tiếp xúc trong suốt quá trình chuyển động của cửa hoặc tấm panel.

Phần đuôi phải được cố định bằng phương pháp buộc chặt phù hợp với thiết kế thiết bị. Hệ thống lắp đặt phải ngăn ngừa chuyển động quá mức, xoắn hoặc dịch chuyển trong quá trình vận hành lặp đi lặp lại.

Không nên nén bóng đèn quá mức. Phải có đủ khoảng hở để gioăng có thể biến dạng trong khi vẫn duy trì tiếp xúc liên tục với bề mặt đối diện.

Sản xuất gioăng OEM và gioăng thay thế

BSTFLEX cung cấp gioăng hình nòng nọc bằng sợi thủy tinh mạ nhôm cho cả thiết bị OEM và các ứng dụng thay thế.

Đối với các dự án OEM, bản vẽ kỹ thuật có thể được sử dụng để phát triển hình dạng và cấu trúc lõi cần thiết. Đối với các dự án thay thế, mẫu gioăng hiện có, ảnh chụp và thông tin kích thước có thể giúp xác định hình dạng phù hợp.

Khi đo kích thước gioăng cũ, điều quan trọng là phải tính đến sự nén và biến dạng vĩnh viễn. Khoảng cách lắp đặt và khe hở làm kín ban đầu thường cung cấp thông tin hữu ích hơn so với kích thước khi bị nén của gioăng đã qua sử dụng.

Ứng dụng

Gioăng cửa lò nướng công nghiệp
Gioăng cửa lò nướng thương mại
Gioăng cách nhiệt cửa lò
Cửa thiết bị sưởi
Gioăng kín cách nhiệt cho vỏ bọc
các tấm cửa truy cập buồng nhiệt
Thiết bị công nghiệp bao gồm
Thiết bị gia công kim loại
Thiết bị đúc kim loại
Các cụm rào cản nhiệt
Thiết bị nhiệt OEM
Gioăng cách nhiệt thay thế

Cách lựa chọn gioăng hình nòng nọc bằng sợi thủy tinh mạ nhôm

Để lựa chọn gioăng phù hợp, cần xem xét các thông tin sau:

Đường kính bóng đèn cần thiết
Chiều rộng và độ dày của đuôi
Chiều dài tổng thể của gioăng
Kích thước cửa hoặc tấm
Khoảng cách nén khả dụng
Nhiệt độ hoạt động
Tiếp xúc với nhiệt bức xạ
Tần số chu kỳ nhiệt
Cấu trúc cốt lõi cần thiết
Phương pháp lắp đặt
Tiếp xúc với hóa chất hoặc môi trường xử lý
Mẫu hoặc bản vẽ gioăng hiện có

Việc cung cấp thông tin này cho phép thiết kế gioăng sao cho phù hợp với thiết bị thực tế, thay vì chỉ chọn hình dạng dựa trên kích thước danh nghĩa.

Câu hỏi thường gặp

Gioăng hình nòng nọc bằng sợi thủy tinh mạ nhôm là gì?

Gioăng hình nòng nọc bằng sợi thủy tinh mạ nhôm là một loại gioăng cách nhiệt dạng bóng đèn và đuôi, được làm từ lớp vỏ sợi thủy tinh dệt có bề mặt phản chiếu mạ nhôm. Lõi bên trong cung cấp cấu trúc linh hoạt cần thiết cho việc làm kín bằng lực nén.

Lớp phủ nhôm có tác dụng gì?

Bề mặt mạ nhôm phản xạ nhiệt bức xạ và tạo ra một lớp bảo vệ bên ngoài. Điều này đặc biệt hữu ích khi gioăng được lắp đặt gần các bề mặt nóng hoặc nguồn nhiệt bức xạ.

Gioăng hình nòng nọc bằng sợi thủy tinh mạ nhôm có thể chịu được nhiệt độ tối đa là bao nhiêu?

Các kết cấu sợi thủy tinh mạ nhôm được đề cập có khả năng chịu nhiệt ở mức khoảng 500°F / 260°C. Khả năng hoạt động thực tế phụ thuộc vào lớp phủ, lớp mạ, lõi, hình dạng và môi trường sử dụng cụ thể. :contentReference[oaicite:2]{index=2}

Lõi mạ kẽm và lõi rỗng có gì khác nhau?

Lõi dây thép mạ kẽm cung cấp sự gia cố bên trong và hỗ trợ hình dạng, trong khi lõi rỗng tạo ra cấu trúc làm kín nhẹ và có khả năng nén cao. Cấu hình phù hợp phụ thuộc vào yêu cầu về độ nén và đặc tính cơ học.

Gioăng này có thể dùng cho cửa lò nướng được không?

Đúng vậy. Gioăng hình nòng nọc bằng sợi thủy tinh mạ nhôm rất phù hợp cho một số ứng dụng cửa lò nướng, cửa bếp và vỏ cách nhiệt, nơi điều kiện hoạt động tương thích với cấu tạo của gioăng.

Bề mặt mạ nhôm có phản xạ nhiệt bức xạ không?

Đúng vậy. Bề mặt mạ nhôm phản quang được thiết kế để phản xạ nhiệt bức xạ, giúp nó hữu ích trong môi trường cách nhiệt và có nhiệt bức xạ cao.

Gioăng có thể được sản xuất theo kích thước tùy chỉnh không?

Có. BSTFLEX có thể sản xuất các loại bóng đèn có đường kính, kích thước đuôi, chiều dài, cấu hình lõi và hình dạng mặt cắt theo yêu cầu riêng của khách hàng dựa trên bản vẽ, mẫu hoặc yêu cầu ứng dụng.

BSTFLEX có thể sản xuất gioăng sợi thủy tinh mạ nhôm thay thế không?

Có. Gioăng thay thế có thể được chế tạo dựa trên mẫu hiện có, các phép đo kích thước, bản vẽ kỹ thuật hoặc thông tin ứng dụng.

Yêu cầu sản xuất gioăng hình nòng nọc bằng sợi thủy tinh mạ nhôm theo yêu cầu riêng.

Nếu bạn cần mộtgioăng hình nòng nọc bằng sợi thủy tinh mạ nhômĐối với các ứng dụng như cửa lò nướng, hệ thống sưởi, vỏ cách nhiệt, tấm cửa kiểm tra hoặc thiết bị công nghiệp, BSTFLEX có thể phát triển cấu hình và kết cấu lõi theo yêu cầu.

Hãy gửi cho chúng tôi thông tin của bạn.bản vẽ, mẫu gioăng, kích thước, nhiệt độ hoạt động và chi tiết ứng dụngChúng tôi có thể đánh giá cấu trúc sợi thủy tinh mạ nhôm phù hợp và đề xuất lõi dây thép mạ kẽm, lõi rỗng hoặc cấu hình phù hợp khác.

Hãy liên hệ với BSTFLEX để nhận báo giá tùy chỉnh cho gioăng hình nòng nọc bằng sợi thủy tinh mạ nhôm.
