Nhà sản xuất khớp nối giãn nở bằng vải theo yêu cầu cho hệ thống ống dẫn công nghiệp.

Hệ thống ống dẫn khí công nghiệp hiếm khi hoạt động trong điều kiện giống hệt nhau. Kích thước ống dẫn, nhiệt độ khí, áp suất, chuyển động, tải lượng hạt, tiếp xúc với hóa chất và bố trí thiết bị có thể thay đổi đáng kể từ công trình này sang công trình khác. Vì lý do này, mộtkhớp nối giãn nở vải tùy chỉnhNên thiết kế dựa trên dữ liệu vận hành thực tế chứ không chỉ lựa chọn theo kích thước ống dẫn danh nghĩa.

BSTFLEX sản xuấtkhớp nối giãn nở bằng vải phi kim loại tùy chỉnhDùng cho hệ thống ống dẫn khí nóng, khí thải, khí khói và khí công nghiệp. Có thể sản xuất các cấu hình tròn, chữ nhật, vuông và phi tiêu chuẩn theo bản vẽ của khách hàng, kích thước mối nối hiện có và điều kiện vận hành của dự án.

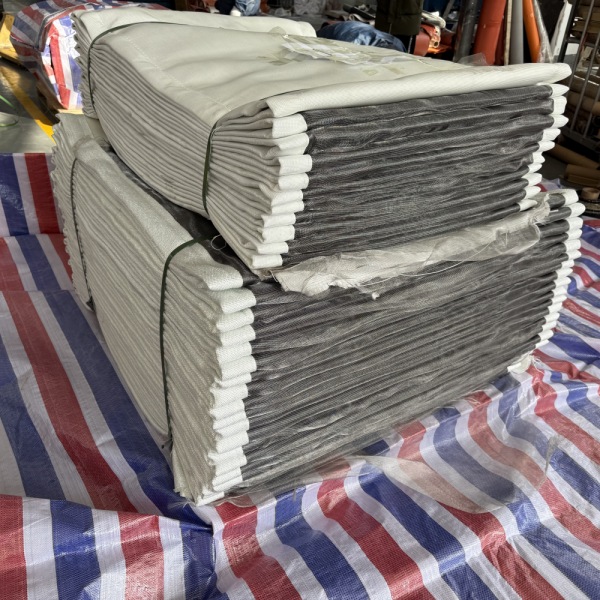

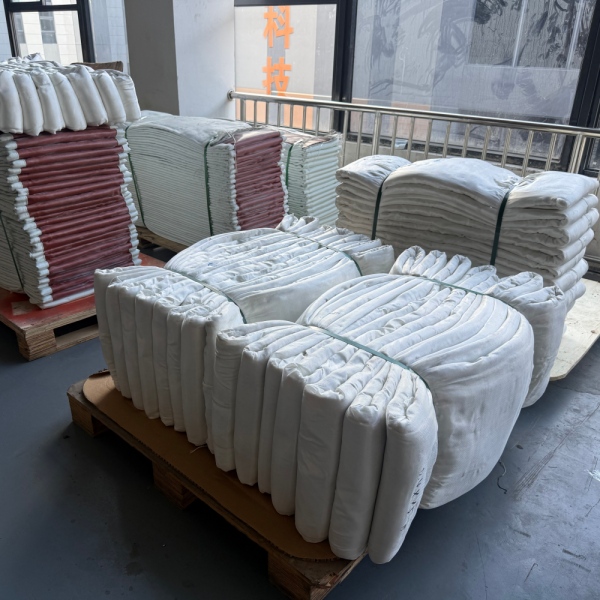

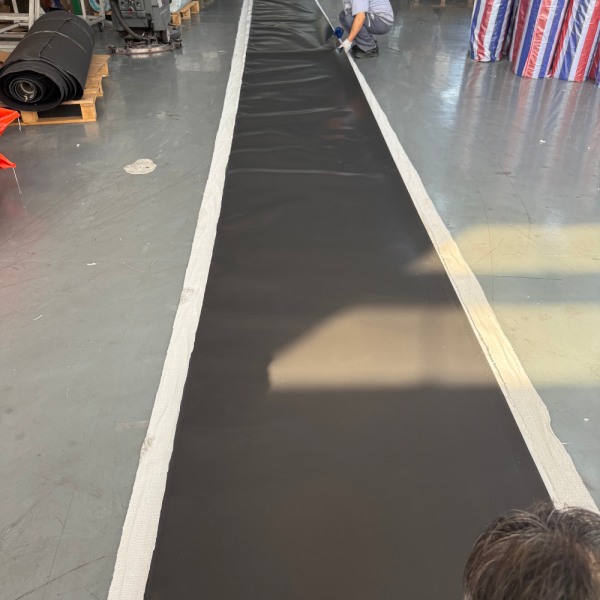

Phạm vi sản xuất của chúng tôi bao gồm dây đai mềm, cấu trúc vải nhiều lớp, khớp nối cách điện, khớp nối giãn nở thay thế và các cụm lắp ráp hoàn chỉnh cho thiết bị OEM, các công trình lắp đặt mới, các dự án bảo trì và thay thế thiết bị ngừng hoạt động của nhà máy.

Các khe co giãn bằng vải được xây dựng xung quanh hệ thống ống dẫn khí.

Khớp nối giãn nở bằng vải không chỉ đơn thuần là một mảnh vải chịu nhiệt được lắp đặt giữa hai mặt bích. Trong hệ thống ống dẫn công nghiệp, phần mềm dẻo phải hoạt động hài hòa với các thiết bị xung quanh, đồng thời đáp ứng được chuyển động cần thiết và duy trì khả năng làm kín và cách nhiệt phù hợp.

Thiết kế có thể cần phải tính đến các yếu tố sau:

• Nén và giãn dọc trục
• Sự dịch chuyển ngang và dọc
• Chuyển động góc
• Chuyển động đa hướng kết hợp
• Chu kỳ nhiệt
• rung động của thiết bị
• áp suất ống dẫn dương hoặc âm
• Tiếp xúc với khí nóng
• Hơi ẩm và chất ngưng tụ hóa học
• Bụi, tro bay và các hạt mài mòn
• Sai lệch khi lắp đặt

BSTFLEX đánh giá các điều kiện này trước khi xác định hệ thống vật liệu mềm, hình dạng, bố trí cách nhiệt và cấu trúc gắn kết.

Khả năng sản xuất theo yêu cầu

Các khớp giãn nở công nghiệp thường có kích thước và yêu cầu vận hành không tương ứng với các sản phẩm tiêu chuẩn trong danh mục. BSTFLEX hỗ trợ sản xuất theo yêu cầu riêng cho từng dự án, cả đối với thiết bị mới và ứng dụng thay thế.

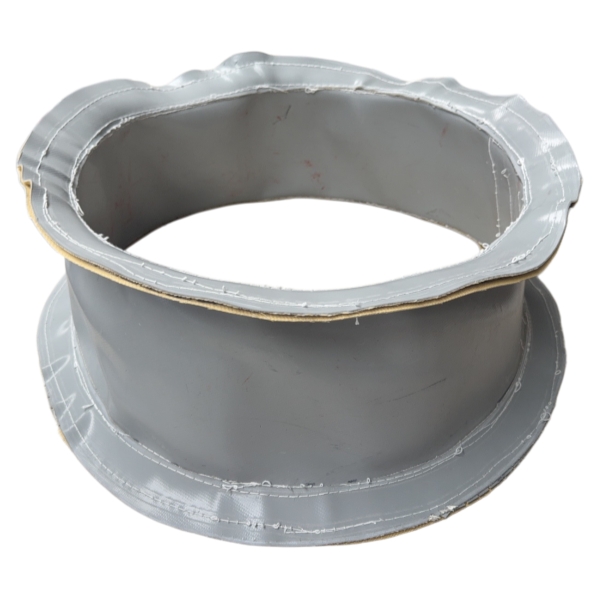

Khe co giãn vải tròn

Các khớp nối giãn nở bằng vải hình tròn thường được lắp đặt trong các ống dẫn hình trụ, các khớp nối quạt, hệ thống hút khí và đường dẫn khí công nghiệp.

Đối với khớp nối tròn tùy chỉnh, dữ liệu kỹ thuật thường bao gồm đường kính ống, kích thước mặt đối mặt, chuyển động, nhiệt độ hoạt động, áp suất và môi chất của quá trình. Sau đó, cấu trúc linh hoạt có thể được phát triển dựa trên vị trí lắp đặt thực tế thay vì chỉ dựa vào đường kính.

Các thiết kế hình tròn có thể được cung cấp dưới dạng dây đai mềm hoặc dạng cụm tùy thuộc vào cách bố trí đường ống hiện có của khách hàng.

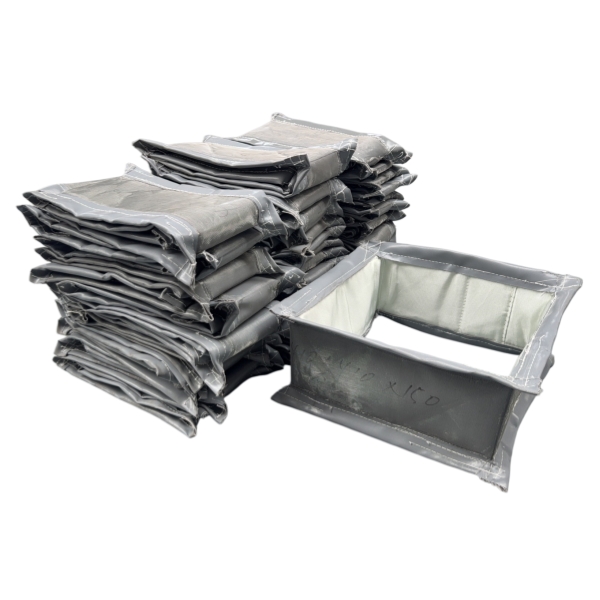

Sản xuất khe co giãn vải hình chữ nhật

Các nồi hơi lớn, lò nung, hệ thống xử lý không khí, thiết bị phát điện và nhà máy chế biến thường sử dụng hệ thống ống dẫn hình chữ nhật.

MỘTkhớp giãn nở vải hình chữ nhậtCần đặc biệt chú ý đến hình dạng góc vì bốn góc và các cạnh thẳng sẽ phản ứng khác nhau khi ống dẫn chuyển động.

Đối với các ứng dụng hình chữ nhật, BSTFLEX đánh giá:

• Chiều rộng và chiều cao của ống dẫn
• Chiều dài gặp mặt trực tiếp
• chuyển động ngang
• chuyển động ngang theo chiều dọc
• Nén và giãn dọc trục
• Xây dựng góc
• Kích thước mặt bích
• Cấu hình lớp lót bên trong
• Hướng dòng khí
• Áp suất hoạt động

Để có thảo luận chi tiết về khía cạnh kỹ thuật, vui lòng xem hướng dẫn của chúng tôi về...Khớp nối giãn nở bằng vải hình chữ nhật cho hệ thống ống dẫn khí công nghiệp.

Hệ thống vật liệu cho khe co giãn vải tùy chỉnh

Không có một loại vật liệu nào phù hợp với mọi loại khe co giãn công nghiệp. Việc lựa chọn vật liệu phụ thuộc vào chức năng mà mỗi lớp phải thực hiện bên trong toàn bộ cấu trúc.

Vải sợi thủy tinh

Vải sợi thủy tinh có thể cung cấp khả năng gia cường và chịu nhiệt trong nhiều ứng dụng ống dẫn công nghiệp. Các kiểu dệt, trọng lượng và xử lý bề mặt khác nhau có thể được đánh giá dựa trên các yêu cầu về cơ học và nhiệt của mối nối.

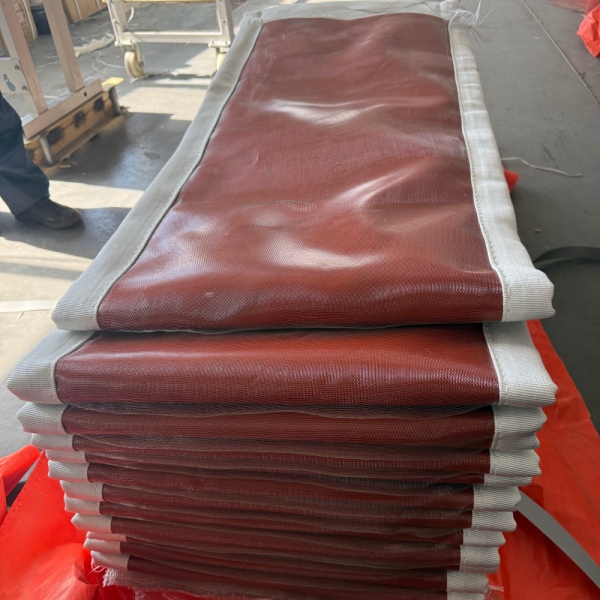

Vải phủ silicon

Có thể xem xét sử dụng sợi thủy tinh phủ silicone trong trường hợp cần độ linh hoạt, khả năng chống chịu môi trường và hiệu suất bịt kín trong phạm vi nhiệt độ phù hợp của công trình đã chọn.

Vải gốc PTFE

Vật liệu gốc PTFE có thể được sử dụng khi bộ phận linh hoạt cần có khả năng chống lại môi trường xử lý ăn mòn hoặc lớp bịt kín khí phù hợp.

Vải Silica

Đối với môi trường nhiệt độ khắc nghiệt, vải silica có thể được xem như một phần của hệ thống nhiều lớp, trong đó việc tiếp xúc với nhiệt độ cao đòi hỏi khả năng bảo vệ nhiệt bổ sung.

BSTFLEX sản xuất và gia công nhiều loại sản phẩm khác nhau.vải chịu nhiệt caoĐiều này cho phép đánh giá bao bì vật liệu linh hoạt dựa trên ứng dụng cụ thể, thay vì coi dây đai vải như một thành phần chung chung.

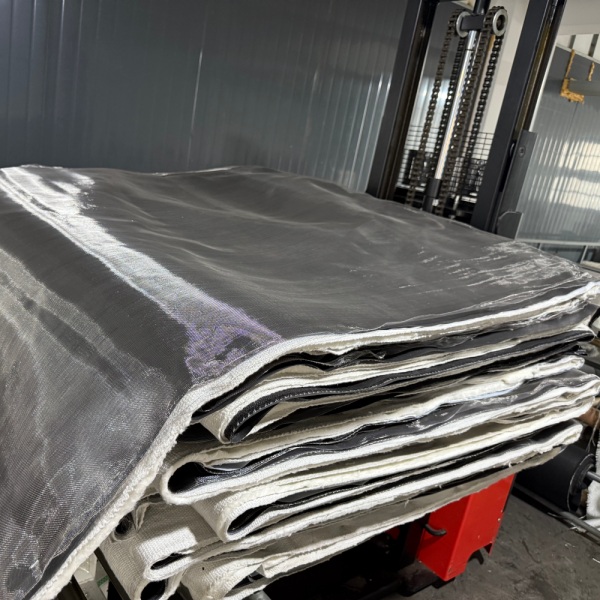

Vì sao việc xây dựng nhiều lớp thường được yêu cầu

Ứng dụng ống dẫn công nghiệp đòi hỏi khắt khe có thể cần nhiều vật liệu phối hợp với nhau thay vì chỉ một loại vải đảm nhiệm mọi chức năng.

Khe co giãn nhiều lớp có thể được thiết kế sao cho các thành phần khác nhau cung cấp:

• Niêm phong khí
• Gia cố cơ học
• Cách nhiệt
• Bảo vệ nhiệt độ cao
• Khả năng kháng hóa chất
• Bảo vệ chống mài mòn

Trình tự các lớp chính xác cần được xác định dựa trên điều kiện quy trình. Chỉ riêng nhiệt độ khí tối đa là không đủ để xác định toàn bộ khớp giãn nở.

Khe co giãn vải chịu nhiệt độ cao

Hệ thống ống dẫn khí chịu nhiệt độ cao đòi hỏi nhiều hơn là chỉ chọn loại vải có thông số nhiệt độ được công bố.

Nhà sản xuất khớp giãn nở cần hiểu rõ nhiệt độ hoạt động bình thường cũng như các điều kiện tối đa hoặc sự cố, thời gian tiếp xúc, vận tốc khí, bố trí lớp cách nhiệt và nhiệt độ thực tế đạt đến từng lớp của phần tử mềm.

Trong một số ứng dụng, các lớp cách nhiệt và lớp bảo vệ bề mặt nóng bên trong có thể làm giảm tải nhiệt truyền đến các vật liệu bịt kín và gia cường bên ngoài.

BSTFLEX có thể đánh giá các công trình chịu nhiệt độ cao bằng cách sử dụng kết hợp các loại vải kỹ thuật, vải tráng phủ,Vải silica chịu nhiệt cao 96%Các bộ phận cách nhiệt và bảo vệ theo yêu cầu của dự án.

Khớp nối giãn nở bằng vải cho ống dẫn khí thải

Hệ thống khí thải có thể khiến khớp giãn nở tiếp xúc với sự kết hợp của nhiệt độ cao, độ ẩm, các chất hóa học, bụi mịn và chu kỳ nhiệt liên tục.

Các điểm lắp đặt điển hình có thể bao gồm:

• Ống dẫn lò hơi
• Kết nối bộ gia nhiệt không khí
• Kết nối quạt hút gió cưỡng bức
• Hệ thống ống dẫn khí lọc tĩnh điện
• Hệ thống lọc bụi
• Hệ thống khử lưu huỳnh khí thải
• Máy chà rửa
• Kết nối xếp chồng
• ống dẫn khí thải công nghiệp

Đối với các ứng dụng này, thành phần hóa học của khí và điều kiện hạt có thể quan trọng không kém nhiệt độ. Lớp lót bảo vệ hoặc các biện pháp bảo vệ bên trong khác cũng có thể cần thiết trong trường hợp tốc độ khí cao hoặc các hạt mài mòn có thể trực tiếp tấn công phần tử linh hoạt.

Hệ thống ống dẫn áp suất dương và âm

Dữ liệu áp suất phải được cung cấp khi yêu cầu sản xuất khớp nối giãn nở theo yêu cầu riêng.

Một số đường ống công nghiệp hoạt động dưới áp suất dương, trong khi hệ thống hút gió cưỡng bức và hệ thống xả khí có thể hoạt động dưới áp suất âm. Những điều kiện này ảnh hưởng đến cách hoạt động của phần tử mềm trong quá trình sử dụng.

Cung cấp cả áp suất vận hành bình thường và áp suất thiết kế hoặc áp suất tối đa (nếu có). Đơn vị đo áp suất cũng cần được ghi rõ trên bản vẽ hoặc yêu cầu báo giá.

Chuyển động là một yếu tố đầu vào trong thiết kế, chứ không phải là một ý tưởng thêm vào sau.

Một trong những lý do chính để sử dụng khớp giãn nở bằng vải là khả năng thích ứng với sự chuyển động trong khi tạo ra lực phản lực tương đối thấp lên hệ thống ống dẫn liền kề.

Tuy nhiên, chỉ nói rằng khớp giãn nở là "linh hoạt" thì chưa đủ để đáp ứng yêu cầu sản xuất.

Yêu cầu báo giá (RFQ) nên xác định rõ ràng số lượng thao tác cần thực hiện bất cứ khi nào có thể:

Đối với các dự án mà dữ liệu về chuyển động chưa được xác định, kỹ sư hệ thống ống dẫn cần xác định sự giãn nở nhiệt dự kiến ​​và sự dịch chuyển của thiết bị trước khi lựa chọn mối nối cuối cùng.

Thay thế khe co giãn bằng vải

Không phải dự án thay thế nào cũng có bản vẽ khe co giãn ban đầu.

BSTFLEX có thể đánh giá nhu cầu thay thế bằng cách sử dụng thông tin về kích thước và hoạt động hiện có. Tùy thuộc vào dự án, thông tin tham khảo hữu ích có thể bao gồm:

• Ảnh chụp khe co giãn hiện có
• Kích thước tổng thể của ống dẫn
• Đo lường trực tiếp
• Kích thước mặt bích
• Kích thước và khoảng cách lỗ bu lông
• Kích thước đai hiện có
• Bố trí lớp lót hiện có
• Thông tin vật liệu
• nhiệt độ hoạt động bình thường và tối đa
• Áp lực
• môi trường xử lý
• Sự di chuyển cần thiết

Mẫu vật thực tế cũng có thể hữu ích cho một số dự án thay thế nhất định, đặc biệt là trong trường hợp khó ghi lại hình dạng của phần tử linh hoạt hiện có hoặc hình dạng của bộ phận gắn kết.

Nhà sản xuất khe co giãn bằng vải tùy chỉnh cho các dự án OEM.

Yêu cầu đối với nhà sản xuất thiết bị gốc (OEM) khác với việc thay thế bảo trì một lần. Các nhà sản xuất thiết bị có thể yêu cầu kích thước lặp lại, cấu trúc vật liệu được xác định rõ, kiểm soát bản vẽ, yêu cầu đóng gói và tính nhất quán trong sản xuất trên nhiều đơn đặt hàng.

BSTFLEX hỗ trợ sản xuất OEM và sản xuất theo dự án cho các khách hàng công nghiệp có nhu cầu về các linh kiện dệt nhiệt tùy chỉnh và các khớp giãn nở phi kim loại.

Hỗ trợ sản xuất có thể bao gồm:

• Sản xuất theo bản vẽ của khách hàng.
• Phát triển nguyên mẫu
• Tùy chỉnh dựa trên mẫu
• Hỗ trợ lựa chọn vật liệu
• Kích thước và hình dạng tùy chỉnh
• Yêu cầu về nhãn hiệu riêng và bao bì đặc biệt
• Sản xuất lặp lại cho các dự án OEM

Ứng dụng trong hệ thống ống dẫn công nghiệp

Các khớp nối giãn nở bằng vải tùy chỉnh có thể được xem xét sử dụng ở bất cứ nơi nào cần quản lý môi chất khí, sự giãn nở nhiệt và rung động của thiết bị trong hệ thống ống dẫn khí công nghiệp áp suất thấp.

Bản vẽ khe co giãn bằng vải cần bao gồm những gì?

Bản vẽ kỹ thuật rõ ràng giúp giảm thời gian báo giá và tránh những giả định sai lầm trong quá trình sản xuất.

Nếu có thể, hãy bao gồm:

• Đường kính hoặc chiều rộng ống × chiều cao
• Chiều kích trực tiếp
• Chiều rộng và độ dày của mặt bích
• Đường kính lỗ bu lông
• Khoảng cách lỗ bu lông
• Hướng dòng chảy
• Kích thước lớp lót bên trong
• Bố trí cách nhiệt
• Hướng chuyển động
• Hướng cài đặt

Đối với các mối nối hình chữ nhật, hình chiếu mặt trước và mặt bên đặc biệt hữu ích. Các tệp CAD hoặc PDF có kích thước được ưu tiên sử dụng cho các cấu hình phức tạp.

Dữ liệu kỹ thuật cần thiết để báo giá

Việc gửi đầy đủ dữ liệu vận hành cho phép nhà sản xuất đánh giá khớp giãn nở như một bộ phận được thiết kế kỹ thuật chứ không chỉ dựa vào kích thước để đưa ra báo giá.

Tại sao nên chọn mua khe co giãn bằng vải tùy chỉnh từ BSTFLEX?

BSTFLEX kết hợp khả năng xử lý vải kỹ thuật với khả năng chế tạo theo yêu cầu cho các ứng dụng bảo vệ nhiệt công nghiệp. Điều này đặc biệt hữu ích cho các khớp giãn nở bằng vải vì bản thân phần tử linh hoạt là một bộ phận kỹ thuật quan trọng của cụm lắp ráp.
