Một chiếc ống xếp hình chữ nhật thay thế có thể khớp với chiều rộng của tấm bạt cũ nhưng vẫn không thể lắp vừa máy. Khung lắp có thể nằm ở một độ cao khác, phụ kiện bôi trơn có thể vướng vào các nếp gấp, hoặc tấm bạt bị nén có thể chiếm không gian mà bàn di chuyển cần đến. Đối với thanh dẫn hướng tuyến tính và đường trượt của máy, thông số kỹ thuật thay thế phải mô tả việc lắp đặt, không chỉ là phần bạt vải lỏng lẻo.

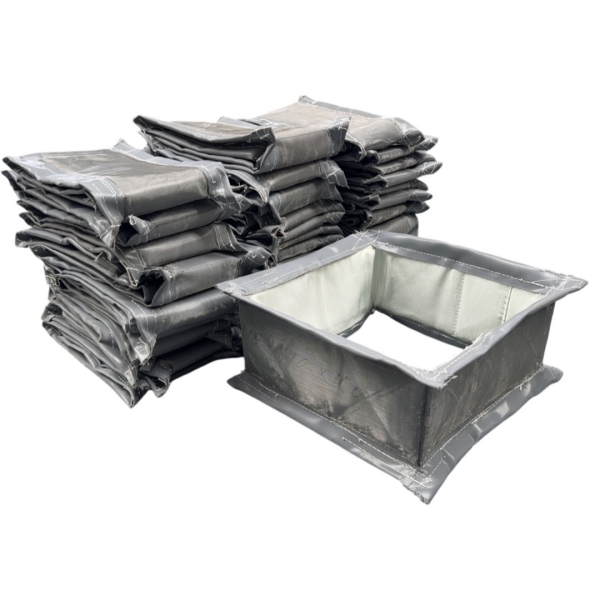

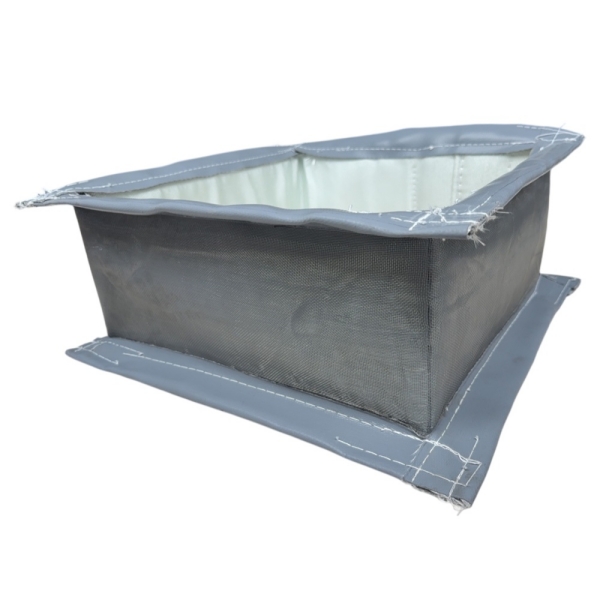

BSTFLEX ống xếp hình chữ nhật may theo yêu cầu cung cấp khả năng bảo vệ linh hoạt cho các bộ phận máy hình chữ nhật và cụm thanh dẫn hướng. Cấu hình, chiều dài làm việc, chất liệu vải và các mối nối có thể được đánh giá dựa trên kích thước thiết bị hiện có. Bản vẽ thay thế hữu ích tách biệt không gian được bảo vệ, khoảng hở bên ngoài và các mối nối ở mỗi đầu.
Trước tiên, hãy xác định xem ống xếp hiện tại che phủ một thanh ray đơn, bắc qua hai thanh ray song song, bảo vệ đường trượt hộp hay bao bọc một cơ cấu truyền động hình chữ nhật. Chỉ rõ bề mặt nào được che phủ và bề mặt nào để mở. Tấm bạt che đường trượt ba mặt và ống xếp hình chữ nhật được bao kín hoàn toàn không thể thay thế cho nhau chỉ vì chiều rộng và chiều cao tổng thể của chúng trông giống nhau.
Xác định điểm gắn cố định và điểm gắn di chuyển. Trên một số hệ thống lắp đặt, tấm bạt kết thúc ở phần xe trượt thay vì bao quanh khối ổ bi hoàn chỉnh. Trên các hệ thống khác, các bộ phận bổ sung nằm bên trong không gian được bảo vệ. Đánh dấu rõ ràng ranh giới này để lỗ mở đề xuất có kích thước phù hợp với bố cục thực tế.
Trước khi đo đạc trực tiếp hoặc tháo tấm bạt, nhân viên được ủy quyền phải cô lập năng lượng nguy hiểm, kiểm soát năng lượng được lưu trữ và cố định các bộ phận để chống lại chuyển động ngoài ý muốn theo quy trình bảo trì của máy. Xác minh tình trạng an toàn trước khi đưa tay vào cơ cấu.
Ảnh chụp mặt bên hiếm khi thể hiện đủ chi tiết để tái tạo lại tấm bạt che đường trượt máy. Hãy chuẩn bị hình chiếu đứng, mặt cắt ngang và các hình chiếu riêng biệt của hai đầu lắp đặt. Sử dụng cùng một đơn vị đo lường xuyên suốt và dán nhãn mọi kích thước ước tính là chưa được xác minh.
| Khung nhìn bản vẽ | Chi tiếtChi tiết bao gồm | Câu hỏi cần giải quyết |
|---|---|---|
| Khung nhìn bên dọc theo hướng di chuyển của máy | Tham chiếu phụ kiện, chiều dài lắp đặt ngắn nhất và dài nhất, độ lệch đầu mút và các vật cản gần đó. | Tấm phủ có thể với tới cả hai vị trí vận hành mà không bị kéo giãn quá mức hoặc bị kẹt bẹp không? |
| Mặt cắt qua khu vực được bảo vệ | Bố trí thanh ray, khoảng hở bên trong cần thiết, không gian bên ngoài tối đa, mặt mở và các bộ phận nhô ra. | Các nếp gấp và giá đỡ phải tránh những gì trong quá trình chuyển động? |
| Hình biểu diễn lắp đặt cho Đầu A và Đầu B | Khung mở, kích thước bên ngoài khung, độ dày, vị trí lỗ, hướng và vị trí thao tác siết chặt. | Chi tiết thay thế có gá lắp được vào máy mà không cần di chuyển các bề mặt tiếp xúc hiện có không? |
Tại vị trí mặt cắt ngang thay đổi dọc theo hành trình, hãy bao gồm thêm các mặt cắt tại các vị trí bị giới hạn. Dán nhãn ảnh chụp sao cho khớp với các hình biểu diễn trên bản vẽ thay vì dựa vào một bộ sưu tập hình ảnh không được đánh dấu.
Đối với một ray trượt tuyến tính đơn, hãy ghi lại sự bố trí giữa ray và con trượt cùng với bất kỳ chi tiết nào đi vào khoảng không gian làm việc của nắp bảo vệ. Đối với nắp bảo vệ bắc qua hai ray, hãy cộng thêm khoảng cách giữa hai ray và chiều rộng bảo vệ tổng thể. Bao gồm cả cổng kết nối bôi trơn, giá đỡ cảm biến, đầu bu-lông và điểm nối dây cáp ở bất kỳ vị trí nào chúng làm ảnh hưởng đến độ hở.
Phân biệt rõ ba tập hợp kích thước: các bộ phận được bảo vệ, khoảng mở yêu cầu không bị cản trở bên trong ống xếp và khoảng không gian tối đa khả dụng bên ngoài ống xếp. Không ghi nhãn cả ba chỉ đơn thuần là "chiều rộng" và "chiều cao". Nếu nhà sản xuất phải xác định độ hở vận hành, hãy cung cấp kích thước thực tế của bộ phận và nêu rõ yêu cầu đó.
Chiều cao cần một bề mặt tham chiếu được xác định rõ ràng. Kích thước đo từ băng máy không thể dùng thay thế cho kích thước đo từ đỉnh ray. Hãy thể hiện bề mặt tham chiếu trên mặt cắt ngang và xác định vị trí khung lắp đặt tương quan với bề mặt đó.
Ngoài ra cũng cần ghi lại các góc, bậc và vị trí bị giới hạn cục bộ. Một khoảng mở hình chữ nhật với các góc bo tròn có thể không vượt qua được một phần lồi hình vuông ngay cả khi chiều rộng và chiều cao danh nghĩa của nó có vẻ đủ. Hãy kiểm tra cả các giá đỡ bên trong dự kiến cũng như khoảng mở của lớp vải; một trong hai yếu tố đều có thể trở thành điểm giới hạn.
Đo Đầu A và Đầu B một cách độc lập. Ghi lại khoảng mở thông thủy, kích thước ngoài của khung, độ dày tấm và vị trí của mặt phẳng gá lắp tương quan với đường dẫn hướng. Một chiếc khung có khoảng mở chính xác nhưng lắp quá thấp có thể kéo nắp bảo vệ cọ vào ray.
Xác định tâm các lỗ lắp từ các cạnh tham chiếu hoặc mốc chuẩn được nhận diện rõ ràng. Bao gồm đường kính lỗ, kích thước rãnh, lỗ doa nón hoặc lỗ doa trụ nếu có, và loại chi tiết kẹp chặt. Nêu rõ hướng nhìn để mẫu bất đối xứng không bị nhầm lẫn với hình ảnh đối xứng qua gương của nó.
Kiểm tra độ chồng lấp giữa phần cuối của lớp vải và tấm giữ của nó. Thể hiện vị trí nếp gấp hoạt động đầu tiên bắt đầu và vị trí kết thúc của vùng kẹp chặt. Phần gá gắp phải giữ nắp bảo vệ ở vị trí dự kiến mà không làm kẹt nếp gấp đang làm việc.
Đối với các linh kiện phần cứng được tái sử dụng, hãy cung cấp bản vẽ hoặc kích thước đo thực tế đã được xác minh của các bộ phận đó. Nhận diện các tấm bị biến dạng, các lỗ bị hỏng hoặc các sửa đổi trước đó tại hiện trường. Không để ống xếp mới bù đắp cho bề mặt lắp đặt bị hỏng mà không có phương án sửa chữa hoặc thiết kế lại đã được thống nhất.
Một chiếc máy có thể sử dụng các ống xếp riêng biệt ở các bên đối diện của bàn máy hoặc con trượt. Khi bàn máy di chuyển, một nắp bảo vệ sẽ co lại trong khi nắp kia giãn ra. Hãy coi chúng là các bộ phận riêng biệt trừ khi vị trí lắp đặt và kích thước làm việc của chúng đã được xác nhận là hoàn toàn giống nhau.
Dán nhãn các nắp bảo vệ theo trục và theo bên, sau đó ghi lại khoảng cách lắp đặt ngắn nhất và dài nhất của từng nắp bảo vệ. Các nắp bảo vệ trông giống nhau có thể yêu cầu chiều dài khác nhau vì giá đỡ, vỏ bộ truyền động hoặc khung ở đầu làm thay đổi khoảng không gian khả dụng ở một bên.
Sử dụng hướng dẫn đo ống xếp may để xác định các mốc tham chiếu chiều dài và phân biệt chiều dài khi lắp đặt với chiều dài phần thân mềm. Đối với việc đánh giá thay thế này, nhiệm vụ bổ sung là xác minh cả hai bên của trục chứ không chỉ đơn thuần là nhắc lại hành trình danh nghĩa của máy.
Đánh giá gói gấp cùng với các đường may, giá đỡ và các chi tiết chuyển tiếp đầu mút. Việc sao chép số lượng nếp gấp cũ không đảm bảo rằng một loại vải hoặc cấu trúc khác sẽ vừa vặn với cùng một không gian nén.
Ghi lại cách nắp đậy hiện tại được hỗ trợ và dẫn hướng. Xác định bất kỳ khung, bộ phận trượt, điểm treo hoặc giá đỡ trung gian nào là một phần của cụm lắp ráp, và nêu rõ liệu chúng có được tái sử dụng hay không. Không nên kỳ vọng một lớp vỏ linh hoạt sẽ tránh được cơ cấu chỉ vì kích thước đầu mút của nó là chính xác.
Cung cấp hướng lắp đặt, tốc độ di chuyển, gia tốc nếu biết và tần suất chuyển động. Yêu cầu xem xét bố cục giá đỡ đề xuất đối với các điều kiện đó. Bao gồm các yêu cầu thông gió đối với các cụm lắp ráp kèm kín hoặc chuyển động nhanh thay vì giả định rằng các đường may cung cấp đủ luồng không khí.
Giữ lại khả năng tiếp cận các điểm bôi trơn, cảm biến và vít lắp trên bản vẽ. Khi cần có một khoảng mở có thể tháo rời, ống xếp may có khóa kéo có thể được đánh giá riêng. Vị trí mở và đường đi lắp ráp cho các khung đầu cứng vẫn cần phải được kiểm tra.
Ống xếp đường máy được sử dụng trong hệ thống định vị bị nhiễm bẩn nhẹ phải đối mặt với các điều kiện khác nhau so với các lớp vỏ bên cạnh vùng cắt. Mô tả các mảnh vụn, sự tiếp xúc với chất lỏng và khả năng tiếp xúc nhiệt trước khi chọn vật liệu.
Đối với môi trường tiếp xúc với chất làm mát, hãy cung cấp thông số kỹ thuật của chất lỏng, nồng độ làm việc, nhiệt độ và việc tiếp xúc là bắn tóe ngẫu nhiên hay phun liên tục. Đánh giá lớp phủ vải, đường khâu, đường may và các mối nối đầu mút cùng nhau. Một loại vải được phủ lớp không tự động làm cho cụm lắp ráp may trở nên kín chất lỏng.
Mạt kim loại nóng, sắc nhọn hoặc lượng phoi nặng có thể đòi hỏi phải có thêm lớp chắn hoặc cấu trúc vỏ bọc khác. Không chỉ định ống xếp vải thông thường làm vật thay thế trực tiếp cho vỏ bọc thép dạng ống lồng hoặc có bọc giáp kim loại mà không xem xét yêu cầu bảo vệ. Việc khớp các lỗ lắp không phải là bằng chứng của hiệu suất tương đương.
Đối với ống xếp hình chữ nhật tiếp xúc với nhiệt, BSTFLEX có thể đánh giá các loại vải kỹ thuật như sợi thủy tinh phủ silicone, sợi thủy tinh phủ PTFE hoặc sợi thủy tinh tráng nhôm. Việc lựa chọn phụ thuộc vào yêu cầu tiếp xúc và uốn gập lặp đi lặp lại. Xác nhận giới hạn của cấu trúc hoàn thiện thay vì áp dụng chỉ số nhiệt độ của loại vải cơ bản cho mọi đường may, giá đỡ và bộ phận buộc.
Giữ lại lớp vỏ đã tháo ra nếu thực tế cho phép và chụp lại các hư hỏng của nó trước khi xử lý. Các quan sát sau đây có thể hướng dẫn việc đánh giá thay thế, nhưng không có quan sát nào tự chứng minh được nguyên nhân hỏng hóc.
| Quan sát trên lớp vỏ cũ | Các hạng mục cần khảo sát |
|---|---|
| Một dải sáng bóng hoặc miếng vá bị mòn dọc theo một bên | Sự cản trở cục bộ, độ căn chỉnh khung, khoảng hở khả dụng và đường dẫn hỗ trợ. |
| Rách gần mối nối đầu mút | Hình học chuyển tiếp đầu mút, nếp gấp bị kẹt, tình trạng lắp đặt và độ giãn dài yêu cầu. |
| Các nếp gấp bị nghiền nát hoặc xếp ly bất thường | Không gian bị nén, mảnh vụn bị kẹt và việc lớp vỏ có đang bị ép vượt quá giới hạn làm việc của nó hay không. |
| Chất làm mát hoặc mảnh vụn bên dưới một lớp vỏ có vẻ vẫn còn nguyên vẹn | Lối vào xung quanh các mặt hở, giao diện đầu mút, đường may, mối đóng hoặc lỗ thông gió. |
Ghi lại bất kỳ thay đổi nào được thực hiện kể từ khi vỏ cũ được lắp đặt, bao gồm các cảm biến được định vị lại, xe trượt thay thế hoặc hệ thống cung cấp chất làm mát khác. Việc thay thế chỉ dựa trên bản vẽ cũ có thể bỏ sót những thay đổi đó. Đánh dấu kích thước nào đến từ máy, kích thước nào đến từ mẫu và kích thước nào vẫn cần được xác nhận.
Nó giúp xác định hình học đường dẫn hướng, nhưng nó không xác định khung lắp của máy, khoảng cách thanh dẫn, thiết bị liền kề hoặc không gian nén khả dụng. Bao gồm thông tin model thanh dẫn và xe trượt cùng với bản vẽ lắp đặt.
Có khả năng, miễn là tình trạng, kích thước và phương pháp gắn của chúng phù hợp cho cụm lắp ráp mới. Nêu rõ đơn hàng là dành riêng cho vỏ vải hay bao gồm cả các tấm mới, phụ tùng siết chặt và giá đỡ.
Không nhất thiết. Độ dày đơn thuần không giải quyết được vấn đề ma sát, độ giãn dài quá mức, chất làm mát không tương thích hoặc tiếp xúc với phoi không phù hợp. Việc thay đổi vật liệu cũng đòi hỏi gói gấp và chuyển động phải được kiểm tra lại.
Trước khi sản xuất, hãy xác nhận phiên bản sửa đổi của bản vẽ, khoảng mở bên trong, giới hạn bên ngoài, chiều dài làm việc, chi tiết khung đầu mút và bất kỳ giá đỡ hoặc tính năng tiếp cận nào. Chỉ định dung sai cho các kích thước kiểm soát độ khít, và thỏa thuận cách chúng sẽ được kiểm tra. Phân biệt kích thước của các khung cứng với kích thước của thân linh hoạt.
Trong quá trình lắp đặt và chạy thử, hãy tuân theo các quy trình đã được phê duyệt của máy. Kiểm tra khoảng hở, độ an toàn của mối nối và hành vi gấp qua hành trình dự định theo quy trình đưa thiết bị trở lại hoạt động được kiểm soát. Giữ nhân sự tránh xa các chuyển động và cách ly lại thiết bị trước khi thực hiện điều chỉnh. Không coi lớp vỏ chống nhiễm basn vải là sự thay thế cho các thiết bị bảo vệ an toàn máy bắt buộc.
Gửi cho BSTFLEX trục máy và ứng dụng, ba hình chiếu bản vẽ, ảnh chụp lắp đặt và các điều kiện vận hành. Bao gồm số lượng yêu cầu cho mỗi lớp vỏ riêng biệt, phần cứng lắp ráp có được tái sử dụng hay không và bất kỳ vấn đề nào quan sát được với cụm lắp ráp trước đó.
Sản phẩm ống xếp hình chữ nhật may để bảo vệ máy có thể được đánh giá để thay thế và đáp ứng các yêu cầu của OEM. Duyệt qua dòng ống xếp may theo yêu cầu để tìm các biên dạng khác, hoặc yêu cầu báo giá ống xếp hình chữ nhật kèm theo bản vẽ và chi tiết ứng dụng của bạn.
