Việc đặt mua một ống bọc cách nhiệt ống xả tùy chỉnh đòi hỏi nhiều thao tác hơn là chỉ chọn vật liệu sợi thủy tinh và cung cấp đường kính ống xấp xỉ. Ống bọc phải vừa vặn với đường ống xả thực tế, bao phủ đúng phần bị nung nóng và vẫn đảm bảo tính thực tế khi lắp đặt xung quanh các mối nối, khúc cua và thiết bị gần đó.
Đối với các nhà sản xuất máy sưởi, nhà cung cấp thiết bị hàng hải, nhà chế tạo xe và nhà phân phối phụ tùng thay thế, thông tin kích thước chính xác ở giai đoạn RFQ có thể ngăn ngừa các sự cố về độ vừa vặn trong quá trình sản xuất và lắp đặt.
Hướng dẫn này giải thích các số đo và chi tiết lắp đặt mà người mua nên cung cấp khi chỉ định một ống bọc cách nhiệt ống xả tùy chỉnh.
Bước đầu tiên là xác định chính xác bộ phận nào sẽ được cách nhiệt.
Bộ phận đó có thể là:
Kích thước bên ngoài của bộ phận này quyết định kích thước cơ bản của ống bọc.
Không nên chỉ dựa vào kích thước danh nghĩa của ống xả. Một sản phẩm được mô tả là ống xả 24 mm hoặc 30 mm có thể sử dụng kích thước đó để xác định mối nối hoặc đường kính trong, trong khi bề mặt bên ngoài mà lớp cách nhiệt phải che phủ có thể khác.

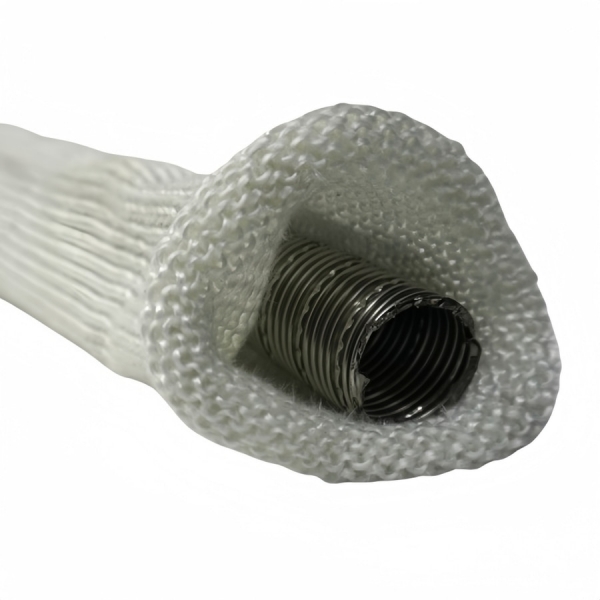

Đối với lớp cách nhiệt tùy chỉnh, phép đo hữu ích là đường kính ngoài thực tế của bộ phận tại vị trí sẽ lắp đặt ống bọc.
ID nghĩa là đường kính trong. Đối với ống bọc cách nhiệt ống xả, ID mô tả không gian bên trong có sẵn cho ống mềm hoặc ống xả.
Đây là một trong những kích thước quan trọng nhất trong một đơn hàng tùy chỉnh.
| Kích thước | WNó Đề Cập Đến Gì | Tại Sao Nó Lại Quan Trọng |
|---|---|---|
| Đường kính ngoài ống xả (OD) | Đường kính ngoài thực tế của ống hoặc ống mềm | Xác định bộ phận phải vừa vặn bên trong ống bọc |
| Đường kính trong ống bọc (ID) | Đường kính trong của ống bọc cách nhiệt | Kiểm soát độ khít khi lắp đặt |
| Đường kính ngoài ống bọc (OD) | Đường kính ngoài sau khi thêm lớp cách nhiệt | Quan trọng ở những nơi khoảng hở lắp đặt bị hạn chế |
| Chiều dài ống bọc | Tổng chiều dài được cách nhiệt | Xác định phần nào của đường ống xả được bảo vệ |
Một sai lầm phổ biến khi mua hàng là đặt mua ống bọc cách nhiệt chỉ bằng cách sử dụng kích thước ống xả danh nghĩa.
Ví dụ, một hệ thống xả có thể được xác định bằng đường kính danh nghĩa trong khi biên dạng bên ngoài thực tế của nó bị ảnh hưởng bởi độ gợn sóng, cấu trúc thành ống, mối nối hoặc dung sai sản xuất.
Vì lý do này, người mua OEM tốt nhất nên cung cấp một trong những thông tin sau:
Điều này đặc biệt quan trọng khi lớp cách nhiệt được lắp lên ống xả mềm hoặc ống xả dạng ống gợn sóng.
Vỏ cách nhiệt cần đủ không gian bên trong để lắp trùm lên bộ phận ống xả mà không cần dùng lực quá mức.
Tuy nhiên, khoảng hở quá lớn cũng không tốt vì vỏ bọc quá khổ có thể không ôm khít chính xác xung quanh đường ống xả.
Độ vừa vặn phù hợp phụ thuộc vào một số yếu tố:
Thay vì chỉ định một khoảng hở tùy ý, hãy cung cấp đường kính ngoài thực tế của ống và mô tả cách vỏ bọc sẽ được lắp đặt. Kích thước lớp cách nhiệt sau đó có thể được đánh giá dựa theo bộ phận lắp ráp.

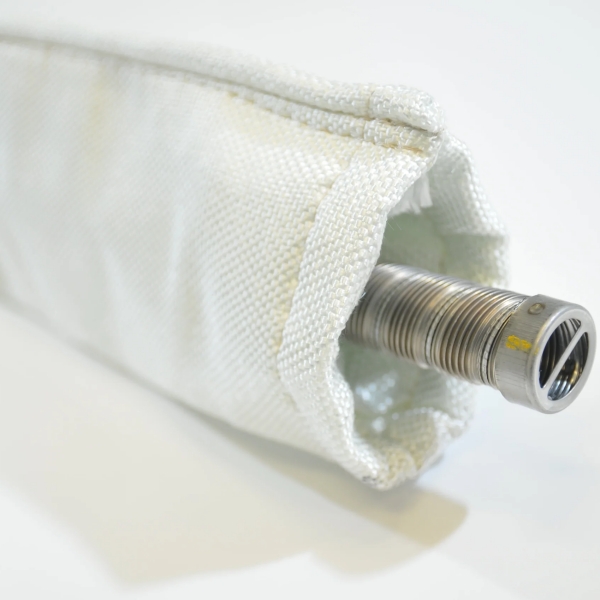

Đường kính của bản thân ống xả không phải lúc nào cũng là kích thước lớn nhất liên quan đến việc lắp đặt.
Nếu vỏ cách nhiệt dạng ống phải trượt qua một phụ kiện, khớp nối, khu vực kẹp hoặc đoạn ống xả được loe rộng, thì kích thước lớn hơn đó có thể quyết định xem vỏ bọc có lắp đặt được hay không.
Trước khi yêu cầu vỏ bọc tùy chỉnh, hãy kiểm tra:
Nếu vỏ bọc không cần phải luồn qua các phụ kiện vì nó được lắp trước khi lắp ráp ống xả lần cuối, hãy ghi rõ điều này trong bản vẽ hoặc yêu cầu báo giá (RFQ).
Chiều dài vỏ bọc yêu cầu phải dựa trên đoạn đường ống xả thực sự cần được bảo vệ nhiệt.
Không tự động chỉ định toàn bộ chiều dài ống xả.
Trong nhiều hệ thống lắp đặt, chỉ có phần gần sàn nhà, cáp, ống mềm, tấm chắn hoặc thiết bị kèm theo mới cần thêm lớp cách nhiệt.
Đo điểm bắt đầu và điểm kết thúc của khu vực cần cách nhiệt và xem xét:
Một ống bọc cách nhiệt dài đơn lẻ không phải lúc nào cũng là cấu hình tốt nhất.
Hệ thống xả với nhiều kẹp, các thay đổi hướng gấp khúc hoặc điểm bảo dưỡng có thể dễ lắp ráp hơn với nhiều đoạn cách nhiệt.
| Cấu hình | Lý do tiêu biểuđể lựa chọn |
|---|---|
| Một ống bọc liên tục | Đoạn ống xả thẳng dài ít bị ngắt quãng |
| Hai đoạn cách nhiệt | Kẹp, giá đỡ hoặc điểm bảo dưỡng chia cắt vùng được làm nóng |
| Nhiều đoạn ngắn | Đường đi phức tạp hoặc có một số vật cản lắp đặt |
| Chiều dài riêng tùy chỉnh | Cụm ống xả OEM có thể lặp lại |
Đối với sản xuất hàng loạt, việc xác định từng đoạn cách nhiệt trên bản vẽ cụm ống xả giúp duy trì việc lắp đặt đồng nhất từ đơn vị này sang đơn vị khác.

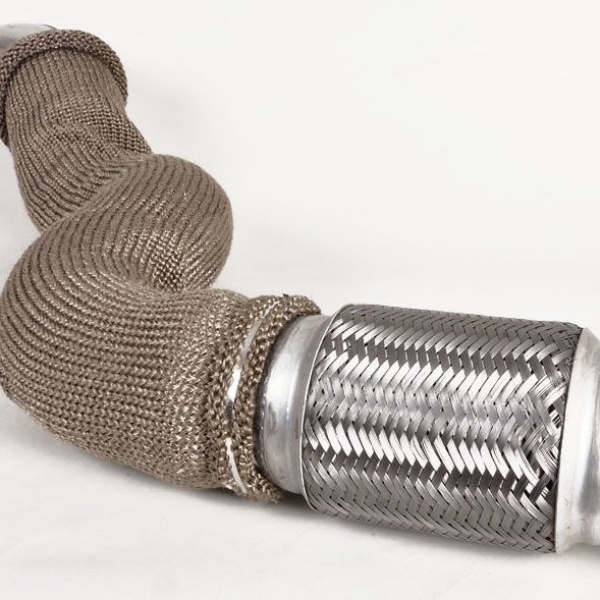

Một ống bọc lắp vào ống thẳng và một ống bọc lắp quanh đường ống xả cong không có cùng hình học.
Nơi đường ống xả cách nhiệt bao gồm các khúc uốn, hãy cung cấp:
Ảnh chụp hoặc bản vẽ đặc biệt hữu ích cho các kiểu lắp đặt máy sưởi nhỏ gọn, nơi ống xả đổi hướng ngay sau khi rời khỏi máy sưởi.
Đối với các kiểu lắp đặt nhỏ gọn, kích thước bên ngoài của lớp cách nhiệt hoàn thiện có thể quan trọng không kém đường kính bên trong.
Điều này phổ biến ở:
Nếu ống xả đi qua một không gian hạn chế, hãy đo khoảng hở có sẵn xung quanh ống trước khi định rõ lớp cách nhiệt.
Cụm lắp ráp hoàn thiện phải vừa vặn trong không gian cho phép mà không gây cản trở các linh kiện liền kề.
Thông tin kích thước cho nhà sản xuất biết kích thước cần sản xuất. Thông tin ứng dụng giải thích cách ống bọc sẽ được sử dụng.
Yêu cầu báo giá (RFQ) của OEM nên xác định xem hệ thống xả được lắp đặt ở:
Nhà cung cấp cũng nên biết liệu lớp cách nhiệt có tiếp xúc với độ rung, sự chuyển động thường xuyên, độ ẩm, sự mài mòn hoặc không gian lắp đặt hạn chế hay không.
Các hệ thống máy sưởi hàng hải thường gọn nhẹ, và đường ống xả có thể đi qua các không gian thiết bị nơi mà các bề mặt và bộ phận xung quanh cần được cách nhiệt bổ sung.
Đối với đơn đặt hàng cách nhiệt ống xả hàng hải tùy chỉnh, thông tin RFQ hữu ích bao gồm:
Nếu nhiều cấu hình ống xả được sử dụng trên một dòng sản phẩm, mỗi phiên bản nên được xác định riêng biệt thay vì gộp tất cả kích thước vào một thông số kỹ thuật.
Hệ thống máy sưởi chạy dầu diesel có thể sử dụng nhiều đường kính ống xả khác nhau tùy thuộc vào máy sưởi và thiết kế hệ thống.
BSTFLEX cũng sản xuất ống xả lò sưởi dầu bằng thép không gỉ thành đôi linh hoạt với nhiều đường kính khác nhau, cho phép xem xét các yêu cầu về ống xả và cách nhiệt như một phần của cùng một hệ thống.
Tuy nhiên, khi mua riêng ống bọc cách nhiệt, kích thước ống xả thực tế vẫn nên được xác nhận trước khi sản xuất.
Một dự án OEM mới thường bắt đầu bằng các bản vẽ và kích thước được kiểm soát. Các dự án thay thế thường bắt đầu bằng một hệ thống ống xả hiện có đã được lắp đặt.
Đối với nguồn cung cấp thay thế, người mua có thể cung cấp:
Nếu lớp cách nhiệt ban đầu bị hỏng hoặc biến dạng, hãy đo chính thành phần ống xả thay vì sao chép kích thước từ lớp cách nhiệt bị mòn.
Một RFQ hoàn chỉnh có thể được chuẩn bị bằng cách sử dụng danh sách kiểm tra sau đây.
| Mục RFQ | Thôngtin cần cung cấp |
|---|---|
| Thành phần ống xả | Ống mềm, ống cứng, ống xả hoặc cụm lắp ráp |
| Đường kính ngoài của ống | Đường kính ngoài thực tế đo được |
| Đường kính trong của ống bọc yêu cầu | Nếu đã được xác định bằng bản vẽ |
| Chiều dài yêu cầu | Tổng chiều dài cách nhiệt hoặc từng phần riêng lẻ |
| Đường đi của ống | Thẳng, cong hoặc hỗn hợp |
| Phụ kiện lớn nhất | Kích thước nếu ống bọc phải luồn qua nó |
| Không gian lắp đặt | Kích thước bao bên ngoài tối đa có sẵn nếu có liên quan |
| Ứng dụng | Bộ sưởi dầu diesel, bộ sưởi hàng hải, thiết bị xe hoặc thiết bị công nghiệp |
| Số lượng | Nguyên mẫu, số lượng lô và nhu cầu hàng năm ước tính |
| Tài liệu tham khảo | Bản vẽ, mẫu hoặc ảnh chụp lắp đặt |
| Đóng gói | Yêu cầu đóng gói số lượng lớn, đơn chiếc, dạng bộ hoặc OEM |
Công suất của máy sưởi không thôi không cung cấp đủ thông tin kích thước để chế tạo ống bọc cách nhiệt vừa vặn. Kích thước ống xả thực tế hữu ích hơn.
Lớp cách nhiệt bao bọc bên ngoài ống xả. Cần làm rõ xem mọi kích thước trong yêu cầu báo giá (RFQ) đề cập đến đường kính trong (ID) hay đường kính ngoài (OD).
Một ống bọc có thể vừa khít với ống nhưng vẫn không thể lắp đặt được nếu nó phải trượt qua một khớp nối hoặc đầu nối lớn hơn.
Các đoạn cách nhiệt dài có thể cản trở kẹp, giá đỡ hoặc khu vực bảo dưỡng. Xác định vùng bảo vệ nhiệt thực tế trước khi quyết định chiều dài ống bọc.
Hai hệ thống có cùng đường kính có thể yêu cầu các cấu hình cách nhiệt khác nhau nếu một hệ thống đi thẳng và hệ thống kia bao gồm nhiều khúc cua hoặc vật cản lắp đặt.
Đối với các hệ thống máy sưởi OEM mới, việc xác định lớp cách nhiệt sau khi đã thiết lập đường ống xả và không gian lắp đặt xung quanh có thể rất hữu ích.
Một ống bọc nguyên mẫu sau đó có thể được đánh giá về:
Sau khi các kích thước được xác nhận, cùng một thông số kỹ thuật có thể được sử dụng để sản xuất lặp lại.
BSTFLEX sản xuất ống bọc cách nhiệt ống xả bằng sợi thủy tinh với kích thước được điều chỉnh phù hợp với hệ thống xả thay vì giới hạn người mua ở một đường kính hoặc chiều dài cố định.
Sản xuất tùy chỉnh có thể hỗ trợ các nhà sản xuất máy sưởi, nhà cung cấp thiết bị hàng hải, nhà chế tạo xe RV và xe cộ, nhà cung cấp hệ thống xả, nhà phân phối và nhà sản xuất thiết bị công nghiệp.
Để biết thêm các sản phẩm ống dẫn máy sưởi, bảo vệ ống xả và quản lý nhiệt, hãy xem ống bảo vệ nhiệt dòng sản phẩm của chúng tôi.
Để có báo giá chính xác, vui lòng cung cấp đường kính ngoài của ống xả, chiều dài cách nhiệt yêu cầu, sơ đồ lắp đặt, số lượng và bất kỳ bản vẽ hoặc hình ảnh nào có sẵn.
Nếu cần nhiều đường kính hoặc chiều dài cho cùng một dự án, hãy liệt kê từng cấu hình riêng biệt. Điều này cho phép sản xuất các ống bọc cách nhiệt phù hợp với các cụm ống xả thực tế thay vì coi đây là một kích thước phổ thông duy nhất.
Xem Ống bọc cách nhiệt ống xả bằng sợi thủy tinh cho các yêu cầu cung cấp số lượng lớn và OEM tùy chỉnh.
