Đặc tả cách nhiệt lò công nghiệp nên mô tả nhiều hơn là chỉ độ dày của lớp chăn. Lớp vật liệu yêu cầu phụ thuộc vào thiết kế lò, nhiệt độ tại vị trí cách nhiệt, không gian lắp đặt có sẵn, phương pháp hỗ trợ và kế hoạch bảo trì. Vật liệu phù hợp với tấm tường phẳng có thể cần chi tiết lắp đặt khác xung quanh khung cửa, góc, phần mái hoặc tấm truy cập có thể tháo rời.
Khi chỉ định chăn sợi gốm cho lò công nghiệp, hãy xác định cùng lúc cấp độ sợi, độ dày, mật độ, chu kỳ vận hành, độ nén khi lắp đặt, bố trí mối nối và các kiểm tra nghiệm thu. Điều này cung cấp cho nhà sản xuất thiết bị, nhà chế tạo vật liệu cách nhiệt và đội ngũ mua hàng một cơ sở chung để đánh giá vật liệu và lớp lót hoàn thiện.

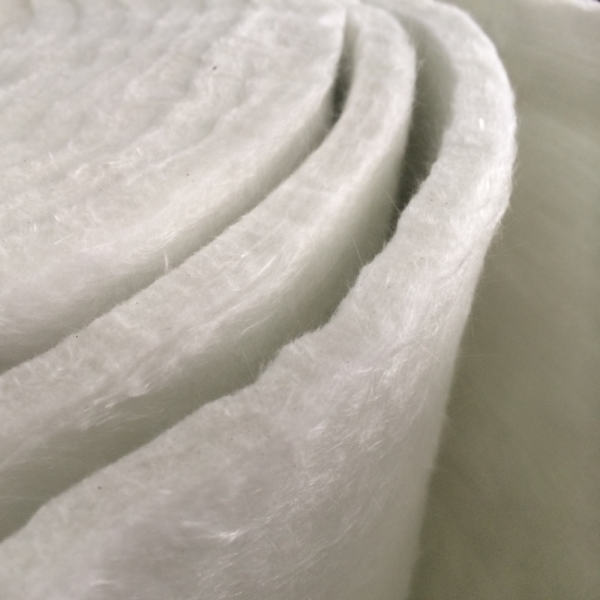

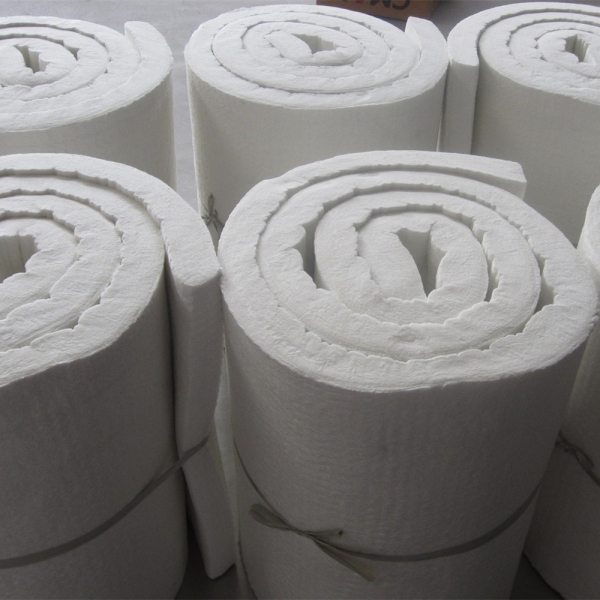

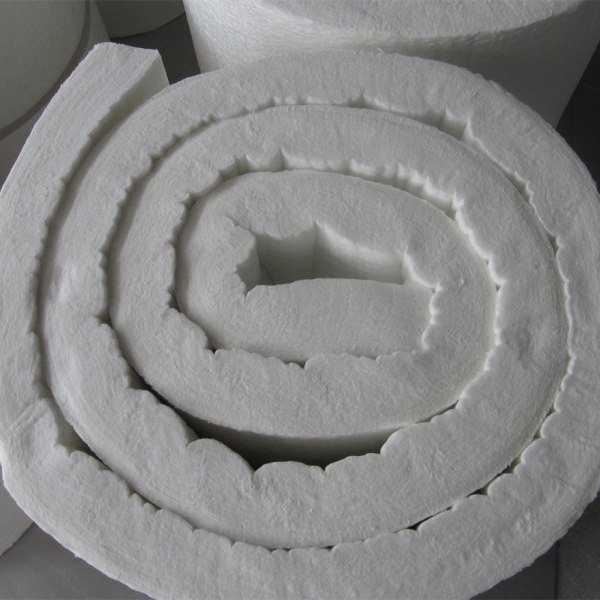

BSTFLEX cung cấp chăn cách nhiệt sợi gốm cho các ứng dụng cách nhiệt công nghiệp, bao gồm cả cách nhiệt khe hở tường lò nung và lò sấy. Hướng dẫn này tập trung vào các thông tin mà người mua nên cung cấp trước khi yêu cầu mẫu hoặc báo giá. Hướng dẫn này không gán một mức nhiệt độ định mức cho mọi cấp độ sợi gốm hoặc mọi cấu trúc lò đã lắp đặt.
Bắt đầu Với Phần Lò Được Cách Nhiệt
Trước khi chọn chăn cách nhiệt, hãy xác định vị trí lắp đặt. Lò công nghiệp có thể chứa nhiều vùng cách nhiệt, mỗi vùng có nhiệt độ, bố trí hỗ trợ và yêu cầu truy cập khác nhau.
- Tường bên: Xác định xem chăn được lắp đặt phía sau lớp mặt nóng bảo vệ, bên trong khoang tấm hay tựa vào vật liệu lót khác.
- Phần mái và phía trên: Mô tả cách vật liệu cách nhiệt được hỗ trợ và giữ lại. Trọng lực, độ rung và khả năng tiếp cận bảo trì có thể ảnh hưởng đến thiết kế lắp đặt.
- Khu vực sàn và tường dưới: Nêu rõ vật liệu có phải chịu tải trọng, va đập, hoạt động vệ sinh hay cặn quy trình hay không. Không nên coi chăn linh hoạt là vật liệu sàn chịu lực trừ khi thiết kế hoàn chỉnh định rõ điều đó.
- Khung cửa và tấm truy cập: Cung cấp kích thước mở, bố trí đóng và độ sâu cách nhiệt có sẵn. Xác định xem vật liệu cách nhiệt được cố định vào cửa hay nằm lại trong thân lò.
- Đường ống và phần chuyển tiếp: Đánh dấu các thay đổi về tiết diện, góc, điểm xuyên qua và mối nối nơi có thể xảy ra khoảng trống hoặc độ nén quá mức.
Bản vẽ có đánh dấu vùng cách nhiệt sẽ hữu ích hơn so với chỉ có tên model lò. Nếu một đơn hàng bao gồm nhiều vùng, hãy liệt kê chúng riêng biệt thay vì giả định rằng một thông số kỹ thuật chăn phù hợp với mọi vị trí.
Xác định Nhiệt Tải Thực Tế
Nhiệt độ cài đặt của lò không nhất thiết là nhiệt độ mà tấm chăn sợi gốm phải chịu. Lớp cách nhiệt có thể nằm phía sau lớp lót bề mặt tiếp xúc nhiệt, cạnh một khoảng không khí hoặc gần vỏ ngoài. Mỗi vị trí có thể tạo ra một biểu đồ nhiệt độ khác nhau.
Bao gồm các thông tin sau trong yêu cầu báo giá:
- nhiệt độ vận hành bình thường và vị trí đo nhiệt độ đó;
- nhiệt độ đỉnh tối đa hoặc trong thời gian ngắn, cùng với thời gian kéo dài;
- các chu kỳ khởi động, tắt máy và các chu kỳ gia nhiệt hoặc làm mát khác;
- số giờ vận hành liên tục và mô hình vận hành dự kiến hàng năm;
- khí quyển trong lò và bất kỳ khí quy trình hoặc tiếp xúc hóa chất liên quan nào;
- nhiệt độ tại bề mặt tiếp xúc nhiệt, bên trong vùng cách nhiệt và tại lớp vỏ, ở những nơi đo được hoặc có sẵn.
Nhiệt độ phân loại, các điều kiện sử dụng liên tục được khuyến nghị và nhiệt độ của toàn bộ lớp lót đã lắp đặt không phải là các giá trị có thể thay thế cho nhau. Xác nhận loại sợi gốm áp dụng và tài liệu kỹ thuật của nó. Không sử dụng điểm nóng chảy của sợi hoặc số liệu phân loại chung làm giới hạn vận hành liên tục cho bộ lắp ráp lò.
Nơi yêu cầu tính toán nhiệt, hãy cung cấp kết cấu tường, thứ tự các lớp, độ dày của từng lớp, điều kiện phía bên nóng và điều kiện môi trường xung quanh. Dữ liệu độ dẫn nhiệt nên được so sánh ở nhiệt độ trung bình liên quan và khối lượng riêng được ghi rõ. Số liệu độ dẫn nhiệt không có nhiệt độ thử nghiệm và thông tin mẫu thử không phải là cơ sở đầy đủ để so sánh hai báo giá.
Chọn độ dày trong không gian thiết kế khả dụng
Chăn sợi gốm BSTFLEX được cung cấp trong khoảng độ dày 6–50 mm. Độ dày phù hợp phụ thuộc vào hiệu suất nhiệt yêu cầu và khoảng trống có sẵn trong kết cấu lò. Toàn bộ phạm vi không có nghĩa là mọi kết hợp giữa độ dày, khối lượng riêng, chiều dài cuộn và lớp bề mặt đều là cấu hình kho tiêu chuẩn.
Khi yêu cầu báo giá, hãy phân biệt ba kích thước:
- Độ dày cung cấp: độ dày danh nghĩa của tấm chăn trước khi lắp đặt.
- Độ dày sau lắp đặt: không gian bị chiếm dụng sau khi lắp đặt, bao gồm cả độ nén do hệ thống giữ hoặc các tấm xung quanh gây ra.
- Độ sâu khoang trống khả dụng: khoảng không gian vật lý giữa lớp lót lò, vỏ lò hoặc các bộ phận liền kề.
Nếu chăn cách nhiệt bị nén để vừa với một khoang, hãy nêu rõ tình trạng lắp đặt dự kiến. Đừng giả định rằng việc nén một tấm chăn dày hơn vào một không gian nhỏ hơn sẽ mang lại kết quả nhiệt giống như một tấm chăn được sản xuất cho độ dày lắp đặt đó. Sự nén chặt có thể làm thay đổi mật độ, sự tiếp xúc giữa các lớp và cách thức giữ cố định lớp cách nhiệt.
Đối với thiết kế nhiều lớp, hãy thể hiện độ dày của từng lớp và vị trí các mối nối của nó. Nhà thiết kế cách nhiệt nên quyết định xem các mối nối có cần phải được bố trí so le, chồng lên nhau hay sắp xếp cách khác để phù hợp với kết cấu lò. Tránh áp dụng khoảng cách chồng mí phổ quát mà không cân nhắc đến vật liệu, sự thay đổi kích thước dự kiến và phương pháp lắp đặt.
Cân nhắc Mật độ Song song với Độ dày
Mật độ là một thông số kỹ thuật của vật liệu chứ không phải là một bảng xếp hạng chất lượng đơn giản. Mật độ cao hơn không tự động mang lại kết quả cách nhiệt tốt nhất cho mọi loại lò. Việc lựa chọn phải tính đến độ dẫn nhiệt ở nhiệt độ tương ứng, độ dày lắp đặt, yêu cầu xử lý và cách thức đỡ tấm chăn cách nhiệt.
Thông tin sản phẩm C11 hiện tại liệt kê dải mật độ 96–128 kg/m³ đối với chăn sợi gốm. Xác nhận sự kết hợp giữa mật độ và độ dày yêu cầu cùng với báo giá và dữ liệu kỹ thuật áp dụng. Không so sánh giá trị mật độ của lõi sợi trần với tổng khối lượng của cụm lắp ráp có lớp phủ mặt hoặc được gia công chuyển đổi khác.
Đối với việc kiểm tra đầu vào, hãy thống nhất xem mật độ được xác minh trực tiếp hay thông qua phương pháp khối lượng trên một đơn vị diện tích và độ dày đã thỏa thuận. Xác định kích thước mẫu thử, điều kiện hóa và quy trình đo lường. Điều này giúp tránh các tranh chấp do so sánh các phép đo được thực hiện trong các điều kiện nén hoặc điều kiện hóa khác nhau.
Lên kế hoạch cho Phương pháp Lắp đặt và Giữ cố định
Chăn sợi gốm là vật liệu cách nhiệt linh hoạt. Nó cần một cơ cấu lắp đặt phù hợp để giữ đúng vị trí và bảo vệ nó khỏi các điều kiện hiện hữu trong lò. Phương pháp giữ cố định chính xác phụ thuộc vào vỏ lò, thiết kế lớp lót, hướng lắp đặt, nhiệt độ và kế hoạch bảo trì.
Lắp đặt tường và tấm panel
Thể hiện các lớp tấm panel và cách thức tấm chăn được kẹp hoặc giữ cố định. Xác định các vị trí xuyên qua, điểm cố định, cạnh và điểm chuyển tiếp. Kiểm tra để đảm bảo các ốc vít hoặc giá đỡ không tạo ra độ nén cục bộ không thể chấp nhận được hoặc để lại các khoảng trống không được cách nhiệt xung quanh chu vi.
Lắp đặt mái và phía trên cao
Mô tả hệ thống đỡ và hướng lắp đặt chăn. Thiết kế phải tính đến trọng lượng của chính vật liệu, chu kỳ nhiệt và sự chuyển động của kết cấu lò. Không sao chép khoảng cách mỏ neo hoặc số lượng cố định từ một chiếc lò không liên quan; những giá trị đó phải được xác định cho hệ thống lớp lót thực tế.
Lắp đặt cửa và tấm panel tháo lắp
Xác nhận xem vật liệu cách nhiệt được cố định vào cửa, giữ bên trong một cụm hộp tháo rời hay được lắp đặt như một miếng chèn riêng biệt. Việc đóng mở lặp đi lặp lại có thể làm xê dịch các cạnh không được đỡ. Một đợt thử nghiệm đại diện nên kiểm tra độ khít, khả năng giữ cố định và xem tấm chăn có bị dịch chuyển khi thao tác với tấm panel hay không.
Mối nối, góc và các vị trí xuyên qua
Đánh dấu các mối nối, góc, lỗ mở đầu đốt, vị trí xuyên qua của cảm biến và các điểm gián đoạn khác trên bản vẽ. Những vị trí này cần được chú ý đặc biệt vì lớp cách nhiệt có thể liên tục trên một bản vẽ phẳng nhưng lại bị gián đoạn sau khi chế tạo. Xác định cách thức cụm lắp ráp hoàn thiện sẽ khít xung quanh từng tính năng.
Kiểm tra Môi trường Ngoài Nhiệt độ
Lò công nghiệp có thể khiến vật liệu cách nhiệt chịu nhiều tác động hơn là nhiệt độ. Tùy thuộc vào quy trình, vật liệu có thể tiếp xúc với luồng không khí, độ rung, độ ẩm trong thời gian ngừng hoạt động, chất tẩy rửa, hơi quy trình hoặc sự va chạm cơ học ngẫu nhiên.
Mô tả điều kiện tiếp xúc thực tế thay vì sử dụng các thuật ngữ rộng như chịu hóa chất hoặc chống ẩm. Xác định chất, nồng độ (nếu biết), nhiệt độ và việc tiếp xúc là liên tục hay thỉnh thoảng. Yêu cầu thông tin khả năng tương thích theo cấp độ khi bầu khí quyển có thể ảnh hưởng đến sợi hoặc các bộ phận khác của kết cấu.
Nếu tấm chăn được che phủ bởi một lớp mặt, lưới hoặc tấm panel, hãy chỉ định riêng lớp đó. Lớp mặt có thể giúp giữ cố định lớp cách nhiệt hoặc bảo vệ lớp này khỏi việc cầm nắm, thao tác, nhưng nó không tự động giúp toàn bộ lớp lót đạt yêu cầu về mài mòn, tốc độ khí, tiếp xúc hóa chất hoặc các yêu cầu bảo vệ chống cháy.
Thiết lập Yêu cầu Kiểm tra và Nghiệm thu Trước khi Đặt hàng
Việc phê duyệt mẫu phải đại diện cho vật liệu và điều kiện lắp đặt sẽ được sử dụng trong sản xuất. Thống nhất về các điểm kiểm tra trước khi đặt hàng, đặc biệt khi tấm chăn sẽ được cắt thành các miếng theo hình dạng hoặc được lắp đặt ở nhiều vùng trong lò.
| Hạng mục kiểm tra | Nội dung cần thống nhất |
|---|---|
| Nhận dạng vật liệu | Cấp độ sợi, thông số kỹ thuật sản phẩm, nhận dạng lô hàng và tài liệu kỹ thuật đi kèm đơn hàng. |
| Độ dày | Giá trị danh nghĩa, dung sai, vị trí đo và việc đo được thực hiện trước hay sau khi nén. |
| Mật độ hoặc khối lượng | Mật độ hoặc khối lượng trên một đơn vị diện tích đã chỉ định, đơn vị, kích thước mẫu thử và giá trị áp dụng cho phần lõi hay toàn bộ vật liệu đã qua gia công. |
| Kích thước | Chiều rộng và chiều dài cuộn, kích thước tấm hoặc đường viền bộ phận cắt, cùng với dung sai kích thước. |
| Tình trạng trực quan | Vết rách, độ mỏng cục bộ, cạnh bị hư hỏng, nhiễm bẩn, bao bì bị ẩm ướt hoặc các khiếm khuyết khác đã thỏa thuận. |
| Thử nghiệm lắp đặt | Độ khít quanh các góc và lỗ mở, khả năng giữ cố định, độ kín mối nối và độ dày khi lắp đặt. |
| Bằng chứng tiếp xúc với nhiệt | Kiểm tra nhiệt độ, thời gian, môi trường, phương pháp đo và giới hạn chấp nhận ở nơi yêu cầu các tính chất đã lão hóa nhiệt. |
Đối với thiết kế lò nướng mới, hãy phê duyệt một mẫu đại diện hoặc đoạn thử nghiệm trước khi cho phép sản xuất lặp lại. Ghi lại bản sửa đổi bản vẽ và thông số kỹ thuật vật liệu được chấp nhận. Nếu thiết kế lò nướng thay đổi, hãy xem xét liệu độ dày, mật độ, các chi tiết hỗ trợ và mối nối ban đầu có còn phù hợp hay không.
Các tùy chọn tùy chỉnh hiện có
Đối với chăn sợi gốm p40, dòng sản phẩm được công bố bao gồm độ dày 6–50 mm và dải tỷ trọng đã công bố là 96–128 kg/m³, với chiều rộng danh định là 1.050 mm. Xác nhận sự kết hợp có sẵn, chiều dài cuộn và cách đóng gói cho đơn hàng được yêu cầu.
Tùy thuộc vào dự án và đánh giá sản xuất, người mua có thể thảo luận:
- độ dày yêu cầu nằm trong dải sản phẩm có sẵn;
- lựa chọn mật độ tuân theo thông số kỹ thuật vật liệu đã được phê duyệt;
- kích thước cuộn và yêu cầu đóng gói;
- cắt theo chiều dài, dạng tấm hoặc hình dạng theo bản vẽ nếu khả thi;
- số lượng mẫu và tài liệu kiểm tra để phê duyệt.
Đừng giả định rằng tất cả các tổ hợp độ dày, mật độ và kích thước đều là hàng có sẵn tiêu chuẩn. Hãy gửi bản vẽ và số lượng theo năm hoặc theo lô để có thể xem xét hình thức cung cấp trước khi báo giá.
Sử dụng Cùng Với
Khi một cụm lò nướng yêu cầu một lớp vải riêng biệt hoặc một lớp vỏ chịu nhiệt được chế tạo, hãy xem xét vải sợi gốm chịu nhiệt độ cao như một vật liệu riêng biệt. Vai trò, khả năng gia cố và mức độ thích hợp về nhiệt độ của nó phải được quy định rõ cho cụm lắp ráp; vật liệu này không tự động bao gồm trong thảm sợi gốm trơn.
Đối với kết cấu yêu cầu cụ thể có lớp phủ lá nhôm, hãy so sánh sản phẩm riêng biệt thảm cách nhiệt sợi gốm có lá nhôm. Phần lõi gốm, lớp lá nhôm và hệ thống kết dính có các giới hạn khác nhau và phải được đánh giá riêng.
Sản phẩm liên quan
- Thảm cách nhiệt sợi gốm — vật liệu thảm trơn dành cho các dự án cách nhiệt lò nướng và lò luyện công nghiệp.
- Thảm cách nhiệt sợi gốm có lá nhôm — một kết cấu có lớp phủ riêng biệt khi cần bề mặt bằng nhôm.
- Thảm kim sợi silica — một vật liệu cách nhiệt khác cần đánh giá khi cấp độ sợi hoặc tải trọng nhiệt yêu cầu khác nhau.
- Bông cách nhiệt nhiệt độ cao — so sánh các dòng vật liệu cách nhiệt sẵn có.
Các câu hỏi thường gặp
Tôi nên chỉ định độ dày nào cho chăn sợi gốm đối với một lò công nghiệp?
Bắt đầu với hiệu suất nhiệt yêu cầu và chiều sâu lắp đặt sẵn có. BSTFLEX p40 được cung cấp trong dải độ dày từ 6–50 mm. Việc lựa chọn cuối cùng cũng phụ thuộc vào cấp độ sợi, mật độ, chu kỳ vận hành, độ nén khi lắp đặt và bố trí lớp lót. Xác nhận tổ hợp yêu cầu trước khi đặt hàng.
Chăn sợi gốm mật độ cao hơn có luôn mang lại khả năng cách nhiệt tốt hơn không?
Không. Mật độ nên được đánh giá cùng với độ dày và dữ liệu độ dẫn nhiệt ở nhiệt độ trung bình phù hợp. Mật độ cao hơn có thể thay đổi các đặc tính xử lý và cơ học, nhưng không nên được coi là sự cải thiện tự động về hiệu suất nhiệt.
Chăn sợi gốm có thể được lắp đặt trực tiếp vào mặt nóng của lò không?
Điều đó phụ thuộc vào cấp độ sợi đã chọn, bầu không khí trong lò, thời gian tiếp xúc và thiết kế lớp lót. Xác nhận xem chăn có được dùng làm lớp tiếp xúc nhiệt, lớp cách nhiệt dự phòng hay lớp khoang kín hay không. Chỉ riêng giá trị phân loại vật liệu thì chưa thể phê duyệt một cách lắp đặt hoàn chỉnh.
Các mối nối chăn sợi gốm nên được bố trí như thế nào?
Cách bố trí mối nối phụ thuộc vào hình học của lò, số lớp, sự thay đổi kích thước dự kiến và phương pháp giữ. Đánh dấu các mối nối và vị trí xuyên qua trên bản vẽ, đồng thời thống nhất về các sắp xếp chồng lên nhau hoặc so le với nhà thiết kế lớp cách nhiệt. Không áp dụng khoảng cách chồng lấp phổ thông mà không kiểm tra cấu trúc thực tế.
BSTFLEX có thể cung cấp chăn sợi gốm theo kích thước tùy chỉnh không?
Các yêu cầu về độ dày, mật độ, chiều dài, đóng gói đặc biệt và các bộ phận cắt theo bản vẽ có thể được xem xét. Cung cấp các kích thước, dung sai và số lượng cần thiết để xem xét sản xuất. Xác nhận sự kết hợp có sẵn và hình thức cung cấp cùng với báo giá.
Yêu cầu xem xét thông số kỹ thuật chăn sợi gốm
Gửi bản vẽ lò hoặc bản phác thảo vùng cách nhiệt, hồ sơ nhiệt độ vận hành, độ dày, mật độ, kích thước và số lượng mua hàng yêu cầu. Xác định xem chăn được lắp đặt phía sau lớp tiếp xúc nhiệt, bên trong khoang panel hay như một phần của phần có thể tháo rời. Bao gồm mọi tài liệu về độ dẫn nhiệt, độ co ngót hoặc khả năng tiếp xúc nhiệt cần thiết để phê duyệt.
BSTFLEX hỗ trợ xem xét dự án và phát triển mẫu thông qua các dịch vụ sản xuất theo đơn đặt hàng OEM và tùy chỉnh. Để xem thông số kỹ thuật sản phẩm, hãy truy cập trang chăn cách nhiệt sợi gốm BSTFLEX. Đối với các dòng sợi khác, hãy sử dụng công cụ lựa chọn vật liệu cách nhiệt nhiệt độ cao.
Yêu cầu báo giá và xem xét mẫuvới các chi tiết ứng dụng và bản vẽ. Bản tóm tắt lắp đặt rõ ràng giúp căn chỉnh việc lựa chọn vật liệu, chế tạo và kiểm tra đầu vào trước khi sản xuất hàng loạt.
