Thảm kim sợi thủy tinh liên kết khâu dùng cho chế tạo OEM: Cắt, xử lý và kiểm tra nghiệm thu

Một cuộn vật liệu cách nhiệt không phải là bộ phận mà thợ lắp ráp lắp đặt. Trước khi đến được thiết bị, vật liệu có thể được tháo cuộn, lồng ghép, cắt, chồng lên nhau, chuyển giao và lắp khít xung quanh các lỗ hở hoặc điểm cố định. Đối với một người mua OEM, câu hỏi hữu ích là liệu tấm vật liệu đã chọn có thể trải qua trình tự đó mà vẫn đáp ứng được bản vẽ hay không.

Chỉ định thảm kim sợi thủy tinh gia cố bằng mũi khâu dựa trên cấp độ sợi, chỉ gia cố, bố trí mũi khâu, độ dày hoàn thiện và định dạng giao hàng. Sau đó phê duyệt các bộ phận cắt đại diện để xử lý, độ khít và công năng vận hành. Điều này cung cấp cho bộ phận thu mua và sản xuất một cơ sở chung để so sánh các mẫu và chấp nhận các đơn hàng lặp lại.

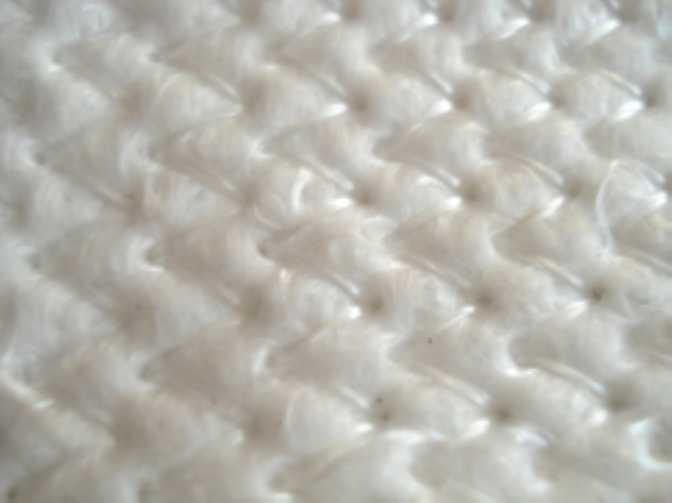

Thảm kim sợi thủy tinh gia cố bằng mũi khâu BSTFLEX glass fiber stitch-bonded needle mat kết hợp cấu trúc cách nhiệt bằng sợi thủy tinh được tạo kim với lớp gia cố bằng sợi bổ sung. Kỹ thuật khâu móc được sử dụng để cải thiện độ bền cơ học; mức độ cải thiện và quy trình gia công phù hợp phụ thuộc vào cấu trúc cụ thể. Hướng dẫn này tập trung vào việc chuyển đổi vật liệu đó thành các linh kiện cách nhiệt công nghiệp.

Bắt Đầu Với Bản Vẽ Bộ Phận Cách Nhiệt

Xác định xem bản vẽ mô tả lõi cách nhiệt, miếng đệm cách nhiệt có mặt bọc hay vỏ bọc thiết bị hoàn chỉnh. Đường viền lõi không nên được lấy trực tiếp từ kích thước bên ngoài của áo bọc hoàn thiện mà không tính đến cấu trúc của nó.

Đánh dấu các cạnh và lỗ cố định được sử dụng để định vị bộ phận trong quá trình lắp ráp. Bao gồm các rãnh, phần khoét, đoạn hẹp, góc uốn dự kiến và không gian có sẵn cho lớp cách nhiệt. Nêu rõ liệu các kích thước được kiểm tra trên bộ phận phẳng, không nén hay sau khi lắp khít. Điều này đặc biệt hữu ích cho các miếng đệm được lắp bên trong các tấm thiết bị được gia nhiệt và nắp bọc tháo rời.

Sử dụng thông số kỹ thuật vật liệu xác định cấp độ thủy tinh và cấu trúc gia cố. Chỉ định rõ bất kỳ lớp bọc mặt nào một cách riêng biệt. Các thuật ngữ thảm sợi thủy tinh được khâu và thảm sợi thủy tinh gia cố không phải là một thông số đặt hàng hoàn chỉnh nếu đứng một mình.

Thiết Lập Hướng Cuộn và Hướng Khâu Trước Khi Lồng Ghép

Yêu cầu nhà cung cấp xác định hướng cuộn và cách bố trí mũi khâu trên mẫu. Trường hợp hướng ảnh hưởng đến việc lắp khít hoặc xử lý, hãy hiển thị mũi tên định hướng trên bản vẽ bộ phận. Không phê duyệt bố cục cắt đã xoay chỉ vì nó làm giảm lượng phế liệu.

Thử nghiệm hướng đề xuất xung quanh các góc uốn, lỗ hở và đoạn nối hẹp. So sánh các bộ phận theo các hướng khác nhau khi thiết kế cho phép, và ghi lại kết quả. Mục đích là xác định xem hướng có cần kiểm soát đối với linh kiện này hay không, chứ không phải giả định rằng mọi thảm khâu đều hoạt động giống nhau theo mọi hướng.

Đối với yêu cầu về kiểu khâu, hãy định nghĩa nội dung đang được đo: khoảng cách giữa các hàng khâu, chiều dài mũi khâu dọc theo một hàng hoặc tính năng đã thỏa thuận khác. Một kích thước khâu đơn lẻ sẽ mơ hồ nếu không có định nghĩa đó. Bất kỳ giá trị được yêu cầu nào cũng nên được xem xét về tính khả thi sản xuất trước khi nó trở thành yêu cầu đơn hàng.

Phê Duyệt Quy Trình Cắt Trên Vật Liệu Sản Xuất

Sử dụng các mẫu đại diện cho cấp độ sợi, độ dày và cấu trúc khâu được đề xuất. Thử nghiệm trên thảm trơn mỏng hơn không xác thực quy trình cắt cho thảm gia cố dày hơn.

Thống nhất về một thử nghiệm phản ánh quy trình sản xuất dự kiến, chẳng hạn như cắt bằng dao hoặc cắt bằng khuôn khi thích hợp. Ghi lại cách vật liệu được đỡ và giữ, liệu nó được cắt thành từng lớp đơn hay thành chồng, và cách các bộ phận được lấy ra sau khi cắt. Đây là các biến số quy trình cần đánh giá, không phải là cài đặt phổ thông do hướng dẫn này cung cấp.

Kiểm tra các tính năng khó gia công nhất: lỗ nhỏ, góc trong hẹp, cầu nối hẹp và các đường cắt ngang qua đường khâu. Kiểm tra các vết cắt chưa đứt, sợi bị kéo lê, rách cục bộ và đứt đoạn chỉ. Đánh giá tình trạng cạnh sau khi mảnh vật liệu được nhấc lên và chuyển đi, không chỉ khi nó vẫn nằm trên bàn cắt.

Thống nhất về diện mạo cạnh chấp nhận được bằng cách sử dụng các mẫu hoặc hình ảnh đại diện. Tránh các mô tả mơ hồ như hoàn toàn sạch hoặc không rụng sợi trừ khi có một bài kiểm tra và giới hạn chấp nhận xác định hỗ trợ chúng. Đường khâu cắt qua chu vi hoàn thiện sẽ bị cắt; phân biệt đầu chỉ bị cắt với hiện tượng tưa dần ảnh hưởng đến phần bộ phận được giữ lại.

Kiểm Tra Khâu Xử Lý Giữa Công Đoạn Cắt và Lắp Đặt

Gửi các mẫu thử qua trình tự chuyển đổi thực tế. Nhấc chúng ra khỏi bề mặt cắt, đặt vào bao bì dự kiến, chuyển đến khu vực lắp ráp và lắp chúng bằng các giá đỡ dự định. Ghi lại bất kỳ hư hỏng hoặc thao tác bổ sung nào cần thiết ở mỗi giai đoạn.

Đối với các miếng chèn lớn hoặc có hình dạng, hãy đánh giá độ đỡ trong quá trình nâng thay vì coi một phần hẹp là điểm mang. Đối với các bộ linh kiện, hãy xác định các bộ phận đủ rõ ràng để người vận hành không cần phải liên tục mở ra hoặc lật chúng để tìm đúng miếng.

Trường hợp nắp sẽ được mở để bảo trì, hãy đưa việc tháo và lắp lại vào quá trình thử nghiệm. Kiểm tra xem phần lõi có dịch chuyển bên trong lớp mặt của nó hay không, có bị mỏng đi xung quanh các điểm đóng hay cần định vị lại. Phần gia cố phải giải quyết được yêu cầu xử lý đã được xác định; không nên dùng nó để bù đắp cho việc thiếu giá đỡ hoặc thiết kế giữ không phù hợp.

Viết Các Tiêu Chí Chấp Nhận Đo Lường Được

Một mẫu đã được phê duyệt rất hữu ích, nhưng sản xuất lặp lại cũng cần có một cơ sở kiểm tra bằng văn bản. Chọn các kiểm tra quan trọng đối với linh kiện và thống nhất về việc lấy mẫu, phương pháp và giới hạn chấp nhận trước khi đặt hàng sản xuất.

Các số đo độ dày cần có một phương pháp chung vì vật liệu có tính nén được. Hãy chỉ định cách điều hòa và đo lường mẫu thay vì so sánh kết quả đo bằng tay với một quy trình phòng thí nghiệm khác. Khi một dự án yêu cầu phương pháp thử nghiệm được công nhận, hãy xác nhận rằng phương pháp đó áp dụng được cho cấu trúc gia cố được cung cấp.

Giữ riêng biệt độ dày danh định được cung cấp và độ dày sau khi lắp đặt. Ngoài ra, cần làm rõ xem giá trị trọng lượng trên một đơn vị diện tích mô tả lớp thảm nền hay vật liệu khâu móc hoàn chỉnh. Việc so sánh số liệu chỉ có lõi với số liệu vật liệu hoàn thiện có thể che giấu các điểm khác biệt giữa các bảng báo giá.

Bao gồm Các Mẫu Chịu Nhiệt Khi Lớp Gia Cố Phải Bền Trong Quá Trình Hoạt Động

Quyết định xem chỉ gia cố chủ yếu cần thiết trong quá trình chế tạo hay phải tiếp tục hỗ trợ tấm thảm trong suốt quá trình vận hành. Nêu rõ nhiệt độ tại lớp cách nhiệt, thời gian tiếp xúc, môi trường hoạt động và bất kỳ chu kỳ gia nhiệt lặp lại nào.

Khi lớp gia cố trong quá trình vận hành là cần thiết, hãy yêu cầu đội ngũ kỹ thuật chịu trách nhiệm xác định trình tự kiểm tra và chịu nhiệt phù hợp. Kiểm tra các phần cắt đại diện sau đó về sự thay đổi kích thước, tình trạng đường khâu, tính toàn vẹn khi xử lý và độ khít. Thống nhất kết quả yêu cầu trước khi thử nghiệm, thay vì đánh giá một mẫu chưa quen thuộc sau khi gia nhiệt.

Không sử dụng điểm nóng chảy của sợi thủy tinh, tuyên bố nhiệt độ tối đa chung hoặc độ bền kéo ở nhiệt độ phòng để thay thế cho đánh giá này. Sự chấp thuận về nhiệt và cơ học nên đề cập đến sự kết hợp cụ thể giữa thảm và chỉ. Việc bổ sung các đường khâu tự bản thân nó không đủ điều kiện để vật liệu đạt nhiệt độ vận hành liên tục cao hơn.

Tách Biệt Phê Duyệt Lõi Khỏi Phê Duyệt Cụm Lắp Ráp Hoàn Chỉnh

Một lõi cách nhiệt đã cắt có thể vượt qua khâu kiểm tra đầu vào trong khi tấm panel hoặc nắp hoàn chỉnh vẫn cần được đánh giá nhiệt. Nêu rõ độ dày lắp đặt, các giá đỡ, các lớp phía mặt nóng và mặt ngoài, các lỗ mở và các điều kiện biên khi chỉ định mục tiêu tổn thất nhiệt hoặc nhiệt độ bề mặt.

Tương tự, cấu trúc khâu móc đơn thuần không thiết lập được xếp hạng chống xói mòn do dòng chảy tiếp xúc, xếp hạng chống cháy hoàn thiện hoặc kết quả âm học. Yêu cầu bằng chứng liên quan đến ứng dụng đề xuất thay vì chuyển kết quả từ một vật liệu hoặc cụm lắp ráp khác sang.

Sử dụng Bảng Dữ liệu An toàn hiện hành của vật liệu được cung cấp và các quy trình xử lý tại công trường để cắt và lắp đặt. Việc kiểm tra vật liệu không thể thay thế cho các biện pháp kiểm soát tại nơi làm việc được yêu cầu.

Mang Thông Số Kỹ Thuật Đã Được Phê Duyệt Sang Các Đơn Hàng Lặp Lại

Sau khi phê duyệt mẫu, hãy giữ lại bảng mô tả vật liệu, bản vẽ sửa đổi, hướng khâu đã thỏa thuận, phương pháp kiểm tra và hướng dẫn đóng gói thành một bộ tài liệu được kiểm soát. Xác định những thay đổi nào yêu cầu phải xem xét trước khi cung cấp, bao gồm cấp độ sợi, sợi gia cố, lớp phủ mặt, hoa văn hoặc hình học của bộ phận cắt.

Đối với đơn hàng cuộn, hãy ghi lại chiều rộng và chiều dài có thể sử dụng cũng như thông số kỹ thuật của vật liệu. Đối với đơn hàng cắt theo chi tiết, hãy ghi lại kích thước được chấp nhận, số lượng và điều kiện giao hàng đã thỏa thuận. Giữ các phép so sánh báo giá trên cùng một cơ sở: diện tích được cung cấp cho cuộn hoặc các bộ phận được gia công theo số lượng chi tiết được chấp nhận.

BSTFLEX cung cấp dịch vụ đánh giá ứng dụng và phát triển mẫu thông qua Dịch vụ sản xuất theo đơn hàng OEM và theo yêu cầu. Gửi định dạng cuộn hoặc bản vẽ chi tiết yêu cầu để đánh giá tính khả thi, bao gồm mọi yêu cầu về khuôn mẫu, sai số và tài liệu. Xác nhận phạm vi cung cấp đề xuất trước khi phê duyệt sản xuất.

Cần gửi những gì để nhận báo giá thảm sợi thủy tinh Stitch-Bonded

Gửi đơn đăng ký thiết bị, bản vẽ sửa đổi, cấp kính yêu cầu, độ dày, mật độ hoặc trọng lượng trên một đơn vị diện tích, và số lượng. Đối với cấu trúc đường may được chỉ định, hãy bao gồm yêu cầu về chỉ gia cố, mẫu và hướng. Thêm các điều kiện vận hành và giải thích liệu lớp gia cố có phải tiếp tục hoạt động sau khi tiếp xúc với nhiệt hay không.

Hãy nêu rõ bạn cần cuộn để tự cắt tại xưởng hay các phôi cách nhiệt thành phẩm để lắp ráp. Bao gồm số lượng mẫu, yêu cầu kiểm tra và nhu cầu đặt hàng lại dự kiến. Điều này cho phép xem xét đồng thời về vật liệu, công đoạn gia công chuyển đổi và phạm vi phê duyệt.

Đối với vật liệu gia cường, hãy truy cập trang sản phẩm thảm sợi thủy tinh khâu kết. Trong trường hợp thiết kế không yêu cầu may thêm, thảm sợi thủy tinh kim loại trơn vẫn là một lựa chọn riêng. Các loại sợi khác có sẵn để so sánh thông qua dải vật liệu cách nhiệt độ cao.

Yêu cầu báo giá và đánh giá mẫu cùng với bản vẽ linh kiện và các yêu cầu nghiệm thu. Phê duyệt vật liệu theo hình thức mà đội ngũ sản xuất của bạn sẽ sử dụng, sau đó áp dụng thông số kỹ thuật đó cho mọi đơn hàng lặp lại.
