Ống bọc sợi thủy tinh HTG cho hệ thống dây điện: Cần chỉ định những gì

Ống bọc vừa khít với dây dẫn trên bàn làm việc có thể khó lắp đặt sau khi đã bấm đầu nối. Nó cũng có thể nằm cạnh cuộn dây động cơ, bộ phận nóng của thiết bị hoặc cạnh kim loại sắc nhọn. Những chi tiết đó ảnh hưởng đến loại ống bọc bạn đặt hàng. Đối với hệ thống dây điện, điểm khởi đầu hữu ích là cụm lắp ráp hoàn chỉnh và điều kiện hoạt động của nó, chứ không chỉ dựa vào đường kính và chỉ số nhiệt độ.

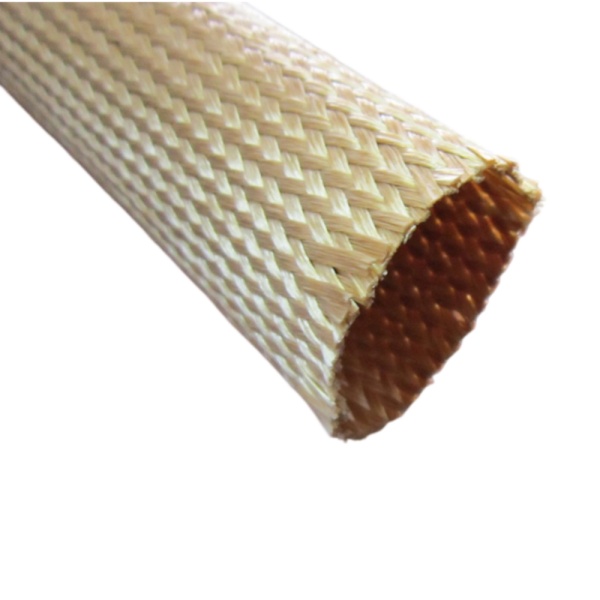

BSTFLEX'sống bọc sợi thủy tinh HTGDây này được bện từ sợi thủy tinh E không chứa kiềm, được xử lý nhiệt và ngâm tẩm bằng nhựa dẻo. Trang sản phẩm liệt kê nó dùng để cách điện và bảo vệ cơ học cho dây dẫn trong máy móc điện, động cơ và thiết bị gia dụng. Các ghi chú bên dưới hướng dẫn cách chuyển mô tả đó thành một bản đặc tả mua hàng cụ thể.

Bắt đầu với dây điện theo thứ tự sẽ được lắp đặt.

Đo đường kính ngoài lớn nhất mà ống bọc phải đi qua, bao gồm cả lớp cách điện, mối nối, khớp nối và bất kỳ đầu nối nào không thể lắp đặt sau này. Ghi lại chiều dài phần được bọc cần thiết và vị trí các đầu ống bọc sẽ nằm. Nếu việc lắp đặt liên quan đến việc kéo dây qua vỏ bọc hoặc quanh khúc cua, hãy thử nghiệm một mẫu trên đường đi thực tế. Kích thước dây danh nghĩa không mô tả kích thước của một bó dây hoàn chỉnh.

Trang sản phẩm HTG liệt kê đường kính trong danh nghĩa từ 0,5 mm đến 30 mm, với dung sai đường kính và phạm vi độ dày thành khác nhau tùy theo kích thước. Hãy nêu rõ đường kính lỗ danh nghĩa cần thiết và kiểm tra dung sai cho kích thước đó so với cả chi tiết lắp đặt lớn nhất và đường kính tối thiểu cần thiết để lắp khít. Đối với sản xuất lặp lại, hãy chỉ định chiều dài cắt hoàn thiện và mức độ sai lệch mà cụm lắp ráp của bạn có thể chấp nhận.

Hãy mô tả vị trí nhiệt truyền đến tay áo.

Hãy cung cấp cho nhà cung cấp nhiệt độ bình thường tại vị trí ống bọc, thời gian tiếp xúc với nhiệt độ đó và bất kỳ sự kiện ngắn hạn nào như khởi động hoặc tình trạng lỗi. Thông số kỹ thuật của HTG nêu rõ phạm vi hoạt động từ -30°C đến 350°C và nhiệt độ đỉnh ngắn hạn lên đến 400°C. Thông số này cũng liệt kê cấp độ chịu nhiệt C. Đây là các số liệu sản phẩm được công bố; chúng không xác định mức nhiệt độ của toàn bộ dây dẫn hoặc cụm thiết bị. Lớp cách điện của dây dẫn, các bộ phận lân cận và các yêu cầu phê duyệt vẫn cần được xem xét riêng.

Tại những vị trí ống bọc tiếp xúc với linh kiện nóng, hãy vẽ phác thảo hoặc chụp ảnh thể hiện điểm tiếp xúc. Nếu nhiệt tỏa ra từ bề mặt gần đó, hãy ghi chú khoảng cách, luồng không khí và bất kỳ tấm chắn nào đã được lắp đặt. Điều này giúp phân biệt vấn đề tiếp xúc cục bộ với nhiệt độ môi trường chung trong vỏ thiết bị.

Thống nhất về bài kiểm tra điện cho kích thước đã chọn.

Trang sản phẩm đưa ra phạm vi điện áp đánh thủng từ 0,5 kV đến 1,5 kV. Hãy hỏi kết quả nào áp dụng cho đường kính và cấu tạo được nêu, và yêu cầu phương pháp và điều kiện thử nghiệm. Phạm vi trên trang sản phẩm không nên được coi là định mức cho mọi kích thước ống bọc hoặc thay thế cho việc thử nghiệm hệ thống dây dẫn đã lắp đặt.

Đối với dây dẫn động cơ và dây điện thiết bị, hãy cho nhà cung cấp biết liệu lớp vỏ bọc là lớp bảo vệ bổ sung trên dây dẫn đã được cách điện hay là một phần của hệ thống cách điện mà bạn đang kiểm định. Sự khác biệt đó sẽ quyết định loại tài liệu mà nhóm kỹ thuật của bạn cần. Nếu một tiêu chuẩn hoặc thử nghiệm cụ thể của khách hàng là bắt buộc, hãy gửi kèm tên gọi chính xác của nó trong yêu cầu.

Kiểm tra lớp phủ nhựa và quy trình lắp ráp.

HTG là loại dây bện thủy tinh ngâm tẩm nhựa. Lớp hoàn thiện là một phần của thông số kỹ thuật sản phẩm, vì vậy hãy bao gồm bất kỳ lớp vecni quấn dây, hợp chất đổ khuôn, chất kết dính, chất tẩy rửa hoặc nhiệt độ xử lý nào được sử dụng sau khi bọc ống. Kiểm tra tính tương thích với quy trình thực tế của bạn và kiểm tra mẫu sau khi cắt, luồn dây và lắp ráp cuối cùng. Nếu quy trình của bạn yêu cầu bề mặt khác hoặc lớp phủ riêng biệt, hãy thảo luận trước khi đặt hàng sản xuất hàng loạt.

Lớp ngoài bằng cao su silicon là một cấu trúc riêng biệt. Đối với yêu cầu cụ thể về ống bọc phủ silicon, vui lòng xem phần [tham khảo].ống bọc sợi thủy tinh phủ cao su siliconSản phẩm này cần được so sánh với các đặc tính đã nêu và dữ liệu thử nghiệm của phiên bản HTG. Hai sản phẩm này cần có thông số kỹ thuật và từ khóa tìm kiếm riêng biệt.

Gửi yêu cầu hữu ích

Một bản tóm tắt kỹ thuật ngắn gọn sẽ tiết kiệm thời gian hơn là một danh sách dài các từ khóa chung chung. Hãy bao gồm những điều sau:

• Ứng dụng: dây dẫn động cơ, bộ dây điện thiết bị hoặc các cụm lắp ráp điện khác.
• Đường kính ngoài của dây hoặc mối nối hoàn thiện, cộng thêm bất kỳ chi tiết nào mà ống bọc phải đi qua.
• Chiều dài cần thiết, dung sai chiều dài cắt và phương pháp lắp ráp.
• Nhiệt độ bình thường và nhiệt độ cao nhất tại vị trí tay áo, bao gồm cả thời gian tiếp xúc.
• Kiểm tra điện hoặc theo yêu cầu của khách hàng, kèm theo các tài liệu cần thiết.
• Tiếp xúc với vecni, chất kết dính, hóa chất tẩy rửa hoặc các vật liệu khác trong quá trình sản xuất.
• Màu sắc ưa thích, số lượng đặt hàng và liệu có cần dùng thử mẫu hay không.

BSTFLEX liệt kê màu đen và nâu nhạt là màu tiêu chuẩn, các màu khác theo yêu cầu. Trang sản phẩm của họ cũng cung cấp chiều dài cuộn tùy thuộc vào kích thước, vì vậy hãy xác nhận chiều dài cuộn và bao bì chính xác cho đường kính đã chọn. Gửi bản tóm tắt đã hoàn chỉnh qua...Trang sản phẩm ống bọc sợi thủy tinh HTGĐể yêu cầu mẫu sản phẩm tương ứng và báo giá.
