Vải sợi thủy tinh gia cố lõi thép có thể được sử dụng trong khớp nối mềm bằng vải khi một lớp vải dệt linh hoạt cần hỗ trợ cơ học nhiều hơn mức mà vải sợi thủy tinh trơn tương đương có thể cung cấp. Các lý do điển hình bao gồm độ rung, chuyển động lặp đi lặp lại, lắp đặt theo chiều dọc, việc xử lý trong quá trình sản xuất hoặc bảo trì, và nhu cầu duy trì tính toàn vẹn của vải hữu ích sau khi tiếp xúc với nhiệt.
Không nên mặc định thêm cốt thép kim loại. Dây kim loại được chèn vào làm thay đổi trọng lượng, độ linh hoạt, các yêu cầu về cắt, may và hoàn thiện mép. Nó cũng không làm cho vải kín khí, kháng hóa chất hoặc có khả năng chịu tải áp suất của một khớp nối mềm hoàn chỉnh một mình.
BSTFLEX cung cấp Vải dệt sợi thủy tinh chịu nhiệt độ cao có lõi thép cho bảo ôn cách nhiệt công nghiệp và cung cấp hoàn chỉnh các Khớp nối mềm bằng vải phi kim loại theo các điều kiện nhiệt độ, môi chất, chuyển động, áp suất và lắp đặt.
Việc gia cố bằng dây kim loại đáng được đánh giá khi lớp sợi thủy tinh có chức năng hỗ trợ xác định và các điều kiện vận hành tạo ra các yêu cầu cơ học mà vải trơn có thể không đáp ứng được với biên độ đủ.
Các tác nhân kích hoạt phổ biến bao gồm:
Việc gia cố bằng dây kim loại có thể không cần thiết nếu vải sợi thủy tinh trơn đã đáp ứng các yêu cầu về độ bền, độ linh hoạt, nhiệt độ và tuổi thọ dịch vụ được chỉ định. Quyết định đúng đắn đến từ chức năng lớp và nhiệm vụ vận hành, chứ không phải từ giả định rằng nhiều kim loại hơn luôn có nghĩa là hiệu suất tốt hơn.
Khớp nối mềm bằng vải thông thường là một cụm linh hoạt nhiều lớp. Mỗi lớp có thể thực hiện một nhiệm vụ khác nhau và loại vải được gia cố bằng dây kim loại đã chọn phải được chỉ định cho một trong các nhiệm vụ đó trên bản vẽ xây dựng.
| Lớp hoặc bộ phận có thể có | Chính chức năng | Có bắt buộc phải gia cố bằng dây kim loại không? |
|---|---|---|
| Lớp vải hỗ trợ | Chịu tải trọng cơ học trong đai linh hoạt | Không. Tùy thuộc vào độ bền được tính toán hoặc đủ tiêu chuẩn và các tính chất được giữ lại. |
| Lớp vải dệt phía nhiệt độ cao | Cung cấp khả năng bảo vệ nhiệt gần phía quy trình | Không. Phải đánh giá các yêu cầu về nhiệt độ, mài mòn và hỗ trợ cùng nhau. |
| Vỏ gối cách nhiệt | Chứa vật liệu cách nhiệt và duy trì hình dạng gối | Đôi khi, đặc biệt là khi độ rung hoặc việc xử lý lặp đi lặp lại là đáng kể. |
| Gia cố xung quanh cổ tay áo hoặc mặt bích | Hỗ trợ các khu vực được kẹp và bắt bu lông | Tùy thuộc vào ứng dụng; gia cố cục bộ có thể phù hợp hơn là gia cố toàn bộ đai. |
| Lớp làm kín khí | Kiểm soát rò rỉ khí quy trình | Không. Dây kim loại được chèn vào không tạo ra độ kín khí. |
| Vỏ bọc chống chịu thời tiết bên ngoài | Bảo vệ chống nước, dầu, tia cực tím và quá trình thao tác xử lý | Thông thường được chọn theo lớp phủ và hiệu suất môi trường hơn là chỉ dựa vào sợi kim loại bên trong. |
Khi vật liệu đề xuất được gọi là lớp hỗ trợ, nhà thiết kế phải xác định yêu cầu cơ học. Một phát biểu chung chung như “sử dụng sợi thủy tinh gia cố” là không đủ để so sánh các nhà cung cấp hoặc phê duyệt thay thế.
Vải sợi thủy tinh có lõi thép và lưới thép không gỉ riêng biệt đều có thể xuất hiện trong kết cấu mối nối giãn nở nhiệt độ cao, nhưng chúng không thể thay thế cho nhau.

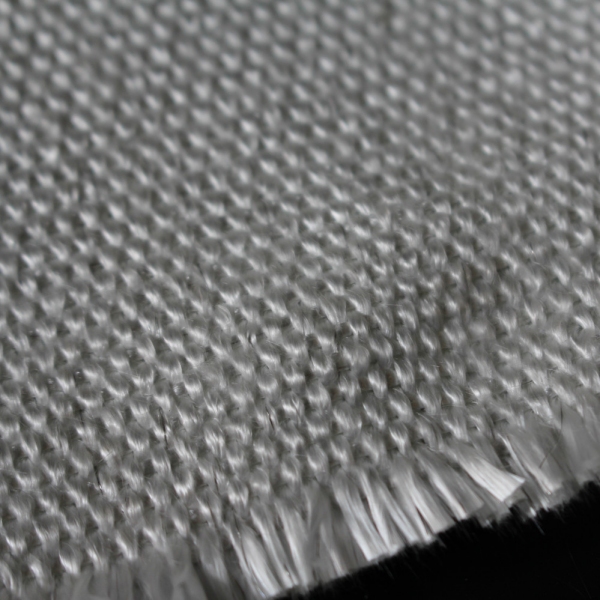

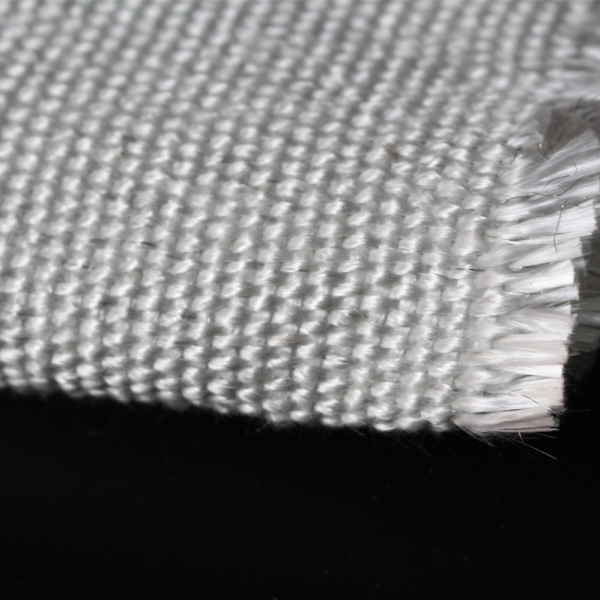

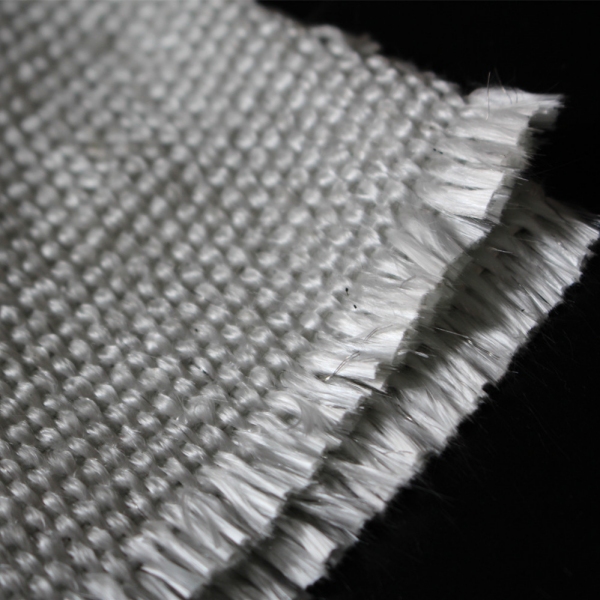

Vải sợi thủy tinh có lõi thép là một loại vải dệt chứa cốt kim loại bên trong hệ thống sợi thủy tinh. Nó vẫn là một loại vải linh hoạt có thể được cắt, may và tích hợp vào đai nhiều lớp hoặc gối cách nhiệt.
Lưới thép là một lớp kim loại riêng biệt. Nó có thể được khâu vào gối cách nhiệt, dùng để giữ hình dạng hoặc định vị để bảo vệ lớp cách nhiệt khỏi phía dòng chảy. Lưới thường cung cấp mức độ hỗ trợ kim loại, độ cứng và bảo vệ mài mòn khác nhau.
| Điểm thiết kế | Vải sợi thủy tinh có lõi thép | Lưới thép riêng biệt |
|---|---|---|
| Dạng cơ bản | Vải dệt linh hoạtcó dây kim loại được tích hợp vào vải | Lưới hoặc màng kim loại độc lập |
| Vai trò chính | Gia cố vải và hỗ trợ chiều kích | Giữ cơ học, hỗ trợ hình dạng hoặc lớp kim loại bảo vệ |
| Cắt và may | Có thể chế tạo thành vải bằng các dụng cụ và phương pháp xử lý cạnh đã điều chỉnh | Thông thường được tạo hình, gắn vào hoặc khâu như một thành phần riêng biệt |
| Làm kín khí | Không được cung cấp bởi dây kim loại bên trong | Không được cung cấp bởi lưới hở |
| Tính linh hoạt | Nói chung gần giống với lớp vải hơn | Phụ thuộc nhiều vào đường kính dây và kết cấu lưới |
| Thay thế | Yêu cầu đánh giá dựa trên chức năng lớp hỗ trợ đã chỉ định | Không thể thay thế bằng vải có lõi thép mà không đánh giá lại cụm lắp ráp |
Một mối nối giãn nở có thể sử dụng cả hai vật liệu. Ví dụ, sợi thủy tinh có lõi thép có thể đóng vai trò là lớp vỏ bọc bằng vải gia cố xung quanh gối cách nhiệt, trong khi một lớp lưới riêng biệt bảo vệ hoặc giữ gối ở một vị trí xác định.
Trước khi chỉ định gia cố kim loại, hãy xác định chế độ hỏng hóc dự kiến hoặc yêu cầu hiệu suất.
Một tấm vải lớn hoặc được lắp đặt theo chiều dọc có thể bị biến dạng dưới trọng lượng của chính nó, do chu kỳ nhiệt hoặc do thao tác xử lý lặp đi lặp lại. Dây kim loại bên trong có thể giúp vải dệt duy trì hình dạng, miễn là hướng gia cố và cấu trúc hoàn chỉnh phù hợp với tải trọng.
Vải sợi thủy tinh có thể mất một phần độ bền cơ học ban đầu sau khi tiếp xúc nhiệt liên tục. Do đó, lớp hỗ trợ nên được đánh giá dựa trên độ bền yêu cầu trong quá trình vận hành, chứ không chỉ dựa trên giá trị độ bền kéo của vật liệu mới.
Khi độ bền được duy trì là yếu tố quan trọng, hãy yêu cầu dữ liệu thử nghiệm sau khi điều kiện hóa nhiệt hoặc hóa chất đại diện. Giá trị nhiệt độ phòng ban đầu đơn thuần có thể không mô tả được vật liệu sau khi đưa vào sử dụng.
Các khớp nối giãn nở ở gần quạt, máy thổi, lò nung và thiết bị xử lý có thể chịu độ rung liên tục bên cạnh chuyển động nhiệt. Lớp gia cố bằng dây kim loại có thể cung cấp thêm khả năng đỡ bằng vải, nhưng nó không loại bỏ nhu cầu kiểm soát hình học của đai, khoảng hở của lớp lót và hiện tượng cọ sát cục bộ.
Các đai thay thế lớn và gối cách nhiệt có thể bị hư hỏng trong quá trình vận chuyển, lắp đặt hoặc bảo trì. Vải được gia cố có thể chịu đựng việc xử lý tốt hơn, nhưng quy trình nâng, lưu trữ và lắp đặt vẫn phải tránh tải trọng tập trung và các cạnh sắc.
Nếu hư hỏng xảy ra ở nơi đai tiếp xúc với lớp lót, bích hoặc mép ống dẫn, việc bổ sung dây kim loại có thể không khắc phục được nguyên nhân gốc rễ. Hình học và khoảng hở nên được kiểm tra trước. Lớp gia cố có thể hỗ trợ vải, nhưng không nên dùng để chịu tiếp xúc liên tục với một bộ phận kim loại được định vị không đúng cách.
Sợi thủy tinh trơn có thể được ưu tiên khi các tính chất cơ học yêu cầu đã đạt được mà không cần chèn dây kim loại. Nó có thể mang lại trọng lượng nhẹ hơn, độ rủ tốt hơn và dễ cắt, may hơn.
Các lý do để giữ lại cấu trúc trơn có thể bao gồm:
Quyết định nên so sánh cấu trúc đủ điều kiện tối thiểu với yêu cầu vận hành thực tế. Việc thêm dây kim loại mà không có mục đích xác định có thể làm tăng chi phí và độ phức tạp khi chế tạo mà không cải thiện hiệu suất giới hạn tuổi thọ dịch vụ.
Sản phẩm sợi thủy tinh chèn dây BSTFLEX hiện tại được mô tả cho dịch vụ nhiệt độ cao trên 1000°F / 538°C. Nhiệt độ chấp nhận được chính xác phụ thuộc vào cấu trúc, cách xử lý, tải trọng và điều kiện phơi nhiễm đã chọn.
Dây thép không gỉ không được sử dụng làm định mức nhiệt độ của toàn bộ tấm vải. Sợi thủy tinh, phương pháp xử lý bề mặt, hợp kim dây và bất kỳ lớp phủ nào đều đóng góp vào phạm vi có thể sử dụng.
Đối với một yêu cầu hỏi hàng về khớp nối giãn nở, hãy phân biệt:
Nhiệt độ công nghệ cao có thể giảm trước khi đến lớp hỗ trợ nhờ gối cách nhiệt hoặc các lớp nhiệt khác. Ngược lại, nhiệt độ khí có vẻ ôn hòa vẫn có thể tạo ra các điểm nóng cục bộ thông qua bức xạ, rò rỉ hoặc tiếp xúc với lớp lót kim loại.
Một khớp nối giãn nở bằng vải chịu áp suất thông qua toàn bộ phần tử linh hoạt, các đường may, khu vực kẹp và hình học hỗ trợ. Sự hiện diện của dây thép không gỉ trong một lớp vải không xác định khả năng chịu áp suất hoặc chân không của cụm lắp ráp.
Cung cấp:
Dưới áp suất âm, đai có thể bị kéo về phía tấm lót dòng chảy hoặc miệng ống dẫn. Dưới áp suất dương, phần tử linh hoạt và các khu vực gắn kết có thể chịu tải trọng hướng ra ngoài. Nhà thiết kế phải xem xét đồng thời chiều rộng đai hoạt động, cấu trúc lớp, các đường may, kẹp và khoảng hở của tấm lót.
Cốt thép dạng dây có thể thay đổi độ cứng và hành vi uốn. Nó không xác định được khớp nối giãn nở có thể hấp thụ bao nhiêu chuyển động dọc trục, ngang hoặc góc.
Khả năng chuyển động phụ thuộc vào:
Không phê duyệt loại vải nặng hơn hoặc được gia cố mạnh hơn mà không kiểm tra xem đai kết quả có đủ linh hoạt cho chuyển động yêu cầu hay không. Một vật liệu có độ bền cao hơn trong thử nghiệm kéo phẳng vẫn có thể ít phù hợp hơn đối với đai được gấp chặt hoặc chịu chu kỳ lặp đi lặp lại.
Dây được đưa vào có thể được kết hợp theo một hướng sợi hoặc theo một mẫu xác định khác. Do đó, vải có thể có các tính chất khác nhau dọc theo hướng sợi dọc và sợi ngang.
Thông số kỹ thuật vật liệu phải xác định:
Nếu dây chỉ chạy theo một hướng, việc xoay mẫu cắt có thể thay đổi cách cốt thép hỗ trợ cấu kiện hoàn thiện. Điều này nên được kiểm soát trên bản vẽ và hướng dẫn cắt thay vì quyết định trên sàn sản xuất.
“Dây thép không gỉ” không phải là thông số kỹ thuật chống ăn mòn hoàn chỉnh. Việc lựa chọn hợp kim có thể quan trọng khi vải tiếp xúc với khí thải ẩm, nước ngưng tụ, muối, axit hoặc hóa chất làm sạch.
Nêu rõ môi trường, mức độ độ ẩm, điểm sương và thành phần hóa học của nước ngưng tụ có thể có. Nếu dây có thể bị lộ ra qua mép cắt hoặc vùng vải bị hỏng, môi trường xung quanh phải được xem xét.
Đừng giả định rằng một sợi dây chống ăn mòn sẽ biến toàn bộ loại vải sợi thủy tinh thành một lớp rào cản hóa học. Kiểu dệt vẫn có tính thấm trừ khi có thêm một lớp bịt kín đủ tiêu chuẩn.
Lớp hỗ trợ cung cấp độ bền cơ học và độ ổn định. Lớp bịt kín khí hạn chế rò rỉ. Không nên giao cả hai chức năng cho cùng một vật liệu mà không có bằng chứng thích hợp.
Vải sợi thủy tinh có lõi dây có thể hỗ trợ một màng khác trong khớp nối giãn nở nhiều lớp, nhưng dây được đưa vào không bịt kín phần dệt. Nếu mối nối yêu cầu độ kín khí thải hoặc mức độ rò rỉ xác định khác, hãy chỉ định vật liệu rào cản và phương pháp thử nghiệm cho toàn bộ mối nối đã chế tạo.
Kiểm tra các khu vực có khả năng ảnh hưởng đến rò rỉ nhất:
Việc tăng cường cốt thép không thể bù đắp cho một lớp rào cản khí không phù hợp hoặc chi tiết gắn kết được bịt kín kém.
Gối cách nhiệt làm giảm nhiệt độ tiếp cận các lớp đai bên ngoài và giúp lấp đầy khoảng hở của ống dẫn xung quanh lớp lót dòng chảy. Có thể cân nhắc sử dụng vỏ sợi thủy tinh được gia cố bằng dây kim loại khi gối cần hỗ trợ bổ sung chống rung động, xử lý hoặc chu kỳ nhiệt lặp đi lặp lại.
Thiết kế cần quy định:
Gối không được cản trở chuyển động cần thiết hoặc được định vị sao cho dây, chốt hoặc lưới làm hỏng đai mềm.
Các khe nối hình chữ nhật tập trung chuyển động và ứng suất xung quanh các góc. Vải gia cố có thể giúp hỗ trợ cấu trúc, nhưng thiết kế góc vẫn đóng vai trò quan trọng.
Xem xét:
Việc thêm một lớp gia cố nặng đầy đủ có thể không phải là giải pháp hiệu quả nhất nếu vấn đề tập trung ở khu vực góc hoặc kẹp. Gia cố cục bộ đôi khi có thể giải quyết tải trọng trong khi vẫn giữ được tính linh hoạt trong nhịp hoạt động.
Dây được chèn ảnh hưởng đến việc chế tạo vải. Các thử nghiệm sản xuất nên được hoàn thành trước khi phê duyệt cấu trúc mới để sản xuất hàng loạt.
Kiểm tra:
Dây nhô ra có thể làm hỏng màng bịt khí hoặc làm tổn thương người lắp đặt. Do đó, các cạnh đã cắt phải được hoàn thiện theo cấu trúc được phê duyệt thay vì để nguyên không xử lý.
Chỉ may phải được lựa chọn dựa trên nhiệt độ và tải trọng cơ học của chính nó. Vải gia cố không bảo vệ đường may có định mức thấp hơn khỏi hỏng hóc do nhiệt hoặc do chu kỳ.
| Mục thông số kỹ thuật | Thôngtin cần yêu cầu |
|---|---|
| Kết cấu sợi thủy tinh | Xác định loại sợi filament hoặc sợi textured, kiểu dệt và vải nền |
| Lưới cốt thép | Hợp kim, đường kính khi phù hợp, vị trí và hướng gia cố |
| Trọng lượng thành phẩm | Giá trị danh định và dung sai sản xuất |
| Độ dày | Giá trị danh định, dung sai và phương pháp thử nghiệm |
| Chiều rộng | Chiều rộng cuộn khả dụng và phần dư mép |
| Xử lý bề mặt | Trơn, xử lý nhiệt, xử lý vermiculite hoặc lớp hoàn thiện được chỉ định khác |
| Dữ liệu nhiệt độ | Giới hạn liên tục và ngắn hạn kèm theo điều kiện phơi nhiễm |
| Dữ liệu cơ học | Giá trị độ bền kéo hoặc độ bền xé theo cả hai hướng và các phương pháp thử nghiệm áp dụng |
| Hiệu suất sau điều hòa | Độ bền còn lại sau khi phơi nhiễm nhiệt hoặc hóa chất phù hợp khi được yêu cầu |
| Hướng dẫn gia công | Khuyến nghị về cắt, may, xử lý mép và xử lý bề mặt |
| Khả năng truy xuất nguồn gốc | Mã vật liệu, nhận dạng lô hàng và tài liệu kiểm tra đã thỏa thuận |
Nên phân biệt giữa giá trị tiêu biểu và giá trị tối thiểu được đảm bảo. Khi lớp này có tầm quan trọng về mặt kết cấu, nhà thiết kế nên xác định giá trị thiết kế và biên độ an toàn cần thiết thay vì dựa vào mô tả tiếp thị.
| Điều kiện dự án | Đánhgiá được khuyến nghị |
|---|---|
| Vải trơn hoạt động đáng tin cậy | Không thêm cốt thép kim loại nếu không có yêu cầu mới hoặc chế độ hư hỏng được tài liệu hóa. |
| Vải bị võng hoặc biến dạng khi sử dụng theo phương thẳng đứng | Xem lại hướng gia cố, khoảng cách hỗ trợ, trọng lượng vải và hình học lắp đặt. |
| Rung động lặp đi lặp lại làm hỏng hàng dệt | Đánh giá loại vải có chèn dây thép, đồng thời kiểm tra tiếp xúc lớp lót, xung áp suất và chi tiết gắn kết. |
| Độ bền sau khi phơi nhiễm nhiệt độ cao là rất quan trọng | Yêu cầu dữ liệu độ bền còn lại sau quá trình điều hòa mang tính đại diện. |
| Lớp cản khí cần được hỗ trợ | Sử dụng lớp hỗ trợ xác định đồng thời chỉ định riêng màng bị kín đủ tiêu chuẩn. |
| Chỉ có khu vực kẹp bị hỏng | Cân nhắc gia cố cổ bọc hoặc bích cục bộ thay vì gia cố toàn bộ nhịp linh hoạt. |
| Dây đai phải gập qua một bán kính nhỏ | So sánh các nguyên mẫu được gia cố và nguyên mẫu trơn về độ cứng, độ cồng kềnh của đường may và hiệu suất chu kỳ. |
|
Dòng chảy mài mòn nặng tiếp
|
