Hai gioăng tadpole có thể có cùng đường kính bầu, lớp bọc sợi thủy tinh dệt và đuôi gắn nhưng lại mang lại cảm giác hoàn toàn khác khi cửa lò công nghiệp đóng lại. Sự khác biệt thường ẩn giấu bên trong bầu: một gioăng chứa lõi lưới thép đan có tâm rỗng, trong khi gioăng khác sử dụng cấu trúc lưới có lõi đặc và dày hơn.
Đối với người mua làm công tác bảo trì, sự khác biệt đó có thể quyết định xem sản phẩm thay thế có khớp với hệ thống chốt hiện có hay không. Đối với kỹ sư OEM, nó ảnh hưởng đến lực cần thiết để nén kín, khoảng cách bầu có thể dịch chuyển và cách mối nối hoạt động sau các chu kỳ đóng mở lặp đi lặp lại. Hướng dẫn này so sánh gioăng tadpole lõi rỗng và lõi lưới đặc từ góc độ hiệu suất của gioăng hoàn thiện, chứ không chỉ là tên vật liệu trên bảng báo giá.

Lõi lưới rỗng được làm từ cấu trúc kim loại đan hoặc tạo hình có vùng trung tâm để trống. Dưới tải trọng nén, một phần của bầu có thể biến dạng vào không gian đó. Mức độ dịch chuyển phụ thuộc vào kích thước dây, mật độ lưới, cấu trúc đan và lớp bọc bên ngoài.
Lõi lưới đặc là cấu trúc lưới thép được lấp đầy dày đặc hơn mà không có khoảng trống ở tâm tương tự. Ở đây, lõi lưới đặc không có nghĩa là một thanh kim loại đặc cứng nhắc. Nó mô tả cách lưới kim loại lấp đầy bầu. Cấu trúc dây vẫn có thể biến dạng, nhưng phản ứng lực-độ biến dạng của nó có thể khác với lõi rỗng.
Hợp kim kim loại là một quyết định riêng biệt. Thép không gỉ và Inconel là các lựa chọn vật liệu lõi; lưới rỗng và lưới được lấp đầy là các lựa chọn hình học lõi. Đơn hàng mua sắm nên xác định cả hai khi đã biết rõ.
| Điểm thông số kỹ thuật | Lõi lưới đan rỗng | Lõi lưới đặc hoặc được lấp đầy |
|---|---|---|
| Tiết diện | Tâm rỗng được bao bọc bởi cấu trúc kim loại đan hoặc tạo hình | Phần bên trong bầu bị chiếm chỗ bởi cấu trúc lưới dày đặc hơn |
| Cơ chế biến dạng | Lưới uốn cong và có thể di chuyển vào trong về phía tâmrỗng | Cấu trúc lưới nén và sắp xếp lại qua phần được lấp đầy của nó |
| Cơ hội thiết kế | Đánh giá nơi mà độ dịch chuyển đáng kể của bầu hoặc lực đóng hạn chế là mối quan tâm | Đánh giá nơi yêu cầu phản ứng hỗ trợ vững chắc hơn |
| Các biến số thay đổi hiệu suất | Kích thước dây, mật độ đan, hình học rỗng, đường kính bầu và độ căng của lớp bọc | Kích thước dây, mật độ đóng gói, cấu trúc, đường kính bầu và độ căng của lớp bọc |
| Điều không thể giả định | Rằng mọi bầu rỗng đều mềm hơn, bền hơn hoặc có tính đàn hồi cao hơn | Rằng mọi bầu lưới được lấp đầy đều quá cứng hoặc làm kín tốt hơn |
Bảng này đưa ra các xu hướng thiết kế hơn là các giá trị hiệu suất được đảm bảo. Lưới được lấp đầy lỏng lẻo có thể đòi hỏi ít lực hơn so với lõi rỗng đan chặt ở một chiều cao nén cụ thể. Sự so sánh chỉ trở nên có ý nghĩa sau khi các biên dạng hoàn thiện và điều kiện kiểm tra được xác định.
Hãy xem xét một cánh cửa lò có rãnh gioăng, nẹp giữ và các chốt cơ học. Sản phẩm thay thế có thể khớp với đường kính ngoài danh định của bầu ban đầu nhưng lại ngăn cản các chốt đạt đến vị trí dự định của chúng. Nếu lõi mới yêu cầu tải trọng lớn hơn ở khe hở cho phép, thì sự khớp về kích thước chưa tạo ra một sản phẩm thay thế có chức năng tương đương.
Ngược lại, một lõi dễ biến dạng có thể đạt đến chiều cao lắp đặt dự định với tải trọng ban đầu thấp hơn nhưng vẫn cần được đánh giá về khả năng phục hồi và độ tiếp xúc lâu dài. Không có quan sát nào, tự thân nó, chứng minh được lõi này tốt hơn lõi kia.
Do đó, việc so sánh kỹ thuật nên giữ ba đại lượng tách biệt:
Trường hợp lực được đo trên một mẫu thẳng, hãy báo cáo cả chiều dài mẫu được kiểm tra và tải trọng. Nếu kết quả được biểu thị bằng lực trên một đơn vị chiều dài, hãy nêu rõ phép tính và thiết lập thử nghiệm. Nếu không, các số liệu từ hai nhà cung cấp có thể không thể so sánh một cách công bằng.
Trước khi quyết định giữa lõi rỗng và lõi lưới đặc, hãy xác định khoảng hở mà cửa tạo ra đối với gioăng. Đo ở một số vị trí, đặc biệt là gần bản lề, chốt và các góc. Xác định xem mỗi kết quả có đại diện cho vị trí đóng dự kiến hay không thay vì một cửa đã dịch chuyển xa hơn do gioăng cũ đã được tháo ra.
Đối với bầu tròn, đường kính danh nghĩa của nó có thể được sử dụng làm chiều cao tự do chỉ khi hình dạng đó được xác nhận. Đối với bầu hình bầu dục hoặc đã bị nén trước đó, hãy ghi lại chiều cao và chiều rộng một cách độc lập.
Độ nén hình học danh nghĩa có thể được tính toán như sau:
Độ nén (%) = (Chiều cao bầu tự do - Chiều cao bầu đã lắp đặt) / Chiều cao bầu tự do x 100
Để minh họa, một bầu có chiều cao tự do 18 mm được đề xuất lắp đặt vào khoảng hở 14 mm có độ nén kích thước danh nghĩa khoảng 22%. Ví dụ này không thiết lập tỷ lệ nén chấp nhận được cho BSTFLEX hoặc bất kỳ gioăng nào khác. Tải trọng, khả năng phục hồi, nhiệt độ và hành vi rò rỉ phải được kiểm tra đối với cấu trúc thực tế.
Việc thay thế bảo trì cũng phải bao gồm chiều rộng đuôi gắn, độ dày đuôi, chiều rộng tổng thể của cấu hình và vị trí của bầu tương đối với phần cứng giữ. Hình học đuôi không chính xác có thể làm dịch chuyển bầu khỏi đường làm kín dự kiến ngay cả khi lõi phù hợp.
Lõi rỗng là một ứng cử viên hợp lý để thử nghiệm khi cửa có khả năng chốt hạn chế hoặc khi tải trọng gioăng quá mức cản trở việc đóng cửa. Tâm hở của lõi cung cấp một đường biến dạng có thể có, nhưng lực làm việc thực tế phải được đo trên cấu hình hoàn thiện được đề xuất.

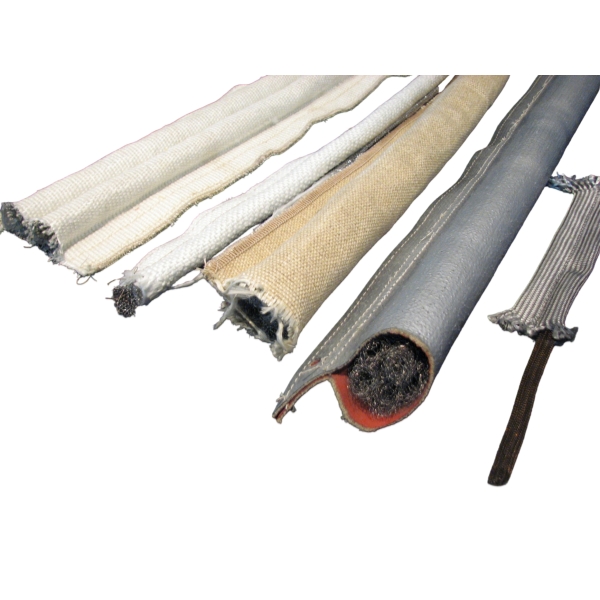

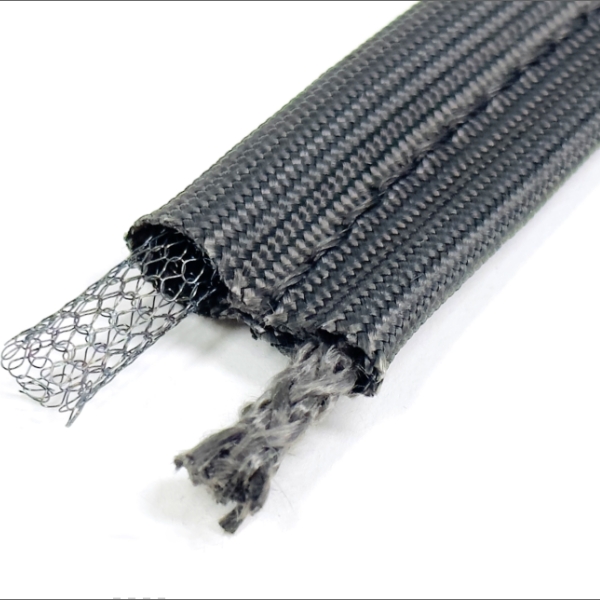

BSTFLEX cung cấp sản phẩm Fiberglass Cover Stainless Steel Hollow Core Tadpole Gasket. Trang đó xác định cấu trúc lõi có tâm hở. Nó nên được sử dụng làm tham chiếu sản phẩm bắt đầu cho đường dẫn lựa chọn này.
Lõi lưới đặc có thể được đánh giá ở nơi cần phản ứng có cấu trúc hơn dưới tải trọng lắp đặt và đóng cửa có sẵn. Người mua nên yêu cầu cấu trúc lưới và so sánh tải trọng nén thay vì dựa vào từ "solid" để đảm bảo độ cứng.
Sản phẩm Fiberglass Cover Stainless Steel Core Tadpole Gasket của BSTFLEX là một tham chiếu lõi kim loại có liên quan. Tên sản phẩm được công bố hiện tại của nó xác định lõi bằng thép không gỉ nhưng tự nó không thiết lập một cấu trúc lưới đặc cụ thể. Hãy xác nhận chi tiết đó trên bản vẽ hoặc báo giá kỹ thuật trước khi mô tả nó là mẫu lưới đặc.

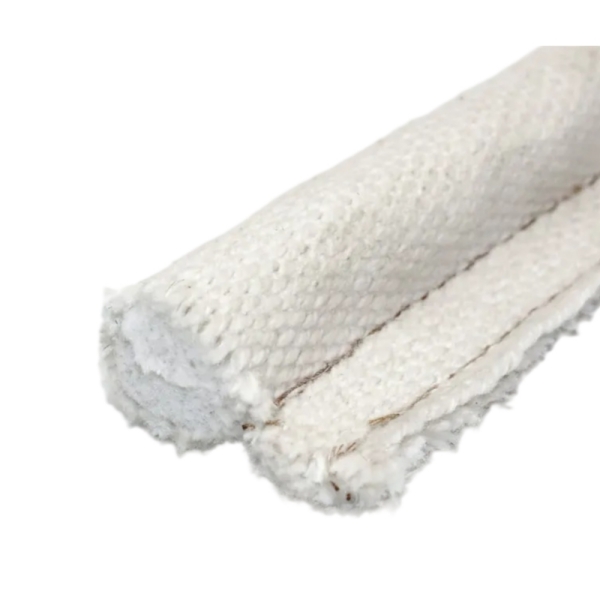

Không phải mọi cửa công nghiệp đều yêu cầu lõi lưới thép. Trường hợp cấu trúc gốc sợi được chỉ định, hãy xem xét Fiberglass Cover Fiberglass Core Tadpole Gasket. Lõi sợi có các đặc tính nén riêng và nên được kiểm tra dựa trên cùng một khoảng hở cửa và yêu cầu vận hành, thay vì được coi là chuẩn mực lõi mềm phổ quát.

Một phép so sánh có ý nghĩa giữa lõi rỗng và lõi lưới đặc cần nhiều hơn một bức ảnh chụp mỗi đầu cắt. Đối với việc đủ điều kiện OEM, hãy thống nhất một kế hoạch thử nghiệm nhỏ, được kiểm soát trước khi sản xuất mẫu. Trình tự sau đây giúp giữ cho các kết quả có thể so sánh được.
Không chuyển tỷ lệ phục hồi được công bố của đối thủ cạnh tranh vào thông số kỹ thuật của BSTFLEX. Kết quả độ biến dạng nén vĩnh viễn và phục hồi phụ thuộc vào cấu trúc hoàn thiện và phương pháp thử nghiệm. Báo giá chỉ nên nêu các giá trị được đo khi chúng đã được thiết lập cho gioăng cụ thể đó.
| Ghi lại | Thông tin hữu ích tối thiểu |
|---|---|
| Nhận dạng mẫu | Lớp bọc, hợp kim lõi, hình học lõi, kích thước phần phồng, kích thước phần đuôi và chiều dài mẫu |
| Kích thước hình dạng tự do | Chiều cao, chiều rộng và phương pháp đo trước khi thử nghiệm |
| Gá kẹp thử nghiệm | Bề mặt nén, hướng chất tải và bố trí lắp đặt |
| Các chỉ số lực theo chiều cao | Lực đo được tại mỗi chiều cao nén đã thỏa thuận |
| Độ hồi phục | Chiều cao hồi phục, khoảng thời gian chờ và biến dạng dư sau khi dỡ tải |
| Tải chu kỳ lặp lại | Số chu kỳ, trình tự thử nghiệm và các thay đổi có thể quan sát |
| Tác động nhiệt | Nhiệt độ tại gioăng, thời gian tác động và quy trình xử lý điều hòa |
| Tiêu chí nghiệm thu | Giới hạn tải đóng đã thỏa thuận, yêu cầu tiếp xúc, dung sai kích thước và thử nghiệm thiết bị áp dụng |
Một bảng tính đơn giản về các phép đo có thể hữu ích cho người mua kỹ thuật hơn là một tuyên bố đơn lẻ rằng lõi "có độ nén cao." Nó cho phép người mua đánh giá xem gioăng có đạt đến chiều cao quy định trong giới hạn lực chốt hiện có hay không.
Giới hạn vận hành của gioăng dạng nòng nọc (tadpole gasket) phụ thuộc vào toàn bộ bộ phận: vải bọc, lớp phủ, hợp kim lõi, đường may và mức độ tiếp xúc tại đường làm kín. Lưới rỗng không đồng nghĩa với việc có định mức nhiệt độ thấp hơn hay cao hơn so với lưới đặc cùng hợp kim và dòng kết cấu.
Tương tự, việc chuyển từ thép không gỉ sang lõi gốc Inconel là một quyết định kỹ thuật riêng biệt với việc thay đổi giữa hình học rỗng và đặc. Quyết định chọn hợp kim nên xem xét nhiệt độ lõi thực tế, môi trường khí, sự oxy hóa và bất kỳ sự tiếp xúc hóa chất liên quan nào.
Tránh sử dụng cài đặt khoang định mức của lò làm đầu vào nhiệt độ duy nhất. Gioăng có thể chịu nhiệt độ khác do vị trí của nó so với khung cửa, lớp lót chịu nhiệt, các bề mặt tiếp xúc và đường dẫn khí nóng.
Kiểm tra chiều cao tự do thay thế, khe hở lắp đặt, vị trí phần đuôi và tải thực tế khi đóng. Kết cấu lõi khác có thể góp phần gây ra vấn đề, nhưng kích thước phần phồng quá lớn hoặc phần cứng giữ bị lệch trục có thể tạo ra các triệu chứng tương tự. Đừng chỉ đơn thuần ép đóng chốt.
Kiểm tra biến dạng dư, sự di chuyển dưới thanh giữ, các góc bị hỏng và sự thay đổi trong căn chỉnh cửa. Thử nghiệm độ hồi phục có thể giúp so sánh các lõi tiềm năng, nhưng không thể chẩn đoán mất tiếp xúc chỉ dựa trên vật liệu lõi.
Điều này cho thấy vải lộ ra ngoài và đường tiếp xúc của thiết bị cần được chú ý. Gia cố bằng lưới bên trong không tự động ngăn ngừa sự mài mòn của lớp bọc bên ngoài. Hãy xem xét các cạnh sắc, chuyển động trượt và nhu cầu về một loại dệt khác hoặc kết cấu bảo vệ bên ngoài được quy định riêng.

Đối với cửa lò công nghiệp, tải chốt hiện có và sự biến thiên xung quanh chu vi cửa thường là yếu tố trung tâm cho quyết định. Hãy so sánh các phương án tại khe hở lắp đặt của thiết bị thay vì chỉ đặt hàng theo đường kính phần phồng trong danh mục.
Đối với tấm truy cập lò nung, hãy đánh giá tác động nhiệt bên cạnh tải và độ hồi phục. Một lõi phù hợp không thể bù đắp cho lớp bọc hoặc vật liệu đường may không phù hợp.
Đối với nắp ống gió và van điều tiết, hãy cân nhắc chênh lệch áp suất, độ rung, tần số mở và mức độ rò rỉ cho phép. Không nên mặc định đệm kín dạng nọc nòng bọc vải là kín khí hoặc chịu áp suất nếu chưa được kiểm chứng trên toàn bộ mối nối.
Đối với cửa tiếp cận lớn có khe hở không đều, hãy lập bản đồ các khe hở đóng nhỏ nhất và lớn nhất. Lõi rỗng ở giữa có thể đáng để thử nghiệm, nhưng cả vùng khít nhất và rộng nhất đều phải nằm trong phạm vi làm việc đã được kiểm chứng của loại đệm kín đã chọn.
Đối với nguyên mẫu hoặc nguồn cung cấp OEM lặp lại, hãy gửi bản vẽ có kích thước và bảng điều kiện vận hành. Trường hợp không rõ lõi hiện có, hãy mô tả là chưa xác định và cung cấp ảnh chụp phần đầu cắt hoặc mẫu đại diện để xem xét.
| Trường thông tin RFQ | Nội dung cần cung cấp |
|---|---|
| Ứng dụng | Cửa lò nướng, tấm lò sưởi, nắp ống gió, van điều tiết hoặc mối nối cụ thể khác |
| Lớpvỏ | Sợi thủy tinh, silica, gốm sứ, vải được xử lý hoặc lớp vỏ yêu cầu khác |
| Hợp kim lõi | Thép không gỉ, hợp kim chịu nhiệt độ cao được chỉ định hoặc không rõ |
| Hình học lõi | Lưới đan rỗng, lưới nhồi hoặc không rõ; kèm theo bằng chứng tiết diện cắt |
| Kích thước bầu | Chiều cao và chiều rộng tự do, hoặc đường kính nếu bầu có hình tròn |
| Đuôi và cấu hình | Chiều rộng đuôi, độ dày, tổng chiều rộng và vị trí lắp đặt |
| Khe hở lắp đặt | Chiều cao đóng tối thiểu, tối đa và danh nghĩa tại đường tiếp xúc của bầu |
| Tải trọng đóng | Lực chốt có sẵn hoặc tiêu chí lực-độ võng yêu cầu, nếu biết |
| Dịch vụ | Nhiệt độ liên tục và đỉnh, thời gian tiếp xúc, độ rung và tần số chu kỳ |
| Định dạng đặt hàng | Độ dài cắt, vật liệu liên tục hoặc khung hoàn thiện với các chi tiết góc |
| Số lượng | Hàng mẫu và sản lượng dự kiến |
| Bằng chứng | Bản vẽ gốc, mẫu, ảnh chụp hoặc thông số kỹ thuật hiện có |
Đối với việc phát triển dựa trên bản vẽ và nguồn cung cấp lặp lại, hãy xem trang Nhà Sản Xuất Đệm Kín Dạng Nọc Nòng Tùy Chỉnh của BSTFLEX. Để xem dải sản phẩm vỏ và lõi rộng hơn, hãy truy cập Sản Phẩm Đệm Kín Dạng Nọc Nòng và Gioăng Nọc Nòng.
Không. Trong danh mục sản phẩm này, thuật ngữ này chỉ kết cấu lưới kim loại dày đặc hơn hoặc được lấp đầy. Lõi lưới dây đan không giống như một thanh kim loại cứng.
Không có quy tắc chung nào áp dụng cho mọi trường hợp. Hình học rỗng có thể tạo ra đường biến dạng hướng vào trong, nhưng đường kính dây, mật độ đan, kích thước bầu hoàn thiện và độ căng của lớp vỏ sẽ quyết định độ đàn hồi chịu lực thực tế.
Không. Thép không gỉ xác định nhóm hợp kim, trong khi lưới rỗng hoặc được lấp đầy xác định cấu trúc. Hãy xác nhận cả hai trên thông số kỹ thuật mua hàng.
Không nhất thiết. Tuổi thọ hoạt động cũng phụ thuộc vào nhiệt độ vận hành, lực nén, chu kỳ, độ mài mòn của lớp vỏ, tiếp xúc hóa chất, hình học lắp đặt và cách sử dụng gioăng.
Việc này có thể khả thi sau khi đánh giá kỹ thuật, nhưng việc thay thế sẽ làm thay đổi cấu trúc lõi. Hãy kiểm tra khoảng hở lắp đặt, lực đóng, khả năng phục hồi và độ kín của toàn bộ thiết bị trước khi phê duyệt việc thay thế.
Cung cấp tiết diện gioăng, khe hở cửa có sẵn, điều kiện vận hành, chiều dài và số lượng yêu cầu. Nếu ứng dụng có yêu cầu xác định về lực đóng hoặc độ rò rỉ, hãy đưa yêu cầu đó vào thay vì chỉ hỏi đường kính danh nghĩa.
Sự khác biệt thực tế giữa lõi lưới rỗng và lõi lưới được lấp đầy không phải là thứ hạng trừu tượng về độ mềm. Mà là cách mỗi gioăng hoàn thiện phản ứng với tải trọng, khe hở và chu kỳ vận hành thực tế của thiết bị. Sử dụng cấu trúc lõi để lập danh sách rút gọn, sau đó đánh giá gioăng theo chiều cao lắp đặt yêu cầu và các điều kiện dịch vụ.
BSTFLEX có thể xem xét các kết cấu lõi thép không gỉ rỗng được bọc sợi thủy tinh và lõi thép không gỉ được bọc sợi thủy tinh làm điểm khởi đầu cho một đề xuất OEM hoặc thay thế. Xác định rõ ràng biến thể lưới đặc hoặc lưới được lấp đầy trước khi coi đó là một mẫu đã được phê duyệt.
