Ống bọc ống dệt bằng polypropylene cho thiết bị nông nghiệp: Độ khít, độ mài mòn và nguồn cung cấp

Ống dẫn thủy lực trong nông nghiệp hiếm khi hoạt động trong môi trường sạch sẽ và tĩnh tại. Trên máy kéo, máy xúc, máy gặt và các thiết bị gắn kèm, ống dẫn có thể di chuyển qua các khớp nối, chạy dọc theo các giá đỡ bằng thép, tích tụ bụi và tàn dư cây trồng, và chịu sự tiếp xúc bề mặt lặp đi lặp lại trong suốt chu kỳ làm việc dài.

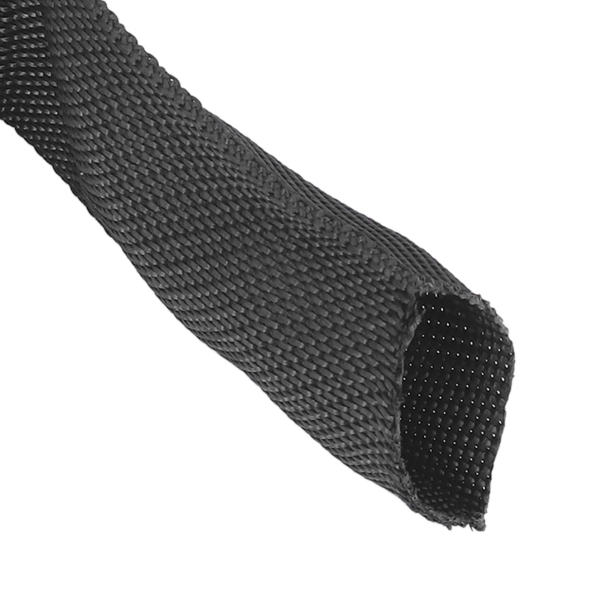

Ống bọc bằng sợi polypropylene dệt là một loại vỏ bọc dệt nhẹ được sử dụng để giảm ma sát trực tiếp và sắp xếp các đường ống thủy lực trong các khu vực mài mòn cơ học này.Đối với việc mua hàng OEM và thay thế, những câu hỏi quan trọng là ống mềm bị cọ xát ở đâu, cách lắp đặt ống bọc, kích thước thành phẩm cần thiết là bao nhiêu và vật liệu sẽ được cung cấp cho dây chuyền lắp ráp hoặc mạng lưới dịch vụ như thế nào.

BSTFLEXỐng bảo vệ bằng nhựa PolypropyleneĐây là một lựa chọn vật liệu dệt cho ống dẫn thủy lực, đường ống khí nén, cáp và ống dẫn tiếp xúc với sự mài mòn cơ học. Hướng dẫn này tập trung cụ thể vào các ứng dụng trong thiết bị nông nghiệp và phân biệt ống bọc polypropylene dệt với các ống bảo vệ dạng xoắn ốc.

Xác định vùng chịu mài mòn trước khi chọn tay áo.

Hãy bắt đầu từ máy móc, chứ không phải từ catalog ống bọc. Đánh dấu chính xác khu vực mà ống mềm tiếp xúc với ống mềm khác, giá đỡ, khung, tấm chắn, kẹp hoặc cấu trúc chuyển động. Sau đó, kiểm tra xem sự tiếp xúc có xảy ra liên tục, chỉ khi góc lái tối đa, trong quá trình nâng hạ thiết bị, hay trong điều kiện vận hành khác.

Các vị trí thường bị mài mòn trong nông nghiệp bao gồm đường dẫn cần cẩu của máy xúc, khu vực khớp nối của máy kéo, đường dây móc ba điểm, các kết nối thiết bị phía trước và phía sau, mạch đầu máy gặt, bộ nguồn thủy lực và bó ống phụ trợ. Không phải mọi vị trí đều sử dụng ống thủy lực đều giống nhau.

Nếu chính đường dẫn tạo ra cạnh sắc, điểm kẹp hoặc chỗ uốn cong không thể chấp nhận được, hãy khắc phục vấn đề đó trước khi dựa vào ống bảo vệ bên ngoài. Lớp bảo vệ dệt nên đóng vai trò như một lớp chịu mài mòn, chứ không phải là vật thay thế cho việc định tuyến và hỗ trợ ống dẫn đúng cách.

Chọn loại ống bọc dựa trên đường kính ngoài của ống mềm thành phẩm.

Sử dụng đường kính ngoài thực tế của ống mềm thành phẩm. Đường kính trong danh nghĩa và kích thước tiêu chuẩn không xác định kích thước bên ngoài mà lớp vỏ bảo vệ phải bao quanh. Đối với bó ống mềm, hãy cung cấp hình dạng tổng thể của bó ống theo bố trí đường dẫn dự kiến.

Không nên so sánh trực tiếp chiều rộng khi trải phẳng với đường kính ngoài của ống như thể chúng có cùng kích thước. Hãy hỏi nhà cung cấp về phạm vi kích thước phù hợp được khuyến nghị cho cấu trúc được báo giá và xác nhận kích thước đã chọn trên một cụm lắp ráp đại diện.

Kiểm tra xem ống tay áo có cần phải luồn qua các phụ kiện hay không.

Ống bọc bằng vải polypropylene thường cần có đầu nối để tiếp cận. Nếu cụm ống được bọc trước khi gắn các phụ kiện, kích thước thân ống có thể quyết định yêu cầu về kích thước chính. Nếu ống bọc được lắp đặt sau khi lắp ráp, kích thước lớn nhất của phụ kiện có thể trở thành kích thước xuyên thấu quan trọng.

Hãy thảo luận về trình tự lắp đặt với người lắp ráp ống. Ống bọc không được gây cản trở việc ép chặt, kiểm tra áp suất, nhận dạng ống hoặc kiểm tra cuối cùng. Nếu cần một ống bọc lớn hơn nhiều chỉ để tránh vướng các phụ kiện, hãy lấy mẫu toàn bộ cụm lắp ráp trước khi phê duyệt kích thước.

Đối với các ống dẫn đã được lắp đặt mà không có đầu nối có thể sử dụng được, ống bọc PP dạng ống có thể không phải là giải pháp tốt nhất. Hãy sử dụng...trang lựa chọn bảo vệ ống dẫn thủy lựcĐể so sánh một giải pháp có thể tháo rời phù hợp hơn là coi một ống tay áo dệt hình trụ như một sản phẩm quấn quanh.

Kiểm tra phần ống nối nơi ống mềm thực sự di chuyển.

Thiết bị nông nghiệp có tính động rất cao. Ống dẫn có thể trông được bảo vệ đúng cách khi máy đang đỗ nhưng lại có thể chạm vào khung hoặc đường ống liền kề khi hệ thống lái, cần cẩu, khớp nối hoặc thiết bị đi đến vị trí khác.

Trong quá trình kiểm tra sản phẩm mẫu đầu tiên hoặc đánh giá dịch vụ đã được phê duyệt, hãy kiểm tra đường dẫn được bảo vệ xuyên suốt quá trình vận hành dự kiến ​​của máy. Đặc biệt chú ý đến:

• các vùng khớp nối và điều khiển;
• Khu vực trục xoay của máy xúc và cần cẩu;
• Điểm nối móc ba điểm và điểm kết nối dụng cụ;
• các đoạn đi qua các khung hoặc thanh dẫn hướng;
• Các bó ống di chuyển tương đối với nhau;
• các khu vực tiếp xúc với tàn dư cây trồng, đất hoặc được làm sạch nhiều lần.

Ống bọc phải nằm gọn trên vùng chịu mài mòn dự định mà không tạo ra sự cản trở mới. Duy trì bán kính uốn cong theo yêu cầu của nhà sản xuất ống và các yêu cầu về định tuyến và kẹp của nhà sản xuất thiết bị.

Tách biệt lớp bảo vệ chống mài mòn khỏi lớp bảo vệ chống rò rỉ ống dẫn.

Ống bọc chống mài mòn bằng polypropylene dệt và hệ thống ngăn chặn nổ thủy lực đã được kiểm định không thuộc cùng một loại sản phẩm. Khả năng chống mài mòn có thể giúp giảm hao mòn bên ngoài, nhưng bản thân nó không đảm bảo khả năng ngăn chặn ống bị vỡ hoặc bảo vệ chống lại tia nước áp suất cao bắn ra từ lỗ nhỏ.

Đối với các ứng dụng mài mòn thông thường trong nông nghiệp, hãy chỉ định rõ ống vải PP về độ vừa vặn, khả năng chống mài mòn, độ linh hoạt, lắp đặt và khả năng chịu tác động của môi trường. Nếu dự án yêu cầu khả năng ngăn chặn nổ, chống rò rỉ lỗ nhỏ hoặc bảo vệ người khỏi bị phun chất lỏng, hãy yêu cầu bằng chứng thử nghiệm hệ thống cụ thể cho từng sản phẩm và sử dụng cấu trúc đã được kiểm chứng cho nhiệm vụ đó.

Tuyệt đối không được sử dụng ống bọc này để che giấu hoặc đưa ống dẫn thủy lực bị hư hỏng trở lại hoạt động. Hãy tuân thủ các yêu cầu kiểm tra và thay thế của nhà sản xuất máy móc và ống dẫn.

Hãy mô tả môi trường thực tế thay vì sử dụng thuật ngữ "kháng hóa chất" một cách chung chung.

Polypropylene được lựa chọn trong nhiều ứng dụng công nghiệp nhờ đặc tính kháng ẩm và hóa chất hữu ích, nhưng khả năng tương thích vẫn cần được xem xét dựa trên môi trường thực tế. Thiết bị nông nghiệp có thể tiếp xúc với dầu thủy lực, mỡ bôi trơn, phân bón, chất tẩy rửa, thuốc trừ sâu, nhiên liệu hoặc các chất khác tùy thuộc vào máy móc và quy trình.

Để đánh giá vật liệu, cần xác định chất, nồng độ, nhiệt độ, thời gian tiếp xúc và liệu đó là do bắn tóe không thường xuyên, nhiễm bẩn lặp đi lặp lại hay ngâm liên tục. Không nên cho rằng mô tả chung về polyme sẽ đảm bảo khả năng tương thích với mọi hóa chất nông nghiệp.

Việc sử dụng ngoài trời cũng có thể gây ra tác động của ánh nắng mặt trời, sự thay đổi nhiệt độ, bùn và việc giặt rửa nhiều lần. Nếu cần khả năng chống tia cực tím, chịu được thời tiết khắc nghiệt hoặc một thử nghiệm môi trường cụ thể nào đó, hãy nêu rõ yêu cầu đó trong yêu cầu báo giá (RFQ) và yêu cầu dữ liệu hỗ trợ cho cấu trúc ống bọc được báo giá.

Hãy lựa chọn giữa mua theo cuộn và mua theo miếng đã cắt sẵn.

Các nhà sản xuất thiết bị nông nghiệp, cửa hàng ống dẫn thủy lực và nhà phân phối phụ tùng thay thế có thể cần cùng một loại ống bọc dệt ở các dạng cung cấp khác nhau. Hãy thảo luận về định dạng này ở giai đoạn báo giá thay vì giả định rằng mọi loại ống bọc đều được cung cấp theo cùng một cách.

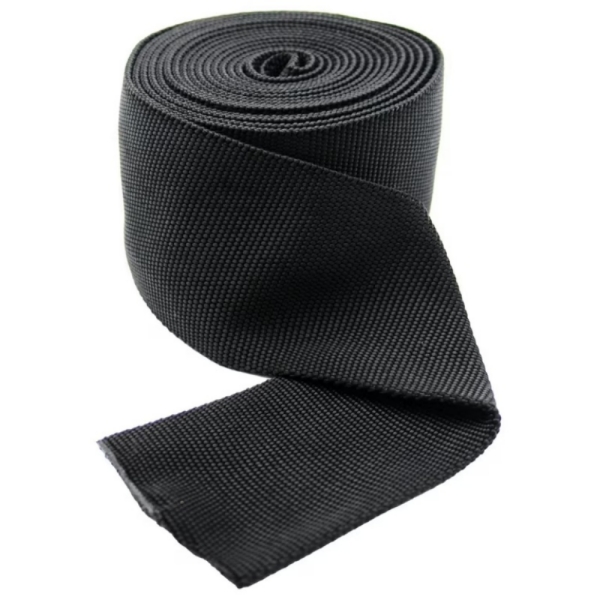

Cung cấp dạng cuộn phù hợp với các xưởng sản xuất ống mềm cắt vật liệu tại chỗ cho nhiều mã sản phẩm khác nhau. Các đoạn cắt sẵn có thể giảm thiểu việc xử lý tại chỗ để đảm bảo lắp ráp ổn định theo tiêu chuẩn OEM. Hãy so sánh báo giá dựa trên vật liệu sử dụng được, cắt, nhận dạng, đóng gói và nhân công lắp ráp—không chỉ dựa trên giá mỗi mét.

Sử dụng mã số linh kiện để kiểm soát các kích thước tương tự.

Một số ống vải đen có thể trông gần như giống hệt nhau trong kho hoặc trên dây chuyền lắp ráp. Đối với các chương trình sản xuất lặp lại, hãy ghi lại kích thước và cấu tạo đã được phê duyệt dưới một mã số bộ phận đã được thống nhất. Nếu cần in ấn hoặc dán nhãn đặc biệt, hãy xác nhận khả năng đó đối với sản phẩm cụ thể trước khi đưa vào đặc tả sản xuất.

Bản vẽ hoặc bản đặc tả mua hàng cần nêu rõ ít nhất các thông tin về vật liệu, kích thước ống tay áo, chiều dài thành phẩm hoặc định dạng cuộn, màu sắc, bao bì và cấp độ sửa đổi. Nếu nhà cung cấp thay đổi cấu trúc sợi, kết cấu dệt hoặc đặc tính được kiểm soát khác, cần xác định xem có cần phê duyệt mẫu mới hay không.

Lấy mẫu ống lót trên máy kéo hoặc cụm thiết bị thực tế.

Một mẫu phê duyệt hữu ích cần trả lời nhiều hơn là chỉ câu hỏi “nó có vừa với ống dẫn không?”. Hãy kiểm tra toàn bộ cụm lắp ráp và ghi lại:

• Liệu ống tay áo có vừa khít với phụ kiện cần thiết hay không;
• Liệu sự lắp đặt có phù hợp dọc theo thân ống hay không;
• liệu toàn bộ vùng mài mòn có được bao phủ hoàn toàn hay không;
• liệu ống bọc có tránh được các kẹp và các bộ phận chuyển động hay không;
• Liệu cụm lắp ráp đó vẫn có thể được kiểm tra và nhận dạng hay không;
• Liệu chiều dài cắt và bao bì có phù hợp với quy trình lắp ráp hay không.

Nếu thiết bị có nhiều mạch thủy lực với kích thước ống mềm khác nhau, đừng cho rằng có thể sử dụng một kích thước ống nối duy nhất cho mọi nơi. Việc tiêu chuẩn hóa mã số phụ tùng có thể giảm độ phức tạp, nhưng chỉ sau khi mỗi cụm lắp ráp dự định đã được kiểm tra kỹ lưỡng.

Những câu hỏi mà người mua thường đặt ra về ống bọc bằng sợi polypropylene dệt

Ống bọc dệt bằng polypropylene có giống với ống bảo vệ dạng xoắn ốc bằng polypropylene không?

Không. Sản phẩm này là ống bọc bằng vải dệt. Ống bảo vệ dạng xoắn ốc sử dụng cấu hình nhựa cuộn và có phương pháp lắp đặt, cấu trúc và thông số kỹ thuật mua hàng khác nhau. Hãy phân biệt hai nhóm sản phẩm này khi lựa chọn hoặc báo giá thiết bị bảo vệ ống dẫn.

Có thể sử dụng ống bọc vải PP cho các bó ống mềm không?

Có thể xem xét sử dụng phương pháp này cho các bó ống phù hợp, nhưng cần đo toàn bộ tiết diện bó ống và xác nhận rằng cách nhóm ống phù hợp cho việc di chuyển và bảo trì. Một lớp vỏ ngoài không tạo ra sự ngăn cách giữa các ống riêng lẻ bên trong bó ống.

Cần những thông tin gì về thiết bị nông nghiệp?

Cung cấp đường kính ngoài của ống, kích thước khớp nối, chiều dài được bảo vệ, loại máy, ảnh hoặc bản vẽ định tuyến, vị trí mài mòn, chuyển động vận hành, chất lỏng hoặc hóa chất dự kiến, số lượng và định dạng cung cấp ưa thích.

Ống bọc bằng polypropylene có ngăn ngừa được thương tích do phun chất lỏng thủy lực gây ra không?

Không nên cho rằng điều đó chỉ dựa vào chức năng vật liệu hoặc khả năng chống mài mòn. Các nhiệm vụ phun chất lỏng và ngăn chặn nổ đòi hỏi phải thử nghiệm hệ thống riêng biệt, cụ thể cho từng sản phẩm, trong các điều kiện xác định.

Yêu cầu mẫu ống bọc dệt bằng polypropylene hoặc cung cấp theo yêu cầu (OEM).

Dành cho BSTFLEXỐng bảo vệ bằng nhựa PolypropyleneVui lòng cung cấp đường kính ngoài của ống, kích thước khớp nối tối đa, chiều dài bảo vệ cần thiết, loại máy móc hoặc thiết bị, điều kiện sử dụng và định dạng cuộn hoặc cắt sẵn ưa thích.

Bao gồm số lượng mẫu, số lượng sản xuất, màu sắc, mã nhận dạng, bao bì và bất kỳ tài liệu kiểm tra cần thiết nào. BSTFLEX có thể xem xét các kích thước tùy chỉnh và yêu cầu sản xuất thông qua hệ thống của mình.Dịch vụ sản xuất OEM và sản xuất theo yêu cầu.

Hãy liên hệ với BSTFLEX kèm theo bản vẽ ống dẫn thủy lực, ảnh thiết bị hoặc thông số kỹ thuật đặt hàng của bạn.Đối với các nhu cầu khác về chống mài mòn, nâng cấp, bảo vệ nhiệt hoặc cơ học, vui lòng xem lại toàn bộ tài liệu.phạm vi bảo vệ ống dẫn thủy lực.
