Ống bọc sợi thủy tinh bện: Độ giãn nở, độ phủ và xử lý đầu cắt

Ống bọc bảo vệ dây dẫn bằng sợi thủy tinh dện braided có thể trông đơn giản trên báo giá: chọn đường kính, chọn chiều dài và trượt nó qua ống hose. Tuy nhiên, trong sản xuất, hình học nếp tết rất quan trọng. Khi ống bọc dệt dạng ống mở rộng để lồng qua ống hose lớn hơn, góc uốn hoặc đầu nối, chiều dài lắp đặt và độ bao phủ bề mặt của nó có thể thay đổi.

Do đó, đối với hoạt động mua hàng OEM, ống bọc bảo vệ bằng sợi thủy tinh dệt braid nên được quy định theo độ vừa vặn hoàn thiện và độ bao phủ sau khi lắp đặt—chứ không chỉ dựa vào đường kính danh nghĩa. Phương pháp cắt và xử lý đầu mút cũng cần được thống nhất trước khi các đoạn cắt sẵn được đưa vào sản xuất.

BSTFLEX Ống bọc dây dẫn bằng sợi thủy tinh dệt được thiết kế để bảo vệ chống mài mòn cơ học và cách nhiệt cơ bản xung quanh ống hose, ống dẫn và cụm dây cáp. Hướng dẫn này tập trung vào ba câu hỏi mua hàng thực tế: ống dệt cần mở rộng bao nhiêu, chiều dài lắp đặt cần thiết là bao nhiêu và các đầu cắt nên được kiểm soát như thế nào.

Tại sao đường kính và chiều dài của ống bọc dệt braid lại liên quan đến nhau

Ống dệt dạng ống được tạo ra từ các sợi chỉ đan chéo theo một góc. Khi ống bọc được đẩy qua một đường kính lớn hơn, nếp dệt sẽ mở ra theo chiều hướng tâm và góc sợi chỉ sẽ thay đổi. Điều này cho phép ống bọc ôm sát các đường uốn và các đoạn không đều, nhưng nó cũng có thể làm ngắn ống bọc theo chiều dọc trục.

Mức độ co ngắn không phải là một tỷ lệ phần trăm chung cho tất cả. Nó phụ thuộc vào cấu trúc dệt braid cụ thể, đường kính ở trạng thái thả lỏng, đường kính ống hose, hồ sơ đầu nối và mức độ tiệm cận hạn chế mở rộng của ống bọc khi sử dụng. Vì lý do đó, chiều dài cắt ở trạng thái thả lỏng không nên tự động được coi là bằng với chiều dài bảo vệ cuối cùng trên ống hose.

Đối với các cụm OEM sản xuất lặp lại, hãy thử nghiệm ống bọc đề xuất trên ống hose thực tế hoặc gá kẹp đại diện. Ghi lại cả chiều dài cắt thả lỏng và độ bao phủ sau khi lắp đặt sau khi ống bọc đã được gắn vào cụm đã duyệt.

Đo kích thước luồn qua lớn nhất

Bắt đầu với đường kính ngoài của ống hose hoàn thiện, nhưng không dừng lại ở đó. Nếu ống bọc được lắp đặt sau khi đã gắn các đầu nối, thì khớp nối, đai siết, đầu cắm hoặc đoạn chuyển tiếp lớn nhất trên đường lắp đặt có thể quyết định độ mở rộng tối thiểu có thể sử dụng.

Một ống bọc có thể có khả năng vật lý trượt qua một đầu nối lớn nhưng vẫn là một lựa chọn sản xuất kém nếu nó phải hoạt động gần mức giãn nở tối đa cho toàn bộ chiều dài ống. Sự giãn nở quá mức có thể làm mở lớp bện, giảm độ phủ của vải và làm tăng sự chênh lệch giữa chiều dài ở trạng thái tự nhiên và chiều dài sau khi lắp đặt.

Tách biệt “Có thể trượt qua đầu nối” khỏi “Vừa vặn với thân ống”

Cần thực hiện hai bước kiểm tra. Đầu tiên là khoảng hở lắp đặt: ống bọc có giãn nở đủ để trượt qua đầu nối lớn nhất hay không? Thứ hai là độ vừa vặn khi vận hành: sau khi lắp đặt, ống bọc có nằm phù hợp trên thân ống mà không bị lỏng lẻo quá mức hoặc mở lớp bện quá mức hay không?

Khi đầu nối lớn hơn đáng kể so với ống, một kích thước ống bọc danh định đơn lẻ có thể không mang lại sự cân bằng tốt nhất. Hãy đánh giá cụm lắp ráp thực tế trước khi phê duyệt kích thước. Nếu cần một cấu trúc lắp đặt khác, hãy sử dụng trang lựa chọn bảo vệ ống thủy lực để so sánh các tùy chọn khác thay vì ép một ống bọc bện không phù hợp lên cụm lắp ráp.

Chỉ định độ phủ sau khi lắp đặt, không chỉ chiều dài cắt

Đối với các đoạn OEM được cắt sẵn, bản vẽ phải phân biệt giữa:

• Chiều dài cắt ở trạng thái tự nhiên: chiều dài được đo của ống bọc trước khi nó được giãn nở qua cụm lắp ráp.
• Chiều dài phủ sau khi lắp đặt: chiều dài của ống thực tế được che phủ sau khi ống bọc được lắp vào và định vị.
• Vùng được bảo vệ bắt buộc: phần của bản vẽ ống phải tiếp tục được che phủ trong quá trình vận hành.

Các giá trị này có thể không giống nhau. Nếu cụm lắp ráp yêu cầu ống bọc phải giãn nở đáng kể, đoạn ống ở trạng thái tự nhiên có thể cần phải dài hơn yêu cầu phủ cuối cùng.

Không sử dụng mức dung sai phần trăm chung trừ khi nó đã được xác thực cho cấu trúc ống bọc và kích thước ống chính xác. Phương pháp đáng tin cậy hơn là lắp thử một mẫu, đo kết quả và ghi lại chiều dài cắt đã được phê duyệt cho mã phụ tùng đó.

Kiểm tra độ che phủ tại các điểm uốn cong và điểm chuyển tiếp đường kính

Lớp bện trông dày dặn trên ống thẳng có thể bị hở khác đi quanh các đoạn uốn cong hoặc các phần lớn hơn. Kiểm tra bộ phận lắp ráp hoàn thiện tại các khu vực quan trọng nhất: điểm uốn cong, điểm chuyển tiếp từ ống sang đầu nối, kẹp và các điểm dễ bị mài mòn đã biết.

Để kiểm soát thị giác và mua hàng, hãy thống nhất về khái niệm độ che phủ chấp nhận được đối với sản phẩm. Nếu ứng dụng yêu cầu mật độ bện, độ che phủ bề mặt hoặc hình thức xếp chồng cụ thể, hãy xác định bằng mẫu đã phê duyệt hoặc thông số kỹ thuật đo lường được thay vì dựa vào các thuật ngữ như “lớp bện chặt” hoặc “chịu tải nặng”.

Không nên chọn ống bọc quá chặt đến mức việc lắp đặt làm hỏng lớp vỏ ống hoặc làm biến dạng lớp bện bảo vệ. Ống bọc cũng không nên quá lỏng khiến nó bị dịch chuyển khỏi vùng mài mòn dự kiến.

Lập kế hoạch kiểm soát đầu cắt trước khi đặt hàng các đoạn cắt sẵn

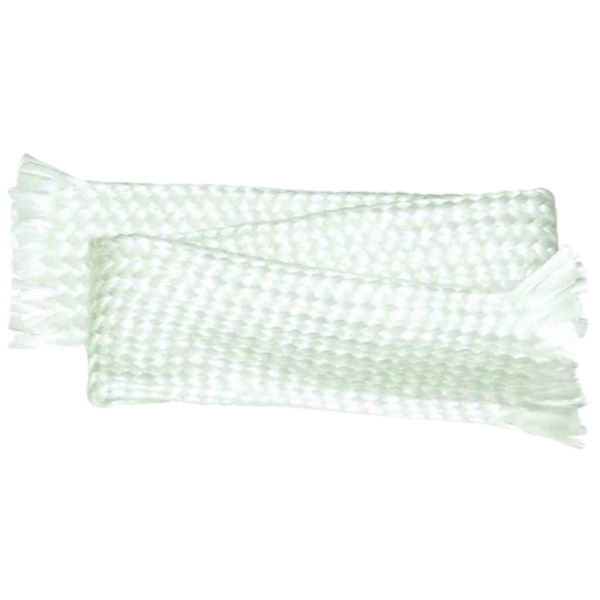

Lớp bện sợi thủy tinh trơn có thể bị tua ra khi cắt. Mức độ tua phụ thuộc vào sợi, kết cấu lớp bện, xử lý bề mặt (nếu có) và phương pháp cắt. Đối với sản xuất hàng loạt, hãy xác định cách nhà cung cấp sẽ cắt và xử lý các đầu trước khi phê duyệt lô hàng đầu tiên.

Không được giả định rằng dao nhiệt dùng cho ống bọc bện nhiệt dẻo sẽ hàn kín sợi thủy tinh trơn theo cùng một cách. Sợi thủy tinh không phải là vật liệu ống bọc nhiệt dẻo. Phương pháp kiểm soát đầu cắt đúng phải phù hợp với kết cấu thực tế được cung cấp.

Tùy thuộc vào thông số kỹ thuật sản phẩm và phương pháp lắp ráp, việc kiểm soát đầu cắt có thể bao gồm lớp quấn tạm thời được phê duyệt trong quá trình xử lý, băng keo hoàn thiện tương thích, kẹp cơ khí, chất binder hoặc lớp phủ quy định, hoặc phương pháp xử lý đầu nối đã được xác minh khác. Phương pháp xử lý được chọn không được gây ra vấn đề chưa được phê duyệt về nhiệt, hóa chất hoặc lắp đặt.

Nếu có yêu cầu về loại sợi thủy tinh được phủ hoặc xử lý, hãy xác nhận xem lớp phủ làm thay đổi quá trình cắt, độ linh hoạt, đặc tính mài mòn và việc hoàn thiện đầu cắt như thế nào. Không áp dụng phương pháp xử lý đầu cắt từ loại không phủ sang loại có phủ khi chưa được kiểm chứng.

Xác định tiêu chí chấp nhận đoạn cắt

Cung cấp dạng cuộn và các đoạn cắt sẵn phục vụ các mô hình lắp ráp khác nhau

Việc cung cấp dạng cuộn có thể phù hợp khi đơn vị lắp ráp ống cắt nhiều đoạn tại chỗ. Trong trường hợp đó, hãy chỉ định chiều dài cuộn, liệu cuộn có phải là liên tục hay không, cách xử lý các mối nối và phương pháp cắt nào được phê duyệt tại địa điểm lắp ráp.

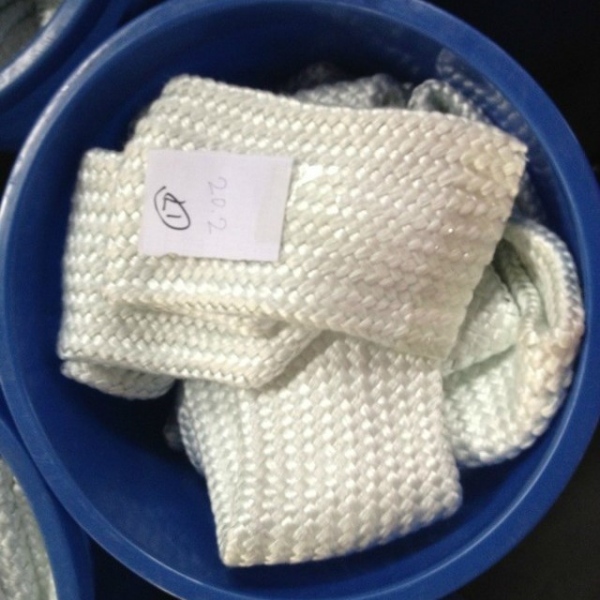

Các đoạn cắt sẵn có thể giảm bớt công việc cắt tại chỗ và cải thiện độ lặp lại đối với các mã linh kiện lắp ráp đã thiết lập. Chúng đòi hỏi sự kiểm soát chặt chẽ hơn về dung sai chiều dài, trạng thái đầu ống, nhãn mác và bao bì. Đối với chương trình ống đa SKU, việc nhận diện mã linh kiện có thể quan trọng hơn bản thân đường kính danh nghĩa của ống bọc.

BSTFLEX hỗ trợ cung cấp theo chiều dài liên tục và đoạn cắt cho Fiberglass Braided Hose Sleeve. Xác nhận đường kính yêu cầu, chiều dài đoạn, tổng số lượng và định dạng đóng gói cùng với báo giá.

Đừng Biến Ống Tay Áo Sợi Thủy Tinh Cơ Bản Thành Tuyên Bố Là Ống Chống Cháy

Sợi thủy tinh không bắt lửa, nhưng riêng thực tế đó không biến mọi lớp bện sợi thủy tinh không phủ thành một hệ thống chống cháy hoàn chỉnh. Sản phẩm p195 được định vị để chống mài mòn và đệm nhiệt cơ bản. Không nên chọn sản phẩm này làm sản phẩm thay thế cho ống chống cháy đã được kiểm định trong trường hợp ngọn lửa trực tiếp, đám cháy chất lỏng hoặc phơi nhiễm nhiệt cường độ cao hơn là yêu cầu chi phối.

Đối với các đường ống thủy lực yêu cầu vỏ bọc chống cháy phủ silicone chuyên dụng, hãy tham khảo vỏ bọc chống cháy cho ống mềm thủy lực riêng. Hãy phân biệt rõ ràng bằng chứng về hiệu suất và các từ khóa mục tiêu của hai dòng sản phẩm này.

Khách hàng mua hàng OEM nên đưa thông tin gì vào RFQ (Yêu cầu báo giá)

Để quá trình lấy mẫu và báo giá diễn ra hiệu quả, vui lòng cung cấp:

• đường kính ngoài của ống mềm;
• kích thước ngoài tối đa của đầu nối hoặc cút nối;
• chiều dài che phủ yêu cầu sau khi lắp đặt;
• chiều dài cắt ở trạng thái tự nhiên theo yêu cầu, nếu đã được xác minh;
• yêu cầu về cuộn liên tục hay đoạn cắt sẵn;
• số lượng đoạn hoặc tổng chiều dài mét;
• điều kiện nhiệt độ bình thường và đỉnh điểm;
• nguồn mài mòn chính và chuyển động của ống mềm;
• yêu cầu xử lý đầu cắt;
• yêu cầu dán nhãn mã linh kiện và đóng gói.

Khi kích thước không chắc chắn, hãy gửi bản vẽ ống hoặc mẫu đại diện. Việc kiểm tra lắp đặt mẫu đầu tiên sẽ đáng tin cậy hơn so với việc chỉ chọn từ đường kính ống bọc danh định.

BSTFLEX hỗ trợ đánh giá ứng dụng, phát triển mẫu và thông số kỹ thuật đặt hàng lặp lại thông qua dịch vụ sản xuất theo yêu cầu và OEM. Ghi lại kích thước ống bọc đã phê duyệt, chiều dài cắt, độ phủ lắp đặt và tình trạng đầu để các đơn hàng trong tương lai có thể được tái sản xuất theo đúng thông số kỹ thuật mua hàng.

Các câu hỏi người mua thường đặt ra về ống bọc tết sợi thủy tinh giãn nở

Ống bọc có bị ngắn đi khi giãn nở không?

Có thể. Sự giãn nở hướng kính làm thay đổi hình học của lớp bện và có thể làm giảm chiều dài lắp đặt. Sự thay đổi thực tế phụ thuộc vào cấu trúc ống bọc và đường kính của vật mà nó được lắp lên. Hãy xác 34nh chiều dài cắt trên cụm lắp ráp thực tế thay vì sử dụng tỷ lệ phần trăm co ngót chung.

Tôi nên chọn ống bọc theo đường kính ngoài của ống mềm hay đường kính ngoài của đầu nối?

Cả hai kích thước đều quan trọng. Đường kính ngoài của ống (OD) quyết định độ khít khi lắp đặt thông thường, trong khi đầu nối hoặc khớp nối lớn nhất quyết định yêu cầu kích thước lọt qua khi luồn ống bọc từ một đầu.

Có thể hàn kín ống bọc sợi thủy tinh thông thường bằng dao cắt nhiệt không?

Đừng mặc định là được. Dao cắt nhiệt thường được sử dụng để nung chảy ống bọc đan bằng nhựa dẻo nhiệt, nhưng sợi thủy tinh thông thường không có tính chất giống như vật liệu nhựa dẻo nhiệt. Hãy sử dụng phương pháp cắt và xử lý đầu mút được phê duyệt cho cấu trúc sợi thủy tinh thực tế.

Ống bọc có thể được cung cấp ở dạng cắt sẵn không?

Trang sản phẩm BSTFLEX liệt kê các tùy chọn cung cấp gồm dạng cuộn liên tục và dạng cắt đoạn. Đối với các đơn hàng cắt sẵn, hãy chỉ định dung sai chiều dài, tình trạng đầu mút, nhãn mác và cách đóng gói trước khi phê duyệt sản xuất.

Yêu cầu mẫu hoặc báo giá ống bọc sợi thủy tinh bảo vệ ống mềm

Đối với sản phẩm BSTFLEX Ống bọc sợi thủy tinh bảo vệ ống mềm, hãy gửi thông tin đường kính ngoài của ống (OD), kích thước đầu nối tối đa, độ che phủ yêu cầu khi lắp đặt, yêu cầu cắt đoạn hoặc dạng cuộn, số lượng và điều kiện vận hành.

Liên hệ với BSTFLEX kèm theo bản vẽ, mẫu vật hoặc thông số kỹ thuật mua hàng của bạn. Nếu ứng dụng kết hợp giữa mài mòn, khả năng lắp thêm, khả năng chống cháy hoặc bảo vệ cơ học, hãy sử dụng trang lựa chọn bảo vệ ống thủy lực để so sánh các kết cấu phù hợp trước khi đặt hàng.
