Khớp nối giãn nở bằng vải dạng đai và có bích: Chọn cấu hình kết nối

Khớp nối mềm vải dạng đai và dạng bích sử dụng các phương pháp khác nhau để kết nối phần tử linh hoạt với hệ thống ống dẫn công nghiệp. Sự khác biệt này không chỉ ảnh hưởng đến vẻ bề ngoài. Cấu hình kết nối có thể ảnh hưởng đến chuyển động khả dụng, không gian lắp đặt, thiết kế khung, bố trí lớp lót, công việc thay thế và cách đai linh hoạt được kẹp hoặc bắt bu-lông vào ống dẫn liền kề.

Không có cấu hình nào tự động tốt hơn cấu hình kia. Thiết kế phù hợp phụ thuộc vào giao diện ống dẫn hiện có, yêu cầu chuyển động, nhiệt độ, áp suất, môi chất quy trình, điều kiện hạt và không gian tiếp cận có sẵn để lắp đặt.

BSTFLEX sản xuất khớp nối mềm vải phi kim loại tùy chỉnh cho các hệ thống ống dẫn công nghiệp tròn, chữ nhật và đặc biệt. Hướng dẫn này giải thích sự khác biệt thực tế giữa cấu hình dạng đai và dạng bích cũng như thông tin mà người mua nên cung cấp trước khi lựa chọn thiết kế nào.

So sánh nhanh: Dạng đai so với Dạng bích

Bảng này là tổng quan lựa chọn, không phải là quy tắc thiết kế phổ quát. Hình học và hiệu suất cuối cùng phải được xác định từ các điều kiện thực tế của dự án.

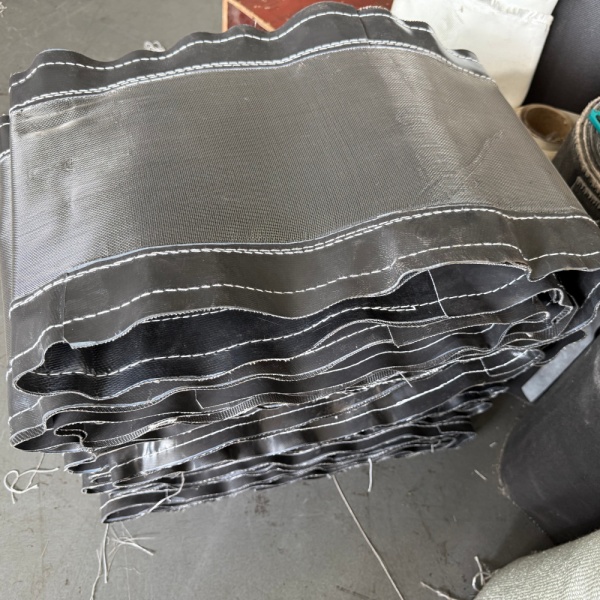

Khớp nối mềm vải dạng đai là gì?

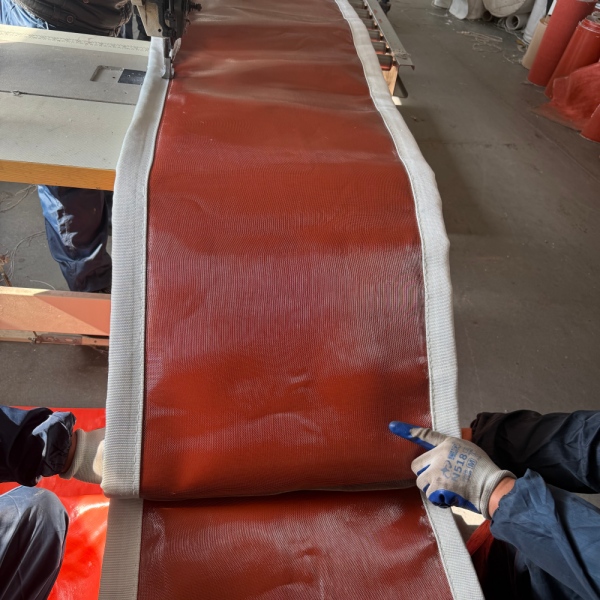

Trong khớp nối mềm vải dạng đai, phần tử linh hoạt thường được sản xuất như một chiếc đai phẳng và được gắn xung quanh các khung kim loại được thiết kế chuyên dụng. Các thanh kẹp, dây buộc hoặc phương pháp gắn kết được phê duyệt khác giữ đai vào khung.

Đai linh hoạt bắc qua khoảng trống giữa các khu vực gắn kết và biến dạng khi các ống dẫn liền kề chuyển động tương đối với nhau.

Bố trí dạng đai có thể được sử dụng với:

• Hệ thống ống dẫn tròn
• Hệ thống ống dẫn chữ nhật
• Ống dẫn vuông
• Hệ thống hút khí công nghiệp lớn
• Ống dẫn khí nóng
• Hệ thống khí thải
• Kết nối đầu vào và đầu ra của quạt

Ưu điểm chính của nó không chỉ đơn giản là vật liệu dạng phẳng. Khung gắn riêng biệt mang lại cho nhà thiết kế mối nối giãn nở sự linh hoạt trong việc thiết lập vị trí đai, vùng chuyển động khả dụng và khoảng cách với khí quy trình.

Tại sao khoảng lùi khung lại quan trọng

Trong một ống dẫn nhiệt độ cao, việc đặt phần tử linh hoạt cách xa dòng khí trực tiếp có thể rất hữu ích. Khung kiểu đai có thể tạo ra khoảng lùi giữa đường dẫn khí và đai linh hoạt.

Không gian đó có thể chứa các thành phần như:

• Tấm chắn dòng bên trong
• Cách nhiệt
• Gối cách nhiệt
• Chắn tích tụ
• Bảo vệ mặt nóng

Bản thân khoảng lùi không đảm bảo bảo vệ nhiệt độ. Nhiệt độ khí, hình học của tấm chắn, cấu trúc cách nhiệt và vật liệu đai vẫn cần được đánh giá cùng nhau.

Đối với các ứng dụng nhiệt đòi hỏi khắt khe, hãy xem hướng dẫn của chúng tôi về mối nối giãn nở bằng vải chịu nhiệt độ cao.

Mối nối giãn nở bằng vải có bích là gì?

Trong mối nối giãn nở bằng vải có bích, phần tử linh hoạt kết hợp các cạnh hoặc chân có hình bích tạo thành một phần của kết nối với ống dẫn liền kề hoặc cấu trúc hỗ trợ.

Một số nhà sản xuất gọi một số phiên bản nhất định là:

• Loại có bích
• Loại chữ U
• Loại tích hợp bích

Các thuật ngữ này có liên quan nhưng không nên tự động được coi là giống hệt nhau ở mọi nhà sản xuất. Bản vẽ dự án phải xác định hình học thực tế thay vì chỉ dựa vào tên cấu hình.

Cấu hình có bích có thể hữu ích khi hệ thống hiện có đã được thiết kế xung quanh kết nối mặt bích nối mặt bích hoặc khi không gian lắp đặt có sẵn không phù hợp với khung đai ngoài lớn.

Không chọn chỉ dựa vào không gian có sẵn

Có thể sẽ rất hấp dẫn khi chọn cấu trúc có bích bất cứ khi nào khoảng hở lắp đặt ngắn. Cách tiếp cận đó có thể gây hiểu lầm.

Hình học linh hoạt cần thiết vẫn phải đáp ứng:

• Nén dọc trục
• Mở rộng dọc trục
• Chuyển động ngang
• Chuyển động góc
• Chuyển động kết hợp
• Biến dạng do áp suất
• Chu kỳ nhiệt lặp đi lặp lại

Một kết nối nhỏ gọn không cung cấp đủ vật liệu linh hoạt cho chuyển động cần thiết không được cải thiện chỉ vì nó vừa khít giữa các mặt bích hiện có.

Kiểu đai không có nghĩa là chỉ có đai

Mối nối kiểu đai có thể được cung cấp theo các phạm vi khác nhau.

Tùy thuộc vào dự án, nguồn cung cấp được yêu cầu có thể bao gồm:

• Chỉ có đai linh hoạt
• Dây đai mềm có các bộ phận cách nhiệt
• Dây đai có rào cản tích tụ
• Dây đai có lớp lót bên trong
• Khung kim loại hoàn chỉnh và cụm lắp ráp mềm
• Đơn vị khớp nối giãn nở được lắp ráp sẵn

Sự phân biệt này đặc biệt quan trọng đối với các dự án thay thế.

Nếu các khung kim loại hiện có vẫn phù hợp, khách hàng chỉ có thể cần thay thế dây đai mềm. Nếu các khung, lớp lót hoặc bề mặt gắn kết bị hỏng, việc chỉ thay thế phần vải có thể không khôi phục được hình học hoặc hiệu suất dự kiến.

Đối với một hệ thống lắp đặt hiện có, hãy sử dụng hướng dẫn đo khớp nối giãn nở bằng vải thay thế trước khi chuẩn bị bản yêu cầu báo giá (RFQ).

Kiểu Mặt Bích Không Có Nghĩa Là Mặt Bích Tiêu Chuẩn

Cụm từ “khớp nối giãn nở có mặt bích” không nên được hiểu là mọi khớp nối đều sử dụng mặt bích ống tiêu chuẩn.

Các khớp nối giãn nở bằng vải công nghiệp thường được kết nối với các ống dẫn lớn được chế tạo sẵn. Kết nối của chúng có thể có hình chữ nhật, hình tròn, hình vuông hoặc tùy theo từng dự án cụ thể.

Bản vẽ cần xác định rõ:

• Kích thước mở của ống dẫn
• Chiều rộng mặt bích
• Độ dày mặt bích khi có liên quan
• Đường kính lỗ
• Khoảng cách tâm lỗ bu-lông
• Cấu trúc góc
• Khoảng cách kết nối
• Kích thước biên dạng mềm

Đối với các hệ thống hình chữ nhật lớn, biên dạng góc và đặc tính của cạnh dài rất cần được chú ý đặc biệt. Xem khớp nối giãn nở bằng vải hình chữ nhật cho hệ thống ống dẫn công nghiệp để có thêm hướng dẫn về kích thước.

Chuyển Động Thường Quan Trọng Hơn Tên Cấu Hình

Người mua không nên chỉ định riêng:

“Yêu cầu loại đai”

hoặc:

“Yêu cầu loại mặt bích.”

Nhà sản xuất cũng cần yêu cầu về chuyển động thực tế.

Cấu hình linh hoạt nên được thiết kế dựa trên biên độ chuyển động này. Chỉ riêng tên cấu hình không thể xác định được năng lực chuyển động.

Nhiệt độ có thể thay đổi kiến trúc ưu tiên

Nhiệt độ khí cao có thể làm cho mối quan hệ giữa tấm đệm linh hoạt và đường dẫn khí trở nên cực kỳ quan trọng.

Cấu dựng dạng tấm đệm có thể tạo không gian cho:

• Khoảng lùi khỏi dòng khí trực tiếp
• Cách nhiệt bên trong
• Vật liệu dệt chịu nhiệt độ cao
• Tấm lót dòng chảy
• Các bộ phận kiểm soát tích tụ

Điều này có thể làm cho các bố trí dạng tấm đệm hữu ích trong nhiều hệ thống ống dẫn nhiệt độ cao.

Tuy nhiên, sẽ là sai lầm nếu kết luận rằng mọi mối nối giãn nở nhiệt độ cao đều phải có dạng tấm đệm. Cấu trúc có bích được thiết kế đúng cách cũng có thể phù hợp khi vật liệu, biên độ và khả năng bảo vệ nhiệt của nó đáp ứng được điều kiện vận hành.

Bộ vật liệu chính xác có thể kết hợp sợi thủy tinh, sợi thủy tinh phủ, vật liệu gốc PTFE, vật liệu dệt silica và vật liệu cách nhiệt. Xem hướng dẫn của chúng tôi về vật liệu khớp nối giãn nở bằng vải về vai trò của từng lớp.

Bụi và mài mòn có thể ưu tiên vị trí tấm đệm được bảo vệ

Khí chứa bụi không tự động quyết định cấu trúc dạng tấm đệm hay dạng bích, nhưng nó có thể ảnh hưởng đến kiến trúc xung quanh phần tử linh hoạt.

Nơi các hạt có thể va đập trực tiếp vào tấm đệm, hệ thống có thể yêu cầu một tấm lót dòng chảy. Nơi các chất rắn có thể xâm nhập vào khoang mối nối và hạn chế chuyển động, cũng có thể xem xét một rào chắn tích tụ.

Các bộ phận này thực hiện các chức năng khác nhau.

Tấm lót dòng chảy: bảo vệ phần tử linh hoạt khỏi dòng khí trực tiếp và tác động của hạt.

Rào chắn tích tụ: giúp hạn chế sự xâm nhập hoặc tích tụ của chất rắn bên trong khoang khớp nối giãn nở.

Nhà thiết kế vẫn phải cung cấp đủ khoảng hở cho toàn bộ chuyển động đã định.

Cân nhắc áp suất dương và áp suất âm

Phần tử linh hoạt thay đổi hình dạng dưới áp suất. Điều này đặc biệt quan trọng trong các khớp nối giãn nở bằng vải lớn.

Dưới áp suất âm, tấm đệm có thể bị hút về phía bên trong ống dẫn. Dưới áp suất dương, phần tử linh hoạt chịu tải theo hướng ngược lại.

Khi so sánh thiết kế dạng tấm đệm và dạng bích, hãy cung cấp:

• Áp suất vận hành bình thường
• Áp suất thiết kế
• Dấu dương hoặc âm
• Đơn vị áp suất
• Các xung áp suất đã biết

Nếu khớp nối giãn nở ở gần quạt hoặc van tiết lưu, các biến động áp suất lặp đi lặp lại cũng cần được xác định.

Loại Băng Tải Có Thể Đơn Giản Hóa Việc Thay Thế Băng Tải Trong Tương Lai

Một lý do khiến cấu trúc dạng băng tải có thể hấp dẫn trong các ứng dụng bảo trì là băng tải linh hoạt có thể thay thế riêng biệt với các khung kim loại giữ lại.

Đây chỉ là một lợi thế khi:

• Các khung vẫn phù hợp về mặt cấu trúc
• Các bề mặt gắn kết vẫn sử dụng được
• Lớp lót vẫn được định vị chính xác
• Hình học ban đầu vẫn phù hợp
• Các điều kiện vận hành không thay đổi vượt quá thông số kỹ thuật ban đầu

Do đó, một băng tải bị hỏng nên kích hoạt việc kiểm tra toàn bộ cụm lắp ráp trước khi đặt hàng lặp lại.

Xem nguyên nhân, kiểm tra và phòng ngừa hỏng hóc khe giãn nở bằng vải khi một khe giãn nở hiện có bị rách, quá nhiệt, rò rỉ hoặc bị hư hỏng lặp đi lặp lại.

Băng Tải Hở Hay Băng Tải Vòng Kín Là Một Quyết Định Riêng Biệt

Cấu hình kết nối và dạng cung cấp có liên quan nhưng chúng không phải là một vấn đề.

Một phần tử bằng vải dạng băng tải có thể được cung cấp dưới dạng:

• Một dải kín hoặc vòng kín
• Một dải hở được chuẩn bị để đóng tại công trường đã được phê duyệt
• Một phần của khe giãn nở được lắp ráp sẵn hoàn chỉnh

Sự lựa chọn chính xác phụ thuộc vào khả năng tiếp cận lắp đặt và phương pháp nối đã được phê duyệt.

Ví dụ, một dải vòng kín có thể khó lắp đặt xung quanh một ống dẫn hiện có khi không thể ngắt kết nối ở cả hai đầu. Một dải hở có thể giải quyết vấn đề tiếp cận, nhưng việc đóng tại công trường của nó phải tương thích với cấu trúc đã chọn.

Chủ đề này nên được quy định độc lập với sự lựa chọn giữa cấu hình dạng băng tải và dạng có mặt bích.

Còn Các Khe Giãn Nở Bằng Vải Loại Kết Hợp Thì Sao?

Một số hệ thống khe giãn nở bằng vải kết hợp các đặc điểm của cấu hình dạng băng tải và dạng có mặt bích.

Thiết kế kết hợp có thể hữu ích khi hai giao面 ống dẫn khác nhau hoặc khi hình học dự án yêu cầu các cấu hình gắn kết khác nhau ở các mặt đối diện của phần tử linh hoạt.

Đừng cho rằng cấu hình kết hợp là giải pháp vạn năng cho các lượt lắp đặt khó khăn. Nhà sản xuất vẫn cần các thông tin đầu vào kỹ thuật tương tự: kích thước, chuyển động, nhiệt độ, áp suất, môi chất và hình học lắp đặt.

Lắp Đặt Mới so với Dự Án Thay Thế

Đối Với Hệ Thống Ống Dẫn Mới

Cấu hình khe giãn nở có thể được phối hợp với thiết kế ống dẫn trước khi chế tạo. Điều này cho phép nhà thiết kế đánh giá:

• Khoảng lùi khung yêu cầu
• Không gian mặt đối mặt có sẵn
• Bố trí lớp lót
• Chiều rộng băng tải linh hoạt
• Lối tiếp cận để lắp ráp
• Thay thế băng tải trong tương lai

Trong tình huống này, việc chọn loại băng tải hoặc loại mặt bích có thể là một phần của thiết kế hệ thống ban đầu.

Đối Với Việc Thay Thế

Giao diện hiện tại có thể ảnh hưởng mạnh mẽ đến cấu hình thay thế.

Trước khi chuyển từ loại mặt bích sang loại băng tải, hoặc từ loại băng tải sang loại mặt bích, hãy đánh giá xem việc sửa đổi có ảnh hưởng đến:

• Tổng thể kích thước đã lắp đặt
• Chuyển động yêu cầu
• Hình học khung kim loại
• Lớp lót hiện có
• Tải trọng đỡ ống dẫn
• Lối đi bảo trì
• Phạm vi chế tạo tại công trường

Một dự án thay thế không nên thay đổi cấu hình chỉ vì một thiết kế có vẻ dễ chế tạo hơn.

Các câu hỏi người mua nên hỏi trước khi lựa chọn

Sử dụng các câu hỏi sau trong quá trình xem xét kỹ thuật:

1. Hình học kết nối nào đã tồn tại?
2. Đây là lắp đặt mới hay thay thế?
3. Yêu cầu chuyển động dọc trục, ngang và góc là bao nhiêu?
4. Không gian mặt đối mặt có sẵn là bao nhiêu?
5. Đai linh hoạt có cần phải lùi ra khỏi dòng khí không?
6. Có cần lớp lót bên trong không?
7. Có cần cách nhiệt không?
8. Có bụi hoặc các hạt mài mòn không?
9. Đai có cần được thay thế mà không tháo các khung kim loại không?
10. Có thể lắp đặt một phần tử vòng kín trên thực tế không?
11. Có cần mối nối hiện trường được phê duyệt không?
12. Các kết nối đầu vào và đầu ra có giống nhau không?

Những câu trả lời này hữu ích đối với nhà sản xuất mối nối giãn nở hơn là chọn cấu hình chỉ dựa vào vẻ bề ngoài.

Dữ liệu RFQ cho mối nối giãn nở loại đai hoặc có mặt bích bằng vải

Bạn nên chọn cấu hình nào?

Chọn cấu hình kết nối từ bản thiết kế ống gió hoàn chỉnh, chứ không phải từ tên sản phẩm.

Khớp nối giãn nở vải kiểu đai có thể được ưu tiên khi dự án được hưởng lợi từ khung lắp liền kề riêng biệt, độ thụt lùi của đai, cấu trúc cách nhiệt nhiều lớp, phụ kiện bên trong hoặc việc thay thế đai thuận tiện trong tương lai.

Cấu hình dạng bích có thể phù hợp khi bề mặt tiếp xúc ống gió hiện có sử dụng cấu hình bích liền khối, không gian lắp đặt bị hạn chế hoặc chuyển động được thiết kế có thể được đáp ứng hiệu quả bởi hình học đó.

Cấu hình kết hợp có thể được cân nhắc khi hai bề mặt tiếp xúc hoặc yêu cầu lắp đặt khác nhau.

Không có tuyên bố nào trong số này thay thế cho việc đánh giá kỹ thuật. Nhiệt độ, áp suất, chuyển động, cấu trúc vật liệu và khả năng tiếp cận lắp đặt vẫn phải được đánh giá cho từng dự án cụ thể.

Khớp Nối Giãn Nở Vải Kiểu Đai và Dạng Bích Tùy Chỉnh

BSTFLEX hỗ trợ sản xuất dựa trên bản vẽ các khớp nối giãn nở vải tùy chỉnh cho hệ thống ống gió công nghiệp. Là một nhà sản xuất khớp nối giãn nở vải, chúng tôi có thể đánh giá các cấu hình kiểu đai, dạng bích và cấu hình dành riêng cho dự án theo các kích thước đã cung cấp và yêu cầu vận hành.

Đối với dự án mới, hãy gửi bản vẽ ống gió, điều kiện quy trình và chuyển động yêu cầu. Đối với việc thay thế, hãy cung cấp thêm hình ảnh, bố trí khớp nối giãn nở hiện tại và thông tin về các bộ phận kim loại nào dự kiến sẽ tiếp tục được sử dụng.
