Khe co giãn vải cho quạt và máy thổi: Lựa chọn đầu vào và đầu ra

Khớp nối giãn nở bằng vải cho quạt và máy thổi.Kết nối thiết bị với hệ thống ống dẫn liền kề đồng thời đáp ứng chuyển động được chỉ định và cung cấp độ kín khí cần thiết. Cấu trúc linh hoạt của chúng có thể giảm sự truyền rung động cơ học qua mối nối ống dẫn. Tuy nhiên, đầu vào và đầu ra phải được đánh giá riêng biệt: việc lựa chọn mặt bích quạt phù hợp chỉ là một phần của việc lựa chọn khớp nối.

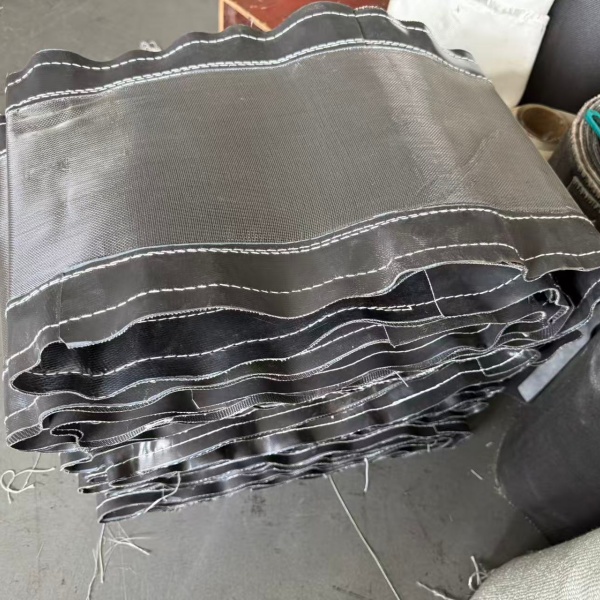

BSTFLEX sản xuấtkhớp nối giãn nở vải không kim loạiDành cho các đường ống dẫn khí công nghiệp, bao gồm cả các kết nối quạt. Đối với các ứng dụng này, thông số kỹ thuật cần phải đề cập đồng thời đến áp suất cục bộ, lưu lượng không khí, độ rung, nhiệt độ và hình dạng kết nối.

Hai kết nối, hai điều kiện hoạt động

Yêu cầu mua hàng cho hai khớp nối mềm trên cùng một quạt cần xác định rõ bộ phận nào thuộc về đầu vào và bộ phận nào thuộc về đầu ra. Hai vị trí này có thể có kích thước, điều kiện áp suất, hệ thống ống dẫn xung quanh và yêu cầu chuyển động khác nhau.

Tại cửa hút gió của quạt

MỘTkhớp giãn nở đầu vào quạtCó thể hoạt động dưới điều kiện hút. Khi áp suất bên trong thấp hơn áp suất môi trường, phần tử mềm sẽ bị kéo về phía bên trong ống dẫn. Hình dạng khi lắp đặt và khe hở bên trong phải cho phép điều kiện áp suất này cũng như chuyển động được quy định.

Ghi lại sơ đồ bố trí đường ống đầu vào, bao gồm các khuỷu nối, van điều tiết, bộ lọc và các đoạn chuyển tiếp gần đó. Xác nhận xem mối nối xử lý không khí sạch, khí chứa bụi hay dòng khí ẩm trong quá trình sản xuất. Từ “đầu vào” không xác định nhiệt độ hoặc mức độ tiếp xúc với hóa chất.

Tại cửa hàng Fan Outlet

MỘTkhớp giãn nở đầu ra quạtNó cần có thông số kỹ thuật về áp suất và lưu lượng riêng. Vùng xả có thể có cấu hình vận tốc không đồng đều, và các phụ kiện ống dẫn gần đó có thể ảnh hưởng đến sự phát triển của dòng chảy.

Không nên tự động dán nhãn "dịch vụ áp suất dương" cho mọi khớp nối đầu ra. Sự tăng áp suất của quạt không tự nó xác định áp suất tương đối so với môi trường xung quanh tại bất kỳ điểm kết nối nào. Cung cấp áp suất định mức và áp suất thiết kế tại địa phương, với ký hiệu, đơn vị và nguồn tham khảo được ghi rõ ràng.

Quy tắc đấu thầu:Hãy sử dụng hồ sơ đầu vào và đầu ra riêng biệt trước khi quyết định xem hai mối nối có thể dùng chung vật liệu cấu tạo hoặc mã số phụ tùng hay không.

Tách biệt sự giãn nở nhiệt, rung động thiết bị và rung lắc dây đai.

Đây là các thông số đầu vào thiết kế khác nhau. Việc kết hợp chúng vào một mục duy nhất có nhãn "dung sai rung động" sẽ bỏ sót những thông tin quan trọng.

Chuyển động nhiệt

Hệ thống ống dẫn và thiết bị kết nối sẽ thay đổi vị trí khi nóng lên và nguội đi. Hãy xác định độ nén dọc trục, độ giãn dọc trục, độ dịch chuyển ngang và chuyển động góc so với vị trí lắp đặt tham chiếu đã được thống nhất.

rung động cơ học

Chuyển động lặp đi lặp lại của cụm quạt có thể tác động đến điểm kết nối. Cung cấp biên độ, tần số, hướng và vị trí đo được nếu có. Tốc độ quạt không phải là yếu tố duy nhất mô tả được độ dịch chuyển mà phần tử mềm dẻo phải chịu đựng.

Rung động do áp suất

Vải có thể dao động để đáp ứng với sự thay đổi áp suất hoặc dòng chảy rối ngay cả khi thiết bị liền kề có chuyển động hạn chế. Sự uốn cong do đó phải được xem xét riêng biệt với sự giãn nở nhiệt chậm.

Mối nối linh hoạt có thể giảm một đường truyền rung động; nó không khắc phục được tình trạng cánh quạt không cân bằng, ổ bi bị hỏng, nền móng lỏng lẻo hoặc điều kiện vận hành quạt không phù hợp. Quạt và khớp giãn nở cần được đánh giá đồng bộ khi có rung động quá mức.

Vì sao dây đai mềm nhất không phải lúc nào cũng là đầu nối quạt tốt nhất

Dây đai có độ đàn hồi cao có thể dễ dàng thích ứng với chuyển động nhưng lại phản ứng kém với các kích thích khí động học lặp đi lặp lại. Tại các vị trí quạt, cấu tạo vật liệu phải cân bằng giữa khả năng chuyển động và khả năng chống rung lắc.

Tùy thuộc vào nhiệm vụ, việc xem xét thiết kế có thể xem xét kết cấu gia cường khác, lớp lót bảo vệ hoặc thay đổi hình dạng mối nối. Tăng trọng lượng hoặc độ dày vải mà không kiểm tra các yêu cầu khác không phải là giải pháp hoàn chỉnh.

Đối với thiết bị điều chỉnh tốc độ, hãy cung cấp phạm vi tốc độ hoạt động và xác định bất kỳ tốc độ hoặc vị trí van điều tiết nào liên quan đến chuyển động bất thường. Một tình trạng có vẻ chấp nhận được ở một điểm hoạt động ổn định có thể không phản ánh tình trạng khởi động, tắt máy hoặc vận hành ở tải trọng thấp.

Hãy tách biệt việc cách ly rung động khỏi việc giảm tiếng ồn.

Giảm rung động truyền qua kết cấu không giống với việc giảm âm thanh truyền qua ống dẫn. Không nên mua khớp nối mềm để làm bộ giảm âm trừ khi hiệu suất âm thanh của nó đã được thiết kế và kiểm chứng cụ thể.

Âm thanh cũng có thể thoát ra ngoài qua phần khớp nối mềm. Trong trường hợp này, hãy xác định rõ yêu cầu về âm thanh riêng biệt và xem xét lại bất kỳ biện pháp xử lý nào dựa trên các yêu cầu về nhiệt và chuyển động của khớp nối. Không nên thêm lớp cách âm hoặc lớp phủ bên ngoài mà không kiểm tra xem nó có làm thay đổi khả năng tản nhiệt hoặc hạn chế chuyển động hay không.

Bảo vệ phần tử mềm dẻo mà không gây cản trở quạt.

Lớp lót dẫn dòng có thể bảo vệ dây đai khỏi tiếp xúc trực tiếp với khí và giúp giải quyết hiện tượng rung lắc do nhiễu loạn. Việc lắp đặt, định hướng và khe hở của nó phải phù hợp với mối nối.

Việc xem xét cần bao quát toàn bộ phạm vi chuyển động. Lớp lót không chạm vào kết cấu kim loại liền kề khi dừng hoạt động có thể gây cản trở khi ống dẫn bị nén hoặc di chuyển sang ngang. Các cạnh sắc hoặc điểm tiếp xúc có thể làm hỏng dây đai bất kể khả năng chịu nhiệt của nó.

Đối với môi trường nhiều bụi, cần cung cấp thông tin về kích thước hạt bụi và phương án bảo vệ khoang nối. Đối với kết nối đầu vào, cũng cần xem xét hậu quả nếu một bộ phận bị lỏng rơi vào quạt phía sau. Các bộ phận bên trong phải được cố định theo thiết kế lắp ráp đã được phê duyệt.

Đầu nối phải phù hợp với bố cục luồng khí, chứ không chỉ là vừa khít với khe hở.

Các đoạn cong, sự chuyển tiếp đột ngột và các van điều tiết gần quạt có thể tạo ra tổn thất bổ sung và luồng không khí không đồng đều. Điều này thường được mô tả là hiệu ứng hệ thống. Nó có thể ảnh hưởng đến hiệu suất, độ ồn và độ rung của quạt.

Việc lắp đặt khớp nối giãn nở bằng vải không giải quyết được các vấn đề về khí động học. Hãy thể hiện bố trí đường ống gần đó trên bản vẽ yêu cầu thay vì chỉ cung cấp hai mặt bích.

Khoảng cách linh hoạt cần thiết cho chuyển động và chiều dài ống dẫn cần thiết cho sự phát triển luồng không khí là hai vấn đề thiết kế riêng biệt. Không nên cho rằng việc làm cho khớp nối dài hơn sẽ mang lại hiệu suất tương đương với một ống dẫn thẳng được cấu hình phù hợp. Nhà cung cấp quạt nên xem xét lại hình dạng cửa hút và cửa xả khi không gian lắp đặt bị hạn chế.

Chọn vật liệu phù hợp với nhiệm vụ thực tế của quạt.

Khớp nối giãn nở của quạt không tự động trở thành một cụm lắp ráp chịu nhiệt độ cao được cách nhiệt tốt. Ngược lại, không nên cho rằng một đầu nối thông gió đơn giản là phù hợp với khí xử lý nóng hoặc có tính ăn mòn hóa học.

Kết nối không khí sạch và hệ thống thông gió cưỡng bức

Đối với quạt đối lưu cưỡng bức, cần xác định nhiệt độ không khí tại mối nối cụ thể, mức độ tiếp xúc với môi trường bên ngoài và áp suất hoạt động. Trong điều kiện môi chất sạch và nhiệt độ vừa phải, có thể đánh giá cấu trúc vải phủ gia cường mà không cần giả định rằng cần một lớp cách nhiệt lớn.

MỘTKhớp nối giãn nở quạt FDVẫn cần đảm bảo độ kín, khả năng chuyển động và hiệu suất động học theo quy định. Không khí sạch không loại bỏ được nhu cầu đánh giá hiện tượng rung lắc hoặc cách bố trí bộ phận gắn kết.

Kết nối hút gió cưỡng bức và hút khí thải quy trình

MỘTKhớp giãn nở quạt IDQuạt có thể được lắp đặt ở nhiều vị trí khác nhau trong hệ thống xử lý khí thải. Hãy nêu rõ vị trí của nó so với thiết bị thu gom bụi, làm mát và xử lý ướt. Không nên suy luận về tình trạng của khí chỉ dựa vào ký hiệu của quạt.

Khí nóng có thể cần đến lớp vỏ cách nhiệt để bảo vệ lớp niêm phong. Để biết thêm chi tiết về chức năng này, vui lòng tham khảo tài liệu của chúng tôi.hướng dẫn khớp nối giãn nở vải chịu nhiệt độ caoNgược lại, đối với môi trường ẩm ướt hoặc ăn mòn, cần đặc biệt chú ý đến khả năng tương thích hóa học, sự ngưng tụ và nhiệt độ tại vật liệu chắn.

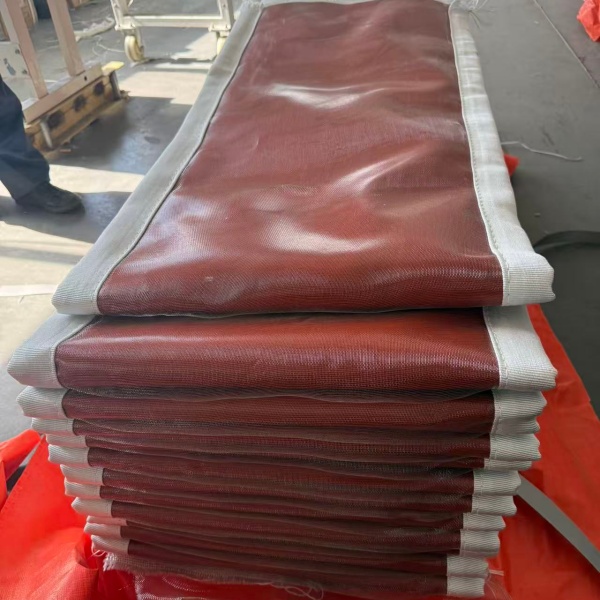

Vật liệu gia cường bằng sợi thủy tinh, vải phủ silicon, màng chắn gốc PTFE và vải dệt silica thực hiện các chức năng khác nhau. Hướng dẫn của chúng tôi vềvật liệu khe co giãn vảiGiải thích lý do tại sao chúng không nên được coi là các thông số kỹ thuật khớp nối hoàn chỉnh có thể thay thế cho nhau.

Ứng dụng quạt gió ngoài phạm vi hệ thống ống dẫn thông thường

Thuật ngữkhớp giãn nở quạt gióKhông xác định mức áp suất. Hãy xác nhận loại thiết bị và điều kiện vận hành thực tế trước khi đề xuất thiết kế vải. Các yêu cầu về áp suất, độ rung hoặc khả năng chứa đựng trong quá trình có thể đòi hỏi công nghệ kết nối khác.

Mọi yêu cầu về điều kiện làm việc nguy hiểm cũng phải được nêu rõ. Khả năng chịu nhiệt đơn thuần không đủ để xác định tính phù hợp cho môi trường dễ cháy, bụi dễ bắt lửa hoặc nhiệm vụ hút khói khẩn cấp.

Chuẩn bị bảng so sánh đầu vào và đầu ra.

Sau đây là mẫu phiếu yêu cầu thông tin, không phải bảng đánh giá sản phẩm. Hãy điền đầy đủ thông tin vào cả hai cột từ dữ liệu về quạt và hệ thống ống dẫn. Đánh dấu thông tin thiếu là "không xác định" thay vì sao chép giá trị từ kết nối đối diện.

Hỗ trợ hệ thống ống dẫn khí và xác định vị trí lắp đặt.

Không nên cho rằng vỏ quạt và dây đai mềm chịu được trọng lượng của các ống dẫn, bộ giảm âm hoặc các thiết bị khác liền kề. Hãy xác nhận phương án bố trí giá đỡ dự kiến ​​và tải trọng giao diện cho phép với nhà thiết kế hệ thống.

Tại vị trí quạt được đặt trên các bộ phận giảm chấn rung động, mối nối phải phù hợp với chuyển động tương đối đã được quy định giữa thiết bị và đường ống dẫn khí. Không được kéo căng dây đai ngắn để bù lại vị trí đường ống dẫn khí không chính xác, hoặc sử dụng mối nối để ép vỏ quạt vào đúng vị trí.

Phân biệt khoảng cách lắp đặt giữa các mặt phẳng gắn kết đã xác định với chiều rộng thực tế của vải thay thế. Các khu vực được kẹp chặt và phần chuyển động tự do phải được thể hiện trong bản vẽ đã được phê duyệt. Các giao diện tròn và hình chữ nhật cũng cần có chi tiết mặt bích và góc riêng.

Khi nào có thể sử dụng cùng một phương pháp xây dựng cho cả hai mặt?

Có thể xem xét việc sử dụng chung vật liệu khi cả hai nhiệm vụ đều nằm trong giới hạn hoạt động đã được kiểm chứng của nó. Điều đó không nhất thiết có nghĩa là các thành phần hoàn thiện giống hệt nhau.

Các hình dạng mặt bích khác nhau, kiểu bố trí lỗ, chiều dài lắp đặt, cách bố trí lớp lót hoặc yêu cầu chuyển động khác nhau vẫn có thể đòi hỏi các bản vẽ và mã số phụ tùng riêng biệt. Quyết định mua hàng để giảm sự đa dạng của phụ tùng thay thế nên được đưa ra sau khi so sánh kỹ thuật, chứ không phải trước đó.

Đối với các đơn đặt hàng OEM lặp lại, hãy xác định rõ ràng các bộ phận đầu vào và đầu ra trên bản vẽ, nhãn và bao bì. Điều này giúp tránh việc lắp đặt một bộ phận có kích thước tương tự vào vị trí sai trong quá trình bảo trì.

Ghi lại dữ liệu cơ sở vận hành

Trong quá trình vận hành thử nghiệm được ủy quyền, hãy ghi lại vị trí lắp đặt đã được phê duyệt, tình trạng hoạt động của quạt và bất kỳ quan sát bên ngoài nào được cho phép đối với các kết nối. Lưu ý xem có chuyển động bất thường nào chỉ xuất hiện ở tốc độ hoặc cài đặt điều khiển cụ thể hay không.

Việc kiểm tra hoặc điều chỉnh cần tiếp xúc trực tiếp phải tuân theo các quy trình cách ly và an toàn lao động của công trường. Động cơ dừng hoạt động không tự loại bỏ áp suất, nhiệt lượng tích trữ hoặc khả năng quay do luồng khí. Không chạm vào dây đai đang rung hoặc điều chỉnh các kẹp trên hệ thống đang hoạt động.

Đối với khớp nối hiện có bị hư hỏng nhiều lần, hãy lưu giữ lịch sử vận ​​hành và hình ảnh trước khi lựa chọn dây đai khác.Hướng dẫn kiểm tra và khắc phục sự cố khe co giãn vải.Cung cấp một khuôn khổ riêng biệt để điều tra vấn đề đó.

Yêu cầu khớp nối giãn nở quạt hoặc máy thổi tùy chỉnh

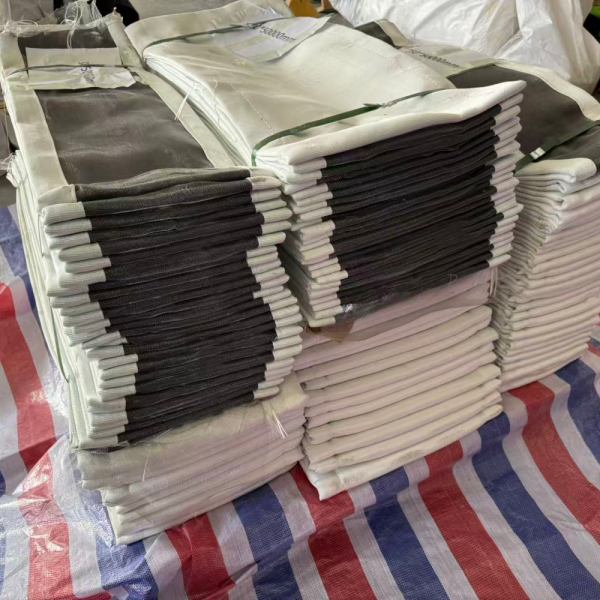

BSTFLEX hỗ trợ chế tạo dựa trên bản vẽ các loại dây đai mềm và các cụm ống dẫn chuyên dụng. Chúng tôikhả năng sản xuất khớp nối giãn nở bằng vảiBao gồm các cấu hình tròn, hình chữ nhật và cấu hình tùy chỉnh được đánh giá dựa trên các điều kiện hoạt động được cung cấp.

Gửi các bản ghi thông số đầu vào và đầu ra, bản vẽ bố trí quạt, dải tốc độ, nhiệt độ, áp suất, môi chất, yêu cầu về chuyển động và phạm vi giao hàng yêu cầu. Bao gồm hình ảnh và lịch sử bảo dưỡng của các bộ phận thay thế, cùng với số lượng và ngày giao hàng yêu cầu.

Xem lạikhớp nối giãn nở bằng vải phi kim loại tùy chỉnhTrang sản phẩm hiển thị các tùy chọn cấu hình. Mục tiêu là tạo ra kết nối chính xác ở mỗi phía của quạt, chứ không chỉ đơn giản là hai mảnh vải mềm có kích thước tương ứng.
