Ống bọc chống cháy cho lò cảm ứng: Dây nguồn làm mát bằng nước và bảo vệ ống

Các mối nối linh hoạt xung quanh lò cảm ứng cần có kế hoạch bảo vệ riêng. Dây nguồn làm mát bằng nước, ống dẫn nước làm mát riêng biệt và đường ống thủy lực có thể chạy qua cùng một khu vực nhưng thực hiện các nhiệm vụ rất khác nhau. Đường kính ngoài của chúng có thể trông tương tự nhau, nhưng các yêu cầu về điện, làm mát và cơ khí thì không thể thay thế cho nhau.

Ống chịu nhiệt cho quá trình nung chảy bằng cảm ứngNó cung cấp một lớp bảo vệ bên ngoài tại những nơi mà các ống dẫn và dây dẫn phù hợp phải tiếp xúc với nhiệt bức xạ hoặc tia lửa kim loại nóng chảy. Việc lựa chọn cần tính đến điều kiện tiếp xúc thực tế khi lắp đặt, sự chuyển động của lò nung và khả năng tiếp cận để kiểm tra. Ống bọc này bổ sung cho cụm lắp ráp đã được phê duyệt; nó không thay thế lớp cách điện của dây dẫn nguồn, mạch làm mát hoặc ống dẫn chịu áp suất.

CáiDòng sản phẩm ống tay chống cháy BSTFLEXBao gồm các cấu trúc sợi thủy tinh phủ silicon để đánh giá các yêu cầu bảo vệ bên ngoài này đối với thiết bị đúc.

Xác định đường dây trước khi chỉ định phạm vi bảo hiểm của nó.

Hãy sử dụng bản vẽ thiết bị để xác định những gì nằm bên trong mỗi khu vực được bảo vệ. Đặc biệt, không được mô tả dây dẫn điện làm mát bằng nước đơn giản chỉ là một ống dẫn nước trong yêu cầu.

Xác định từng mạch điện riêng biệt ngay cả khi nhiều đường dây dùng chung một giá đỡ. Không nên kết hợp chúng bên trong một vỏ bọc quá khổ mà không có sự xem xét của nhà thiết kế thiết bị về khả năng di chuyển, làm mát, cách ly điện và tiếp cận để kiểm tra.

Hãy xác định độ hở tại điểm tiếp xúc của chì, chứ không phải nhiệt độ nóng chảy.

Nhiệt độ bể kim loại không phải là nhiệt độ hoạt động liên tục của ống bọc. Mô tả vị trí của đường ống được bảo vệ so với cửa lò, khu vực rót, các bề mặt nóng và các rào cản hiện có.

Ghi rõ xem vấn đề là do hiện tượng tỏa nhiệt bức xạ liên tục, giọt bắn không thường xuyên, bắn tóe lặp đi lặp lại hay khả năng tiếp xúc với bề mặt nóng. Bao gồm loại kim loại hoặc hợp kim và bất kỳ sự tiếp xúc nào với xỉ. Mô tả chung về hiện tượng bắn tóe kim loại nóng chảy là không đủ để xác nhận mọi vật liệu phù hợp với mọi quy trình đúc.

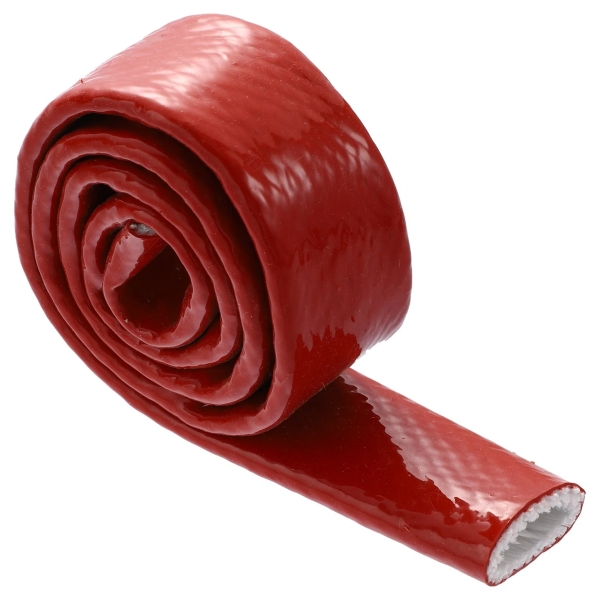

CáiỐng bọc chống cháy bằng sợi thủy tinh phủ silicone BSTFLEX EFRSSản phẩm này sử dụng thân bằng sợi thủy tinh bện bên dưới lớp cao su silicon và được dùng để bảo vệ ống dẫn và cáp trong môi trường công nghiệp nhiệt độ cao. Đây là sản phẩm cần được đánh giá dựa trên điều kiện tiếp xúc đã được chỉ định, chứ không phải là sản phẩm tự động đáp ứng yêu cầu của toàn bộ mạch lò nung.

Yêu cầu dữ liệu sản phẩm và bằng chứng thử nghiệm áp dụng, bao gồm thời gian tiếp xúc và tiêu chí chấp nhận. Trường hợp mối nguy hiểm bao gồm dòng chảy liên tục, kim loại tích tụ hoặc sự cố tràn kim loại từ lò nung, cần có đánh giá bảo vệ kỹ thuật riêng biệt. Không coi ống bọc bảo vệ như một vật thay thế cho các rào chắn bảo vệ của thiết bị.

Việc bảo vệ dây nguồn tản nhiệt nước bắt đầu từ một dây dẫn khỏe mạnh.

Dây nguồn làm mát bằng nước không chỉ có lớp vỏ cao su bên ngoài. Cấu trúc dây dẫn, đầu nối và đường dẫn nước hoạt động cùng nhau. Sự xuống cấp bên trong có thể hạn chế lưu lượng làm mát ngay cả khi bên ngoài trông vẫn còn tốt.

Trước khi lựa chọn lớp vỏ thay thế, cần xác định nguyên nhân gây hư hỏng cho lớp bảo vệ hiện có. Hiện tượng nước bắn vào cục bộ và quá nhiệt do lưu lượng nước bị hạn chế đòi hỏi các biện pháp khắc phục khác nhau. Việc thêm một lớp vỏ dày hơn sẽ không khắc phục được tình trạng dây dẫn bị hỏng, kết nối điện kém hoặc tắc nghẽn làm mát.

Đảm bảo đáp ứng các yêu cầu làm mát.

Hãy yêu cầu nhà sản xuất lò hơi hoặc nhà sản xuất chì xem xét lớp vỏ bọc bên ngoài được đề xuất so với điều kiện vận hành. Giữ nguyên lưu lượng nước, giới hạn nhiệt độ và các thiết bị giám sát cần thiết. Không được nén ống dẫn nước bên dưới bằng lớp vỏ bọc quá nhỏ hoặc di dời các giá đỡ của nó chỉ để làm cho lớp vỏ bọc vừa khít.

Lớp cách nhiệt bên ngoài làm thay đổi sự truyền nhiệt xung quanh cụm chi tiết. Do đó, cần kiểm tra tính phù hợp của nó khi dây dẫn hoạt động trong điều kiện điện và làm mát đã được phê duyệt, chứ không chỉ đánh giá dựa trên định mức nhiệt độ được in trên bảng dữ liệu của vỏ bọc.

Cần tách riêng hệ thống bảo vệ điện.

Không sử dụng mô tả vật liệu của ống chống cháy làm định mức điện áp cho dây dẫn điện hoàn chỉnh. Giữ nguyên lớp cách điện của ống, khoảng cách giữa các đầu nối và khoảng cách an toàn điện đã được chỉ định. Vỏ cách nhiệt không cho phép chạm vào dây dẫn đang có điện.

Hãy yêu cầu nhà sản xuất thiết bị phê duyệt các bộ phận đóng kín và giữ cố định gần các kết nối nguồn và các bộ phận cảm ứng. Các chốt kim loại, dây đai hoặc các phụ kiện khác không được bắc cầu qua khoảng cách an toàn cần thiết hoặc tạo ra điểm tiếp xúc không mong muốn.

Xem xét phạm vi bao phủ thông qua đường nghiêng của lò nung

Đối với lò nung có thể nghiêng, hãy chuẩn bị bản vẽ đường đi thể hiện vị trí của ống dẫn và ống mềm trong phạm vi chuyển động cho phép. Ảnh chụp lò nung ở vị trí thẳng đứng rất hữu ích, nhưng nó không mô tả đầy đủ toàn bộ quá trình lắp đặt.

Kiểm tra vị trí phần ống bọc bị uốn cong, tiếp cận điểm tựa, đổi hướng hoặc đi qua đường kẻ liền kề. Xác định xem ống bọc có thể trượt ra khỏi khu vực được bảo vệ cần thiết hoặc bị gấp lại gây cản trở chuyển động hay không.

Bao gồm cả kích thước bên ngoài lớn hơn của nắp hoàn thiện tại các giá đỡ và thanh dẫn hướng. Với cấu trúc có thể tháo rời, hãy kiểm tra xem phần chồng lên nhau vẫn hiệu quả giữa các ốc vít và xung quanh các chỗ uốn cong. Ống bọc phải tuân theo đường dẫn đã được phê duyệt mà không làm cho cụm lắp ráp bên dưới bị uốn cong xuống dưới bán kính uốn cong cho phép.

Sử dụng phương pháp đánh giá chuyển động đã được đội ngũ kỹ thuật viên phê duyệt, đảm bảo nhân viên không tiếp xúc với thiết bị đang di chuyển. Không được đặt hoặc điều chỉnh ống bọc bằng tay khi lò nung hoặc các cơ cấu kết nối của nó đang di chuyển.

Chọn định dạng cài đặt phù hợp với tác vụ dịch vụ.

Đối với dây dẫn điện mới hoặc được sửa chữa, ống bọc chống cháy có thể được xem xét như một phần của quy trình lắp ráp của nhà sản xuất dây dẫn. Hãy xác nhận khi nào ống bọc được lắp đặt và liệu nó có phù hợp với hình dạng đầu nối hay không. Chỉ riêng đường kính ống không giải quyết được câu hỏi đó.

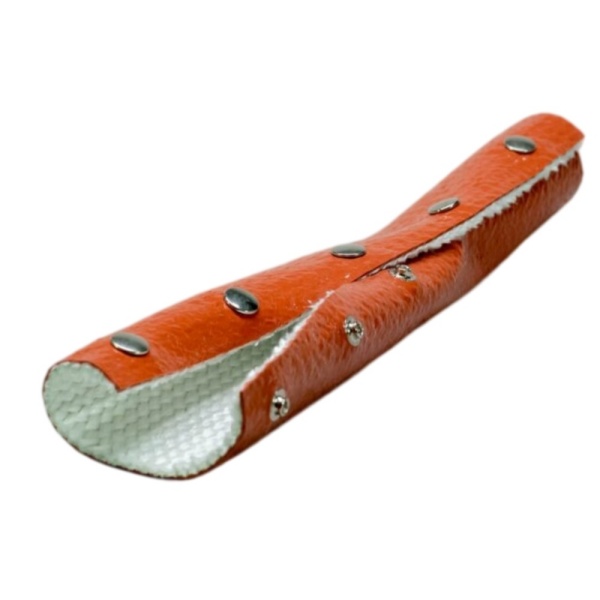

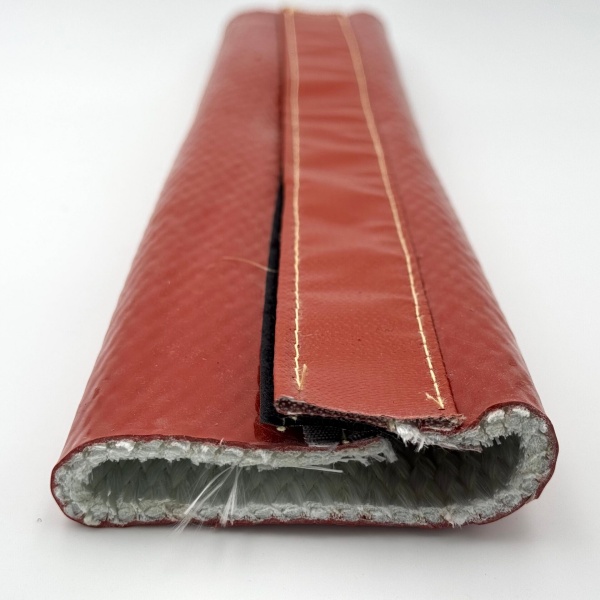

Đối với kết nối hiện có mà không có quyền truy cập đầu cuối,ống bọc chống cháy dạng bấmCung cấp định dạng mở theo chiều dọc để đánh giá. Xác định độ khít khi đóng, vị trí đường nối và khả năng tiếp cận để kiểm tra. Xác nhận rằng phương pháp đóng kín được đề xuất là phù hợp với môi trường điện và nhiệt.

Trường hợp mặt bích, nhánh hoặc giá đỡ cản trở ống bọc tiêu chuẩn che phủ diện tích cần thiết, hãy gửi hình dạng hình học để được đánh giá khả năng che phủ chuyên dụng. Việc cắt các lỗ trên sản phẩm tiêu chuẩn sẽ làm thay đổi khả năng che phủ của nó và không được coi là sự sửa đổi tại công trường mà không có ghi chép.

Sử dụngbảng kích cỡ và hướng dẫn chọn size tay áo chống cháyĐể xác định điểm bắt đầu về kích thước. Sau đó, hãy phê duyệt cấu hình lắp đặt thực tế thay vì chuyển kích thước danh nghĩa từ một lò nung khác.

Việc lựa chọn ống dẫn làm mát và ống dẫn thủy lực cần được thực hiện riêng biệt.

Đối với ống dẫn nước làm mát, cần thường xuyên kiểm tra các mối nối và phát hiện rò rỉ. Không nên che đậy chỗ nghi ngờ rò rỉ để cải thiện vẻ ngoài của hệ thống. Nước tiếp xúc với kim loại nóng chảy có thể gây nổ; lớp vỏ bọc bên ngoài không phải là hệ thống ngăn chặn rò rỉ.

Đối với các đường ống thủy lực gần lò nung,Ống bọc chống cháy cho ống thủy lực BSTFLEXSản phẩm này cung cấp điểm khởi đầu cho việc bảo vệ nhiệt bên ngoài. Cần xem xét riêng biệt các điều kiện về chất lỏng thực tế, giới hạn ống dẫn, đường đi và ma sát. Ống bọc bổ sung không làm tăng định mức áp suất của ống dẫn hoặc cung cấp khả năng chống vỡ ống dẫn đạt tiêu chuẩn.

Ghi lại loại vỏ bọc đã chọn tương ứng với mạch điện chính xác. Không nên tự động lắp vỏ bọc dự phòng được phê duyệt cho đường ống thủy lực vào dây dẫn điện làm mát bằng nước chỉ vì kích thước của chúng trùng khớp.

Đảm bảo khu vực được bảo vệ có thể kiểm tra được.

Hãy quyết định cách các kỹ thuật viên sẽ kiểm tra ống dẫn hoặc dây dẫn bên dưới lớp vỏ. Xác định các phần cần mở, các khu vực đầu cuối cần tiếp cận và các nhãn phải vẫn dễ đọc. Đối với lớp vỏ chia thành nhiều phần, hãy chỉ định độ che phủ của các mối nối thay vì để người lắp đặt tự chọn độ chồng lên nhau.

Trong quá trình kiểm tra được ủy quyền, hãy kiểm tra cả ống bọc và cụm lắp ráp bên dưới. Tìm kiếm các dấu hiệu như lớp phủ bị xê dịch, lớp phủ bị hư hỏng, vải bị lộ, các mối nối bị hỏng và ma sát cục bộ. Yêu cầu chuyên gia thích hợp đánh giá tình trạng rò rỉ, biến dạng, hư hỏng điện hoặc hiện tượng nóng bất thường.

Ống bọc vẫn có thể được đóng chặt sau sự cố bắn nước không nhất thiết là phù hợp để tái sử dụng. Áp dụng các tiêu chí kiểm tra và thay thế đã được thống nhất, bao gồm bất kỳ yêu cầu thay thế nào dựa trên sự cố. Ghi lại vị trí hư hỏng; hư hỏng lặp đi lặp lại tại một điểm cần xem xét lại đường dẫn hoặc rào chắn, chứ không chỉ đơn thuần là thay thế ống bọc nhiều lần.

Lập kế hoạch lắp đặt trong quy trình tắt lò sưởi

Chỉ lắp đặt hoặc tháo dỡ thiết bị bảo vệ sau khi lò đã đạt được điều kiện theo yêu cầu của quy trình bảo trì. Không thực hiện các thao tác thao tác trực tiếp với ống tay áo khi thiết bị còn chứa kim loại nóng chảy hoặc khi các mối nguy hiểm về điện hoặc cơ khí liên quan vẫn chưa được kiểm soát.

Hãy tuân thủ trình tự tắt máy và làm nguội đã được quy định, bao gồm cả việc tiếp tục làm nguội khi cần thiết. Việc tắt nguồn điện không có nghĩa là được phép gián đoạn quá trình làm nguội. Nhân viên có chuyên môn phải thiết lập và xác minh điều kiện cách ly nguồn điện đã được quy định trước khi bắt đầu công việc.

Không được bỏ qua các hệ thống an toàn như hệ thống đo lưu lượng, nhiệt độ, ngắt mạch nối đất hoặc các hệ thống an toàn khác để thực hiện thử nghiệm ống bọc. Việc đánh giá độ phù hợp của sản phẩm phải tuân thủ các quy trình vận hành và bảo trì an toàn của nhà sản xuất thiết bị.

Những giấy tờ mà một xưởng đúc cần gửi để kiểm tra chất lượng vỏ đĩa

Bản vẽ đường đi có đánh dấu chi tiết sẽ hữu ích hơn là một yêu cầu chỉ nêu công suất lò và đường kính ống lót. Vui lòng bao gồm các thông tin ứng dụng sau đây cùng với số lượng yêu cầu.

Đối với dự án thay thế, hãy cung cấp ảnh chụp lớp phủ cũ và hình dạng hư hỏng của nó. Đối với việc lắp đặt mới, hãy cung cấp chi tiết về phương án lắp đặt và phạm vi phủ sóng trước khi phê duyệt chiều dài sản xuất.

Câu hỏi về ống bọc chống cháy cho lò nung cảm ứng

Ống bọc bằng sợi thủy tinh thông thường có thể thay thế ống bọc chống cháy phủ silicon được không?

Không nên cho rằng chúng tương đương nhau. Lớp phủ và cấu trúc tường hoàn thiện là một phần của thiết kế bảo vệ. Hãy lựa chọn sản phẩm phù hợp với điều kiện nhiệt độ, khả năng chống bắn tóe và điều kiện lắp đặt yêu cầu, thay vì chỉ so sánh hàm lượng sợi thủy tinh.

Liệu ống bọc chống cháy có khắc phục được hiện tượng quá nhiệt ở dây nguồn làm mát bằng nước không?

Không. Nó có thể được xem xét để bảo vệ khỏi tác động nhiệt từ bên ngoài, nhưng không khắc phục được tình trạng làm mát không hiệu quả hoặc lỗi điện bên trong. Hãy xác định nguyên nhân gây quá nhiệt trước khi lựa chọn hoặc thay thế lớp vỏ bảo vệ bên ngoài.

Ống bọc lò cảm ứng có thể thay thế cho vỏ bọc cáp lò điện hồ quang không?

Không chỉ dựa vào tên sản phẩm hoặc đường kính. Cần so sánh tải điện, cấu tạo cáp, chuyển động, điều kiện tiếp xúc và thiết kế vỏ bọc cần thiết. Một ống bọc tiêu chuẩn không tự động tương đương với vỏ bọc cáp nhiều lớp được thiết kế chuyên dụng cho lò nung.

Yêu cầu mẫu ống bọc chịu nhiệt cho thiết bị nấu chảy cảm ứng của bạn

BSTFLEX cung cấp ống bảo vệ chống cháy bằng sợi thủy tinh phủ silicone cho ống dẫn và cáp bên ngoài, với các tùy chọn về độ dày, chiều dài và đóng gói đặc biệt để khách hàng xem xét. Đối với các dự án nấu chảy bằng cảm ứng, ống bảo vệ được đề xuất phải phù hợp với cụm ống dẫn hoặc ống mềm thực tế.

Vui lòng gửi thông tin nhận dạng mạch điện, bản vẽ đường đi, kích thước bên ngoài, chi tiết lắp đặt và số lượng. Cho biết yêu cầu là ống bọc cho dây dẫn mới hay nắp đậy có thể mở cho hệ thống lắp đặt hiện có.

Yêu cầu dữ liệu sản phẩm, mẫu hoặc báo giá ống chịu lửa cho xưởng đúc.Bao gồm các yêu cầu của nhà sản xuất thiết bị để có thể đánh giá khả năng bảo vệ bên ngoài mà không cần thay đổi thiết kế điện, làm mát hoặc thủy lực đã được phê duyệt.
