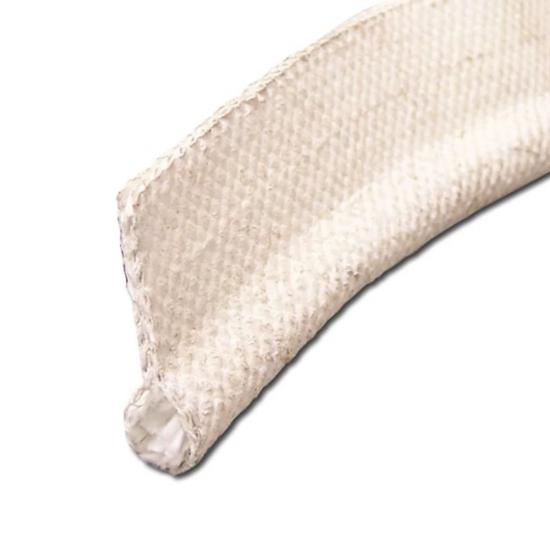

Vỏ sợi thủy tinh phủ PTFE Lõi sợi thủy tinh Gioăng hình nòng nọc

CáiVỏ sợi thủy tinh phủ PTFE Lõi sợi thủy tinh Gioăng hình nòng nọcĐây là giải pháp làm kín nhiệt linh hoạt được phát triển cho cửa ra vào, nắp đậy, van điều tiết, ống dẫn, mối nối tấm, vỏ bọc và các thiết bị khác yêu cầu gioăng đàn hồi có khả năng kháng hóa chất tốt và phạm vi nhiệt độ rộng.

Cấu trúc của nó kết hợp mộtVỏ bọc bằng sợi thủy tinh dệt phủ PTFEvới mộtlõi dây thừng sợi thủy tinhLớp ngoài bằng sợi thủy tinh được phủ lớp bảo vệ bền chắc, trong khi lõi sợi thủy tinh tạo thành phần làm kín có thể nén được và giúp gioăng giữ được hình dạng trong quá trình lắp đặt và nén nhiều lần.

Phần đầu hình nòng nọc tròn được thiết kế để tiếp xúc với bề mặt cần làm kín, trong khi phần đuôi gắn liền cung cấp một phần lắp đặt tiện dụng. Cấu hình này cho phép gioăng theo sát các đường làm kín cong hoặc không bằng phẳng và tạo ra một lớp chắn linh hoạt xung quanh cửa, nắp và các lỗ tiếp cận.

BSTFLEX sản xuất gioăng hình nòng nọc bằng sợi thủy tinh phủ PTFE theo yêu cầu riêng cho thiết bị OEM, các ứng dụng thay thế và hệ thống làm kín chuyên dụng. Đường kính bầu, kích thước đuôi, chiều dài tổng thể và cấu hình mặt cắt có thể được sản xuất theo yêu cầu ứng dụng.

Cấu trúc sợi thủy tinh phủ PTFE và lõi sợi thủy tinh

Gioăng này sử dụng hai vật liệu bổ sung cho nhau thay vì chỉ dựa vào một lớp duy nhất để thực hiện mọi chức năng. Lớp vải sợi thủy tinh phủ PTFE bên ngoài cung cấp bề mặt làm việc tiếp xúc, trong khi lõi sợi thủy tinh tạo nên hình dạng và độ đàn hồi cho gioăng hình nòng nọc.

Thành phần	Chức năng
Vỏ sợi thủy tinh phủ PTFE	Tạo ra bề mặt bảo vệ bên ngoài có khả năng chống lại nhiều loại hóa chất và cấu trúc dệt linh hoạt.
Lõi dây thừng sợi thủy tinh	Tạo thành bóng bịt kín bên trong và cung cấpKhả năng nén, độ đàn hồi và khả năng hỗ trợ hình dạng của nó.
Bóng đèn niêm phong	Nó ép chặt vào bề mặt tiếp xúc để tạo thành giao diện làm kín chính.
Đuôi gắn	Cung cấp khu vực gắn kết để lắp đặt trên cửa, khung, tấm hoặc cấu trúc thiết bị.

Tại sao nên sử dụng lớp phủ sợi thủy tinh phủ PTFE?

Lớp vỏ ngoài được làm từ sợi thủy tinh dệt với lớp phủ PTFE. Sự kết hợp này rất hữu ích trong trường hợp bề mặt gioăng có thể tiếp xúc với hóa chất, độ ẩm, chất gây ô nhiễm trong quá trình sản xuất hoặc sự thay đổi nhiệt độ lặp đi lặp lại.

PTFE cung cấp một bề mặt kháng hóa chất, trong khi lớp nền sợi thủy tinh mang lại tính linh hoạt và ổn định nhiệt. Kết hợp lại, các vật liệu này tạo ra một lớp ngoài phù hợp cho các ứng dụng mà gioăng dệt không qua xử lý có thể không đáp ứng được các đặc tính bề mặt mong muốn.

Cấu trúc sợi thủy tinh dệt phủ PTFE
Khả năng chống chịu tốt với nhiều loại hóa chất công nghiệp.
Cấu trúc dệt linh hoạt
Thích hợp cho chu kỳ nhiệt lặp đi lặp lại
Chống ẩm và chịu được tác động của môi trường.
Thích hợp cho các ứng dụng yêu cầu bề mặt làm kín không phải kim loại.
Thích hợp sử dụng ở nhiệt độ thấp khi được chỉ định đúng cách.

Lõi sợi thủy tinh cho khả năng nén linh hoạt

Lõi dây sợi thủy tinh bên trong tạo cho gioăng hình dạng bo tròn, giúp bịt kín hiệu quả. Không giống như miếng chèn kim loại cứng nhắc, lõi dệt này linh hoạt và có thể nén lại khi cửa hoặc tấm panel đóng lại.

Cấu trúc này đặc biệt hữu ích khi các bề mặt tiếp xúc không hoàn toàn đồng nhất. Phần bóng đèn có thể biến dạng dưới tác động nén và thích ứng với những thay đổi trong đường làm kín, giúp duy trì sự tiếp xúc dọc theo mối nối.

Lõi sợi thủy tinh cũng giúp giữ cho gioăng tổng thể nhẹ trong khi vẫn cung cấp cấu trúc cần thiết để duy trì hình dạng thon dài ổn định.

Được thiết kế cho chu kỳ nhiệt và bề mặt không bằng phẳng.

Cửa công nghiệp và các tấm cửa kiểm tra hiếm khi duy trì ở một nhiệt độ cố định. Trong quá trình hoạt động, gioăng có thể trải qua các chu kỳ làm nóng, làm nguội, nén và phục hồi.

Lớp vỏ bằng sợi thủy tinh phủ PTFE và lõi bằng sợi thủy tinh kết hợp với nhau tạo nên cấu trúc linh hoạt, có thể thích ứng với những thay đổi nhiệt độ lặp đi lặp lại. Hình dạng bóng đèn cũng có thể thích ứng với những biến đổi nhỏ trên bề mặt tiếp xúc, giúp loại gioăng này phù hợp với các khu vực làm kín không bằng phẳng hoặc không đều.

Việc nén đúng cách rất quan trọng. Gioăng phải được nén đủ để tạo ra một giao diện làm kín liên tục mà không làm bẹp lõi sợi thủy tinh quá mức.

Khả năng chịu nhiệt

Các cấu trúc gioăng hình nòng nọc bằng sợi thủy tinh phủ PTFE thường được lựa chọn cho các ứng dụng yêu cầu cả khả năng chịu nhiệt độ cao và độ linh hoạt ở nhiệt độ thấp. Cấu trúc sợi thủy tinh/lõi sợi thủy tinh phủ PTFE được đề cập ở đây được chỉ định cho phạm vi hoạt động xấp xỉ-100°F đến +500°F (-73°C đến +260°C). :contentReference[oaicite:1]{index=1}

Nhiệt độ hoạt động thực tế cho phép của gioăng BSTFLEX cần được xác định dựa trên lớp phủ PTFE đã chọn, cấu trúc sợi thủy tinh, mật độ lõi, điều kiện nén, tiếp xúc với hóa chất và môi trường sử dụng.

Đối với các ứng dụng nằm ngoài phạm vi này, BSTFLEX có thể đánh giá các cấu trúc nòng nọc thay thế bằng cách sử dụng các vật liệu vỏ và lõi khác nhau.

Lựa chọn tuyệt vời cho việc niêm phong ở nhiệt độ thấp và đông lạnh.

Một trong những đặc điểm quan trọng của vật liệu sợi thủy tinh phủ PTFE là khả năng duy trì độ dẻo ở nhiệt độ thấp hơn đáng kể so với nhiều vật liệu bịt kín nhiệt thông thường.

Điều này làm cho cấu trúc này hữu ích cho một số ứng dụng nhiệt độ thấp và đông lạnh, nơi gioăng phải duy trì độ linh hoạt thay vì trở nên quá cứng hoặc giòn.

Đối với các hệ thống đông lạnh, toàn bộ cụm gioăng làm kín cần được đánh giá như một hệ thống tổng thể. Phạm vi nhiệt độ, áp suất, môi chất, độ nén, sự co giãn nhiệt và thiết kế lắp đặt đều cần được xem xét trước khi lựa chọn loại gioăng phù hợp cuối cùng.

Khả năng chống hóa chất cho vật liệu làm kín công nghiệp

PTFE được lựa chọn rộng rãi khi khả năng kháng hóa chất là một yêu cầu quan trọng. Bề mặt sợi thủy tinh được phủ PTFE tạo ra một lớp bảo vệ bên ngoài có thể chống lại sự tiếp xúc với nhiều chất lỏng và hóa chất công nghiệp.

Đặc tính này giúp cho gioăng hình nòng nọc bằng sợi thủy tinh phủ PTFE trở nên phù hợp với các thiết bị mà gioăng vải thông thường có thể tiếp xúc với dung môi, nhiên liệu, độ ẩm hoặc hóa chất trong quá trình sản xuất.

Khả năng tương thích hóa học luôn cần được đánh giá dựa trên nồng độ thực tế, nhiệt độ, thời gian tiếp xúc và sự kết hợp các chất hóa học. Các môi trường hóa học có tính ăn mòn cao và nhiệt độ cao có thể đòi hỏi vật liệu cấu tạo khác.

Nơi sử dụng gioăng hình nòng nọc bằng sợi thủy tinh PTFE.

Cửa lò nướng

Được sử dụng xung quanh cửa và nắp lò công nghiệp, nơi cần có lớp bịt kín nhiệt linh hoạt giữa các bề mặt chuyển động và cố định.

Bộ giảm chấn

Thích hợp cho một số ứng dụng làm kín van điều tiết, nơi gioăng phải bám sát theo chu vi của một bộ phận chuyển động hoặc có thể tháo rời.

Kết nối ống dẫn

Có thể được tích hợp vào các hệ thống làm kín ống dẫn nhiệt hoặc ống dẫn công nghiệp, nơi tính linh hoạt và độ phù hợp bề mặt là yếu tố quan trọng.

Mối nối tấm

Cung cấp một giao diện làm kín linh hoạt giữa các tấm, nắp và khung thiết bị.

Vỏ cách nhiệt

Được sử dụng xung quanh cửa ra vào và các tấm che có thể tháo rời để giúp tạo ra một lớp cách nhiệt xung quanh các lỗ thiết bị.

Thiết bị đông lạnh

Thích hợp cho một số ứng dụng nhiệt độ thấp, nơi việc duy trì độ mềm dẻo của gioăng là yêu cầu then chốt.

Gioăng PTFE hình nòng nọc dùng cho cửa lò nướng và thiết bị.

Thiết kế dạng bầu và đuôi giúp gioăng này đặc biệt hữu ích cho việc làm kín chu vi. Phần bầu đóng vai trò là bộ phận nén, trong khi phần đuôi cung cấp một phần lắp đặt chuyên dụng.

Khi cửa đóng lại, phần bóng đèn bị ép chặt vào bề mặt đối diện. Điều này tạo ra một giao diện bịt kín liên tục xung quanh khe hở, đồng thời cho phép gioăng điều chỉnh theo những thay đổi kích thước nhỏ.

Đối với cửa lò nướng, tủ giữ nhiệt, buồng chế biến và nắp thiết bị, có thể lựa chọn loại gioăng phù hợp với diện tích lắp đặt và độ nén cần thiết.

Ưu điểm của cấu trúc sợi thủy tinh PTFE

Yêu cầu	Được phủ PTFEGiải pháp sợi thủy tinh / lõi sợi thủy tinh
Tiếp xúc với hóa chất	Lớp phủ PTFE có khả năng chống lại nhiều loại hóa chất và chất gây ô nhiễm trong quá trình sản xuất.
Chu kỳ nhiệt độ	Cấu trúc sợi thủy tinh dẻo thích hợp cho việc thay đổi nhiệt độ nhiều lần nếu được lựa chọn đúng cách.
Tính linh hoạt ở nhiệt độ thấp	Cấu trúc này có thể duy trì tính linh hoạt khi hoạt động ở nhiệt độ thấp trong phạm vi vận hành được chỉ định.
Bề mặt không bằng phẳng	Bóng đèn có khả năng nén có thể thích ứng với những biến đổi nhỏ trên các bề mặt tiếp xúc.
Hàn nhiệt	Gioăng tạo ra một lớp chắn linh hoạt xung quanh cửa, tấm, nắp và các mối nối.
Khả năng phục hồi cơ học	Lõi sợi thủy tinh hỗ trợ cấu trúc làm kín đồng thời cho phép nén và phục hồi.

Các cấu hình gioăng hình nòng nọc tùy chỉnh

Gioăng hình nòng nọc không bị giới hạn ở một mặt cắt ngang tiêu chuẩn duy nhất. Hình dạng cần thiết phụ thuộc vào không gian lắp đặt sẵn có, khoảng cách nén và hình dạng của lỗ thiết bị.

BSTFLEX có thể sản xuất gioăng hình nòng nọc bằng sợi thủy tinh phủ PTFE theo yêu cầu dựa trên bản vẽ kỹ thuật, mẫu vật lý, kích thước hoặc thông số kỹ thuật ứng dụng.

Tính năng tùy chỉnh	Cấu hình khả dụng
Đường kính bóng đèn	Được thiết kế riêng theo yêu cầu về độ kín và khả năng nén.
Chiều rộng đuôi	Được tùy chỉnh theo stừ khu vực lắp đặt
Chiều dài gioăng	Được cung cấp theo kích thước thiết bị.
Hình dạng biên dạng	Có sẵn các cấu hình tùy chỉnh cho các ứng dụng OEM.
Mật độ lõi sợi thủy tinh	Được lựa chọn dựa trên các yêu cầu về khả năng chịu nén và độ đàn hồi.
Cấu trúc lớp phủ PTFE	Được lựa chọn dựa trên ứng dụng và đặc tính bề mặt yêu cầu.

Thông số kỹ thuật

Mục	Thông số kỹ thuậtsự hóa
Loại sản phẩm	Gioăng hình nòng nọc / vòng đệm hình nòng nọc
Vỏ ngoài	Sợi thủy tinh dệt phủ PTFE
Cốt lõi	Lõi dây thừng sợi thủy tinh
Hồ sơ	Bóng đèn và đuôi lắp đặt
Phạm vi nhiệt độ	Nhiệt độ dao động từ khoảng -100°F đến +500°F (-73°C đến +260°C), tùy thuộc vào cấu tạo và điều kiện sử dụng.
Khả năng kháng hóa chất	Khả năng kháng tốt với nhiều hóa chất công nghiệp; cần xác nhận tính tương thích với môi trường cụ thể.
Dịch vụ ở nhiệt độ thấp	Thích hợp cho một số ứng dụng nhiệt độ thấp và đông lạnh.
Đường kính bóng đèn	Có thể tùy chỉnh
Kích thước đuôi	Có thể tùy chỉnh
Tổng chiều dài	Có thể tùy chỉnh
Loại hồ sơ	Có sẵn các cấu hình tùy chỉnh.

Ứng dụng gioăng hình nòng nọc bằng sợi thủy tinh phủ PTFE

Cấu trúc gioăng này có thể được xem xét sử dụng cho các thiết bị cần kết hợp giữa việc làm kín nhiệt với tiếp xúc hóa chất, chu kỳ nhiệt hoặc yêu cầu nhiệt độ thấp.

Cửa lò nướng công nghiệp
Nắp đậy lò nướng
Thiết bị xử lý nhiệt
Gioăng giảm chấn
ống dẫn nhiệt
Các mối nối tấm
Vỏ thiết bị
Cửa ra vào
Thiết bị sơn tĩnh điện
Thiết bị nhiệt ô tô
Thiết bị đông lạnh
Hệ thống niêm phong nhiệt OEM

Tại sao nên chọn lõi sợi thủy tinh thay vì lõi kim loại?

Việc lựa chọn giữa lõi sợi thủy tinh và lõi kim loại phụ thuộc vào các yêu cầu về cơ học và nhiệt học của ứng dụng.

Lõi sợi thủy tinh tạo nên cấu trúc bên trong nhẹ, không kim loại, với độ linh hoạt và khả năng nén tốt. Do đó, nó rất phù hợp cho các ứng dụng mà gioăng phải dễ dàng biến dạng, bám sát các bề mặt không bằng phẳng hoặc tránh đưa thành phần kim loại vào cấu trúc làm kín.

Gioăng hình nòng nọc lõi kim loại có thể được ưu tiên sử dụng trong trường hợp cần gia cố cấu trúc, độ đàn hồi hoặc độ bền cơ học cao hơn. BSTFLEX có thể giúp xác định cấu trúc lõi nào phù hợp dựa trên yêu cầu về nhiệt độ, độ nén, chuyển động và lắp đặt.

Sợi thủy tinh phủ PTFE so với sợi thủy tinh không phủ PTFE

Đặc điểm	Sợi thủy tinh phủ PTFE	Sợi thủy tinh không phủ
Bề mặt ngoài	bề mặt dệt phủ PTFE	Vải sợi thủy tinh lộ thiên
Khả năng kháng hóa chất	Khả năng chống chịu bề mặt được tăng cường đối với nhiều loại hóa chất.	Điều này chủ yếu phụ thuộc vào cấu trúc và ứng dụng của sợi thủy tinh.
Dịch vụ ở nhiệt độ thấp	Thích hợp cho các ứng dụng yêu cầu tính linh hoạt ở nhiệt độ thấp khi được chỉ định đúng cách.	Tùy thuộc vào cấu trúc sợi thủy tinh cụ thể.
Đặc điểm bề mặt	Bề mặt được phủ nhẵn	Bề mặt dệt
Lý do lựa chọn điển hình	Khả năng kháng hóa chất, chu kỳ nhiệtvà tính linh hoạt ở nhiệt độ thấp	Niêm phong vải chịu nhiệt độ cao và bảo vệ nhiệt

Lắp đặt và nén

Gioăng phải được lắp đặt sao cho phần bầu bịt kín tiếp xúc liên tục với bề mặt tiếp xúc xung quanh chu vi cần thiết.

Phần đuôi lắp đặt cần được cố định theo thiết kế của thiết bị. Tùy thuộc vào ứng dụng, các phương pháp gắn kết phù hợp có thể bao gồm các bộ phận cố định cơ khí, các rãnh giữ, kẹp hoặc các bố trí lắp đặt được thiết kế riêng khác.

Nên tránh nén quá mức. Gioăng cần đủ không gian để biến dạng và phục hồi mà không làm vỡ vĩnh viễn lõi sợi thủy tinh.

Đối với cửa và nắp đậy được mở thường xuyên, cách bố trí lắp đặt cũng cần đảm bảo gioăng không bị kéo, xoắn hoặc xê dịch trong quá trình hoạt động.

Sản xuất gioăng OEM và gioăng thay thế

BSTFLEX cung cấp gioăng hình nòng nọc bằng sợi thủy tinh phủ PTFE theo yêu cầu riêng cho cả thiết bị gốc và thiết bị thay thế.

Khách hàng OEM có thể cung cấp bản vẽ hoặc thông số kích thước để phát triển gioăng mới. Đối với các dự án thay thế, mẫu gioăng hiện có, ảnh chụp và thông tin kích thước cơ bản có thể được sử dụng để xác định hình dạng cần thiết.

Trong trường hợp gioăng cũ bị nén, cứng lại hoặc hư hỏng, điều quan trọng là phải đo diện tích lắp đặt ban đầu thay vì chỉ dựa vào kích thước khi bị nén của gioăng đã qua sử dụng.

Cách lựa chọn gioăng PTFE hình nòng nọc phù hợp

Thông tin sau đây hữu ích khi lựa chọn gioăng hình nòng nọc bằng sợi thủy tinh phủ PTFE:

Đường kính bóng đèn cần thiết
Chiều rộng và độ dày của đuôi
Tổng chiều dài gioăng
Kích thước cửa, tấm hoặc lỗ mở
Không gian nén khả dụng
Nhiệt độ hoạt động bình thường
Nhiệt độ hoạt động tối thiểu
Tiếp xúc với hóa chất hoặc môi trường xử lý
Chu kỳ nhiệt dự kiến
Phương pháp lắp đặt
Mẫu hoặc bản vẽ gioăng hiện có

Việc cung cấp các chi tiết này cho phép lựa chọn cấu tạo gioăng phù hợp với điều kiện hoạt động thực tế thay vì chỉ đơn thuần là khớp với đường kính gioăng danh nghĩa.

Câu hỏi thường gặp

Gioăng hình nòng nọc bằng sợi thủy tinh phủ PTFE là gì?

Đây là loại gioăng làm kín dạng bóng đèn và đuôi, bao gồm lớp vỏ ngoài bằng sợi thủy tinh dệt phủ PTFE và lõi bên trong bằng sợi thủy tinh. Phần bóng đèn tạo ra lớp đệm nén, trong khi phần đuôi là phần tiếp xúc để lắp đặt.

Lõi sợi thủy tinh được dùng để làm gì?

Lõi sợi thủy tinh tạo thành phần thân bên trong của bầu bịt kín. Nó cung cấp tính linh hoạt, khả năng nén và hỗ trợ hình dạng, đồng thời cho phép gioăng thích ứng với các bề mặt không bằng phẳng.

Gioăng hình nòng nọc bằng sợi thủy tinh phủ PTFE có thể chịu được nhiệt độ tối đa là bao nhiêu?

Cấu trúc sợi thủy tinh/lõi sợi thủy tinh phủ PTFE được đề cập ở trên được quy định ở nhiệt độ khoảng -100°F đến +500°F (-73°C đến +260°C). Hiệu suất thực tế phụ thuộc vào vật liệu, hình dạng và điều kiện sử dụng cụ thể. :contentReference[oaicite:2]{index=2}

Gioăng hình nòng nọc bằng sợi thủy tinh PTFE có thể sử dụng trong các ứng dụng đông lạnh không?

Chúng có thể được xem xét cho một số ứng dụng làm kín ở nhiệt độ thấp và nhiệt độ cực thấp vì cấu trúc sợi thủy tinh phủ PTFE có thể duy trì độ dẻo ở nhiệt độ thấp. Toàn bộ ứng dụng cần được xem xét kỹ lưỡng về nhiệt độ, môi chất, độ nén và độ co giãn nhiệt.

Gioăng sợi thủy tinh phủ PTFE có khả năng kháng hóa chất không?

PTFE có khả năng kháng nhiều loại hóa chất tuyệt vời, nhưng khả năng tương thích phụ thuộc vào loại hóa chất cụ thể, nồng độ, nhiệt độ và điều kiện tiếp xúc. Cần xác nhận khả năng tương thích hóa học trước khi lựa chọn vật liệu cuối cùng.

Gioăng có thể được sản xuất theo kích thước tùy chỉnh không?

Có. BSTFLEX có thể sản xuất các loại bóng đèn có đường kính, kích thước đuôi, chiều dài và cấu hình mặt cắt theo yêu cầu riêng dựa trên bản vẽ, mẫu hoặc yêu cầu ứng dụng.

Gioăng này có thể dùng cho cửa lò nướng được không?

Đúng vậy. Thiết kế dạng bóng đèn và đuôi phù hợp với một số ứng dụng làm kín cửa lò nướng, nắp đậy và vỏ cách nhiệt, nơi mà điều kiện nhiệt độ và hóa chất tương thích với cấu trúc sợi thủy tinh PTFE.

Yêu cầu sản xuất gioăng hình nòng nọc bằng sợi thủy tinh PTFE theo yêu cầu riêng.

Nếu bạn cầnGioăng hình nòng nọc bằng sợi thủy tinh phủ PTFE với lõi sợi thủy tinh.Đối với các ứng dụng như lò nướng, van điều tiết, ống dẫn, mối nối tấm, vỏ cách nhiệt hoặc làm kín ở nhiệt độ thấp, BSTFLEX có thể phát triển gioăng theo kích thước và điều kiện hoạt động yêu cầu của bạn.

Hãy gửi cho chúng tôi thông tin của bạn.Bản vẽ, mẫu gioăng hiện có, kích thước, phạm vi nhiệt độ và chi tiết ứng dụng.Nhóm của chúng tôi có thể đánh giá cấu trúc sợi thủy tinh phủ PTFE phù hợp và hình dạng nòng nọc tùy chỉnh cho thiết bị của bạn.

Hãy liên hệ với BSTFLEX để nhận báo giá tùy chỉnh cho gioăng hình nòng nọc bằng sợi thủy tinh phủ PTFE.
