Vớ Inconel, Vải gốm, Lớp phủ, Lõi gốm, Gioăng hình nòng nọc

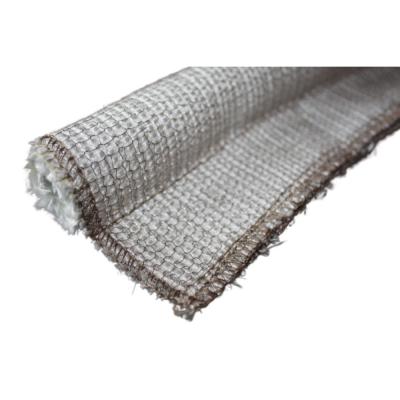

CáiVớ Inconel, Vải gốm, Lớp phủ, Lõi gốm, Gioăng hình nòng nọcĐây là một bộ phận làm kín chịu nhiệt độ cao được phát triển cho các thiết bị công nghiệp tiếp xúc với nhiệt độ cao, nén lặp đi lặp lại và mài mòn cơ học. Cấu trúc nhiều lớp của nó kết hợp lớp lưới dây Inconel, lớp vải gốm phủ và lõi gốm để tạo ra một gioăng hình nòng nọc được gia cường cho các ứng dụng làm kín nhiệt đòi hỏi khắt khe.

Lớp vỏ Inconel bên ngoài cung cấp thêm lớp bảo vệ cơ học cho bề mặt vải gốm, trong khi vải gốm tạo thành một lớp chắn dệt chịu nhiệt bao quanh lõi gốm. Phần bầu tròn tạo ra lớp bịt kín nén chính và phần đuôi gắn liền cung cấp một phần lắp đặt tiện dụng để lắp đặt trên cửa, tấm, khung và thiết bị cách nhiệt.

BSTFLEX sản xuất sản phẩm này.Gioăng hình nòng nọc bằng InconelCó nhiều kích thước và cấu hình khác nhau phù hợp với từng ứng dụng cụ thể như cửa lò nung, lò công nghiệp, lò nung gốm, thiết bị xử lý nhiệt, hệ thống vật liệu chịu lửa và các thiết bị chịu nhiệt độ cao khác.

Cấu trúc nhiều lớp đáp ứng yêu cầu cách nhiệt cao.

Khác với gioăng dệt cơ bản, gioăng hình nòng nọc gia cường này sử dụng nhiều lớp vật liệu để đáp ứng các yêu cầu hoạt động khác nhau. Mỗi thành phần đều có chức năng cụ thể trong cụm gioăng hoàn chỉnh.

Tại sao nên sử dụng vớ Inconel?

Đặc điểm nổi bật của gioăng hình nòng nọc chịu nhiệt cao này là lớp lưới kim loại Inconel bao quanh. Nó tạo thành một lớp lưới kim loại bảo vệ xung quanh cấu trúc vải gốm, giúp gioăng chịu được sự tiếp xúc cơ học và mài mòn bề mặt có thể xảy ra trong quá trình lắp đặt, chuyển động cửa, bảo trì hoặc chu kỳ nhiệt lặp đi lặp lại.

Cấu trúc gia cường này đặc biệt hữu ích trong trường hợp gioăng vải gốm thông thường có thể bị cọ xát hoặc tiếp xúc vật lý với các bộ phận kim loại liền kề. Lớp vải này cung cấp thêm một lớp bảo vệ mà không làm thay thế chức năng làm kín linh hoạt của lõi gốm.

Có thể lựa chọn loại hợp kim Inconel cụ thể, đường kính dây, cấu trúc lưới và mật độ dự trữ tùy theo yêu cầu về hiệu suất nhiệt và cơ học của gioăng thành phẩm.

Vỏ bọc vải gốm

Lớp vải gốm bao quanh lõi gốm và tạo thành lớp chắn dệt chính giữa cấu trúc niêm phong bên trong và môi trường hoạt động. Vải gốm phù hợp với các ứng dụng nhiệt độ cao, nơi các loại vải hữu cơ thông thường không phù hợp.

Cấu trúc vải cũng cho phép gioăng thành phẩm vẫn giữ được độ linh hoạt cần thiết để lắp đặt xung quanh chu vi cửa, các lỗ thông hơi, khung cong và các hình dạng bất thường khác. Việc lựa chọn vật liệu có thể được điều chỉnh theo điều kiện nhiệt độ, yêu cầu về độ linh hoạt, điều kiện cơ học và thiết kế thiết bị.

Cấu trúc niêm phong lõi gốm

Lõi gốm tạo thành phần hình bầu tròn của gioăng hình nòng nọc. Khi cửa hoặc tấm thiết bị đóng lại, phần bầu này sẽ bị ép vào bề mặt tiếp xúc để tạo ra sự kín khít cần thiết xung quanh khe hở.

Lõi gốm cung cấp hình dạng và cấu trúc cần thiết cho quá trình nén, đồng thời giữ cho cấu trúc làm kín bên trong không phải là kim loại. Đường kính, mật độ và cấu tạo của lõi có thể được lựa chọn để phù hợp với khe hở làm kín hiện có và đặc tính nén mong muốn.

Cách gioăng hình nòng nọc Inconel bịt kín

Gioăng được lắp đặt với phần bầu nằm dọc theo chu vi làm kín và phần đuôi được cố định vào cửa, khung, tấm hoặc cấu trúc giữ. Khi thiết bị đóng lại, phần bầu sẽ bị nén giữa các bề mặt tiếp xúc.

Thiết kế bo tròn giúp phân bổ lực nén trên toàn bộ diện tích làm kín thay vì tập trung tải trọng dọc theo một dải phẳng hẹp. Điều này làm cho thiết kế phù hợp với các thiết bị mà bề mặt tiếp xúc trải qua những thay đổi nhỏ về độ thẳng hàng, giãn nở nhiệt hoặc đóng mở lặp đi lặp lại.

1. Đặt bóng đèn dọc theo chu vi cần bịt kín.
2. Căn chỉnh phần đuôi gắn sao cho thẳng hàng với bề mặt gắn được chỉ định.
3. Cố định phần đuôi bằng phương pháp buộc hoặc giữ đã được chỉ định.
4. Đóng cửa hoặc tấm ghép nối để tạo lực nén lên bóng đèn.
5. Kiểm tra xem gioăng có bị nén quá mức hoặc bị hạn chế về mặt cơ học hay không.

Ưu điểm về hiệu suất

• Kết cấu gia cường chịu được môi trường nhiệt độ cao khắc nghiệt.
• Lớp bọc dây Inconel giúp tăng cường khả năng bảo vệ cơ học cho bề mặt bên ngoài.
• Lớp phủ bằng vải gốm tạo ra một lớp chắn dệt chịu nhiệt.
• Lõi gốm tạo ra một bầu bịt kín có thể nén được và linh hoạt.
• Thích hợp cho chu kỳ nhiệt lặp đi lặp lại khi được chỉ định đúng cách.
• Có thể đáp ứng các đường dẫn niêm phong cong và đặc thù theo ứng dụng.
• Thích hợp khi cần cả khả năng chịu nhiệt và khả năng chống mài mòn.
• Có sẵn với kích thước bóng đèn và đuôi xe tùy chỉnh.
• Thích hợp cho sản xuất OEM và các chương trình thay thế gioăng.

Ứng dụng

Cấu trúc gia cố nàygioăng hình nòng nọc bằng nhựa InconelThích hợp cho các thiết bị nhiệt, nơi gioăng có thể tiếp xúc với cả nhiệt độ cao và sự mài mòn vật lý.

• Cửa lò công nghiệp
• Vỏ lò xử lý nhiệt
• Cửa lò công nghiệp và tấm che tiếp cận
• Cửa lò nung và các lỗ kiểm tra
• Thiết bị xử lý nhiệt
• Thiết bị lót vật liệu chịu nhiệt
• Buồng nhiệt độ cao
• Vỏ thiết bị đốt cháy
• Lò sấy và lò đóng rắn
• Thiết bị sản xuất thủy tinh
• Thiết bị chế biến giấy và bột giấy
• Hệ thống niêm phong nhiệt OEM tùy chỉnh

Gioăng cửa lò

Cửa lò nung phải chịu sự chênh lệch nhiệt độ đáng kể, giãn nở nhiệt, chuyển động cơ học và nén lặp đi lặp lại. Gioăng được sử dụng xung quanh chu vi cửa phải duy trì được khả năng làm kín đồng thời chịu được các điều kiện vật lý liên quan đến việc đóng mở thiết bị.

Lớp Inconel bao quanh giúp bảo vệ lớp vải gốm khỏi hư hại cơ học, trong khi lõi gốm tạo nên phần bầu đàn hồi. Sự kết hợp này làm cho gioăng phù hợp với các thiết kế cửa lò nung mà gioăng vải hình nòng nọc tiêu chuẩn có thể cần gia cố bề mặt thêm.

Ứng dụng lò nung và lò công nghiệp

Lò nung và lò luyện kim công nghiệp thường sử dụng gioăng làm kín xung quanh cửa, các tấm có thể tháo rời, nắp kiểm tra và các lỗ tiếp cận. Hình dạng gioăng có thể được sản xuất để phù hợp với chu vi thiết bị, bao gồm các đoạn thẳng và các đoạn được định hình theo ứng dụng cụ thể.

Đối với các thiết bị nhiệt lớn hơn, gioăng có thể được cung cấp theo bản vẽ kỹ thuật hoặc chiều dài chu vi được chỉ định. Cấu trúc góc và phương pháp ghép nối có thể được xem xét trong quá trình sản xuất để tạo ra giải pháp lắp đặt thiết thực.

Các tùy chọn gioăng hình nòng nọc Inconel tùy chỉnh

BSTFLEX có thể tùy chỉnh cấu trúc gioăng theo kích thước vật lý và điều kiện hoạt động của ứng dụng. Cấu hình phù hợp phụ thuộc vào khe hở làm kín, yêu cầu nén, nhiệt độ, tác động cơ học, phương pháp lắp đặt và không gian lắp đặt sẵn có.

Thông số kỹ thuật

Hiệu suất chịu nhiệt cần được đánh giá dựa trên toàn bộ cấu trúc gioăng chứ không chỉ riêng một vật liệu. Nhiệt độ hoạt động liên tục, nhiệt độ đỉnh, chu kỳ nhiệt, môi trường, tiếp xúc trực tiếp với ngọn lửa, lực nén, chuyển động cơ học và mài mòn bề mặt đều có thể ảnh hưởng đến tuổi thọ.

So sánh gioăng hình nòng nọc bằng Inconel với gioăng hình nòng nọc bằng gốm tiêu chuẩn.

Cả hai cấu trúc đều sử dụng lõi gốm và các thành phần dệt gốm, nhưng việc bổ sung thêm lớp lót Inconel làm thay đổi các đặc tính cơ học của gioăng hoàn thiện.

Gioăng hình nòng nọc, vòng đệm hình nòng nọc và băng keo gioăng hình nòng nọc

Thiết kế niêm phong dạng bóng đèn và đuôi nói chung có thể được mô tả như sau:gioăng nòng nọc,hải cẩu nòng nọc,băng dính nòng nọc, hoặcbăng keo gioăng nòng nọcTùy thuộc vào nhà cung cấp, ngành nghề hoặc ứng dụng.

Đối với mục đích thiết kế và mua sắm, các yếu tố quan trọng bao gồm hình dạng, lõi, vật liệu phủ, cốt thép, phương pháp lắp đặt và điều kiện vận hành. BSTFLEX có thể sản xuất sản phẩm theo thuật ngữ và thông số kỹ thuật được sử dụng trong bản vẽ của khách hàng và tài liệu thiết bị.

Cách chọn gioăng hình nòng nọc bằng Inconel

Việc lựa chọn gioăng hình nòng nọc chịu nhiệt độ cao phù hợp không chỉ đơn thuần là chọn vật liệu dựa trên nhiệt độ tối đa của nó. Gioăng thành phẩm phải đáp ứng các điều kiện cơ học và kích thước của thiết bị.

1. Đo khe hở làm kín:Xác định khoảng không gian có sẵn trước và sau khi cửa hoặc tấm chắn được đóng lại.
2. Chọn đường kính bóng đèn:Bóng đèn phải tạo ra lực nén cần thiết mà không gây biến dạng quá mức.
3. Kiểm tra tình trạng bề mặt:Xác định xem có hiện tượng cọ xát, mài mòn, rung động hoặc chuyển động lặp đi lặp lại hay không.
4. Xác định mức độ tiếp xúc nhiệt:Cần xem xét nhiệt độ hoạt động bình thường, nhiệt độ đỉnh, chu kỳ nhiệt và môi trường xung quanh.
5. Xác định phương pháp lắp đặt:Xác nhận cách thức gắn phần đuôi vào cửa, khung hoặc tấm ốp.
6. Chọn loại cốt thép:Có thể xem xét sử dụng vớ Inconel trong trường hợp cần bảo vệ bề mặt thêm.

Gioăng Tadpole thay thế và chính hãng

BSTFLEX cung cấp gioăng hình nòng nọc tùy chỉnh cho cả thiết bị mới và ứng dụng thay thế. Nếu gioăng gốc không còn nữa, gioăng thay thế có thể được sản xuất dựa trên kích thước, bản vẽ, ảnh chụp có số đo hoặc mẫu vật lý.

Đối với các dự án OEM, hình dạng gioăng có thể được tích hợp vào thiết kế thiết bị ngay từ đầu. Đối với các ứng dụng bảo trì, trọng tâm có thể tập trung vào việc khớp khe hở làm kín hiện có, cách bố trí lắp đặt và đặc tính nén.

Câu hỏi thường gặp

Gioăng hình nòng nọc bằng Inconel là gì?

Gioăng hình nòng nọc Inconel dạng dây bện là loại gioăng chịu nhiệt cao có phần phình ra và phần đuôi, được gia cường bằng dây bện Inconel. Trong cấu tạo này, dây bện Inconel bao quanh lõi gốm được phủ vải gốm để vừa tạo độ kín nhiệt vừa tăng cường khả năng bảo vệ cơ học.

Tại sao Inconel lại được sử dụng trong gioăng hình nòng nọc?

Vật liệu Inconel dạng vòng có thể tăng cường khả năng chống mài mòn cơ học và mài mòn bề mặt. Nó đặc biệt hữu ích trong trường hợp vòng đệm có thể cọ xát với các bộ phận kim loại hoặc chịu tác động vật lý trong quá trình vận hành thiết bị lặp đi lặp lại.

Lõi gốm có vai trò gì?

Lõi gốm tạo thành phần bầu bịt kín hình tròn và cung cấp phần thân có thể nén được của gioăng. Kích thước và cấu tạo của nó ảnh hưởng đến đặc tính nén của gioăng.

Gioăng hình nòng nọc bằng Inconel này có thể được sử dụng ở đâu?

Các ứng dụng điển hình bao gồm cửa lò nung, lò công nghiệp, cửa lò sấy, thiết bị xử lý nhiệt, buồng nhiệt độ cao, thiết bị chịu lửa, tấm kiểm tra và các thiết bị cách nhiệt khác.

Gioăng tất Inconel có thể được tùy chỉnh theo yêu cầu không?

Có. BSTFLEX có thể tùy chỉnh đường kính bóng đèn, kích thước đuôi, chiều dài, cấu trúc vải gốm, lõi gốm, lớp phủ Inconel, hình dạng biên dạng và cấu hình lắp đặt theo ứng dụng.

Bạn có thể sản xuất gioăng thay thế từ mẫu không?

Có. Mẫu gioăng hiện có, bản vẽ, thông số kích thước hoặc thông tin ứng dụng đều có thể được sử dụng để phát triển gioăng thay thế hoặc cấu hình tùy chỉnh tương đương.

Gioăng hình nòng nọc này có thể chịu được nhiệt độ tối đa bao nhiêu?

Khả năng chịu nhiệt phụ thuộc vào cấu tạo vật liệu tổng thể và môi trường hoạt động. Khi xác định nhiệt độ vận hành phù hợp, cần đánh giá đồng thời vải gốm, lõi gốm, lớp lót Inconel, vật liệu may, mức độ nén, môi trường và thời gian tiếp xúc.

Yêu cầu sản xuất gioăng hình nòng nọc bằng Inconel theo yêu cầu riêng.

Nếu thiết bị của bạn yêu cầuGioăng hình nòng nọc bằng InconelVới lớp vải gốm bao phủ và lõi gốm, BSTFLEX có thể phát triển cấu hình niêm phong tùy chỉnh phù hợp với kích thước thiết bị và điều kiện hoạt động của bạn.

Khi yêu cầu báo giá, vui lòng cung cấp đường kính bóng đèn, kích thước đuôi, chiều dài gioăng, phương pháp lắp đặt, nhiệt độ hoạt động, loại thiết bị và bất kỳ bản vẽ hoặc thông tin mẫu nào có sẵn.

Hãy liên hệ với BSTFLEX để đặt làm gioăng sứ hình nòng nọc bằng Inconel theo yêu cầu riêng, chuyên dụng cho các ứng dụng làm kín công nghiệp ở nhiệt độ cao.
