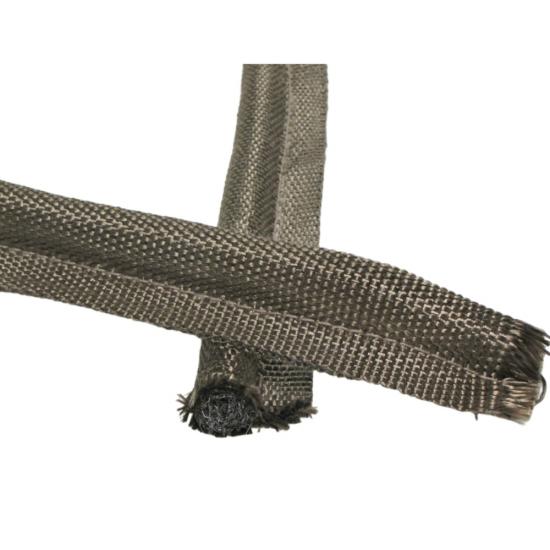

Gioăng hình nòng nọc, lưới thép, bọc vải bazan

CáiGioăng hình nòng nọc, lưới thép, bọc vải bazanĐây là một bộ phận làm kín chịu nhiệt độ cao được phát triển cho cửa lò nung, lò công nghiệp, thiết bị xử lý nhiệt, bếp lò, vỏ chịu nhiệt và các hệ thống công nghiệp khác cần khả năng làm kín nhiệt đáng tin cậy.

Miếng đệm này kết hợp mộtlớp vỏ ngoài bằng vải bazan dệtvới nội bộlõi lưới dâyVải bazan tạo thành lớp vải dệt chịu nhiệt bên ngoài, trong khi lõi lưới thép cung cấp sự gia cố bên trong và giúp gioăng giữ được hình dạng thiết kế trong quá trình lắp đặt và nén.

Cấu hình hình nòng nọc bao gồm một bầu bịt kín hình tròn và một đuôi gắn kèm. Trong quá trình lắp đặt, bầu bịt kín được ép chặt vào bề mặt tiếp xúc để tạo ra một lớp bịt kín nhiệt linh hoạt, trong khi đuôi có thể được cố định vào khung thiết bị, cửa hoặc cấu trúc giữ bằng phương pháp buộc chặt phù hợp.

BSTFLEX sản xuất gioăng hình nòng nọc bằng vải bazan theo yêu cầu cho thiết bị OEM, các ứng dụng làm kín thay thế và các hệ thống nhiệt chuyên dụng. Đường kính bầu, kích thước đuôi, chiều dài gioăng, hình dạng biên dạng, cấu trúc vải và cấu hình lõi có thể được tùy chỉnh để phù hợp với ứng dụng.

Vải bazan và lưới thép: Một cấu trúc gioăng thực tiễn

Hiệu suất của gioăng hình nòng nọc phụ thuộc vào sự phối hợp giữa lớp vải bên ngoài và lớp gia cường bên trong. Cấu trúc này sử dụng vải bazan cho bề mặt tiếp xúc và cấu trúc lưới thép bên trong gioăng.

Thành phần	Chức năng
Vỏ bọc vải dệt bazan	Cung cấp lớp vải chịu nhiệt bên ngoài và bảo vệ lõi bên trong khỏi tiếp xúc trực tiếp với môi trường xung quanh.
Lõi lưới thép	Cung cấp sự gia cố bên trong, độ đàn hồi và hỗ trợ cấu trúc cho lớp niêm phong.
Bóng đèn niêm phong	Nó ép chặt vào bề mặt tiếp xúc để tạo thành vùng niêm phong nhiệt chính.
Đuôi gắn	Cung cấp một khu vực thực tế để gắn gioăng vào cửa, khung, tấm hoặc cấu trúc giữ.

Tại sao nên sử dụng vỏ bọc bằng vải dệt từ sợi bazan?

Sợi bazan là một loại sợi khoáng được sản xuất từ đá bazan và được sử dụng trong các ứng dụng cần khả năng chịu nhiệt và độ bền cơ học cao. Khi được dệt thành vải, sợi bazan tạo ra một vật liệu dệt mềm dẻo, phù hợp cho các ứng dụng bảo vệ và làm kín ở nhiệt độ cao.

Trong gioăng hình nòng nọc, lớp phủ bazan dệt đóng vai trò là lớp hoạt động bên ngoài. Nó cung cấp khả năng cách nhiệt xung quanh lõi đồng thời cho phép gioăng uốn cong theo cửa, tấm, khung và các đường dẫn làm kín không đều.

Cấu trúc dệt chịu nhiệt độ cao
Cấu trúc dệt linh hoạt
Khả năng chịu nhiệt tốt
Thích hợp cho môi trường công nghiệp khắc nghiệt.
Thích hợp khi muốn sử dụng lớp phủ bằng sợi khoáng.
Có thể phù hợp với các đường hàn cong và không đều.
Cung cấp một lớp bảo vệ bên ngoài cho lõi bên trong.

Lõi lưới thép dùng cho kết cấu hỗ trợ

Lõi lưới thép bên trong mang lại cho gioăng này đặc tính cơ học khác biệt so với các loại gioăng hình nòng nọc chỉ sử dụng lõi dệt hoặc sợi. Cấu trúc lưới cung cấp sự gia cường cho toàn bộ vùng làm kín và giúp gioăng duy trì hình dạng mong muốn trong quá trình thao tác, lắp đặt và nén.

Lõi lưới thép cũng có thể mang lại sự linh hoạt hữu ích vì lưới có thể biến dạng theo gioăng thay vì hoạt động như một miếng chèn rắn cứng nhắc. Điều này làm cho cấu trúc phù hợp với các biên dạng làm kín cần tuân theo các bề mặt cong hoặc thích ứng với chuyển động giữa các bộ phận ghép nối.

Vật liệu dây dẫn, cấu trúc lưới và cấu hình lõi cụ thể có thể được lựa chọn tùy theo môi trường hoạt động và yêu cầu cơ khí của thiết bị.

Cách gioăng hình nòng nọc tạo ra lớp cách nhiệt

Không giống như gioăng phẳng dựa vào sự nén bề mặt trên toàn bộ chiều rộng, gioăng hình nòng nọc tập trung chức năng làm kín xung quanh một phần phình tròn.

Định vị:Đầu gắn được bố trí dọc theo chu vi cửa, khung, tấm hoặc thiết bị.
Tệp đính kèm:Phần đuôi được cố định bằng phương pháp buộc hoặc giữ được quy định cho thiết bị.
Nén:Việc đóng cửa hoặc tấm chắn sẽ ép bóng đèn vào bề mặt tiếp xúc.
Độ phù hợp bề mặt:Cấu hình linh hoạt thích ứng với những thay đổi nhỏ trên bề mặt tiếp xúc.
Tách nhiệt:Gioăng tạo thành một lớp chắn chịu nhiệt xung quanh khe hở hoặc mối nối.

Kích thước bóng đèn, mức độ nén, hình dạng lắp đặt và lựa chọn vật liệu phù hợp rất quan trọng để đạt được hiệu suất làm kín ổn định.

Các vị trí sử dụng gioăng hình nòng nọc bằng vải bazan

Loại gioăng chịu nhiệt độ cao này thích hợp cho các thiết bị công nghiệp cần có gioăng kín linh hoạt ở chu vi, chịu được nhiệt độ cao và các chu kỳ đóng mở lặp đi lặp lại.

Cửa lò nướng công nghiệp

Được sử dụng xung quanh cửa lò nướng và các tấm che để giảm sự truyền nhiệt qua chu vi cửa và duy trì môi trường nhiệt độ được kiểm soát tốt hơn.

Cửa lò sưởi

Thích hợp cho một số loại lò nung và thiết bị xử lý nhiệt cần có khả năng làm kín linh hoạt ở nhiệt độ cao.

Thiết bị xử lý nhiệt

Có thể được tích hợp vào các hệ thống xử lý nhiệt, buồng nhiệt và thiết bị công nghiệp yêu cầu gioăng kín chu vi có khả năng nén.

Bếp lò và thiết bị sưởi ấm

Vật liệu dạng vải bazan có thể được xem xét sử dụng cho cửa, nắp đậy và các ứng dụng làm kín vỏ bọc chịu nhiệt độ cao.

Vỏ bọc công nghiệp

Cung cấp một giao diện niêm phong linh hoạt xung quanh các cửa tiếp cận nhiệt, các lỗ kiểm tra và các tấm có thể tháo rời.

Thiết bị nhiệt OEM

Có thể tạo ra các biên dạng tùy chỉnh cho các nhà sản xuất thiết bị gốc và các chương trình thay thế gioăng.

Gioăng hình nòng nọc bằng đá bazan dùng cho cửa lò sưởi và lò nướng.

Cửa lò nướng thường cần nhiều hơn một miếng gioăng phẳng đơn giản. Vật liệu làm kín phải ôm sát chu vi của khe hở đồng thời phù hợp với hình dạng hình học của cửa và khung.

Thiết kế hình nòng nọc giải quyết yêu cầu này bằng cách tách biệt chức năng làm kín và chức năng lắp đặt. Phần bầu tròn tạo ra vùng nén, trong khi phần đuôi cung cấp một phần gắn kết chuyên dụng. Sự sắp xếp này cho phép gioăng được định vị chính xác xung quanh chu vi cửa mà không cần dựa vào một dải làm kín phẳng rộng.

Đối với các thiết bị có góc cạnh, đường cong hoặc bề mặt không bằng phẳng, cấu trúc vải bazan linh hoạt có thể giúp gioăng theo sát đường dẫn làm kín cần thiết.

Ưu điểm của cấu trúc lõi lưới thép

Yêu cầu	Cấu trúc lưới thép/vải bazan
Tiếp xúc với nhiệt độ cao	Vải dệt từ bazan tạo nên lớp vải ngoài chịu nhiệt.
Lưu giữ hồ sơ	Lưới thép bên trong giúp gia cố cấu trúc.
Tính linh hoạt	Cấu trúc dệt và lưới cho phép gioăng ôm sát các đường dẫn làm kín cong.
Niêm phong bằng nén	Phần đầu tròn như nòng nọc tạo thành một vùng nén chuyên dụng.
Bảo vệ cơ học	Lớp vỏ ngoài dệt giúp bảo vệ cấu trúc bên trong khỏi tiếp xúc trực tiếp với môi trường.
Tích hợp OEM	Có thể sản xuất bóng đèn và đèn hậu theo kích thước tùy chỉnh cho từng thiết kế cụ thể của thiết bị.

Sản xuất gioăng hình nòng nọc bằng vải bazan theo yêu cầu

Các ứng dụng làm kín công nghiệp hiếm khi sử dụng một kích thước gioăng duy nhất. Hình dạng cửa, không gian lắp đặt, khoảng cách nén và điều kiện hoạt động đều có thể ảnh hưởng đến kích thước gioăng cần thiết.

BSTFLEX có thể sản xuất theo yêu cầu riêng.gioăng hình nòng nọc bằng vải bazanTheo bản vẽ kỹ thuật, mẫu, kích thước hoặc yêu cầu ứng dụng.

Tham số tùy chỉnh	Những cân nhắc điển hình
Đường kính bóng đèn	Được lựa chọn dựa trên không gian nén có sẵn và hình dạng làm kín.
Chiều rộng đuôi	Phù hợp với bề mặt lắp đặt và phương pháp gắn.
Tổng chiều dài	Được cung cấp theo yêu cầu cho các đoạn thẳng, niêm phong chu vi hoặc các cấu hình lắp ráp.
Hình dạng mặt cắt	Có thể được phát triển dựa trên hình dạng cửa hoặc tấm panel của thiết bị.
Cấu trúc vải	Được lựa chọn dựa trên các yêu cầu về nhiệt, cơ khí và lắp đặt.
Lõi lưới thép	Cấu trúc lõi có thể được chỉ định theo yêu cầu ứng dụng.

Thông tin kỹ thuật

Mục	Thông số kỹ thuật
Loại sản phẩm	Gioăng hình nòng nọc / vòng đệm hình nòng nọc
Vỏ ngoài	Vải dệt từ đá bazan
Lõi bên trong	Lưới thép
Hồ sơ	Bóng đèn và đuôi lắp đặt
Ứng dụng	Hàn nhiệt ở nhiệt độ cao
Lắp đặt	Phương pháp buộc hoặc giữ theo thiết kế thiết bị.
Kích thước bóng đèn	Có thể tùy chỉnh
Kích thước đuôi	Có thể tùy chỉnh
Chiều dài	Có thể tùy chỉnh
Cấu hình hồ sơ	Có sẵn các cấu hình tùy chỉnh.

Khả năng chịu nhiệt thực tế phụ thuộc vào loại vải bazan được chọn, cấu trúc lưới thép, hình dạng gioăng, điều kiện nén và môi trường hoạt động xung quanh. BSTFLEX có thể đề xuất cấu trúc phù hợp sau khi xem xét các yêu cầu ứng dụng.

So sánh gioăng hình nòng nọc bằng vải bazan với các thiết kế lõi khác.

Gioăng hình nòng nọc có thể được sản xuất với nhiều sự kết hợp khác nhau giữa lớp vỏ ngoài và lõi bên trong. Cấu tạo phù hợp phụ thuộc vào sự cân bằng giữa khả năng chịu nhiệt, khả năng chịu nén, yêu cầu cơ học và điều kiện lắp đặt.

Sự thi công	Đặc điểm thiết kế chính	Những cân nhắc điển hình
Lõi lưới thép và vải bazan	Lớp vỏ ngoài bằng sợi khoáng với lõi lưới gia cường.	Thích hợp khi cần cả khả năng cách nhiệt và gia cường cơ học linh hoạt.
Vải gốm + lõi gốm	Cấu trúc dạng sợi với lớp hỗ trợ bên trong bằng gốm.	Được lựa chọn cho các ứng dụng yêu cầu cấu trúc chịu nhiệt cao làm từ gốm.
Vải gốm + Lõi Inconel	Vải gốm có cốt thép kim loại bên trong	Thích hợp khi kết hợp lớp vỏ bọc bằng vải chịu nhiệt cao với lõi kim loại.
Vải silica + Lõi Inconel	Lớp phủ dệt silica với lõi kim loại	Được sử dụng cho các ứng dụng làm kín ở nhiệt độ cao đòi hỏi khắt khe, cần lớp ngoài làm từ silica.

Các ứng dụng yêu cầu niêm phong nhiệt linh hoạt

Cấu trúc lưới thép và vải bazan đặc biệt hữu ích khi gioăng phải kết hợp khả năng cách nhiệt với cấu hình gia cường linh hoạt. Các ứng dụng tiềm năng bao gồm:

Gioăng cửa lò nướng công nghiệp
Gioăng kín xung quanh cửa lò
gioăng cửa buồng nhiệt
Thiết bị xử lý nhiệt
Thiết bị gia nhiệt công nghiệp
Gioăng kín cách nhiệt cho vỏ bọc
Gioăng cửa kiểm tra
gioăng cửa truy cập
Cửa thiết bị sưởi
Thiết bị nhiệt OEM

Các yếu tố cần cân nhắc khi lắp đặt

Việc lắp đặt đúng cách rất quan trọng để đạt được hiệu quả làm kín đáng tin cậy. Gioăng phải được đặt sao cho phần bầu tiếp xúc với bề mặt cần làm kín mà không bị nén quá mức.

Cần phải có giá đỡ chắc chắn ở những vị trí yêu cầu theo thiết kế thiết bị. Nên lựa chọn ốc vít, thanh giữ, kẹp hoặc các phương pháp gắn kết khác phù hợp với cấu trúc của cửa hoặc khung cửa.

Các khúc uốn cong sắc nhọn, lực nén quá mức và phương pháp siết chặt không phù hợp có thể làm hỏng gioăng hoặc làm giảm khả năng phục hồi sau khi bị nén. Đối với các ứng dụng tùy chỉnh, BSTFLEX có thể xem xét cấu hình làm kín và kích thước lắp đặt trước khi sản xuất.

Dành cho các chương trình gioăng OEM và gioăng thay thế

Gioăng hình nòng nọc bằng vải bazan này có thể được sản xuất cho cả thiết bị mới và ứng dụng thay thế. Khách hàng OEM có thể cung cấp bản vẽ hoặc yêu cầu về hình dạng, trong khi khách hàng thay thế có thể cung cấp mẫu gioăng hiện có hoặc thông tin về kích thước.

Đối với các dự án thay thế, việc khớp đường kính bóng đèn, chiều rộng đuôi, hình dạng tổng thể và cấu hình lắp đặt của bóng đèn gốc là rất quan trọng. Nếu gioăng gốc không còn nữa, thông tin ứng dụng và hình ảnh cũng có thể giúp xác định cấu tạo phù hợp.

Thuật ngữ về gioăng hình nòng nọc bằng bazan

Tùy thuộc vào ngành công nghiệp và nhà cung cấp, các sản phẩm tương tự có thể được mô tả bằng nhiều tên gọi khác nhau. Những thuật ngữ này có thể cùng đề cập đến khái niệm chung về cơ chế làm kín bằng bóng đèn và đuôi van:

gioăng hình nòng nọc bằng bazan
gioăng hình nòng nọc bằng sợi bazan
Hải cẩu nòng nọc bazan
gioăng vải bazan
gioăng vải dệt bazan
gioăng lõi lưới thép hình nòng nọc
gioăng lõi lưới thép
Gioăng hình nòng nọc chịu nhiệt cao
Băng keo gioăng hình nòng nọc
Băng dính hình nòng nọc

Thuật ngữ chính xác có thể khác nhau, nhưng đặc điểm nổi bật của sản phẩm này là thiết kế dạng bóng đèn và đuôi linh hoạt với lớp vỏ bằng vải dệt bazan và lõi lưới thép bên trong.

Cách lựa chọn gioăng hình nòng nọc bằng vải bazan

Khi yêu cầu báo giá, việc cung cấp các thông tin sau đây có thể giúp xác định loại gioăng phù hợp:

Đường kính bóng đèn cần thiết
Chiều rộng và độ dày của đuôi
Tổng chiều dài gioăng
Kích thước cửa hoặc tấm
Không gian nén khả dụng
Phạm vi nhiệt độ hoạt động
Tiếp xúc nhiệt liên tục hoặc gián đoạn
Dự kiến có chuyển động hoặc rung động
Phương pháp lắp đặt
Mẫu gioăng hiện có hoặc bản vẽ kỹ thuật

Đối với việc phát triển OEM, BSTFLEX có thể đánh giá sự kết hợp giữa hình dạng và vật liệu cần thiết dựa trên thiết kế thực tế của thiết bị thay vì chỉ chọn gioăng dựa trên đường kính danh nghĩa.

Câu hỏi thường gặp

Gioăng hình nòng nọc làm từ vải bazan là gì?

Gioăng hình nòng nọc bằng vải bazan là một loại gioăng cách nhiệt dạng bóng đèn và đuôi, được làm từ lớp vỏ ngoài bằng vải bazan dệt và lõi bên trong. Trong cấu tạo này, phần gia cường bên trong là lõi lưới thép giúp nâng đỡ hình dạng gioăng và tạo độ đàn hồi khi chịu nén.

Lõi lưới thép có tác dụng gì?

Lõi lưới thép cung cấp sự gia cố cấu trúc bên trong và giúp gioăng giữ được hình dạng thiết kế. Cấu trúc linh hoạt cho phép gioăng biến dạng trong quá trình nén mà vẫn duy trì được độ ổn định hình dạng cần thiết.

Gioăng hình nòng nọc bằng đá bazan thường được sử dụng ở đâu?

Các ứng dụng điển hình bao gồm cửa lò công nghiệp, cửa lò nung, buồng nhiệt, thiết bị gia nhiệt, vỏ cách nhiệt, tấm cửa kiểm tra và thiết bị xử lý nhiệt OEM.

Có thể tùy chỉnh gioăng hình nòng nọc bằng đá bazan không?

Có. BSTFLEX có thể sản xuất các loại bóng đèn có đường kính, kích thước đuôi, chiều dài, cấu hình mặt cắt và cấu trúc lõi theo yêu cầu riêng của khách hàng dựa trên bản vẽ, mẫu hoặc yêu cầu ứng dụng.

Gioăng này có phù hợp với bề mặt không bằng phẳng không?

Cấu trúc dệt và lưới linh hoạt có thể phù hợp với các đường làm kín cong hoặc không đều. Thiết kế cuối cùng nên được lựa chọn dựa trên hình dạng bề mặt thực tế, khoảng cách nén và điều kiện hoạt động.

Sản phẩm này có thể dùng làm gioăng cửa lò nướng được không?

Đúng vậy. Cấu hình dạng bóng đèn và đuôi rất phù hợp để làm kín chu vi xung quanh cửa lò nướng và các lỗ tiếp cận thiết bị nhiệt khi cấu tạo vật liệu và khả năng chịu nhiệt phù hợp với ứng dụng.

BSTFLEX có thể sản xuất gioăng hình nòng nọc thay thế không?

Có. Gioăng thay thế có thể được sản xuất dựa trên mẫu hiện có, các phép đo kích thước, bản vẽ hoặc hình ảnh kết hợp với thông tin ứng dụng.

Yêu cầu sản xuất gioăng hình nòng nọc bằng vải bazan theo yêu cầu riêng.

Nếu bạn cầnlớp vải bazan lõi lưới thép gioăng hình nòng nọcĐối với lò nung, lò nướng, buồng nhiệt, thiết bị gia nhiệt hoặc vỏ bọc công nghiệp, hãy cung cấp cho BSTFLEX các kích thước và điều kiện hoạt động cần thiết.

Đội ngũ kỹ sư của chúng tôi có thể xem xét hình dạng gioăng, cấu trúc vải bazan và các yêu cầu về lõi lưới thép để phát triển giải pháp làm kín phù hợp cho thiết bị của bạn.

Hãy gửi cho chúng tôi bản vẽ, mẫu, kích thước hoặc yêu cầu ứng dụng của bạn để nhận báo giá tùy chỉnh.
