Một tấm cách nhiệt tùy chỉnh chỉ có thể vừa vặn dựa trên thông tin được sử dụng để tạo ra mẫu của nó. Chiều dài và đường kính tổng thể là điểm khởi đầu hữu ích, nhưng chúng không hiển thị thân van, mặt bích, giá đỡ, đầu vào cáp, điểm thoát nước hoặc không gian có sẵn để mở nắp.
Hướng dẫn này giải thích cách thu thập các phép đo thực tế cho một tấm cách nhiệt có thể tháo rời, những bức ảnh cần chụp và các chi tiết vận hành nào nên đi kèm với các kích thước. Hướng dẫn này áp dụng cho van, đường ống, mặt bích, bộ lọc, thùng chứa và các thiết bị công nghiệp khác.
Để biết về các tấm phủ tùy chỉnh hoàn thiện và sản xuất dự án, hãy truy cập trang nhà sản xuất tấm cách nhiệt có thể tháo rời tùy chỉnh trang. Các loại tấm cách nhiệt hiện có cũng có thể được xem xét trong danh mục tấm cách nhiệt có thể tháo rời danh mục.

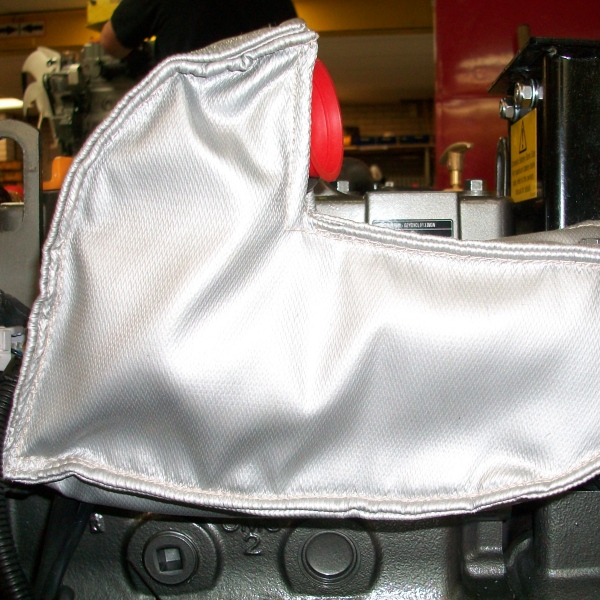

Thiết bị công nghiệp hiếm khi là một hình trụ hoặc hộp chữ nhật sạch sẽ. Một van có thể có nắp ca-pô, tay quay, bộ truyền động, mặt bích và kết nối thoát nước. Vỏ bộ lọc có thể bao gồm nắp có thể tháo rời, đồng hồ đo áp suất, chân đỡ và một vài vòi phun. Một thùng chứa có thể có tay cầm, lỗ mở phía trên, đầu ra và hệ thống sưởi.
Nếu chỉ cung cấp đường kính và chiều dài chính, tấm cách nhiệt có thể che bề mặt nóng nhưng gây cản trở việc vận hành hoặc bảo trì. Một mẫu có thể sử dụng được cần trả lời bốn câu hỏi:
Do đó, quy trình đo đạc nên bắt đầu với ranh giới cách nhiệt, không phải với thước dây.
Quyết định nơi tấm phủ bắt đầu và kết thúc. Đánh dấu các điểm này trên bản vẽ hoặc trực tiếp trên ảnh. Ranh giới phải rõ ràng xung quanh mọi kết nối với đường ống liền kề, lớp cách nhiệt cố định hoặc một phần có thể tháo rời khác.
Đối với van, tấm cách nhiệt chỉ có thể che thân van, hoặc nó có thể bao gồm cả mặt bích và một phần của đường ống liền kề. Đối với bộ lọc, nó có thể che thân trong khi để hở kẹp nắp và lỗ thoát nước. Đối với thùng chứa, nó có thể được chia thành áo thân và nắp đậy riêng biệt.

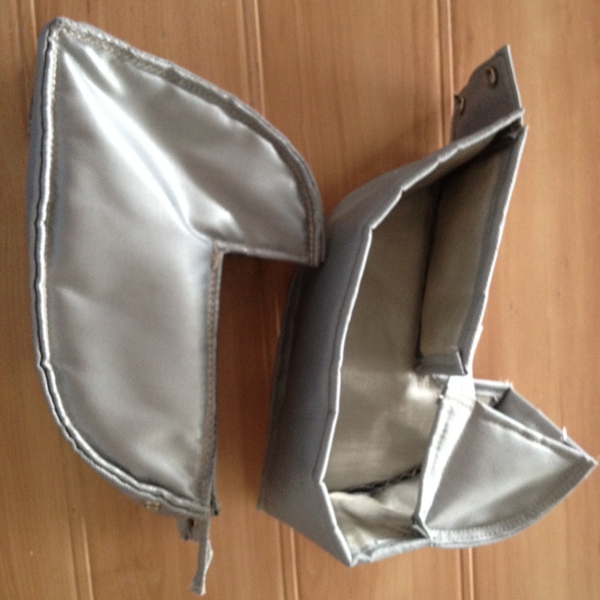

Khi cần nhiều mảnh, hãy gán một tên hoặc số bộ phận đơn giản cho mỗi phần. Điều này giúp dễ dàng khớp các phép đo, bản vẽ và ảnh trong quá trình sản xuất hơn.
Sử dụng milimét hoặc inch một cách nhất quán. Ghi rõ đơn vị trên mỗi tờ. Không trộn lẫn các đơn vị trong cùng một bảng kích thước.

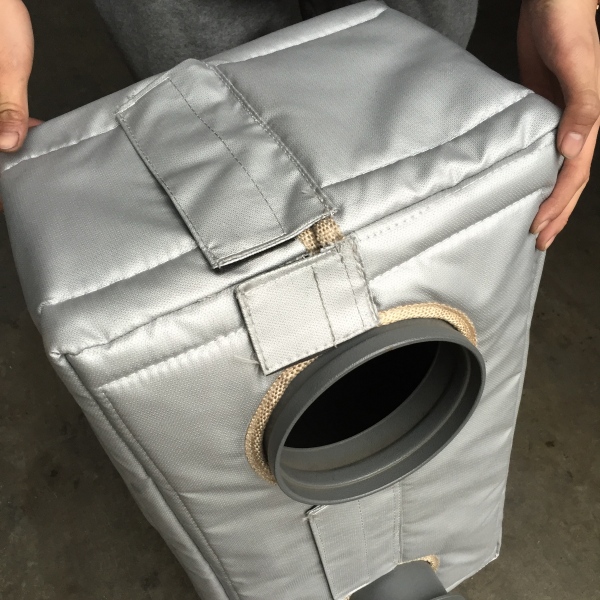

| Phép đo | Những gì cần ghi lại | Tại sao nó quan trọng |
|---|---|---|
| Chiều dài tổng thể | Khoảng cách giữa hai cạnh tấm cách nhiệt dự kiến | Xác định phạm vi bao phủ dọc theo thiết bị hoặc đường ống |
| Chiều rộng tổng thể | Kích thước tối đa từ bên này sang bên kia bên trong ranh giới cách nhiệt | Ghi lại vỏ, mặt bích và các phần nhô ra rộng hơn thân chính |
| Chiều cao tổng thể | Kích thước từ thấp nhất đến cao nhất, bao gồm cả các phần nhô ra cố định | Giúp thiết lập lớp bao bọc hoàn thiện và cách sắp xếp tấm |
| Đường kính ngoài | Đường kính của thành phần trần tại mỗi phần liên quan | Được sử dụng cho thân hình trụ, đường ống, mặt bích và bình chứa |
| Chu vi | Được đo xung quanh bề mặt thực tế nơi tấm cách nhiệt sẽ đặt | Hữu ích khi một thành phần không tròn hoàn hảo hoặc khả năng tiếp cận bị hạn chế |
| Kích thước kết nối | Đường kính ngoài của ống, đường kính mặt bích và vị trí kết nối | Xác định các lỗ mở và phần chuyển tiếp sang lớp cách nhiệt liền kề |
| Khoảng hở | Không gian trống giữa thiết bị và các cấu trúc gần đó | Xác định xem tấm phủ có thể được quấn, buộc dây và tháo rời hay không |
Đo thiết bị trần trừ khi tấm chăn mới sẽ được lắp đặt đè lên một lớp hiện có. Nếu một lớp khác vẫn được giữ nguyên, hãy nêu rõ đường kính ngoài và độ dày hoàn thiện của lớp đó.
Điểm nhô ra là bất kỳ bộ phận nào kéo dài xuyên qua hoặc vượt ra ngoài hình dạng chính của tấm chăn. Các ví dụ phổ biến bao gồm thân van, tay cầm, bộ truyền động, đồng hồ đo, cảm biến, cáp, giá đỡ, vấu nâng, ống xả, lỗ thông hơi và các ống nhánh nhỏ.
Đối với mỗi điểm nhô ra, hãy ghi lại:
Đừng mô tả một điểm nhô ra chỉ đơn giản là nằm bên trái hoặc bên phải. Hướng nhìn có thể thay đổi giữa các bức ảnh. Hãy sử dụng một tham chiếu có nhãn, chẳng hạn như phía đầu vào, phía đầu ra, đường tâm trên cùng hoặc mặt bích.
Hình học của van thay đổi tùy theo loại van, cấp áp suất, kết nối đầu cuối và cách bố trí bộ truyền động. Chỉ riêng kích thước danh nghĩa của ống hoặc van không xác định được hình dạng bên ngoài.
Đối với áo cách nhiệt van tùy chỉnh, hãy thu thập các kích thước sau:
Nêu rõ liệu tay quay hoặc bộ truyền động có phải nằm bên ngoài lớp cách nhiệt hay không. Hầu hết các tấm phủ van yêu cầu một lỗ mở có hình dạng xung quanh thân hoặc nắp van, nhưng cách bố trí chính xác phụ thuộc vào thiết bị thực tế.
Để biết ví dụ về các cấu trúc hoàn thiện, hãy xem áo cách nhiệt van có thể tháo rời.
Ghi lại đường kính ngoài của ống và chiều dài cách nhiệt yêu cầu. Lưu ý bất kỳ mối hàn, kẹp, giá đỡ, tấm nhận dạng hoặc thiết bị đo đạc nào trong khu vực tấm chăn. Nếu ống đã có lớp cách nhiệt cố định bên cạnh phần có thể tháo rời, hãy đo đường kính ngoài của lớp cách nhiệt đó để tấm phủ mới có thể khớp đúng với nó.
Ghi lại đường kính ngoài của ống, góc khuỷu tay, bán kính đường tâm nếu biết và chiều dài thẳng khả dụng ở mỗi đầu. Một bức ảnh chụp vuông góc với khuỷu tay sẽ rất hữu ích. Khi khuỷu tay ở gần tường hoặc ống khác, hãy bao gồm cả khoảng hở tối thiểu.
Ghi lại đường kính ngoài của mặt bích, độ dày mặt bích, phần nhô ra của bu lông và tổng chiều dài giữa hai mặt của cặp mặt bích. Cho biết liệu tấm chăn chỉ nên bao phủ các mặt bích hay cũng nên chồng lên lớp cách nhiệt của ống liền kề.
Nếu mặt bích cần kiểm tra thường xuyên, hãy xác định hướng mở ưu tiên. Phần đóng phải có thể tiếp cận được sau khi lắp đặt và không được đặt sát tường, sàn nhà hoặc đường ống lân cận.
Các bộ lọc và lưới lọc cần được mở thường xuyên để vệ sinh hoặc thay thế phần tử lọc. Kiểu dáng tấm cách nhiệt nên tuân theo phương pháp bảo trì thay vì coi thiết bị là một bình chứa kín duy nhất.
Ghi lại đường kính thân, chiều dài thân, đường kính nắp hoặc vỏ, độ sâu nắp, cách bố trí kẹp, vị trí đầu vào và đầu ra, vị trí xả, vị trí đồng hồ đo áp suất và chi tiết giá đỡ. Nêu rõ những bộ phận nào được tháo ra trong quá trình bảo trì thông thường.
Đối với lưới lọc dạng giỏ hoặc vỏ bộ lọc, việc sử dụng một phần thân và một phần nắp riêng biệt có thể thiết thực hơn. Lưới lọc chữ Y có thể cần một miếng đệm định hình xung quanh nhánh nghiêng và nút xả. Ảnh chụp nên thể hiện thiết bị ở cả trạng thái đã lắp ráp và, nếu có thể, ở vị trí mở để bảo trì thông thường.
Xem trang vỏ cách nhiệt bộ lọc tháo rời tùy chỉnh cho loại sản phẩm này.
Đối với thùng phuy hoặc bình chứa hình trụ, hãy ghi lại đường kính hoặc chu vi thân, chiều cao phần thẳng và hình dạng của đỉnh và đáy. Đo tất cả các vòi, tay cầm, chân đế, kẹp, điểm nâng, đầu ra và các bộ phận điều khiển.
Nêu rõ nắp mở ra, nhấc ra hay được cố định. Nếu bình chứa được nạp liệu, làm sạch hoặc kiểm tra từ phía trên, một nắp đậy riêng biệt có thể thiết thực hơn là một vỏ bọc toàn bộ. Đối với thiết bị đặt trên sàn, hãy đo khoảng cách bên dưới bình chứa và cho biết liệu lớp cách nhiệt có nên dừng lại phía trên đế hay không.
Trang vỏ cách nhiệt thùng phuy tháo rời tùy chỉnh hiển thị quy trình mua hàng cho các ứng dụng thùng phuy.
Ảnh chụp giúp giải thích hình học khó mô tả trong bảng. Chúng nên hỗ trợ các phép đo, không thay thế chúng.
Chụp ít nhất các góc độ sau:
Đặt thước kẻ, thước dây hoặc vật tham chiếu được xác định rõ ràng trong các bức ảnh đã chọn. Giữ máy ảnh vuông góc nhất có thể với bề mặt được hiển thị. Hình ảnh góc rộng chụp quá gần thiết bị có thể làm biến dạng tỷ lệ.
Đánh dấu các chữ cái đo lường trực tiếp trên các bản sao ảnh. Các chữ cái tương tự phải xuất hiện trong bảng kích thước. Ví dụ, A có thể xác định chiều dài tổng thể, B là đường kính chính và C là chiều cao thân van.
Bản vẽ thiết bị có kích thước là điểm khởi đầu tốt nhất khi nó thể hiện chính xác đơn vị đã lắp đặt. Làm nổi bật ranh giới cách nhiệt chính xác và xác định bất kỳ thành phần nào được thêm vào sau khi bản vẽ gốc được ban hành.
Đối với các hình dạng phẳng hoặc phức tạp vừa phải, một mẫu vật lý có thể giúp xác định đường viền. Sử dụng vật liệu tấm ổn định, đánh dấu mặt thiết bị và mặt ngoài, đồng thời xác định tất cả các phần cắt. Một vỏ mẫu cũng có thể được đánh giá, nhưng cần lưu ý các hư hỏng, co ngót hoặc sửa đổi tại hiện trường để chúng không bị sao chép ngoài ý muốn.
Các tệp ba chiều có thể hỗ trợ các dự án phức tạp, nhưng chúng không thay thế thông tin về khả năng tiếp cận bảo trì, vị trí đóng và ranh giới cách nhiệt cần thiết.
Cung cấp kích thước thiết bị thực tế trừ khi báo giá yêu cầu cụ thể kích thước tấm cách nhiệt hoàn thiện. Nhà sản xuất tấm cách nhiệt thường sẽ tính đến độ dày cách nhiệt, cấu trúc đường may, độ chồng lấp và cách bố trí đóng trong quá trình phát triển mẫu.
Nếu nhân viên hiện trường tự thêm dung sai mà không xác định rõ, cùng một dung sai có thể bị thêm hai lần. Điều này có thể tạo ra vỏ bọc quá khổ, các lỗ mở bị đặt sai vị trí hoặc các chốt đóng bị lỏng.
Bất kỳ dung sai nào đã được bao gồm trong một kích thước phải được viết rõ ràng. Ví dụ, xác định xem chu vi là bề mặt kim loại thực tế, bên ngoài lớp cách nhiệt hiện có hay chu vi vỏ hoàn thiện yêu cầu.
Kích thước xác định hình dạng, nhưng chúng không xác định cấu trúc. Bao gồm thông tin dịch vụ sau đây cùng với bảng đo lường:

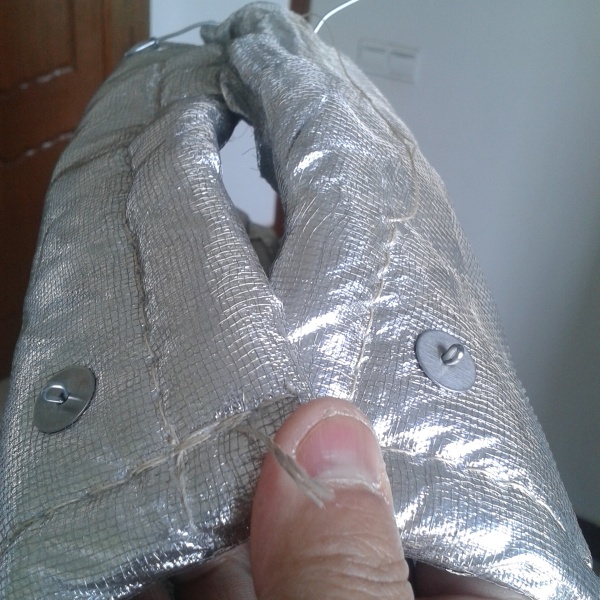

Những chi tiết này giúp xác định loại vải bên ngoài, lớp lót mặt nóng, lõi cách nhiệt, chỉ may và phương pháp buộc. Người mua tìm nguồn cung ứng các thành phần này riêng biệt có thể xem lại vật liệu chăn cách nhiệt có thể tháo rời hướng dẫn.

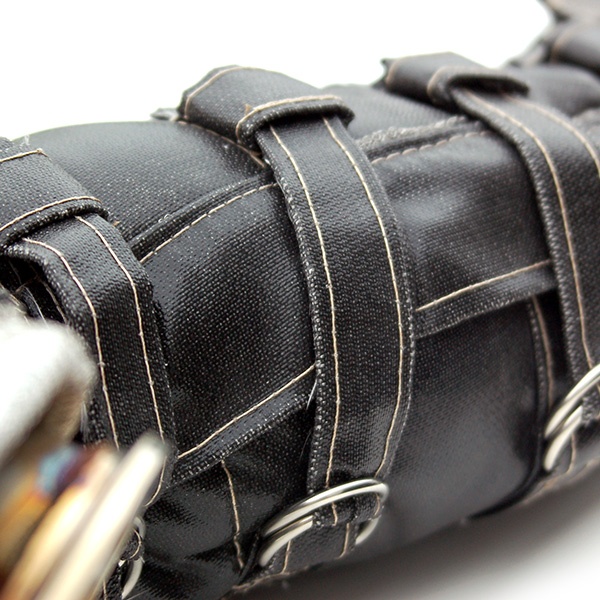

Một mẫu có thể vừa với thiết bị nhưng vẫn khó lắp đặt nếu hướng mở không đúng. Xác định vị trí người lắp đặt có thể đứng, với tay và kéo tấm phủ vào đúng vị trí. Chỉ ra bất kỳ phía nào bị chặn bởi tường, sàn, tấm chắn hoặc thành phần lân cận.
Đối với thiết bị lớn hơn, hãy nêu rõ liệu một người hay nhiều người sẽ lắp đặt chăn. Các tấm phủ nhiều mảnh cần có thứ tự lắp ráp rõ ràng và các dấu hiệu nhận biết tương ứng. Khi cần lắp đặt trên cao, trọng lượng, lối tiếp cận để nâng và giá đỡ tạm thời có thể ảnh hưởng đến thiết kế.

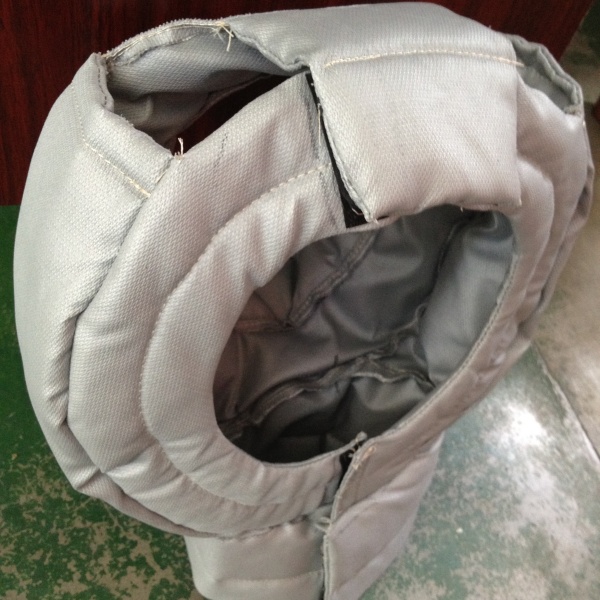

Hệ thống đóng phải vẫn có thể tiếp cận được sau khi chăn đã vào vị trí. Nó cũng nên được giữ cách xa các bộ phận chuyển động và không được cản trở hoạt động của van, tay cầm hoặc các điểm kiểm tra.
Kích thước danh nghĩa là một ký hiệu hệ thống và có thể không bằng đường kính ngoài đo được. Hãy ghi lại đường kính ngoài thực tế hoặc xác định rõ tiêu chuẩn và kích thước ống áp dụng.
Mặt bích, nắp van, kẹp và giá đỡ thường tạo ra kích thước tối đa. Hãy đo toàn bộ bao bì, sau đó ghi lại phần thân chính riêng biệt.
Kích thước phần cắt mà không có vị trí của nó là không đầy đủ. Hãy đo từ một cạnh cố định, mặt bích hoặc đường tâm để có thể định vị lỗ mở một cách chính xác.
Tấm phủ cần không gian để quấn, chồng lên và đóng lại. Hãy ghi lại khoảng cách đến các bức tường, đường ống, bệ và tấm chắn gần đó.
Ảnh từ các thiết bị khác nhau có thể dễ dàng bị nhầm lẫn. Hãy thêm thẻ thiết bị, số bộ phận hoặc tham chiếu bảng đo lường vào mỗi bộ ảnh.
Nêu rõ những gì đã được đo. Không tự ý thêm không gian cho lớp cách nhiệt, đường may hoặc phần chồng lên.
Trước khi gửi yêu cầu, hãy kiểm tra xem gói tin có chứa:
Khi một số thông tin không có sẵn, hãy đánh dấu là không xác định thay vì ước tính. BSTFLEX có thể xem xét dữ liệu có sẵn và xác định những kích thước còn thiếu nào là cần thiết trước khi phê duyệt mẫu.
Ảnh chụp có thể hỗ trợ việc đánh giá sơ bộ, nhưng thông thường cần có kích thước trước khi sản xuất. Hãy đặt thước dây hoặc thước đo tỷ lệ trong các hình ảnh được chọn và dán nhãn thiết bị từ mọi góc độ liên quan.
Việc đo đạc tại hiện trường phải tuân theo quy trình an toàn của công trường. Hãy ghi lại điều kiện đo kích thước và xác định bất kỳ sự dịch chuyển hoặc giãn nở nhiệt đáng kể nào cần được xem xét.
Cả hai đều có thể hữu ích. Đường kính phù hợp cho các bộ phận tròn đều. Chu vi có thể thiết thực hơn đối với thiết bị đã lắp đặt hoặc các hình dạng không hoàn toàn tròn. Hãy nêu rõ vị trí đo.
Hãy cung cấp kích thước thực tế của thiết bị và liệt kê riêng độ dày lớp cách nhiệt yêu cầu. Nếu tấm cách nhiệt sẽ bao phủ lớp cách nhiệt hiện có, hãy cung cấp kích thước bên ngoài hoàn thiện của lớp đó.
Điều này có thể thực hiện được khi kích thước bên ngoài và các điểm gây cản trở thực sự giống nhau. Hãy so sánh các phép đo thực tế thay vì chỉ dựa vào loại van hoặc kích thước danh nghĩa.
Hãy chuẩn bị một bản phác thảo tay đơn giản với các kích thước được dán nhãn và kết hợp với ảnh chụp từ nhiều góc độ. Một bản phác thảo hiện trường rõ ràng thường hữu ích hơn một bản vẽ cũ không khớp với thiết bị đã lắp đặt.
Vị trí mở phải thuận tiện cho người lắp đặt và nên tránh các bộ phận chuyển động, các điểm kiểm tra rò rỉ và các mặt bị cản trở. Hãy hiển thị không gian làm việc khả dụng trong ảnh chụp và bản vẽ.
Không phải cho mọi dự án. Bản vẽ, phép đo và ảnh chụp thường là đủ. Một mẫu hoặc khuôn mẫu có thể hữu ích cho các thiết bị phức tạp, không đều hoặc đã được sửa đổi trước đó.
BSTFLEX sản xuất các tấm cách nhiệt tháo rời tùy chỉnh cho van, đường ống, mặt bích, bộ lọc, thùng phuy, bộ phận xả và thiết bị công nghiệp. Hãy gửi bảng đo đạc, ảnh chụp, nhiệt độ vận hành, môi trường và số lượng yêu cầu đến sales@pkfiresleeve.com.
Để có cái nhìn tổng quan về phát triển mẫu, cắt, lắp ráp lớp, may và kiểm tra cuối cùng, hãy đọc cách sản xuất tấm cách nhiệt tháo rời.
