Không có một độ dày chuẩn duy nhất cho mọi tấm cách nhiệt tháo rời. Hai tấm phủ lắp đặt trên thiết bị ở cùng một nhiệt độ có thể cần độ dày cách nhiệt khác nhau vì đường kính thiết bị, điều kiện môi trường, khoảng trống sẵn có, vật liệu lõi và hiệu suất bề mặt yêu cầu là khác nhau.
Việc quyết định độ dày hữu ích bắt đầu từ công việc mà tấm cách nhiệt phải thực hiện. Ưu tiên là giảm thất thoát nhiệt, hạ thấp nhiệt độ bề mặt tiếp xúc, bảo vệ linh kiện gần đó, duy trì nhiệt độ quy trình hay lắp đặt cách nhiệt vào không gian hạn chế? Câu trả lời sẽ thay đổi cấu tạo của tấm cách nhiệt.
BSTFLEX sản xuất tấm cách nhiệt tháo rời cho van, đường ống, bộ phận xả, bộ lọc, thùng chứa và thiết bị công nghiệp. Độ dày tấm cách nhiệt có thể được điều chỉnh để phù hợp với thiết bị và điều kiện vận hành thay vì ép buộc mọi ứng dụng vào một cấu tạo tiêu chuẩn duy nhất.
Nhiệt độ vận hành rất quan trọng, nhưng tự nó không thể quyết định độ dày của tấm cách nhiệt. Khuyến nghị về độ dày nên xem xét ít nhất các yếu tố sau:
Thông số kỹ thuật của dự án có thể quy định độ dày lõi danh định, mức thất thoát nhiệt tối đa, nhiệt độ bề mặt ngoài yêu cầu hoặc sự kết hợp của các yêu cầu này. Khi hiệu suất được quy định, độ dày nên được kiểm tra bằng tính toán truyền nhiệt phù hợp thay vì chọn từ biểu đồ chỉ dựa trên nhiệt độ.

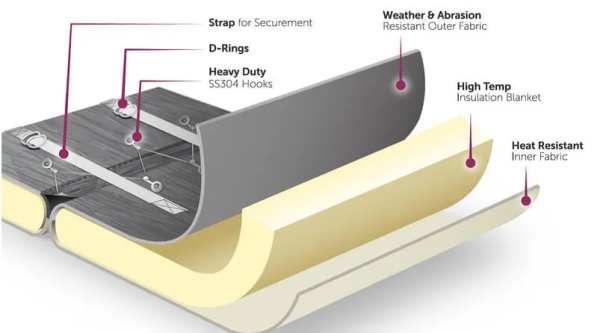

Người mua thường sử dụng từ "độ dày" mà không xác định rõ cái gì đang được đo. Một tấm phủ tháo rời có nhiều lớp, và ba giá trị khác nhau có thể được thảo luận trong một dự án.
| Thuật ngữ độ dày | Ý nghĩa | Tại sao nó quan trọng |
|---|---|---|
| Độ dày lõi danh định | Độ dày quy định của tấm cách nhiệt trước khi lắp ráp và lắp đặt cuối cùng | Được sử dụng để lựa chọn vật liệu và tính toán nhiệt |
| Độ dày tấm cách nhiệt đã lắp ráp | Độ dày xấp xỉ sau khi đã thêm lớp vỏ, lớp lót, đường may và phụ kiện gắn bên trong | Ảnh hưởng đến mẫu thiết kế, mép tấm và việc xử lý |
| Độ dày sau khi lắp đặt | Độ dày sau khi tấm cách nhiệt được lắp vừa vặn, đóng kín và nén cục bộ xung quanh thiết bị | Xác định kích thước bên ngoài hoàn thiện và khoảng trống thực tế |
Tấm cách nhiệt sau khi lắp đặt sẽ không duy trì độ đồng nhất hoàn hảo xung quanh mọi đường may, mép mặt bích hoặc khóa cài. Khi khoảng trống chật hẹp, thiết kế nên xem xét khu vực dày nhất thay vì chỉ dựa vào giá trị lõi danh định.
Khi mục đích là tiết kiệm năng lượng hoặc ổn định nhiệt độ quy trình, giá trị quan trọng là dòng nhiệt từ thiết bị cách nhiệt trong điều kiện vận hành và môi trường dự kiến. Tăng độ dày lõi thường làm giảm truyền nhiệt, nhưng mỗi lớp bổ sung chỉ mang lại sự cải thiện nhỏ dần. Chi phí vật liệu, kích thước tấm cách nhiệt, trọng lượng và không gian lắp đặt cũng tăng lên.
Do đó, độ dày kinh tế không tự động là cấu tạo dày nhất có thể may được. Đó là cấu tạo mang lại kết quả nhiệt yêu cầu ở kích thước lắp đặt và chi phí dự án thực tế.
Khi bảo vệ nhân sự hoặc các linh kiện gần đó là mối quan tâm chính, dự án có thể quy định nhiệt độ bề mặt tấm cách nhiệt tối đa. Điều này nên được đánh giá bằng cách sử dụng nhiệt độ thiết bị thực tế, nhiệt độ môi trường, sự lưu thông không khí, hướng của tấm cách nhiệt và các đặc tính bề mặt.
Kết quả nhiệt độ bề mặt đo được trong không khí tĩnh trong nhà không nên được áp dụng cho điều kiện ngoài trời có gió, mưa hoặc ánh nắng trực tiếp. Các điều kiện thử nghiệm hoặc tính toán cần phải được nêu rõ.
Một số van, linh kiện ống xả và cụm thiết bị xử lý được lắp đặt gần các tấm bảo vệ, tường, sàn hoặc đường ống lân cận. Một lớp chăn cách nhiệt dầy có thể cung cấp khả năng cách nhiệt tốt trên lý thuyết nhưng lại không thể lắp đặt, đóng hoặc tháo rời.
Các dự án có khoảng trống hẹp có thể yêu cầu lớp lõi mỏng hơn với hiệu suất nhiệt tốt hơn, chăn cách nhiệt phân đoạn, chỉ giảm chiều dày tại vị trí bị hạn chế, hoặc thay đổi vị trí đóng. Bất kỳ sự giảm chiều dày cục bộ nào cũng cần phải được xem xét vì nó có thể tạo ra khu vực nóng hơn trên bề mặt nắp hoàn thiện.
Xylanh gia nhiệt máy ép phun, bộ lọc gia nhiệt, thùng chứa và các thiết bị quy trình khác có thể cần cách nhiệt để giảm chu kỳ hoạt động hoặc duy trì nhiệt độ sản phẩm. Trong các ứng dụng này, công suất bộ gia nhiệt, chu kỳ vận hành, thời gian gia nhiệt và yêu cầu tiếp cận có thể quan trọng tương đương với nhiệt độ bề mặt tối đa.
Hai vật liệu cách nhiệt có cùng độ dày danh nghĩa không nhất thiết cung cấp hiệu suất nhiệt như nhau. Giá trị có liên quan là độ dẫn nhiệt của vật liệu trong khoảng nhiệt độ dự kiến, cùng với khối lượng riêng, đặc tính nén và độ ổn định lâu dài.
Thảm sợi thủy tinh châm kim được sử dụng rộng rãi trong các vỏ bọc công nghiệp linh hoạt vì nó có thể cắt, xếp lớp và may thành các hình dạng không đều. Nó phù hợp cho nhiều ứng dụng chịu nhiệt chung khi chủng loại được chọn phù hợp với nhiệt độ vận hành. Độ dày cuối cùng nên tính đến sự nén tại các điểm chần, đường may và các góc uốn hẹp.
Thảm silica châm kim được lựa chọn ở những nơi yêu cầu phần lõi chịu nhiệt độ cao hơn nhưng vẫn giữ được cấu trúc châm kim linh hoạt. Thành phần vật liệu, khối lượng riêng và độ dày hiện có nên được xác nhận thay vì giả định rằng mọi thảm silica đều có hiệu suất như nhau.
Cách nhiệt sợi gốm có thể được xem xét cho các điều kiện vận hành ở nhiệt độ cao khắt khe hơn. Thiết kế chăn cách nhiệt vẫn cần lót mặt nóng, vỏ ngoài, chỉ may và cơ cấu đóng phù hợp. Phần lõi chịu nhiệt độ cao không tự động làm cho toàn bộ cụm lắp ráp phù hợp với cùng mức nhiệt độ đó.
Vật liệu cách nhiệt linh hoạt hiệu suất cao có thể giúp ích ở những nơi bị hạn chế về không gian hoặc trọng lượng, nhưng việc so sánh nên dựa trên dữ liệu nhiệt của dự án, yêu cầu xử lý và tổng chi phí lắp đặt. Vật liệu mỏng không tự động là lựa chọn tốt nhất nếu nó dễ bị hỏng, khó may hoặc không phù hợp cho việc tháo rời nhiều lần.
BSTFLEX cung cấp các loại lõi cách nhiệt chịu nhiệt độ cao được chọn lọc với nhiều loại vật liệu và độ dày khác nhau. Khả năng cung cấp phụ thuộc vào cấp độ lõi và thông số kỹ thuật của dự án. Mặc khác, người mua tự sản xuất vỏ bọc có thể tham khảo hướng dẫn về vật liệu chăn cách nhiệt tháo rời.
Nhiệt độ sử dụng vật liệu tối đa mô tả khả năng chịu nhiệt trong các điều kiện quy định. Nó không cho người mua biết có bao nhiêu nhiệt lượng sẽ truyền qua chăn cách nhiệt hoặc nhiệt độ bề mặt bên ngoài sẽ là bao nhiêu.
Hiệu suất cách nhiệt phụ thuộc vào toàn bộ cụm lắp ráp. Một vật liệu có thể chịu được mặt nóng nhưng vẫn cần độ dày lớn hơn để đạt được mục tiêu giảm thất thoát nhiệt. Ngược lại, lớp lõi dày hơn không thể bù đắp cho lớp vải ngoài, chỉ may hoặc phụ kiện kẹp giữ không phù hợp với điều kiện tiếp xúc.
Nhiệt độ làm việc liên tục và nhiệt độ đỉnh trong thời gian ngắn nên được cung cấp riêng biệt. Ngọn lửa trực tiếp, rò rỉ khí thải, bắn tóe kim loại nóng chảy và nhiệt bức xạ từ nguồn lân cận là các điều kiện khác nhau và không nên được xử lý như tiếp xúc bề mặt thông thường.
Sự truyền nhiệt từ thân van nhỏ không giống với sự truyền nhiệt từ một bình chứa phẳng lớn ở cùng nhiệt độ. Độ cong, diện tích bề mặt, hướng đặt và luồng không khí cục bộ đều ảnh hưởng đến kết quả.
Độ dày của chăn cách nhiệt cũng làm thay đổi kích thước bên ngoài hoàn thiện. Trên một ống nhỏ, việc thêm lớp cách nhiệt xung quanh toàn bộ chu vi có thể làm tăng tỷ lệ phần trăm lớn về đường kính ngoài. Điều này có thể ảnh hưởng đến kẹp, tấm bảo vệ, lối đi và khoảng cách đến các đường ống lân cận.
Đối với bộ lọc hoặc thùng chứa lớn, cùng một độ dày danh nghĩa có thể tạo ra một tấm panel nặng, khó tháo rời nguyên khối. Việc chia vỏ bọc thành các phần có dán nhãn có thể cải thiện khả năng thao tác mà không làm thay đổi độ dày lõi đã chọn.
Tính toán nhiệt thường bắt đầu với một lớp cách nhiệt đồng đều, nhưng vỏ bọc dạng may bao gồm các phần chồng lên nhau, đường may, vị trí cắt mở, điểm chần và phụ kiện kẹp giữ. Những chi tiết này giúp giữ chăn cách nhiệt liền khối và cho phép tháo rời, tuy nhiên chúng cũng có thể ảnh hưởng đến độ dày cục bộ.
Những ảnh hưởng này đặc biệt quan trọng đối với van, mặt bích và thiết bị có nhiều điểm xuyên qua. Thiết kế áo cách nhiệt van tháo rời nên đảm bảo khả năng tiếp cận ty van, tay cầm hoặc bộ truyền động trong khi vẫn giữ cho ranh giới cách nhiệt liên tục nhất có thể trong thực tế.
Đo khoảng cách tối thiểu từ thiết bị trần đến mọi vật cản gần đó. Bao gồm tường, sàn, tấm bảo vệ, khay cáp, thép đỡ, đường ống lân cận và các bộ phận chuyển động.
Không gian cần thiết lớn hơn độ dày lõi danh định. Có thể cần dự phòng cho:
Một tấm chăn vừa với khe hở tĩnh nhưng không thể mở hoặc tháo ra thì không phải là thiết kế có thể tháo rời thực tế. Hãy sử dụng quy trình đo lường trong cách đo đạc cho chăn cách nhiệt tháo rời tùy chỉnh trước khi độ dày lõi cuối cùng được phê duyệt.
Các lõi cách nhiệt linh hoạt chứa các khoảng không khí góp phần vào khả năng chịu nhiệt. Độ nén quá mức làm giảm độ dày và có thể làm thay đổi hiệu suất. Độ nén có thể xảy ra tại các đường may, dưới dây đai, xung quanh các bán kính nhỏ hoặc khi chăn được tạo mẫu quá chật.
Mục đích của khóa đóng là giữ chăn chắc chắn, không phải để ép chặt nó vào thiết bị. Nếu một tấm phủ liên tục cần lực quá mạnh để đóng, hãy kiểm tra kích thước thiết bị, mẫu, độ chồng lấp và độ dày lõi thay vì chỉ đơn giản là siết chặt phần cứng.
Đối với sản xuất lặp lại, mẫu được phê duyệt phải xác định cách kiểm tra độ dày chăn. Điểm kiểm tra, phương pháp đo và dung sai chấp nhận được phải nhất quán vì một tấm chăn mềm có thể cho các kết quả đọc khác nhau dưới các áp lực khác nhau.
Một phần cách nhiệt dày có thể được xây dựng từ nhiều lớp. Nhiều lớp có thể giúp việc cắt và lắp ráp dễ dàng hơn và có thể giảm khả năng các mối nối thẳng hàng xuyên suốt toàn bộ độ dày. Chúng cũng có thể cho phép kết hợp các vật liệu khác nhau khi dự án yêu cầu.
Việc xếp lớp phải được kiểm soát. Các lớp không được cố định có thể dịch chuyển, dồn lại hoặc tách rời trong quá trình xử lý. Thiết kế phải chỉ định hướng lớp, vị trí mối nối, phần đính kèm bên trong và cách lõi được giữ bên trong vỏ.
Sử dụng nhiều lớp hơn không tự động cải thiện kết quả nếu cụm lắp ráp hoàn thiện bị nén mạnh hoặc lắp không vừa vặn.
| Điều kiện dự án | Hướng thiết kế khả thi | Thông tin cần thiết |
|---|---|---|
| Giảm thất thoát nhiệt là mục tiêu chính | Tính toán loại lõi và độ dày dựa trên lưu lượng nhiệt yêu cầu | Nhiệt độ bề mặt, điều kiện môi trường xung quanh, kích thước thiết bị và mục tiêu giảm thất thoát nhiệt |
| Nhiệt độ bề mặt ngoài bị giới hạn | Chọn cụm lắp ráp dựa trên mục tiêu nhiệt độ bề mặt hoặc nhiệt độ tiếp xúc đã nêu | Nhiệt độ mục tiêu, nhiệt độ môi trường, gió và hướng đặt chăn |
| Khe hở bị hạn chế | Xem xét các lõi mỏng hơn, định hình cục bộ hoặc cấu trúc phân đoạn | Các khe hở tối thiểu, hình ảnh và hướng tháo dỡ |
| Chăn được tháo ra thường xuyên | Cân bằng độ dày nhiệt với việc xử lý, kích thước tấm và khả năng giữ lõi | Chu kỳ bảo trì, khả năng tiếp cận của người lắp đặt và trọng lượng tấm chấp nhận được |
| Thiết bị có độ rung mạnh | Kiểm soát sự dịch chuyển lõi, chần bông và độ an toàn của khóa đóng | Nguồn rung, vị trí lắp đặt và chu kỳ dịch vụ |
| Thiết bị không đều có nhiều điểm xuyên thấu | Sử dụng các phần định hình và các phần chồng lấp có kiểm soát thay vì một tấm phủ cồng kềnh | Kích thước chi tiết, hình ảnh và các điểm tiếp cận |
Khi thông số kỹ thuật của dự án yêu cầu tiêu chuẩn cách nhiệt công nghiệp hoặc phương pháp tính toán quy định, các yêu cầu đó sẽ kiểm soát việc lựa chọn. Không thay thế tính toán kỹ thuật bắt buộc bằng biểu đồ độ dày chung trên mạng.
Để nhận được đề xuất và báo giá hữu ích, hãy cung cấp:
Đối với một dự án tùy chỉnh mới, trangnhà sản xuất tấm cách nhiệt tháo rời tùy chỉnhgiải thích các lộ trình bản vẽ, vật liệu và sản xuất có sẵn từ BSTFLEX.
Cùng một nhiệt độ vận hành có thể yêu cầu các độ dày khác nhau cho các kích thước thiết bị, điều kiện môi trường và mục tiêu hiệu suất khác nhau.
Một lõi có thể chịu được nhiệt độ nhưng vẫn quá mỏng để đáp ứng kết quả nhiệt yêu cầu.
Độ dày lõi làm tăng bao bì bên ngoài của tấm cách nhiệt và có thể gây cản trở các tấm chắn, lối đi, giá đỡ hoặc thiết bị liền kề.
Một mối nối chặt không thể thay thế cho một khuôn mẫu chính xác. Việc nén quá mức có thể làm giảm độ dày sau khi lắp đặt và tạo ra hiệu suất không đồng đều.
Khoảng hở cục bộ và hình học có thể yêu cầu các phần tấm cách nhiệt riêng biệt hoặc thay đổi độ dày có kiểm soát. Những thay đổi này nên được ghi lại thay vì thực hiện tùy tiện trong quá trình lắp đặt.
Vỏ, lớp lót, đường may và phần cứng cũng ảnh hưởng đến kích thước hoàn thiện và khả năng phục vụ. Cần xem xét toàn bộ cấu trúc.
Không có độ dày tiêu chuẩn chung cho mọi ứng dụng. Các dự án nên chọn độ dày dựa trên vật liệu lõi, nhiệt độ thiết bị, điều kiện môi trường, mục tiêu hiệu suất, hình học và khoảng hở sẵn có.
Độ dày bổ sung thường làm giảm sự truyền nhiệt khi vật liệu và cách lắp đặt vẫn phù hợp, nhưng sự cải thiện không theo đường thẳng. Độ dày lớn hơn cũng làm tăng kích thước, trọng lượng, chi phí và khoảng hở lắp đặt.
Việc tạo hình cục bộ có thể thực hiện được, nhưng khu vực bị giảm độ dày có thể trở nên nóng hơn hoặc mất nhiều nhiệt hơn. Thiết kế nên được xem xét thay vì cắt tỉa hoặc nén tấm cách nhiệt trong quá trình lắp đặt.
Dự án cần xác định xem đó là kiểm tra độ dày lõi danh nghĩa, độ dày sau khi lắp ráp hay độ dày sau khi lắp đặt. Lớp vỏ linh hoạt có thể bị nén dưới dụng cụ đo, vì vậy phương pháp và áp suất cần phải nhất quán.
Có, khi sự kết hợp đó phục vụ một mục đích nhiệt hoặc xây dựng xác định. Thứ tự lớp, khả năng tương thích vật liệu, khả năng giữ và tổng độ dày cần được chỉ định.
Khoảng hở phải chứa được toàn bộ tấm cách nhiệt, đường may, phần chồng lên và phần cứng gắn kết, cộng với không gian cần thiết để lắp đặt và tháo dỡ. Hãy đo điểm hẹp nhất và hiển thị các chướng ngại vật gần đó trong ảnh chụp.
Có. Loại lõi và độ dày danh nghĩa có thể được chọn cho dự án, tùy thuộc vào tình trạng sẵn có của vật liệu và yêu cầu chế tạo. Hãy cung cấp mục tiêu nhiệt và không gian sẵn có cùng với yêu cầu báo giá.
Không, trừ khi kích thước tấm cách nhiệt hoàn thiện được yêu cầu cụ thể. Hãy cung cấp kích thước thiết bị thực tế và xác định bất kỳ lớp cách nhiệt hiện có nào. Các khoản chừa cho khuôn mẫu, đường may và phần chồng lên sẽ được xử lý trong quá trình thiết kế tấm cách nhiệt.
Gửi bản vẽ thiết bị, kích thước, nhiệt độ vận hành, điều kiện môi trường, mục tiêu nhiệt, khoảng hở tối thiểu và số lượng yêu cầu đến sales@pkfiresleeve.com. BSTFLEX có thể xem xét ứng dụng và báo giá cấu trúc tấm cách nhiệt có thể tháo rời tùy chỉnh dựa trên thông tin được cung cấp.
