Ống xếp có khóa kéo để lắp đặt cải tạo: Lối tiếp cận, khóa đóng và cách lắp đặt

Việc thay thế một ống thổi máy đã mòn trở nên khó khăn khi không có đầu tự do để luồn vỏ mới vào. Khóa kéo dọc có thể cung cấp một phương pháp lắp đặt khác: mở phần thân vải, đặt nó xung quanh bộ phận hiện có và đóng lại. Lợi ích phụ thuộc vào toàn bộ cụm lắp ráp, chứ không chỉ riêng khóa kéo.

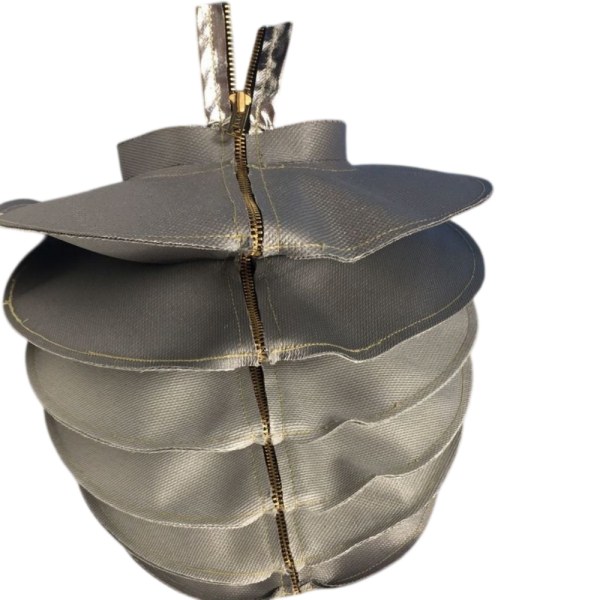

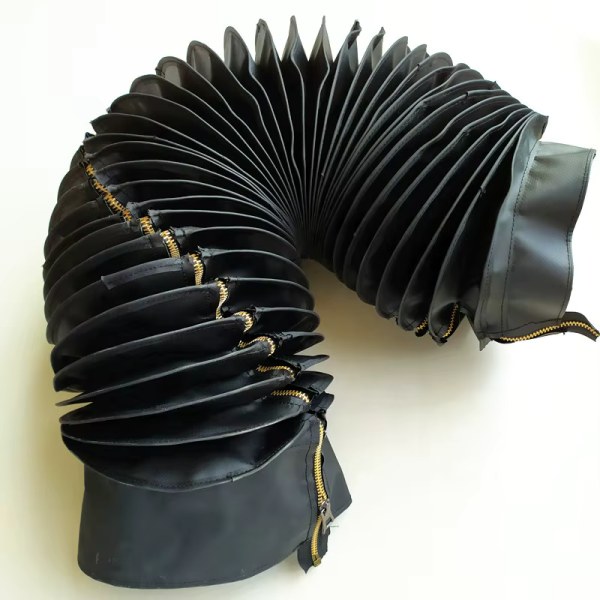

BSTFLEXống xếp ly có khóa kéo mayChúng được chế tạo cho các ứng dụng yêu cầu bảo vệ có thể tháo rời xung quanh các thanh xi lanh, ốc vít, trục và bộ truyền động. Đối với công việc nâng cấp, câu hỏi đầu tiên là liệu thân vải, các phụ kiện đầu cuối và các bộ phận hỗ trợ bên trong có thể được lắp đặt mà không cần tháo rời các bộ phận mà bạn đang cố gắng tránh hay không.

Có thể lắp đặt ống xếp có khóa kéo mà không cần tháo rời máy không?

Đôi khi, nhưng không phải trong mọi trường hợp. Một nắp mở dọc theo chiều dài của nó vẫn có thể chứa một vòng lắp đặt kín hoặc một thanh dẫn hướng bên trong không thể luồn qua trục hiện có. Các tấm chắn gần đó cũng có thể ngăn cản việc tiếp cận khóa kéo hoặc các chốt ở đầu.

Trước khi đặt hàng, hãy xác định những bộ phận máy nào phải được giữ nguyên trạng và những bộ phận che hoặc giá đỡ nào có thể được tháo rời theo quy trình bảo trì đã được phê duyệt. Sử dụng thông tin đó để kiểm tra cấu trúc ống thổi được đề xuất.

Chọn vị trí khóa kéo từ phía bảo trì.

Vị trí khóa kéo thuận tiện nhất trên một tấm phủ rời có thể trở nên khó tiếp cận sau khi đã lắp đặt bộ phận xếp ly. Hãy thể hiện mặt bảo dưỡng trên bản vẽ máy, bao gồm không gian cần thiết cho bàn tay, con trượt và các dụng cụ được sử dụng trên các chốt cuối.

Đối với nắp tròn, hãy đánh dấu vị trí mở trên hình chiếu cạnh và nêu rõ hướng nhìn. Đối với nắp hình chữ nhật, hãy xác định mặt cụ thể và mối quan hệ của nó với khung lắp đặt. Đồng thời, chỉ ra vị trí thanh trượt khi nắp được đóng hoàn toàn.

Kiểm tra vị trí so với môi trường làm việc thực tế. Một nắp đậy nằm ngay bên dưới luồng phoi hoặc cửa thoát chất làm mát có thể cần hướng khác hoặc biện pháp bảo vệ bổ sung. Một lỗ mở thuận tiện ở giữa hành trình có thể bị cản trở tại vị trí bảo trì được chỉ định.

Khi đề xuất sử dụng vạt bảo vệ, hãy kiểm tra độ chồng lên nhau và khoảng hở của nó trong suốt quá trình vận động. Vạt bảo vệ không được bị kẹt giữa các nếp gấp, vướng vào các chi tiết kim loại liền kề hoặc cản trở việc tiếp cận khóa kéo.

Chỉ định các đầu nối có thể bảo trì được.

Trên nắp gắn cổ áo, hãy xác định bề mặt tiếp nhận, vị trí khớp cổ áo có thể sử dụng và vị trí kẹp. Kiểm tra xem kẹp có thể mở và tháo ra xung quanh bộ phận đã lắp đặt hay không. Đảm bảo vẫn có thể tiếp cận cơ chế siết chặt của nó, và giữ cho kẹp không bị vướng vào các nếp gấp và điểm kết thúc khóa kéo trừ khi thiết kế đã được phê duyệt quy định khác.

Trên nắp có mặt bích, hãy chỉ rõ cách gắn cả phần vải ở đầu và tấm đỡ. Mặt bích vải bị tách rời kết hợp với tấm đỡ liền khối khó tiếp cận có thể vẫn gây khó khăn cho việc thay thế. Thống nhất các bộ phận nào sẽ được sử dụng lại và các bộ phận nào thuộc về cụm ống thổi mới.

Các đầu nối phải khớp với nắp mà không làm xoắn hoặc kéo lệch các cạnh khóa kéo. Không sử dụng thêm lực kẹp để bù cho phần cổ áo không vừa khít. Kích thước lắp đặt và yêu cầu siết chặt phải tuân theo bản vẽ và hướng dẫn phần cứng đã được phê duyệt.

Các bộ phận dẫn hướng bên trong cần được chú ý như các bộ phận lắp đặt. Hãy nêu rõ liệu vít hoặc trục được bảo vệ có quay hay không, và hỏi xem làm thế nào để ống thổi không bị vướng vào chúng. Bất kỳ bộ phận dẫn hướng hoặc giá đỡ nào cần thiết cho hoạt động cũng phải có phương pháp lắp đặt thực tế.

Chọn phương án đóng phù hợp với yêu cầu truy cập

Khóa kéo nối các cạnh dọc của tấm che được thiết kế dạng chia đôi. Xác nhận xem nó có cần phải tách rời hoàn toàn để lắp đặt hay chỉ cần mở đủ để thực hiện một nhiệm vụ kiểm tra cụ thể. Điểm bắt đầu, hướng mở và vị trí tiếp cận khóa kéo cần được thống nhất trước khi sản xuất.

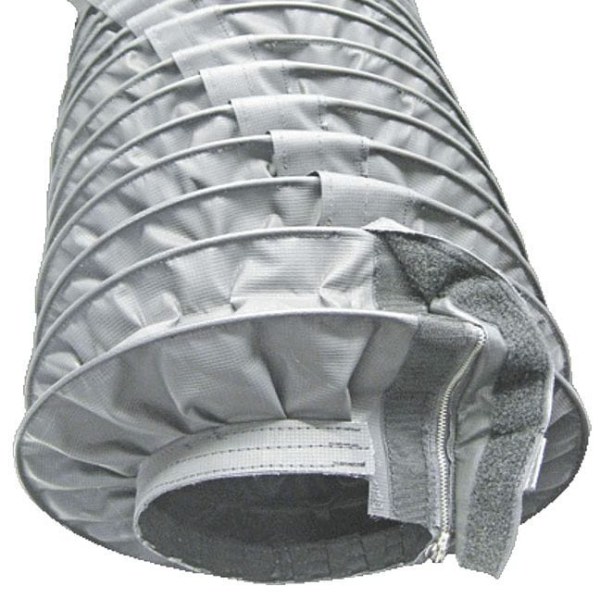

Có thể xem xét sử dụng khóa dán hoặc khóa bấm khi cần một kiểu mở khác. Tuy nhiên, không nên coi chúng là có thể thay thế cho khóa kéo: độ chồng chéo, khoảng cách gắn kết, khả năng tiếp xúc với chất gây ô nhiễm và hình dạng gói khi gấp lại có thể khác nhau. Hãy so sánh các kiểu lắp ráp được đề xuất thay vì chỉ lựa chọn dựa trên tốc độ mở của một mẫu rời.

Tương tự, cấu trúc có thể tháo rời không cần thiết cho mọi ứng dụng. Trong trường hợp có thể lắp đặt nắp đậy kín trong quá trình lắp ráp thiết bị và việc mở nắp thường xuyên là không cần thiết, hãy đánh giá phương án đó trong phạm vi...dòng sản phẩm ống thổi may theo yêu cầuHãy chỉ định một khe hở dọc khi nó giải quyết được vấn đề lắp đặt hoặc bảo trì thực tế.

Kiểm tra khả năng cử động khi khóa kéo được đóng hoàn toàn.

Vỏ bọc lắp thêm phải vừa khít trong điều kiện hoạt động, với khóa được cài chặt và cả hai đầu được cố định. Đánh giá khoảng hở xung quanh bộ phận được bảo vệ, bên cạnh thanh trượt và xung quanh bên ngoài các nếp gấp. Chiều rộng vải của vỏ bọc khi mở không quyết định khoảng hở khi lắp đặt.

Cung cấp khoảng cách lắp đặt ngắn nhất và dài nhất giữa các điểm tham chiếu lắp đặt giống nhau. Bao gồm riêng bất kỳ vị trí bảo trì xác định hoặc yêu cầu di chuyển bổ sung nào.hướng dẫn đo kích thước ống xếp may theo yêu cầuBài viết giải thích cách ghi lại các chiều dài này và phân biệt phần thân mềm dẻo với các đầu nối.

Không nên kéo khóa để mở hé, căng chặt tấm phủ hoặc ép các nếp gấp vào không gian nhỏ hơn để tăng thêm phạm vi di chuyển. Sau khi lắp ráp, sản phẩm phải đảm bảo phạm vi di chuyển cần thiết trong giới hạn cho phép.

Đối với các vật che kín hoặc chuyển động nhanh, hãy yêu cầu xem xét lại quy trình thông gió. Khóa kéo là một tính năng để tiếp cận, chứ không phải là một lỗ thông hơi cụ thể. Bất kỳ phương án thông gió nào cũng nên được lựa chọn dựa trên điều kiện ô nhiễm.

Xem xét chất liệu vải và khóa cài như một khối thống nhất.

Trước khi chọn loại vải, cần xác định rõ môi trường hoạt động. Bao gồm các chi tiết về chất làm mát hoặc dung dịch vệ sinh, tiếp xúc với dầu, các hạt mài mòn, mảnh vụn nóng, nhiệt bức xạ và tần suất uốn cong dự kiến. Mô tả chung chung như “nhiệt độ cao” hoặc “chống dầu” sẽ không giải quyết được những câu hỏi quan trọng trong quá trình lựa chọn.

Đối với các ứng dụng tiếp xúc với nhiệt, cần xem xét kỹ lớp phủ, vải nền, chỉ may, dây kéo, các chi tiết buộc và phụ kiện đầu cuối. Chỉ riêng vải chịu nhiệt hoặc các chi tiết dây kéo bằng kim loại không đủ để đảm bảo khả năng chịu nhiệt của toàn bộ tấm phủ.

Không nên cho rằng khóa kéo được may kín sẽ tạo ra lớp niêm phong chống thấm chất lỏng. Trong trường hợp cần phun chất làm mát, rửa trôi hoặc ngăn chặn các hạt mịn, hãy nêu rõ các yêu cầu về khả năng tiếp xúc và chấp nhận để các đường may, khóa kéo, các đầu khóa và bất kỳ lỗ thông hơi nào có thể được đánh giá như một hệ thống.

Việc tiếp xúc với các mảnh vụn lớn hoặc sắc nhọn có thể đòi hỏi cấu trúc bảo vệ khác hoặc lớp chắn bổ sung. Hãy mô tả chính xác các mảnh vụn thay vì coi mọi loại ống thổi bằng vải đều phù hợp với mọi thao tác gia công.

Lập kế hoạch lắp đặt và kiểm tra trước khi đưa vào sử dụng.

Việc lắp đặt phải được thực hiện bởi nhân viên được ủy quyền, sử dụng quy trình bảo trì máy và bản vẽ ống thổi đã được phê duyệt. Trước khi tiến hành công việc, cần cách ly nguồn điện nguy hiểm, kiểm soát năng lượng tích trữ, cố định các bộ phận để tránh chuyển động ngoài ý muốn và xác minh tình trạng an toàn. Việc mở khóa kéo không làm cho cơ cấu đang hoạt động trở nên an toàn để bảo dưỡng.

Trước khi tháo nắp cũ, hãy ghi nhớ hướng lắp đặt, cách bố trí và bất kỳ vết cọ xát hoặc hư hỏng nào. Làm sạch khu vực xung quanh bằng phương pháp phù hợp với thiết bị để tránh mảnh vụn rơi vào bộ phận được bảo vệ.

Trong quá trình lắp đặt, giữ cho phần thân vải không bị xoắn và căn chỉnh các cạnh khớp nối. Không sử dụng thanh trượt để kéo phần vải quá nhỏ hoặc bị lệch khỏi vị trí xung quanh bộ phận. Khi gặp sự cố khi đóng, hãy dừng lại và kiểm tra xem có vải bị kẹt, mảnh vụn hoặc vị trí không chính xác hay không, thay vì dùng thêm lực.

Trước khi đưa vào sử dụng trở lại, hãy xác nhận rằng cả hai đầu đều được cố định chắc chắn, khóa kéo đã được kéo hết, các bộ phận lỏng lẻo đã được loại bỏ và khoảng cách an toàn theo quy định đã được đảm bảo. Lắp đặt lại các bộ phận bảo vệ cần thiết và tuân theo quy trình đã được phê duyệt của địa điểm để kiểm tra bất kỳ chuyển động có kiểm soát nào. Giữ cho nhân viên tránh xa các bộ phận chuyển động; cách ly thiết bị một lần nữa trước khi thực hiện điều chỉnh.

Kiểm tra xem các nếp gấp có bị nén đều không, phần đóng có thẳng hàng không và lớp phủ có bị vướng vào các thiết bị xung quanh không. Kiểm tra xem có hiện tượng cọ xát, kéo bất thường hoặc biến dạng do gió gây ra trước khi nghiệm thu việc lắp đặt. Không nên cho rằng lớp phủ chống ô nhiễm bằng vải có thể thay thế việc bảo vệ an toàn cho nhân viên.

Giữ cho bộ phận đóng mở hoạt động tốt

Trong quá trình bảo trì định kỳ, hãy kiểm tra độ ăn khớp của khóa kéo, con trượt, đường may, các mối nối cuối và khu vực lắp đặt. Tìm kiếm các mảnh vụn bị kẹt, băng dính bị rách, các nếp gấp bị hư hỏng hoặc dấu hiệu cho thấy tấm phủ đã bị kéo quá mức cho phép.

Chỉ sử dụng các sản phẩm tẩy rửa và chất bôi trơn đã được phê duyệt cho loại khóa kéo và chất liệu vải đã chọn. Khóa kéo thường xuyên khó sử dụng cần được kiểm tra độ thẳng hàng, mức độ bẩn và khả năng tiếp cận, chứ không chỉ đơn giản là kéo mạnh hơn. Thiết lập khoảng thời gian kiểm tra theo nhiệm vụ của thiết bị và môi trường hoạt động, thay vì cho rằng một khoảng thời gian phù hợp với mọi máy móc.

Những câu hỏi mà người mua thường hỏi về ống thổi trang bị thêm

Có thể thêm khóa kéo vào một ống xếp ly kín hiện có không?

Có thể thực hiện được sau khi xem xét kết cấu, nhưng việc cắt một khe hở không phải là giải pháp tương đương. Lỗ mở đề xuất cần được gia cố cạnh phù hợp, có các mối nối ở hai đầu và sự thẳng hàng của nắp đậy, và bất kỳ bộ phận hỗ trợ bên trong nào cũng phải giữ nguyên chức năng. Vui lòng gửi ảnh và chi tiết kết cấu trước khi sửa đổi nắp đậy.

Có thể lắp ống xếp có khóa kéo xung quanh cần xi lanh thủy lực đã được lắp đặt không?

Chúng có thể được xem xét khi khe hở vải, các điểm lắp đặt ở hai đầu và khả năng tiếp cận để bảo dưỡng cho phép lắp đặt xung quanh thanh. Xác nhận các bề mặt tiếp nhận và đường lắp ráp ở cả hai đầu; chỉ riêng khóa kéo không đảm bảo rằng không cần phải tháo rời bất kỳ bộ phận nào của xi lanh.

Liệu sản phẩm thay thế có cần phải sao chép vị trí khóa kéo cũ không?

Không nhất thiết. Hãy giữ nguyên vị trí hiện tại làm tham chiếu, nhưng báo cáo bất kỳ vấn đề nào về khả năng tiếp cận, tích tụ phôi hoặc ma sát. Vị trí được điều chỉnh cần được kiểm tra so với bố trí lắp đặt và hành trình tối đa trước khi được chấp thuận.

Yêu cầu thiết kế ống xếp ly có khóa kéo tùy chỉnh cho dự án cải tạo.

Hãy gửi ảnh chụp quá trình lắp đặt, thể hiện mặt bên của thiết bị, hình chiếu cạnh của cả hai giá đỡ và bản vẽ kích thước. Bao gồm chiều dài cần thiết khi thu gọn và khi kéo dài, khoảng cách bên trong, khoảng không gian tối đa bên ngoài, vị trí khóa kéo dự kiến ​​và bất kỳ thanh dẫn hướng hoặc giá đỡ nào.

Hãy nêu rõ những bộ phận nào phải được giữ nguyên trong quá trình thay thế, điều kiện vận hành, số lượng và liệu các phụ kiện lắp đặt hiện có có được sử dụng lại hay không. Đối với các dự án OEM, hãy bao gồm phiên bản bản vẽ và trình tự lắp đặt dự kiến.

BSTFLEX có thể đánh giáống xếp bằng vải có khóa kéo tùy chỉnhxoay quanh những yêu cầu này.Yêu cầu báo giá ống thổikèm theo bản vẽ và thông tin ứng dụng của bạn, hoặc gửi email.sales@pkfiresleeve.comXác nhận phương án lắp đặt, đường tiếp cận và cấu trúc cuối cùng trước khi sản xuất.
