Hư hỏng khớp nối giãn nở bằng vải: Nguyên nhân, kiểm tra và phòng ngừa

Hỏng khớp nối giãn nở bằng vảicó thể xuất phát từ nhiệt độ quá cao tại lớp làm kín, tác động hóa học, mài mòn, chuyển động vượt quá giới hạn cho phép, dao động áp suất hoặc các phụ kiện bị hỏng. Một vài cơ chế có thể tác động cùng lúc. Dây đai bị rách là kết quả có thể nhìn thấy được; bản thân nó không xác định được nguyên nhân gốc rễ.

Đối với các hệ thống ống dẫn công nghiệp, hệ thống xả và khí thải, câu hỏi hữu ích không chỉ đơn thuần là loại vải nào nên thay thế loại đã bị hỏng. Đó là những gì đã thay đổi, nơi hư hỏng bắt đầu và liệu toàn bộ cụm lắp ráp có còn phù hợp với điều kiện vận hành của nó hay không.

BSTFLEX sản xuất khớp nối giãn nở bằng vải phi kim loại cho các ứng dụng ống dẫn tùy chỉnh. Hướng dẫn này giải thích cách ghi lại lỗi, phân biệt các cơ chế có thể xảy ra và chuẩn bị thông số kỹ thuật thay thế tốt hơn.

Điều gì được coi là hỏng khớp nối giãn nở bằng vải?

Một khớp nối bị coi là hỏng về mặt chức năng khi nó không còn đáp ứng được các yêu cầu về làm kín hoặc chuyển động đã chỉ định. Vết rách lớn không phải là mối quan tâm duy nhất: phần đóng bị tách rời, rào chắn khí bị hỏng hoặc phần linh hoạt bị tắc nghẽn cũng có thể ngăn cản cụm lắp ráp thực hiện nhiệm vụ dự kiến của nó.

Ngược lại, một vết dấu trên bề mặt không tự động xác định được độ bền hoặc tuổi thọ dịch vụ còn lại là bao nhiêu. Hãy ghi lại quan sát, so sánh với cấu trúc đã được phê duyệt và nhận đánh giá từ chuyên gia. Chỉ riêng vẻ bề ngoài không thể cho phép tiếp tục vận hành.

Trong ống dẫn áp suất âm, rò rỉ có thể hút không khí bên ngoài vào trong thay vì tạo ra luồng khí hoặc bụi thoát ra ngoài. Do đó, việc không có khí thải nhìn thấy được không phải là bằng chứng cho thấy lớp làm kín còn nguyên vẹn.

Đọc kiểu hư hỏng mà không vội vàng chẩn đoán

Các quan sát sau đây là điểm khởi đầu cho việc điều tra, không phải là một bài kiểm tra chẩn đoán. Hãy giữ cho hướng của thành phần bị hỏng có thể nhận dạng được để bằng chứng có thể liên quan đến ống dẫn, lớp lót và các điều kiện quy trình.

Bảy cơ chế hỏng hóc đáng kiểm tra

1. Nhiệt độ quá cao tại lớp không phù hợp

Một loại vải chịu nhiệt độ cao không xác định khả năng chịu nhiệt của mọi thành phần xung quanh nó. Màng làm kín, lớp phủ, phần đóng và khu vực phụ kiện đều cần sự bảo vệ phù hợp.

Xem xét các sai lệch quy trình cùng với tình trạng của các gối cách nhiệt và lớp bảo vệ mặt nóng. Một lớp bên ngoài có thể bị quá nhiệt khi lớp cách nhiệt bên trong di chuyển hoặc khi một lớp phủ bổ sung làm thay đổi khả năng tản nhiệt, ngay cả khi không có sự gia tăng nhiệt độ khí bình thường được ghi lại.

Hành động khắc phục nên tuân theo đánh giá nhiệt. Một loại vải bên ngoài khác chỉ là một thay đổi có thể. hướng dẫn về khớp nối giãn nở bằng vải chịu nhiệt độ cao của chúng tôi giải thích cách toàn bộ cụm lắp ráp quản lý việc tiếp xúc.

2. Tấn công hóa học và ngưng tụ

Khả năng chịu nhiệt không đồng nghĩa với khả năng tương thích hóa học. Khí quy trình, chất ngưng tụ và chất tẩy rửa có thể khiến hệ thống làm kín tiếp xúc với các điều kiện không nằm trong thông số kỹ thuật ban đầu.

Kiểm tra xem hư hỏng có trùng khớp với các khu vực ẩm ướt, vị trí lạnh hoặc sự thay đổi về nhiên liệu, hóa chất quy trình hay quy trình dừng máy hay không. Khi hiện tượng ngưng tụ là yếu tố liên quan, hãy xem xét các điều kiện vận hành tối thiểu cũng như nhiệt độ tối đa.

Các cấu trúc dựa trên PTFE và phủ silicone không thể thay thế cho nhau chỉ vì cả hai đều sử dụng cốt sợi thủy tinh. Xác nhận chức năng và khả năng tương thích cần thiết của từng lớp. Xem vật liệu khớp nối giãn nở bằng vải để biết sự khác biệt giữa làm kín, gia cố và bảo vệ nhiệt.

3. Mài mòn, tiếp xúc kim loại và tích tụ hạt

Dòng khí mài mòn và sự cọ xát vào lớp lót đều có thể gây ra mòn cục bộ, nhưng chúng đòi hỏi các biện pháp khắc phục khác nhau. Hãy kiểm tra đường dẫn dòng chảy và hình học tiếp xúc thay vì coi mọi vết sờn là vấn đề về độ bền vật liệu.

Lớp lót dòng chảy bảo vệ phần tử linh hoạt khỏi sự tiếp xúc trực tiếp. Rào cản tích tụ hạn chế sự tích tụ hạt trong khoang. Chức năng của chúng khác nhau và cả hai đều phải duy trì khả năng tương thích với chuyển động của khớp nối.

Kiểm tra các cạnh bị biến dạng, các thành phần bên trong bị lệch và các chất lắng đọng chiếm không gian chuyển động. Kiểm tra khe hở tại các vị trí vận hành được chỉ định, không chỉ ở vị trí có thể nhìn thấy trong quá trình dừng máy. Không thêm vật liệu cách nhiệt hoặc vật liệu chèn rời làm rào cản tích tụ tạm thời.

4. Chuyển động quá mức, cài đặt trước không chính xác hoặc hình học bị hạn chế

Đai linh hoạt có phạm vi chuyển động xác định. Đó không phải là mức cho phép không giới hạn đối với việc lệch đường ống, dịch chuyển giá đỡ hoặc lỗi lắp đặt.

So sánh hình học thực tế với vị trí nguội đã được phê duyệt. Tách biệt việc cài đặt trước có chủ đích với độ lệch không mong muốn, sau đó xem xét các chuyển động dọc trục, ngang và góc, bao gồm cả các kết hợp xảy ra cùng nhau.

Cũng kiểm tra xem lớp lót, cấu trúc xung quanh hoặc thiết bị hạn chế vận chuyển được giữ không đúng cách có hạn chế chuyển động hay không. Bất kỳ việc tháo dỡ thiết bị hạn chế nào cũng phải tuân theo trình tự lắp đặt và các yêu cầu hỗ trợ. Một đai thay thế rộng hơn không tự động sửa chữa hình học và có thể tạo ra các nếp gấp hoặc điểm tiếp xúc mới.

5. Các vấn đề về kẹp, gioăng hoặc đóng kín

Rò rỉ gần điểm gắn kết không nhất thiết bắt nguồn từ phần vải chính. Kiểm tra các thanh kẹp, bề mặt làm kín, gioăng cần thiết, ốc vít và phần đóng kín đai.

Các cạnh sắc và bề mặt không bằng phẳng cần được đặc biệt chú ý khi hư hỏng xảy ra dọc theo đường kẹp. So sánh các bộ phận được cung cấp và hồ sơ lắp đặt với bản vẽ đã được phê duyệt.

Các yêu cầu về đóng kín tại hiện trường và siết bu lông phụ thuộc vào cấu trúc. Không có quy trình siết, chất kết dính hoặc nối ghép chung cho mọi khớp nối vải. Siết chặt hơn không phải là phương pháp sửa chữa chung, và kết nối đang hoạt động bị rò rỉ không được điều chỉnh như một bước kiểm tra không chính thức.

6. Xung áp suất và rung lắc lặp đi lặp lại

Vải được chọn để đáp ứng chuyển động nhiệt chậm cũng phải phù hợp với bất kỳ chuyển động tần số cao nào tại vị trí lắp đặt. Ghi lại các điều kiện vận hành của quạt và biến động áp suất thay vì chỉ mô tả dịch vụ là áp suất thấp.

Áp suất âm có thể kéo vải về phía các thành phần bên trong. Sự rung lắc lặp đi lặp lại sau đó có thể kết hợp tải trọng chu kỳ với sự cọ xát hoặc tiếp xúc với hạt.

Việc đánh giá nên giải quyết đồng thời các giới hạn áp suất, cấu trúc vải, hình học không được hỗ trợ và cách sắp xếp lớp lót. Việc chỉ làm cứng đai có thể xung đột với các yêu cầu chuyển động của nó. Chuyển động bất ngờ cần được điều tra, không nên chấp nhận chỉ vì sản phẩm linh hoạt.

7. Hư hỏng do lắp đặt và thay đổi xung quanh khớp nối

Không phải mọi hư hỏng đều bắt đầu từ môi chất quy trình. Hư hỏng do xử lý, hàn hoặc mài gần đó, dụng cụ sắc nhọn và công việc bảo trì sau đó có thể làm hỏng một phần tử linh hoạt vốn phù hợp.

Kiểm tra ảnh chụp khi nhận hàng và trình tự công việc tại công trường. So sánh việc lắp đặt hiện tại với hồ sơ gốc: lớp cách nhiệt đã được mở rộng, tấm chắn đã được thêm vào hay thiết bị xung quanh đã thay đổi?

Xem xét cả sự lão hóa tự nhiên và sự tiếp xúc tích lũy. Một chiếc đai vừa vặn khi còn mới có thể không còn phù hợp sau thời gian dài sử dụng về nhiệt, hóa học và cơ học. Thời điểm thay thế nên tuân theo tình trạng, nhiệm vụ và hướng dẫn của nhà sản xuất thay vì chỉ dựa vào vẻ bề ngoài.

Kiểm tra trong hai cửa sổ vận hành khác nhau

Trong quá trình vận hành: Quan sát mà không làm ảnh hưởng đến kết nối

Khi đánh giá rủi ro tại công trường cho phép, nhân viên được ủy quyền có thể ghi lại tình trạng bên ngoài từ một vị trí an toàn. Các quan sát hữu ích bao gồm những thay đổi về hình dạng đai, độ rung, rò rỉ có thể nhìn thấy và sự tiếp xúc nhiệt xung quanh, phù hợp với trạng thái vận hành.

Kiểm tra nhiệt học đủ điều kiện có thể giúp xác định các kiểu nhiệt độ để điều tra thêm. Nó không đo trực tiếp mọi lớp bên trong hoặc chứng minh nguyên nhân của một khu vực nóng.

Không chạm, thăm dò, nới lỏng, siết chặt hoặc tháo các bộ phận để kiểm tra khớp nối đang chạy. Rò rỉ nguy hiểm nghi ngờ, hư hỏng nhanh hoặc biến dạng nghiêm trọng đòi hỏi phải leo thang ngay lập tức theo quy trình ứng phó của nhà máy, không phải quyết định chờ đợi lần kiểm tra định kỳ tiếp theo.

Trong quá trình dừng máy được ủy quyền: Kiểm tra toàn bộ cụm lắp ráp

Công việc thực tế đòi hỏi phải cách ly đã được xác minh, nhiệt độ an toàn, giảm áp suất và lối tiếp cận phù hợp. Áp dụng các quy trình về giấy phép, cách ly năng lượng và không gian hạn chế của công trường khi có liên quan. Xác nhận giá đỡ đường ống và đánh giá ô nhiễm trước khi tháo dỡ hoặc lấy mẫu.

Bảo tồn tình trạng thực tế trước khi làm sạch được phê duyệt. Chụp ảnh đai bên trong và bên ngoài, xác định phía thượng nguồn và hạ nguồn, và đánh dấu các vị trí hư hỏng trên bản phác thảo. Kiểm tra khung, phần đóng kín, lớp lót và lớp cách nhiệt thay vì chỉ tháo bỏ vật liệu bị rách có thể nhìn thấy.

Ghi lại các khu vực không thể tiếp cận là chưa được kiểm tra. Một báo cáo trông có vẻ đầy đủ không nên che giấu những khoảng trống trong bằng chứng.

Xây dựng hồ sơ hư hỏng có thể so sánh được

Sử dụng một hồ sơ cho mỗi thẻ khớp nối. Báo cáo hữu ích nhất là báo cáo kết nối bằng chứng vật lý với ngày tháng, điều kiện vận hành và thiết kế ban đầu.

Mô tả sự kiện: Ghi lại ngày lắp đặt, hư hỏng được quan sát lần đầu, thời gian sử dụng và liệu vấn đề có xảy ra sau khi khởi động, sự cố quy trình hay công việc bảo trì hay không.

Xác định vị trí hư hỏng:Xác định mặt, góc, kẹp hoặc mối nối bị ảnh hưởng. Bao gồm ảnh chụp tổng quan và ảnh chụp cận cảnh có thước đo ở nơi an toàn.

Ghi lại những gì đã thay đổi:So sánh nhiệt độ, áp suất, thành phần khí, bụi, chuyển động và lớp cách nhiệt xung quanh với thông số kỹ thuật đã được phê duyệt. Đánh dấu dữ liệu không có sẵn là không xác định.

Tách biệt bằng chứng khỏi diễn giải:Viết "vết rách gần kẹp thượng nguồn" làm quan sát. Ghi lại "có thể do tiếp xúc cục bộ" làm giả thuyết cho đến khi hình học hoặc kết quả kiểm tra chứng minh điều đó.

Sự tách biệt này giúp các cuộc thảo luận giữa nhân viên nhà máy, nhà thầu lắp đặt và nhà sản xuất hữu ích hơn là chỉ đưa ra nguyên nhân từ một bức ảnh.

Sửa chữa, thay thế đai hay xem xét toàn bộ cụm lắp ráp?

Một số cấu trúc vải cho phép sửa chữa cục bộ hoặc sửa chữa mối nối đã được phê duyệt. Sự phù hợp phụ thuộc vào các lớp bị hư hỏng, tình trạng vật liệu còn lại, mức độ tiếp xúc với quy trình và phương pháp hiện có. Dịch vụ ở nhiệt độ cao có thể làm cho việc sửa chữa đáng tin cậy trở nên khó khăn hơn.

Một miếng vá che lỗ hổng không tự mình khôi phục khả năng làm kín, độ bền hoặc khả năng chuyển động. Không sử dụng băng dính, chất kết dính, đường khâu hoặc vỏ bọc bên ngoài thông thường để thay thế cho việc sửa chữa đã được phê duyệt. Bất kỳ biện pháp tạm thời nào cũng cần có giới hạn, giám sát và kế hoạch thay thế xác định.

Việc chỉ thay thế đai có thể phù hợp khi phần cứng giữ lại và lớp bảo vệ bên trong vẫn còn phù hợp. Hư hỏng lặp đi lặp lại tại cùng một vị trí, điều kiện vận hành thay đổi hoặc khung và lớp lót bị xuống cấp cần phải xem xét toàn bộ cụm lắp ráp.

Khi đã chọn thay thế, hãy sử dụng hướng dẫn đo đạc khớp nối giãn nở bằng vải thay thế để ghi lại kết nối. Không chuyển đổi trực tiếp các kích thước bị biến dạng của đai bị hỏng thành kích thước sản xuất.

Ngăn chặn sự cố tương tự tái diễn

Trước khi mua sắm:Cập nhật thông số kỹ thuật vận hành và xác định cơ chế nghi ngờ, bằng chứng hỗ trợ và các câu hỏi chưa được giải quyết. Thống nhất về bất kỳ thay đổi cần thiết nào đối với vật liệu, lớp cách nhiệt, lớp bảo vệ hoặc hình học thay vì chỉ yêu cầu một loại đai dày hơn.

Trước khi khởi động:Xác minh các bộ phận đã được phê duyệt và vị trí lắp đặt, kiểm tra hư hỏng do xử lý, xác nhận phần đính kèm và mối nối được chỉ định, đồng thời kiểm tra các thành phần bên trong cần thiết. Giữ cho các mảnh vụn và vật cản trái phép không lọt vào cụm lắp ráp. Tuân thủ các hướng dẫn đã được phê duyệt về thiết bị hạn chế vận chuyển và lớp cách nhiệt bên ngoài.

Trong quá trình vận hành:Lưu giữ ảnh chụp cơ sở và so sánh các quan sát sau đó trong các điều kiện vận hành có thể xác định được. Điều tra các xu hướng bất ngờ và xem xét khớp nối sau các thay đổi liên quan về quy trình hoặc thiết bị.

Việc phòng ngừa nên kết thúc quá trình điều tra: xác định cơ chế, ghi lại biện pháp khắc phục đã được phê duyệt và kiểm tra xem bằng chứng tái phát có quay lại hay không. Việc thay thế đai mà không ghi lại những gì đã thay đổi sẽ khiến sự cố tiếp theo khó giải thích hơn.

Khớp nối giãn nở bằng vải nên được kiểm tra bao lâu một lần?

Không có khoảng thời gian duy nhất phù hợp cho mọi hệ thống lắp đặt. Thiết lập kế hoạch kiểm tra và thay thế bằng cách sử dụng hướng dẫn của nhà sản xuất, hậu quả của rò rỉ, nhiệm vụ vận hành và lịch sử của địa điểm.

Cơ sở dữ liệu được ghi lại sau khi lắp đặt giúp ích cho việc so sánh sau này. Đánh giá lại kế hoạch sau khi nhiệt độ hoặc áp suất bất thường, điều kiện vận hành thay đổi, bảo trì gần đó hoặc các dấu hiệu xuống cấp. Thời gian ngừng hoạt động theo kế hoạch không thay thế cho mối lo ngại về an toàn ngay lập tức.

Tương tự, tuổi thọ dịch vụ không thể được nêu là một số năm đảm bảo cho mọi khớp nối giãn nở bằng vải. Cần xem xét cùng lúc khả năng tiếp xúc nhiệt, hóa học, chuyển động, lắp đặt và tình trạng linh kiện.

Gửi bằng chứng cho BSTFLEX cùng với yêu cầu thay thế của bạn

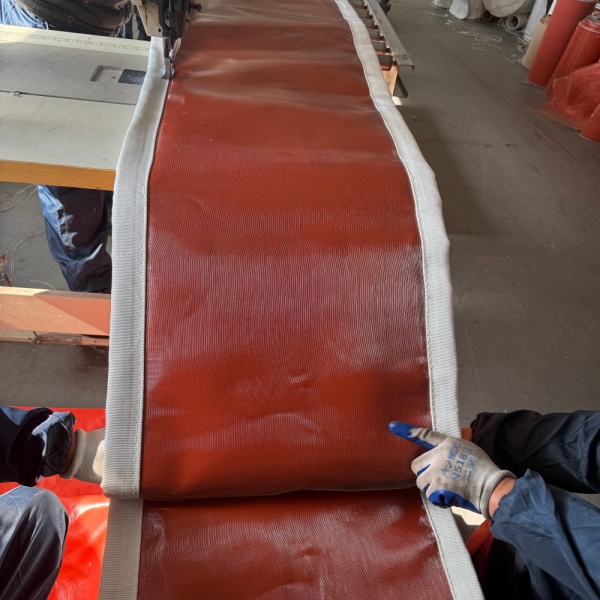

BSTFLEX hỗ trợ sản xuất các loại đai linh hoạt và cụm lắp ráp tùy chỉnh dựa trên bản vẽ. Các năng lực sản xuất khớp nối giãn nở bằng vải của chúng tôi bao gồm các cấu hình ống dẫn công nghiệp tròn, hình chữ nhật và cụ thể theo dự án.

Để nhận báo giá thay thế, hãy gửi thẻ khớp nối, bản vẽ hoặc khảo sát kích thước, ảnh chụp hư hỏng, dữ liệu vận hành và số lượng yêu cầu. Nêu rõ phạm vi là chỉ thay đai, đai kèm linh kiện bên trong hay toàn bộ cụm lắp ráp, và xác định ngày giao hàng yêu cầu.

Bao gồm kết quả kiểm tra của nhà máy và bất kỳ nguyên nhân chưa được giải quyết nào. Các hồ sơ này hỗ trợ việc xem xét các yêu cầu thay thế; chỉ riêng ảnh chụp không thể chứng nhận tình trạng của cụm lắp ráp bị hỏng hoặc cho phép tiếp tục vận hành.
