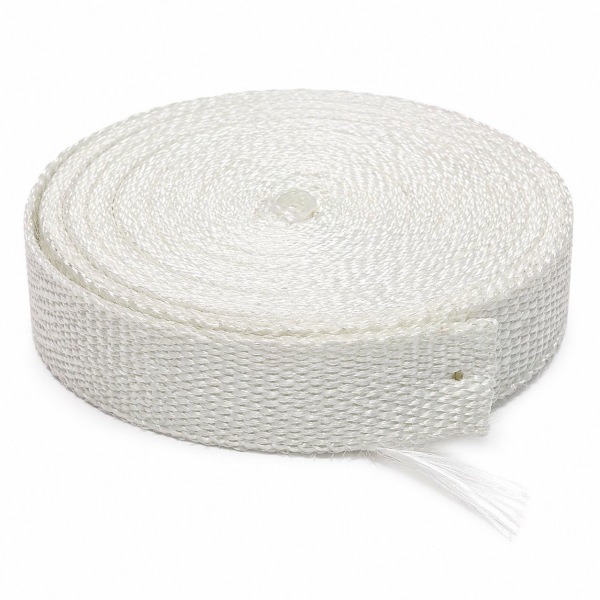

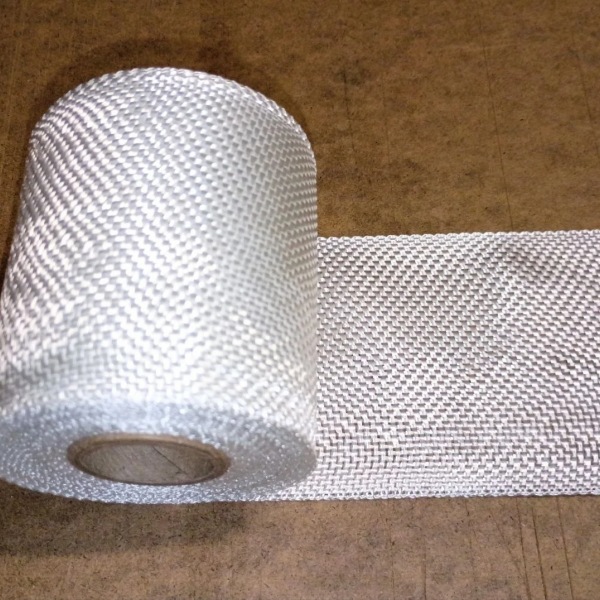

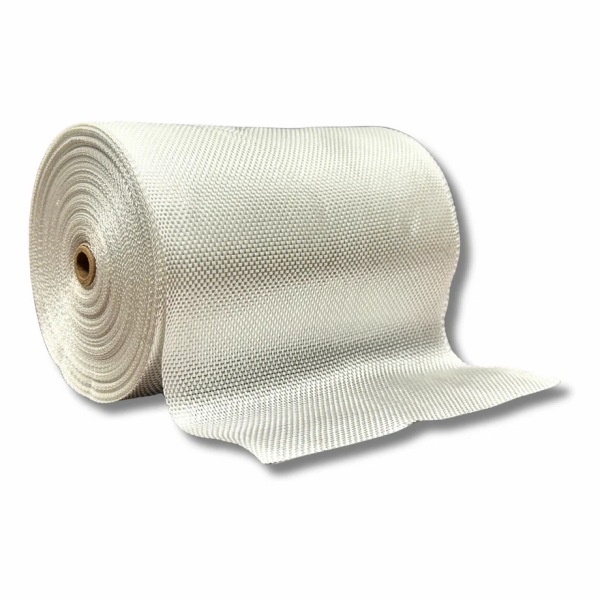

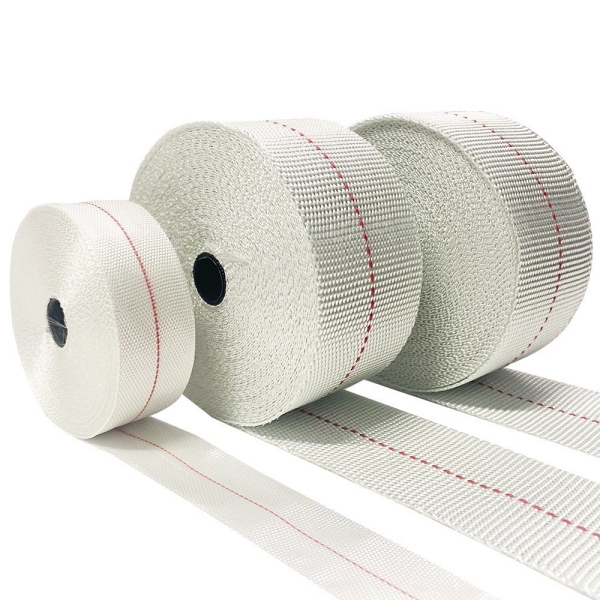

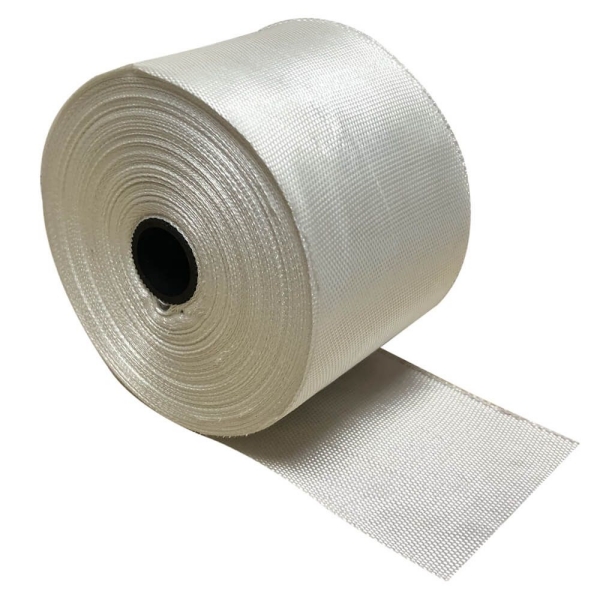

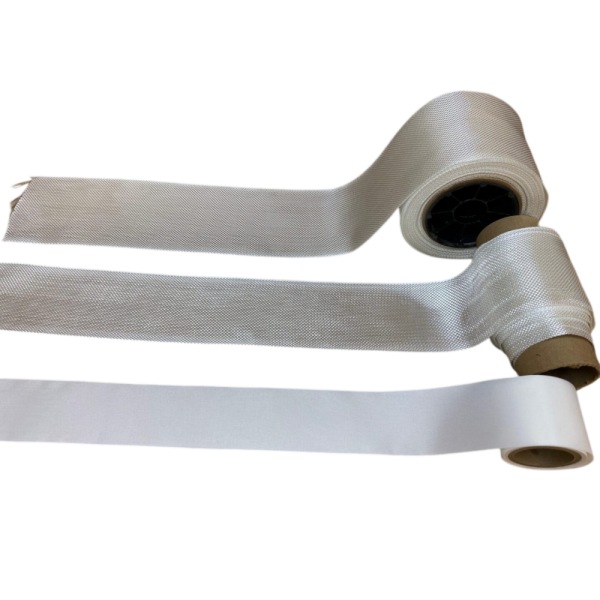

Băng cách nhiệt sợi thủy tinh dệt là một loại vải chịu nhiệt được sử dụng để quấn đường ống công nghiệp và các chi tiết thiết bị cục bộ.Việc lựa chọn băng cho một hệ thống đường ống đòi hỏi phải phù hợp với cấu tạo, điều kiện vận hành, chiều rộng, độ chồng mí và phương pháp cố định. Một mô tả như “băng chịu nhiệt 50 mm” là quá mơ hồ cho việc lắp đặt.
Hướng dẫn này giải thích cách chuyển đổi mô tả đó thành một thông số kỹ thuật khả thi cho việc mua sắm và bảo trì công nghiệp. Để biết cấu tạo vải và kích thước cuộn có sẵn, hãy xem trang sản phẩm băng cách nhiệt sợi thủy tinh dệt BSTFLEX .
Bắt đầu với công việc mà băng cần thực hiện
Quyết định xem dự án yêu cầu cách nhiệt cục bộ trên đường ống nóng, bảo vệ một bộ phận tiếp xúc với nguồn nhiệt bên ngoài, hay một lớp quấn trong một tổ hợp cách nhiệt lớn hơn. Đây là những nhiệm vụ thiết kế khác nhau, ngay cả khi vật liệu trông giống nhau.
Khi quy định về kiểm soát thất thoát nhiệt hoặc nhiệt độ bề mặt ngoài tối đa, hãy đánh giá toàn bộ hệ thống cách nhiệt. Nhiệt độ đường ống, đường kính, độ dày cách nhiệt, môi trường xung quanh và lớp phủ bên ngoài đều quan trọng. Giới hạn nhiệt độ vận hành của băng không cho bạn biết bề mặt hoàn thiện sẽ mát đến mức nào.

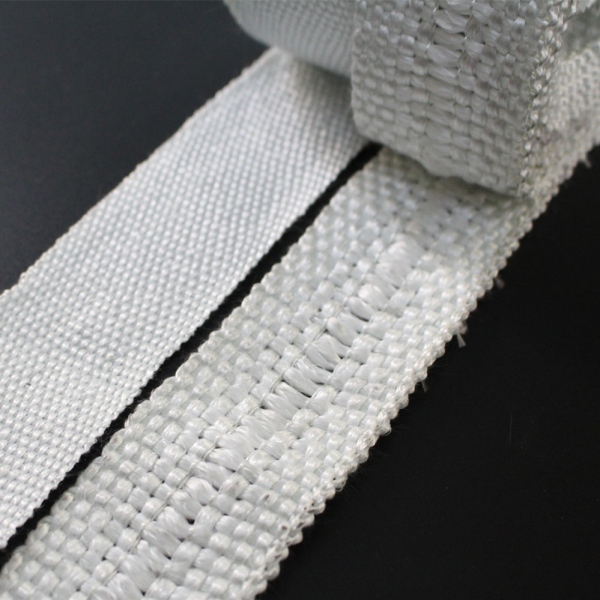

Ngoài ra, hãy xác định chính xác những gì đang được mua. Bài viết này đề cập đến băng sợi thủy tinh dệt, đã qua xử lý bề mặt (texturized). Đừng thay thế bằng dải gia cố dạng lưới hở hoặc loại vải bọc khác chỉ vì mô tả của nó cũng chứa từ “băng thủy tinh”.
Phù hợp chiều rộng và độ dày với việc lắp đặt
Đo đường kính ngoài tại vị trí sẽ quấn băng. Nếu băng được áp dụng trên một lớp cách nhiệt hiện có, hãy sử dụng đường kính ngoài của lớp đó thay vì kích thước danh nghĩa của đường ống. Ghi lại các giá đỡ, khúc cua và các hạn chế tiếp cận gần đó trước khi chọn chiều rộng cuộn.
| Chi tiết lắp đặt | Những điều cần kiểm tra trước khi chọn băng |
|---|---|
| Đường ống thẳng, dễ tiếp cận | So sánh các chiều rộng băng thực tế và độ chồng mí yêu cầu. Một dải băng rộng hơn có thể giảm số vòng quấn, miễn là nó nằm phẳng đều. |
| Các khúc cua hẹp hoặc đoạn chuyển tiếp ngắn | Thử nghiệm với dải băng hẹp hơn ở những nơi dải rộng bị nhăn hoặc che phủ không đều. Tính toán thêm phần xử lý và hao hụt vật liệu. |
| Khoảng trống hạn chế | Kiểm tra độ dày hoàn thiện, bao gồm các lớp chồng lên nhau và các phụ kiện cố định. Độ dày một lớp danh nghĩa không phải là độ dày sau khi lắp đặt. |
| Tiếp cận bảo trì định kỳ | Xác định vị trí dừng quấn và cách tháo dỡ. Giữ cho các điểm kiểm tra và các ký hiệu nhận dạng cần thiết luôn có thể tiếp cận được. |
Chiều rộng quyết định độ che phủ và cách xử lý; độ dày góp phần vào độ dày sau khi lắp đặt. Không nên chọn bất kỳ yếu tố nào mà không xem xét kiểu quấn. Hãy phê duyệt phương án lắp đặt trên một đoạn mẫu trước khi đặt hàng sản xuất hàng loạt.
Xác định độ chồng mí trước khi tính toán số lượng cuộn
Độ chồng mí là phần của mỗi vòng quấn đè lên vòng trước đó. Ở mức chồng mí 50%, một nửa chiều rộng băng nằm trên vòng trước. Trong một kiểu quấn lý tưởng và đồng nhất, điều này tạo ra khoảng hai lớp trên hầu hết diện tích được che phủ, ngoại trừ các điểm bắt đầu, kết thúc và chuyển tiếp.
Trang sản phẩm băng sợi thủy tinh dệt của BSTFLEX mô tả cách quấn chồng mí 50%. Hãy coi đó là một chi tiết lắp đặt để xác nhận với dự án, không phải là quy tắc chung chứng minh hiệu suất cách nhiệt yêu cầu.
Ước tính số lượng minh họa: một đoạn ống thẳng
Giả sử đường kính ngoài 60 mm, chiều dài quấn 1 m, chiều rộng băng 50 mm và độ chồng mí 50%. Để lập kế hoạch sơ bộ, hãy chia diện tích bề mặt hình trụ cho chiều rộng băng đóng góp vào độ che phủ mới:
Chiều dài băng ≈ π × đường kính quấn × chiều dài ống ÷ [chiều rộng băng × (1 − tỷ lệ chồng mí)]
Sử dụng đơn vị mét: 3,1416 × 0,060 × 1,0 ÷ [0,050 × 0,50] ≈ 7,54 m băng.
Đây là ước tính hình học cho một lượt quấn chồng mí, không phải là thiết kế nhiệt đã được kiểm nghiệm. Nó không bao gồm việc cố định đầu cuối, các khúc cua, hao hụt khi cắt và sự gia tăng chu vi do độ dày vật liệu. Các lượt quấn bổ sung yêu cầu thêm vật liệu. Xác nhận định mức cuối cùng bằng cách lắp đặt thử nghiệm.
Phép tính này giải thích tại sao một mét đường ống cần nhiều hơn đáng kể một mét băng bọc sợi thủy tinh. Chỉ báo giá theo chiều dài đường ống có thể dẫn đến số lượng đặt hàng không chính xác.
Tách biệt giới hạn nhiệt độ của vải và hiệu suất của chất kết dính
Yêu cầu xếp hạng vận hành liên tục của cấu tạo băng chính xác, cùng với bất kỳ điều kiện nào đi kèm với xếp hạng đó. Ghi lại các đỉnh nhiệt ngắn hạn riêng biệt. Không sử dụng con số điểm nóng chảy hoặc nhiệt độ được trích dẫn cho một sản phẩm sợi thủy tinh khác làm giới hạn vận hành cho loại băng đã chọn.
Đối với phiên bản có lớp keo dính, hãy chỉ định chất kết dính như một yêu cầu riêng biệt. Nó chỉ cần thiết để giữ dải băng ở vị trí trong quá trình lắp ráp, hay nó phải duy trì độ bám dính trong quá trình vận hành? Xác nhận câu trả lời với nhà cung cấp trước khi dựa vào lớp keo như một phương pháp cố định vĩnh viễn.
Sợi chịu nhiệt cao hơn không tự động làm cho chất kết dính của nó phù hợp với các điều kiện tương tự. Tương tự, việc thêm các lớp không cho phép vận hành vật liệu vượt quá giới hạn vận hành đã xác nhận của nó.
Lập kế hoạch cố định và tiếp cận bảo trì
Sử dụng quy trình bảo trì đã được phê duyệt của thiết bị và giải phóng đường ống để làm việc an toàn trước khi lắp đặt. Tuân theo hướng dẫn xử lý của sản phẩm đã chọn. Thử nghiệm quấn băng quanh khúc cua hoặc giá đỡ khó nhất trước khi cắt toàn bộ lô hàng.
Đối với việc quấn được giữ bằng cơ học, hãy chỉ định các đai, dây buộc tương thích hoặc các phụ kiện cố định đã được phê duyệt khác để giữ băng mà không làm hỏng bộ phận bên dưới. Định vị bằng keo và giữ bằng cơ học là các chức năng khác nhau; thông số kỹ thuật mua hàng nên nêu rõ yêu cầu nào.
Kiểm tra các khe hở, mép gấp, đầu lỏng và tình trạng tích tụ cục bộ quá mức. Sau khi vận hành thử theo quy trình đã được phê duyệt, hãy sắp xếp kiểm tra vào thời điểm bảo trì an toàn để xác nhận rằng lớp bọc và các mối cố định vẫn ở đúng vị trí.
Viết một yêu cầu báo giá có thể tái sử dụng
Một yêu cầu hữu ích cần cung cấp cả sản phẩm cần thiết và bối cảnh lắp đặt của nó. Hãy bao gồm chiều rộng băng keo, độ dày danh định, chiều dài cuộn hoặc chiều dài cắt, tổng số lượng, đường kính bọc, nhiệt độ vận hành và độ chồng lấp đề xuất. Nêu rõ băng keo là loại thường hay loại có lớp keo dính, và bao gồm cả phương án cố định.
Đối với việc sản xuất thiết bị định kỳ, hãy thêm bản vẽ hoặc tham chiếu mẫu đã được phê duyệt, dung sai kích thước và yêu cầu đóng gói. Đối với hàng thay thế, hãy bao gồm thông số kỹ thuật trước đó và hình ảnh của hệ thống lắp đặt thay vì chỉ dựa vào màu sắc hoặc hình thức của băng keo cũ.
BSTFLEX cung cấp băng sợi thủy tinh dệt cho các yêu cầu cách nhiệt và bảo trì công nghiệp. Xem lại các kích thước và cấu tạo băng sợi thủy tinh hiện có , sau đó gửi kích thước và điều kiện vận hành của bạn để nhận báo giá .
Hai câu hỏi mua hàng đáng cân nhắc
Băng cách nhiệt sợi thủy tinh có luôn là băng cách nhiệt dệt không?
Không. Thuật ngữ này cũng có thể đề cập đến các cấu trúc khác, bao gồm cả băng cách nhiệt đan. Hãy chỉ định cấu trúc dệt, độ dày và chức năng dự kiến thay vì coi “băng cách nhiệt” là một thông số kỹ thuật vật liệu hoàn chỉnh.
Băng keo có thể thay thế hệ thống cách nhiệt đường ống đã chỉ định không?
Không nếu không có sự phê duyệt về mặt kỹ thuật. Một lớp bọc cục bộ và một hệ thống cách nhiệt đường ống hoàn chỉnh không tự động tương đương nhau. Hãy giữ các yêu cầu về tổn thất nhiệt, nhiệt độ bề mặt và môi trường của dự án làm tiêu chí chấp nhận. Đối với các vật liệu công nghiệp hoặc cấu trúc lắp đặt khác, hãy so sánh dòng sản phẩm băng chịu nhiệt độ cao công nghiệp BSTFLEX .
