Chỉ may thép không gỉ dẫn điện: Cách chỉ định cho nhiệt độ, kiểm soát tĩnh điện và mạch dệt

Chỉ thép không gỉ có thể giữ các đường may cách nhiệt, cung cấp đường dẫn để tiêu tán tĩnh điện hoặc kết nối các linh kiện trong mạch dệt. Mỗi công việc đặt ra những yêu cầu khác nhau đối với loại chỉ này. Trước khi so sánh giá cả, hãy xác định xem đường may hoàn thiện cần thực hiện chức năng gì.

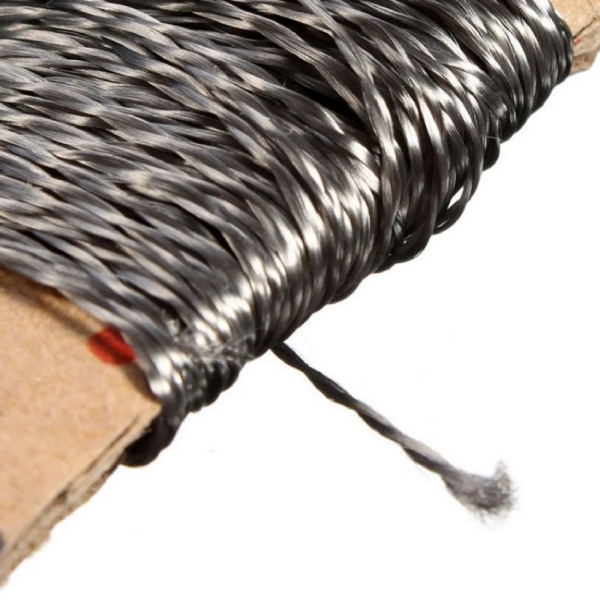

Chỉ may thép không gỉ dẫn điện sử dụng các sợi thép không gỉ hoặc các sợi mảnh để kết hợp cấu trúc có thể may được với khả năng dẫn điện. Hiệu suất phụ thuộc vào hợp kim, cách sắp xếp sợi, kích thước chỉ, độ xoắn và độ hoàn thiện bề mặt. Hai loại chỉ được mô tả là “thép không gỉ” có thể hoạt động khác nhau trên cùng một máy may hoặc cụm lắp ráp điện.

BSTFLEX Chỉ may thép không gỉ 304 cung cấp một điểm khởi đầu cho việc tìm nguồn cung ứng công nghiệp. Hãy gửi ứng dụng và hiệu suất yêu cầu cùng với yêu cầu của bạn để cấu trúc đề xuất có thể được đánh giá dựa trên cụm vải của bạn.

Bắt đầu với chức năng của đường may

May ở nhiệt độ cao: đánh giá đường may dưới tác động của nhiệt

Các nhà sản xuất áo khoác cách nhiệt có thể tháo rời, tấm đệm nhiệt và vỏ bọc dệt công nghiệp có thể cân nhắc sử dụng chỉ may thép không gỉ khi cần đường may kim loại. Câu hỏi đặt ra là đường may đó giữ được độ bền cần thiết như thế nào sau khi tiếp xúc với nhiệt độ.

Chỉ định nhiệt độ tại đường may, thời gian tiếp xúc, tải trọng cơ học và tần suất gia nhiệt và làm mát. Nhiệt độ của thiết bị được bao phủ có thể khác với nhiệt độ tại đường may bên ngoài. Hãy bao gồm các lớp vải và vị trí đường may khi yêu cầu đề xuất.

Điểm nóng chảy không phải là định mức nhiệt độ làm việc. Quá trình oxy hóa, mất độ bền, độ hoàn thiện bề mặt và các vật liệu xung quanh có thể hạn chế khả năng sử dụng trước khi kim loại nóng chảy. Hoạt động liên tục và tiếp xúc đỉnh điểm ngắn hạn nên được đánh giá riêng cho cấu trúc được cung cấp.

Kiểm soát tĩnh điện: chỉ định một đường dẫn dẫn điện hoàn chỉnh

Chỉ may chống tĩnh điện cần một vai trò xác định trong cụm dệt. Xác định các bề mặt mà nó phải kết nối, phạm vi điện trở yêu cầu và cách cụm lắp ráp hoàn thiện sẽ kết nối với hệ thống tiếp địa dự kiến.

Chỉ có điện trở thấp thôi là chưa đủ để thiết lập hiệu suất kiểm soát tĩnh điện của một bộ quần áo hoặc vỏ bọc công nghiệp. Đường may không liên tục, tiếp xúc kém giữa các tấm vải hoặc đầu nối không phù hợp có thể làm gián đoạn đường dẫn. Chỉ định kiểm tra chấp nhận trên thành phẩm, bao gồm mọi điều kiện giặt hoặc mài mòn liên quan đến việc sử dụng nó.

Mạch dệt: tính đến chiều dài và các kết nối

Chỉ dẫn điện có thể được đánh giá cho các công tắc dệt, kết nối cảm biến và các mạch dòng điện thấp khác. Bắt đầu với điện trở cho phép và sụt áp của mạch. Sau đó xem xét chiều dài chỉ trong kiểu may, đường dẫn trở về và các kết nối với linh kiện.

Một đường may tiêu tốn nhiều chỉ hơn khoảng cách đường thẳng giữa các điểm cuối của nó. Các vòng lặp và hình thành mũi may làm tăng chiều dài, trong khi các điểm tiếp xúc làm tăng điện trở. Xác định cả điện trở trên mỗi mét của loại chỉ được cung cấp và điện trở đầu cuối chấp nhận được của mạch đã lắp ráp.

Đọc điện trở như một thông số kỹ thuật

Thuật ngữ “dẫn điện” xác nhận đặc tính của vật liệu; nó không cho bạn biết liệu một loại chỉ cụ thể có đáp ứng các yêu cầu thiết kế của bạn hay không. Đối với chỉ may dẫn điện, hãy hỏi về điện trở tính bằng ohm trên mét (Ω/m), dung sai và điều kiện đo lường.

Để ước tính ban đầu, hãy nhân điện trở trên mỗi mét với chiều dài thực tế của chỉ trong đường dẫn. Ví dụ, một loại chỉ giả định có định mức 10 Ω/m sẽ đóng góp khoảng 5 Ω trên 0,5 m, trước khi cộng thêm điện trở kết nối. Đây là ví dụ tính toán, không phải thông số kỹ thuật sản phẩm của BSTFLEX.

Ghi lại chiều dài mẫu, nhiệt độ thử nghiệm, lực căng áp dụng và phương pháp tiếp xúc khi so sánh các phép đo. Nếu thiết kế phụ thuộc vào điện trở thấp, các dây dẫn đo và điện trở tiếp xúc cũng cần được tính đến. Sử dụng phương pháp chấp nhận sản xuất đã thỏa thuận có thể lặp lại trên các lô hàng tiếp theo.

Khả năng chịu dòng điện đòi hỏi sự đánh giá riêng. Giá trị Ω/m của chỉ không đủ để thiết lập dòng điện vận hành an toàn, đặc biệt là bên trong một chồng vải có thể giữ nhiệt.

Chỉ định cấu trúc cùng với hợp kim

Cấp hợp kim xác định kim loại, nhưng nó không mô tả đầy đủ về chỉ may. Xác định xem sản phẩm được báo giá là sợi thép không gỉ, cấu trúc đa sợi liên tục hay chỉ lai có lớp phủ dệt.

Những khác biệt này ảnh hưởng đến việc xử lý, hành vi uốn cong, mài mòn và tiếp xúc điện. Một lớp hoàn thiện giúp cải thiện việc may cũng có thể ảnh hưởng đến sự tiếp xúc với bề mặt dẫn điện khác. Yêu cầu chi tiết về cấu trúc và độ hoàn thiện khi đường may có chức năng điện.

Đối với thông số kỹ thuật chỉ may thép không gỉ 304 hiện có, hãy trích dẫn chính xác cấp độ. Nếu bạn đang cân nhắc 316L hoặc một giải pháp thay thế khác, hãy mô tả môi trường tiếp xúc và yêu cầu đánh giá riêng. Việc thay thế cấp độ không nên được coi là bằng chứng về độ bền, điện trở hoặc khả năng may tương đương.

Khi ứng dụng chủ yếu yêu cầu đường may chịu nhiệt, hãy so sánh các cấu trúc có sẵn trong phạm vi BSTFLEX dòng chỉ may nhiệt độ cao. Chọn vật liệu dựa trên hệ thống vải, yêu cầu đường may và điều kiện vận hành.

Thông số kỹ thuật thực tế cho người mua công nghiệp

• Ứng dụng: Áo khoác cách nhiệt, tấm đệm nhiệt, cụm kiểm soát tĩnh điện, vải cảm biến hoặc mục đích sử dụng xác định khác.
• Vật liệu và cấu trúc: Hợp kim yêu cầu, cấu trúc sợi hoặc tơ, cách sắp xếp lớp và bất kỳ lớp hoàn thiện nào được cho phép.
• Kích thước chỉ: Đường kính hoàn thiện hoặc mật độ tuyến tính, dung sai và mẫu hiện có nếu có.
• Yêu cầu về điện: Điện trở trên mỗi mét, dung sai, điều kiện thử nghiệm và điện trở đường dẫn lắp ráp tối đa.
• Yêu cầu cơ học: Lực đứt, độ giãn dài, tải trọng đường may và độ uốn hoặc mài mòn dự kiến.
• Tiếp xúc nhiệt: Nhiệt độ đường may liên tục, nhiệt độ đỉnh và thời gian, môi trường và chu kỳ nhiệt.

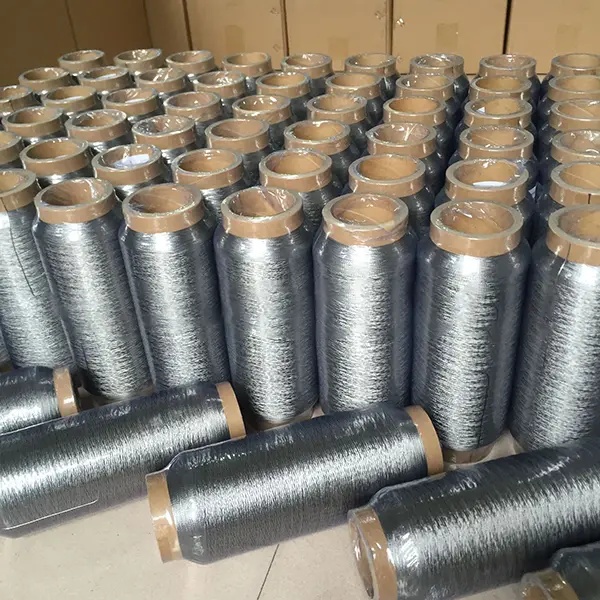

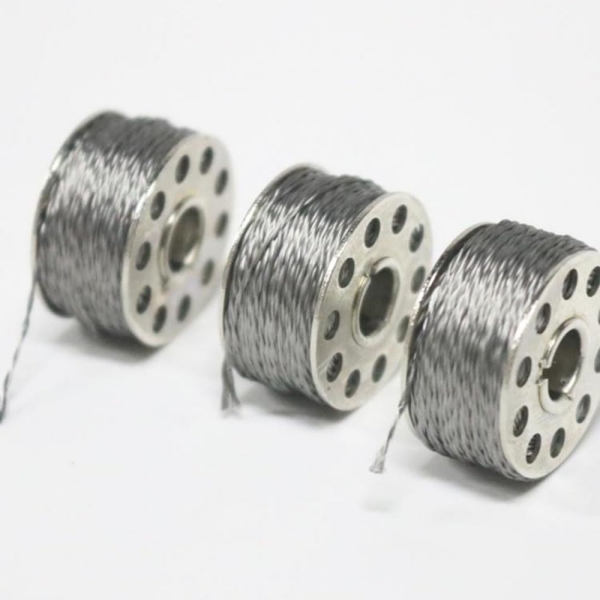

• May và cung cấp: Chồng vải, loại máy và loại mũi may, số lượng dùng thử, định dạng ống chỉ và số lượng sản xuất.

Nếu bản vẽ chưa chứa các chi tiết này, mẫu chỉ hiện có và một thành phần đã may đại diện là những điểm khởi đầu hữu ích. Giải thích những gì hiệu quả trong thiết kế hiện tại và những gì cần cải thiện, chẳng hạn như đứt chỉ, giữ đường may kém hoặc tiếp xúc điện không ổn định.

Phê duyệt chỉ trên chồng vải thực tế

Một đợt thử nghiệm sản xuất ngắn nên sử dụng máy, kim, kiểu may và toàn bộ chồng vật liệu dự kiến. Kiểm tra đường đi của chỉ xem có các hướng dẫn thô, gờ và các chỗ uốn cong chặt hay không. Điều chỉnh lực căng và tốc độ trong quá trình thử nghiệm, sau đó ghi lại các cài đặt tạo ra các mũi may nhất quán.

Kiểm tra các sợi chỉ bị đứt, mũi khâu bị bỏ sót, hư hỏng vải và biến dạng xung quanh đường may. Việc tăng kích thước chỉ có thể làm thay đổi yêu cầu về kim và ảnh hưởng đến vải, vì vậy một sợi chỉ lỏng lẻo chắc chắn hơn không tự động tạo ra một đường may hoàn thiện chắc chắn hơn.

Đối với sản phẩm chịu nhiệt, hãy đánh giá hiệu suất đường may sau khi tiếp xúc với nhiệt độ tiêu biểu. Đối với cụm lắp ráp dẫn điện, hãy đo tính liên tục và điện trở sau các chu kỳ uốn cong, xử lý hoặc làm sạch có liên quan. Ghi lại cấu trúc mẫu để các lô hàng sau này có thể được so sánh với phiên bản đã được phê duyệt.

Các câu hỏi thường gặp khi mua hàng

Chỉ may bằng thép không gỉ có thể thay thế dây điện cách điện không?

Nó có thể đóng vai trò là vật dẫn điện trong mạch dệt được thiết kế phù hợp, nhưng chỉ dẫn điện trần không có khả năng cách điện tự thân. Khoảng cách mạch, đầu nối, giới hạn dòng điện và bảo vệ phải được thiết kế cho toàn bộ cụm lắp ráp.

Nó có thể được may trên bất kỳ máy may công nghiệp nào không?

Khả năng tương thích phụ thuộc vào cấu trúc chỉ, kim, hệ thống căng chỉ, cơ cấu đẩy vải và độ dày của vải. Hãy phê duyệt một thử nghiệm may tiêu biểu thay vì giả định khả năng tương thích dựa trên tên hợp kim.

Chỉ dẫn điện có làm cho thành phẩm tuân thủ ESD không?

Không. Sự tuân thủ phụ thuộc vào sản phẩm hoàn thiện, các đường dẫn điện của nó và các yêu cầu kiểm tra áp dụng. Điện trở của chỉ là một yếu tố đầu vào cho thiết kế.

Người mua nên gửi gì khi chưa chọn được kích thước chỉ?

Hãy gửi vật liệu và độ dày của vải, yêu cầu về mũi khâu, điều kiện sử dụng và chức năng cơ học hoặc điện. Nếu có thể, hãy gửi kèm bản vẽ, mẫu hiện tại hoặc ảnh chụp rõ ràng của cụm lắp ráp.

Thảo luận về các yêu cầu về chỉ may dẫn điện của bạn với BSTFLEX

Đối với chỉ may dẫn điện bằng thép không gỉ các câu hỏi, hãy gửi ứng dụng, yêu cầu về hợp kim, kích thước chỉ hoặc mẫu tham chiếu, điện trở yêu cầu và điều kiện sử dụng của bạn. Thêm phương pháp may, loại ống chỉ ưu tiên và số lượng đặt hàng ước tính.

Nếu chỉ sẽ thực hiện cả chức năng cấu trúc và điện, hãy nêu cả hai yêu cầu. Hãy yêu cầu thông số kỹ thuật đề xuất và mẫu thử để nhóm của bạn có thể đánh giá hành vi may, hiệu suất đường may và tính liên tục của điện trước khi phê duyệt sản xuất.
