Gioăng Tadpole sợi thủy tinh: Các loại lõi và Ứng dụng công nghiệp

Một miếng đệm thay thế có thể khớp với kích thước bên ngoài ban đầu nhưng vẫn làm thay đổi cách đóng cửa lò công nghiệp. Sự khác biệt có thể nằm ở bên trong phần bầu đệm thay vì lớp vỏ sợi thủy tinh có thể nhìn thấy được.

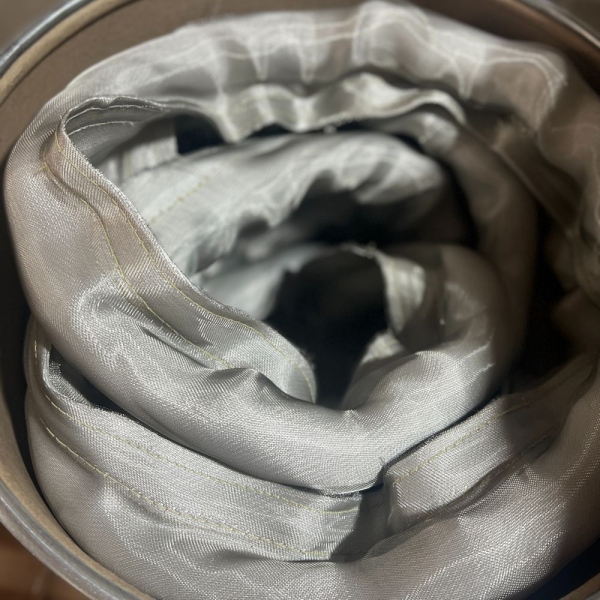

Một miếng đệm tadpole sợi thủy tinh kết hợp lớp vỏ dệt sợi thủy tinh với bầu đệm có thể nén được và phần đuôi gắn phẳng. Tuy nhiên, bầu đệm không nhất thiết phải chứa sợi thủy tinh. Nó có thể sử dụng lõi sợi thủy tinh, lõi thép không gỉ hoặc cấu trúc thép không gỉ rỗng, mỗi loại mang lại một điểm khởi đầu khác nhau cho việc nén và hỗ trợ cơ học.

Đối với các nhà sản xuất thiết bị và đội ngũ bảo trì, câu hỏi thực tế không chỉ đơn giản là miếng đệm nào chịu nhiệt tốt. Đó là cấu trúc nào có thể duy trì sự tiếp xúc cần thiết xung quanh khe hở mà không làm quá tải cửa, làm hỏng lớp vỏ hoặc làm mất phạm vi nén hữu ích của nó.

Hướng dẫn này so sánh ba cấu trúc được bọc sợi thủy tinh trong dòng sản phẩm miếng đệm tadpole và gioăng tadpole BSTFLEX và giải thích cách chỉ định chúng cho dịch vụ công nghiệp.

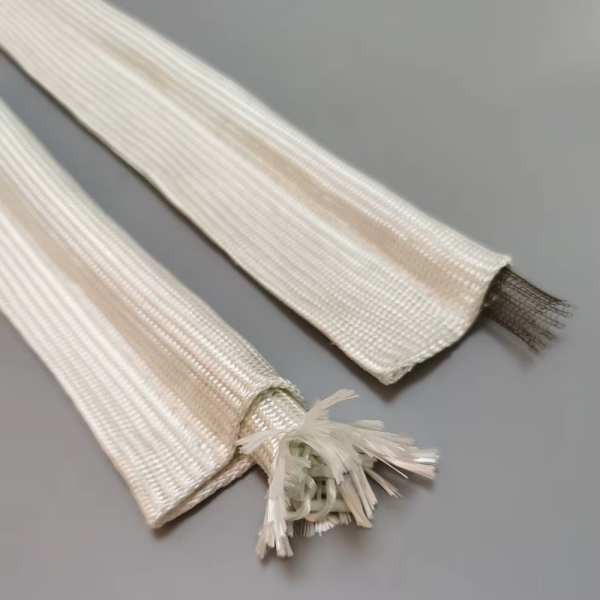

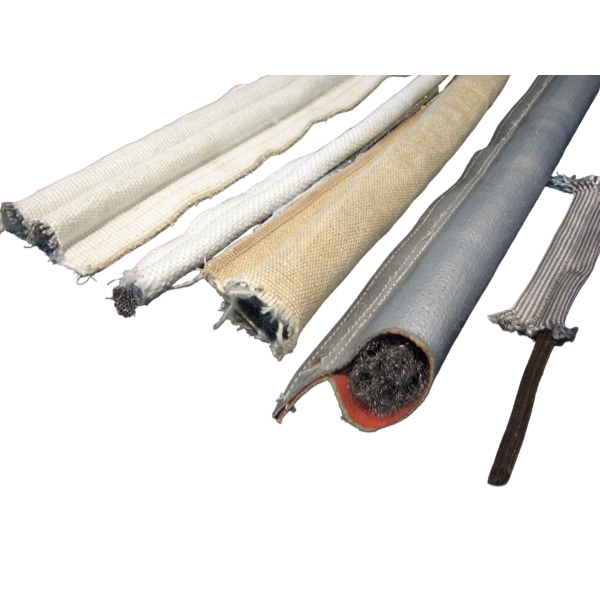

Ba loại lõi bên dưới cùng một lớp vỏ sợi thủy tinh

Lớp vỏ xác định loại vải dệt lộ ra ngoài. Thông số kỹ thuật của lõi mô tả những gì hỗ trợ bầu đệm. Việc giữ hai chi tiết này riêng biệt giúp dễ dàng so sánh các sản phẩm và tránh đặt hàng gioăng chỉ dựa trên vẻ bề ngoài.

Những mô tả này là điểm khởi đầu cho việc lựa chọn, không phải là bảng xếp hạng phổ quát về độ mềm hoặc tuổi thọ sử dụng. Mật độ lõi, đường kính dây, cấu trúc lưới, kích thước bầu đệm và độ căng của lớp vỏ có thể làm thay đổi hành vi của miếng đệm hoàn thiện.

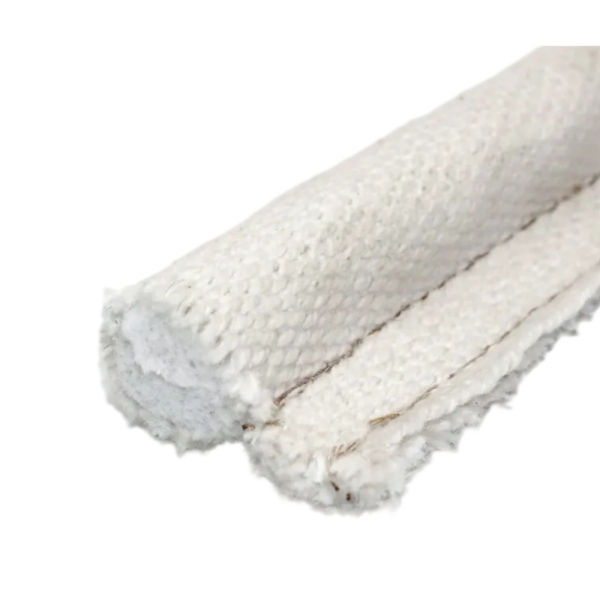

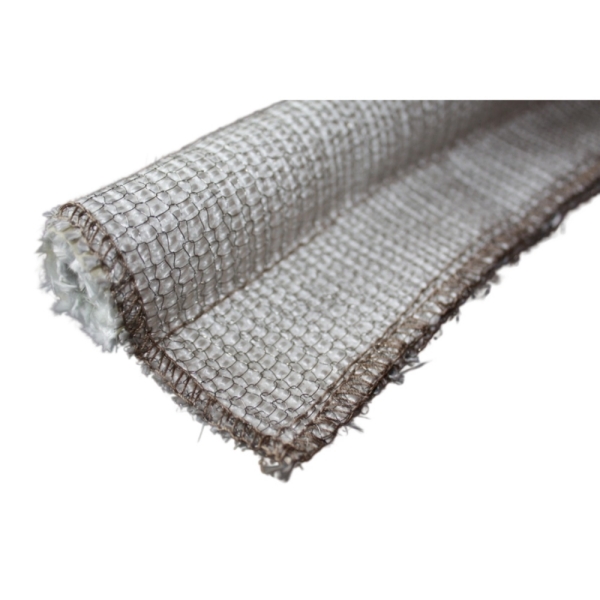

Lõi sợi thủy tinh: Bầu đệm làm kín phi kim loại

Lõi sợi thủy tinh sử dụng vật liệu sợi thay vì gia cố kim loại để tạo nên thân của bầu đệm. Sự nén xảy ra thông qua biến dạng và sắp xếp lại cấu trúc dệt bên trong.

Cấu trúc này đáng để đánh giá khi ưu tiên lõi phi kim loại linh hoạt. Độ cứng của nó vẫn phụ thuộc vào cách lõi được sản xuất: hai lõi sợi thủy tinh có cùng đường kính ngoài không nhất thiết phải yêu cầu cùng một lực để nén.

Sản phẩm Miếng đệm tadpole lõi sợi thủy tinh vỏ sợi thủy tinh cung cấp sự kết hợp giữa lớp vỏ và lõi này. Đối với dự án thay thế, hãy chỉ định phản ứng nén cần thiết cũng như các kích thước.

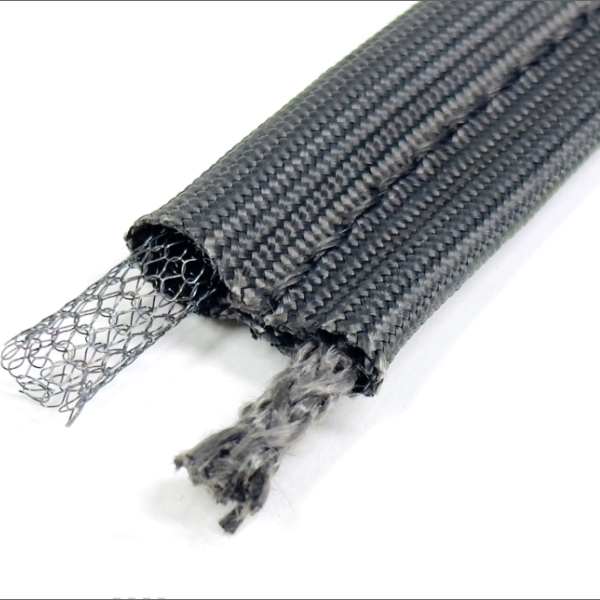

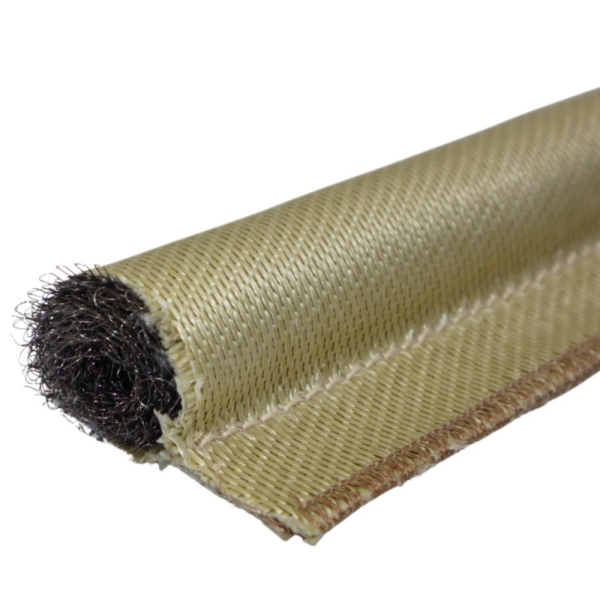

Lõi thép không gỉ: Hỗ trợ kim loại bên trong

Lõi thép không gỉ đưa vào sự hỗ trợ kim loại bên trong bầu đệm làm kín. Trong các cấu trúc lưới, cách sắp xếp dây cho phép biến dạng trong khi vẫn hỗ trợ cấu hình bên dưới lớp vải sợi thủy tinh.

Một Miếng đệm tadpole lõi thép không gỉ vỏ sợi thủy tinh là một ứng cử viên cho thiết bị mà việc gia cố bên trong là một yêu cầu quan trọng. Lõi nên được chỉ định theo cấu trúc, không chỉ bằng các từ “thép không gỉ”.

Đừng cho rằng mọi lõi thép không gỉ đều có độ đàn hồi, lực đóng hoặc độ bền giống hệt nhau. Hãy yêu cầu thông tin chi tiết về hợp kim và lõi, sau đó đánh giá cấu hình hoàn thiện ở chiều cao nén dự kiến.

Lõi thép không gỉ rỗng: Cấu trúc tâm mở

Lõi rỗng không đơn thuần là một bóng vải trống rỗng. Trong cấu trúc này, một cấu trúc thép không gỉ bao quanh một khu vực trung tâm mở bên dưới lớp phủ sợi thủy tinh.

Hình học đó cung cấp không gian để bóng biến dạng vào trong. Nó có thể hữu ích khi cửa có lực đóng hạn chế hoặc gioăng phải thích ứng với sự thay đổi xung quanh chu vi làm kín. Hiệu suất thực tế phụ thuộc vào cấu trúc dây và cấu hình gioăng hoàn chỉnh.

Gioăng Tadpole Lõi Rỗng Thép Không Gỉ Lớp Phủ Sợi Thủy Tinhlà cấu trúc liên quan cần xem xét. Hãy xác nhận phạm vi nén làm việc của nó thay vì giả định rằng một bóng rỗng có thể bị làm phẳng vô thời hạn.

Vật liệu Lõi và Hình học Lõi là các Thông số kỹ thuật khác nhau

“Thép không gỉ” xác định một nhóm vật liệu. “Rỗng” xác định một đặc điểm cấu trúc. Do đó, một gioăng có thể có cả lõi thép không gỉ và lõi rỗng cùng một lúc.

Tương tự, “lõi lưới đặc” mô tả cấu hình lưới thay vì một thanh kim loại đặc cứng. Các bản vẽ mua sắm nên xác định cấu trúc thực tế đủ rõ ràng để nhà sản xuất không phải diễn giải một mô tả mơ hồ.

Một thông số kỹ thuật hữu ích kết hợp lớp phủ, vật liệu lõi, hình học lõi và kích thước cấu hình. Ví dụ: lớp phủ sợi thủy tinh dệt, lõi lưới rỗng thép không gỉ, chiều cao bóng tự do được chỉ định, chiều rộng đuôi được xác định và chiều cao lắp đặt đã thỏa thuận.

Phần trăm Nén không cho bạn biết Lực đóng

Nén mô tả mức độ giảm chiều cao bóng. Lực đóng mô tả tải trọng cần thiết để đạt được mức giảm đó. Chúng có liên quan với nhau, nhưng không thể thay thế cho nhau.

Đối với một bóng được đo theo hướng tải, độ nén danh nghĩa có thể được biểu thị là:

Độ nén danh nghĩa (%) = (chiều cao bóng tự do − chiều cao bóng lắp đặt) ÷ chiều cao bóng tự do × 100

Ví dụ, giảm chiều cao bóng tự do 16 mm xuống chiều cao lắp đặt 12 mm cho độ nén danh nghĩa 25%. Đây là một ví dụ về kích thước, không phải là cài đặt nén được khuyến nghị cho mọi gioăng tadpole.

Hai gioăng bị nén cùng một tỷ lệ phần trăm có thể yêu cầu các tải trọng khác nhau. Đối với thiết kế OEM, hãy yêu cầu thông tin về tải trọng nén nếu có, hoặc đánh giá các mẫu trong một thiết bị đại diện cho các điều kiện lắp đặt và tiếp xúc thực tế.

Khả năng phục hồi cũng rất quan trọng. Sau khi dỡ tải, bóng có thể không trở lại hoàn toàn chiều cao ban đầu. Mức độ biến dạng dư thừa có thể chấp nhận được nên được xem xét cùng với tần suất mở và nhiệt độ vận hành của thiết bị.

Ứng dụng Công nghiệp: Bắt đầu với Yêu cầu của Thiết bị

Cửa Lò mẻ, Lò sấy và Lò nung

Đối với gioăng cửa lò công nghiệp, hãy bắt đầu với khe hở đóng và lực chốt khả dụng. Một vòng đệm yêu cầu tải trọng nén quá mức có thể ngăn cửa đạt đến vị trí dự định.

Cấu trúc lõi sợi thủy tinh là một lựa chọn để đánh giá khi ưu tiên bóng phi kim loại linh hoạt. Khi thiết kế yêu cầu hỗ trợ kim loại, hãy so sánh các lựa chọn thay thế bằng thép không gỉ trong cùng điều kiện lắp đặt.

Việc lựa chọn nên tính đến toàn bộ chu vi, bao gồm các góc và phía bản lề, thay vì chỉ một mẫu thẳng ngắn.

Cửa Tiếp cận Mở thường xuyên

Cửa kiểm tra và tấm tiếp cận sản xuất đặt ra các yêu cầu cơ học lặp đi lặp lại đối với vòng đệm. Đánh giá cách bóng phản ứng sau khi đóng lặp đi lặp lại, liệu đuôi có được giữ cố định hay không và liệu lớp phủ có cọ xát vào kim loại xung quanh hay không.

Lõi thép không gỉ có thể cung cấp sự gia cố bên trong, nhưng nó không bảo vệ lớp phủ sợi thủy tinh lộ ra khỏi mọi nguồn mài mòn. Kiểm tra sự căn chỉnh cửa, các cạnh tiếp xúc và hướng di chuyển trước khi coi việc thay thế lõi là giải pháp hoàn chỉnh.

Nắp lớn và Khe hở làm kín thay đổi

Trên một nắp lớn, khe hở đóng có thể khác nhau ở các vị trí khác nhau. Cấu hình lõi rỗng đáng để đánh giá khi gioăng cần một phạm vi biến dạng hữu ích mà không cần tải trọng đóng quá mức.

Đo cả khe hở nhỏ nhất và lớn nhất. Bóng phải duy trì tiếp xúc ở vị trí rộng nhất mà không bị nén quá mức tại điểm chặt nhất. Chỉ riêng đường kính lớn hơn không giải quyết được xung đột đó.

Tấm tiếp cận lò, Ống dẫn và Bộ điều tiết

Đối với các tấm tiếp cận lò và thiết bị ống dẫn nhiệt, hãy xác định nhiệt độ tại vị trí gioăng. Nhiệt độ buồng xử lý không nhất thiết giống với nhiệt độ mà lớp phủ, đường khâu hoặc lõi phải chịu.

Các ứng dụng ống dẫn và bộ điều tiết cũng yêu cầu yêu cầu rò rỉ và chênh lệch áp suất xác định. Không nên giả định rằng gioăng tadpole dệt sợi thủy tinh cung cấp vòng đệm kín khí hoặc chịu áp suất chỉ vì nó phù hợp để làm kín chu vi nhiệt.

Khi việc ngăn chặn là quan trọng đối với an toàn, toàn bộ mối nối yêu cầu trình độ chuyên môn cụ thể cho ứng dụng.

Lựa chọn Nhiệt độ áp dụng cho Gioăng hoàn chỉnh

Gioăng sợi thủy tinh nhiệt độ cao là một cụm lắp ráp, không chỉ là một mảnh vải thủy tinh. Các điều kiện dịch vụ có thể sử dụng của nó phụ thuộc vào cấp độ lớp phủ, hoàn thiện vải, lõi, đường khâu và bất kỳ vật liệu phủ hoặc đính kèm nào.

Thay đổi lõi từ sợi thủy tinh sang thép không gỉ không tự động làm tăng khả năng chịu nhiệt độ của lớp phủ bên ngoài. Tương tự, một lõi chịu nhiệt không thể bù đắp cho lớp phủ hoặc cấu trúc may không phù hợp.

Chỉ định nhiệt độ liên tục, nhiệt độ đỉnh và thời gian đỉnh riêng biệt. Ngoài ra, hãy xác định xem gioăng có tiếp xúc với luồng không khí nóng, tiếp xúc với kim loại được làm nóng, nhiệt bức xạ hay tiếp xúc trực tiếp với ngọn lửa hay không.

Khi sợi thủy tinh không phù hợp, hãy xem xét các kết hợp lớp phủ và lõi thay thế trong bộ sưu tập vòng đệm tadpole nhiệt độ cao. Chọn cấu trúc thay thế như một hệ thống hoàn chỉnh thay vì thay đổi một thành phần riêng lẻ.

Băng Gioăng Tadpole Sợi thủy tinh, Băng phẳng và Dây thừng không giống nhau

Thuật ngữ băng gioăng tadpole sợi thủy tinh đề cập đến cấu hình làm kín dạng bóng và đuôi. Không nên nhầm lẫn nó với dải sợi thủy tinh phẳng hoặc dây thừng sợi thủy tinh riêng biệt.

Băng phẳng cung cấp một phần tương đối đồng nhất trên chiều rộng của nó. Dây thừng cung cấp một thân làm kín mà không có đuôi gắn tích hợp. Cấu hình tadpole tách biệt chức năng tiếp xúc của bóng với chức năng giữ của đuôi.

Các sản phẩm này có thể sử dụng các vật liệu liên quan, nhưng cách bố trí lắp đặt và độ nén khả dụng của chúng khác nhau. Việc thay thế dạng này bằng dạng khác đòi hỏi phải kiểm tra hình học của mối nối, không chỉ đơn thuần là khớp với chiều rộng danh nghĩa.

Đo mối nối trước khi sao chép một gioăng đã mòn

Một chiếc gioăng cũ là bằng chứng hữu ích, nhưng nó có thể không còn đại diện cho cấu hình ban đầu. Độ nén vĩnh viễn, vải bị kéo giãn và các góc bị hỏng có thể làm cho mẫu đã qua sử dụng trở nên gây hiểu lầm.

Cung cấp mẫu cùng với các phép đo thiết bị. Bản phác thảo mặt cắt ngang nên phân biệt kích thước bóng tự do, chiều rộng đuôi và chiều rộng tổng thể.

Khi nêu chiều rộng đuôi, hãy đánh dấu các điểm cuối đo lường trên bản vẽ. Điều này tránh nhầm lẫn giữa đuôi gắn lộ ra ngoài và chiều rộng cấu hình tổng thể.

Đánh giá cấu hình trước khi đặt hàng sản xuất

Đối với thiết kế OEM mới hoặc thay đổi cấu tạo lõi, hãy sử dụng quy trình phê duyệt mẫu trước khi cam kết số lượng sản xuất. Các bước kiểm tra sau đây cung cấp một điểm khởi đầu thực tế; giới hạn chấp nhận phải đến từ các yêu cầu của thiết bị.

Độ vừa vặn và độ kín: Lắp mẫu với phương pháp giữ dự định. Xác nhận rằng bóng tiếp xúc với bề mặt giao phối, cửa đóng đúng cách và đuôi không cản trở mối nối.

Độ nén và khả năng phục hồi: Đánh giá cấu hình ở chiều cao lắp đặt dự định. Kiểm tra lực đóng, biến dạng dư và hành vi sau các chu kỳ mở đại diện.

Tiếp xúc nhiệt: Đánh giá toàn bộ cấu tạo trong các điều kiện dịch vụ đại diện. Kiểm tra lớp phủ, đường khâu, lõi và độ giữ sau khi tiếp xúc.

Hiệu suất mối nối: Kiểm tra yêu cầu về rò rỉ hoặc hiệu suất nhiệt đã thỏa thuận bằng cách sử dụng thử nghiệm thiết bị phù hợp. Chỉ riêng việc tiếp xúc bằng mắt không chứng minh được mọi yêu cầu làm kín.

Các câu hỏi thường gặp

Gioăng tadpole sợi thủy tinh có luôn có lõi sợi thủy tinh không?

Không. Sợi thủy tinh có thể mô tả lớp vỏ bên ngoài trong khi bóng chứa sợi thủy tinh, thép không gỉ hoặc lõi được chỉ định khác. Hãy nêu rõ cả lớp vỏ và lõi khi đặt hàng.

Gioăng lõi rỗng có luôn mềm hơn gioăng lõi sợi thủy tinh không?

Không có sự so sánh chung nào áp dụng được. Hình học rỗng cung cấp không gian cho sự biến dạng, nhưng cấu tạo dây, mật độ sợi, kích thước bóng và độ căng của lớp vỏ ảnh hưởng đến tải trọng nén thực tế. Hãy so sánh các mẫu hoàn thiện hoặc dữ liệu thử nghiệm liên quan.

Lõi thép không gỉ có làm cho bề mặt bên ngoài chống mài mòn tốt hơn không?

Lõi cung cấp sự hỗ trợ bên trong. Lớp vỏ sợi thủy tinh vẫn là bề mặt tiếp xúc lộ ra ngoài trừ khi một lớp bảo vệ bổ sung được chỉ định. Việc cọ xát bề mặt nên được giải quyết thông qua việc lựa chọn lớp vỏ và hình học thiết bị.

Cùng một cấu hình có thể được sử dụng cho cửa lò nướng và cửa lò công nghiệp không?

Có thể, nhưng tên thiết bị là không đủ để xác định mức độ phù hợp. Hãy so sánh nhiệt độ gioăng thực tế, khe hở, lực đóng, chuyển động, môi trường và yêu cầu làm kín.

Cần những gì để báo giá gioăng tadpole sợi thủy tinh tùy chỉnh?

Cung cấp bản vẽ mặt cắt hoặc mẫu, kích thước bầu tự do, kích thước đuôi, chiều dài yêu cầu, số lượng, khe hở đóng và điều kiện vận hành. Bao gồm thông số kỹ thuật lõi hiện có bất cứ khi nào được biết.

Chỉ định Gioăng Tadpole Sợi thủy tinh với BSTFLEX

BSTFLEX sản xuất gioăng tadpole bọc sợi thủy tinh với các cấu trúc bên trong khác nhau cho các dự án OEM và thay thế. Kích thước bầu, đuôi lắp đặt và chiều dài hoàn thiện có thể được phát triển dựa trên bản vẽ, mẫu và yêu cầu thiết bị.

Bắt đầu với cấu trúc lõi sợi thủy tinh cho bầu phi kim loại, xem xét cấu trúc lõi thép không gỉ để có hỗ trợ kim loại bên trong, hoặc đánh giá cấu trúc lõi thép không gỉ rỗng nơi hình học tâm mở của nó phù hợp với độ nén yêu cầu.

Gửi bản vẽ gioăng và chi tiết ứng dụng của bạn cho BSTFLEX để nhận báo giá. Bao gồm số lượng yêu cầu, nhiệt độ vận hành, khe hở đóng và cách bố trí lắp đặt để đề xuất có thể giải quyết toàn bộ cụm làm kín.
