Trên một cụm ống dẫn hiện có, cả hai đầu nối có thể đã được kết nối, đường ống có thể đi phía sau thiết bị và khả năng tiếp cận có thể bị giới hạn trong một đoạn ngắn lộ ra ngoài. Trong tình huống đó, câu hỏi đầu tiên về ống bọc chống cháy không phải là đường kính danh nghĩa. Mà là liệu ống bọc dạng ống có đường lắp đặt thực tế hay không.
Ống bọc chống cháy có thể tháo rời mở theo chiều dọc để có thể quấn quanh ống thay vì luồn qua đầu nối. Các khóa bấm và khóa dán (hook-and-loop) cung cấp hai cách để đóng khe hở đó. Ống bọc chống cháy dạng ống vẫn là một lựa chọn khi có thể tiếp cận đầu ống hoặc có thể lắp đặt lớp bảo vệ trong quá trình thay thế ống theo kế hoạch.
Chọn định dạng dựa trên công việc lắp đặt và bảo trì, sau đó xác minh tính phù hợp về nhiệt của nó. Dòng sản phẩm ống bọc chống cháy BSTFLEX bao gồm các cấu trúc dạng quấn khóa bấm, khóa dán và dạng ống để đánh giá các yêu cầu khác nhau này.
| Điểm quyết định | Khóa bấm-ống bọc chống cháy dạng quấn | Ống bọc chống cháy khóa dán | Ống bọc chống cháy dạng ống |
|---|---|---|---|
| Đường lắp đặt | Quấn quanh phần được bảo vệ và đóng tại các vị trí khóa bấm riêng lẻ. | Quấn quanh phần được bảo vệ và đóng dọc theo dải khóa khớp nối. | Trượt dọc theo cụm từ một đầu có thể tiếp cận được. |
| Ngắt kết nối ống | Có thể tránh ngắt kết nối các đầu nối khi có đủ khả năng tiếp cận để quấn và đóng ống bọc. | Có thể tránh ngắt kết nối các đầu nối khi có thể tiếp cận và đóng hoàn toàn khóa. | Yêu cầu đường vào từ đầu ống thông thoáng; đánh giá trong quá trình lắp ráp hoặc ngắt kết nối được phê duyệt. |
| Kiểm tra sau đó | Mở các khóa bấm cần thiết để lộ phần được bảo vệ. | Tách các dải khóa để lộ phần được bảo vệ. | Việc tiếp cận bên dưới yêu cầu trượt ngược lại hoặc tháo ống bọc ở nơi cụm lắp ráp cho phép. |
| Kiểm tra độ vừa vặn quan trọng | Sự căn chỉnh khóa bấm và phần chồng lấp vật liệu được giữ lại giữa các khóa. | Độ chồng lấp được chỉ định và sự ăn khớp hoàn toàn của các bề mặt khóa. | Đường kính trong có thể sử dụng, đường đi của đầu nối và độ che phủ dọc theo đường ống. |
| Điểm bắt đầu hữu ích | Một bản nâng cấp yêu cầu khóa cơ học có thể mở lại với các vị trí khóa có thể tiếp cận. | Một lớp vỏ có thể bảo trì, nơi dải khóa dọc phù hợp với quy trình tiếp cận và bảo trì. | Một quy trình lắp ráp xác định, nơi không cần thiết phải mở thường xuyên dọc theo ống bọc. |
| Khả năng chịu nhiệt | Đánh giá thân ống, đường may, khóa bấm và phần chồng lấp đã lắp đặt cùng nhau. | Đánh giá thân ống, đường may, vật liệu khóa và phần chồng lấp đã lắp đặt cùng nhau. | Đánh giá thân ống, độ vừa vặn và xử lý đầu ống được chỉ định. |
Sự so sánh này xác định sự khác biệt về lắp đặt, không phải là bảng xếp hạng phổ quát về khả năng chịu nhiệt. Khóa bấm kim loại không tự động làm cho ống bọc phù hợp với ứng dụng nóng hơn, và một ống kín không tự nó thiết lập xếp hạng tiếp xúc với ngọn lửa.

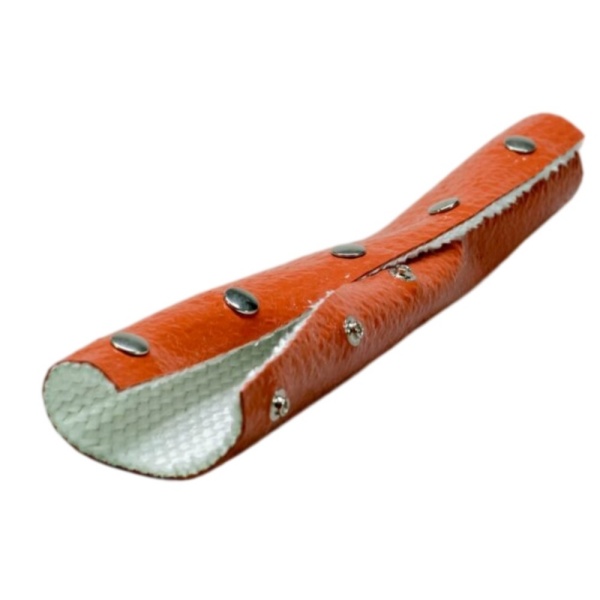

Ống bọc chống cháy dạng quấn khóa bấm BSTFLEX kết hợp khả năng bảo vệ bằng sợi thủy tinh phủ silicone với khóa bấm kim loại. Ống bọc có thể được mở dọc theo chiều dài, đặt xung quanh cụm lắp ráp và đóng lại mà không cần luồn toàn bộ lớp vỏ qua đầu nối.
Đánh giá cấu trúc này khi việc lắp đặt cho phép tiếp cận và kiểm tra từng vị trí cố định. Trong một cụm ống dẫn chật hẹp, hãy xác nhận rằng kỹ thuật viên có thể ép các bộ phận khớp nối lại với nhau mà không làm xoắn ống hoặc ép mạnh ống bọc vào giá đỡ.
Khu vực kiểm tra quan trọng cũng nằm giữa các nút bấm. Một ống bọc có thể đã cài hết các nút nhưng vẫn bị mất độ chồng lấp cần thiết tại các đoạn uốn cong. Hãy phê duyệt độ khít của ống trên đường đi thực tế, bao gồm cả mặt ngoài của các đoạn uốn cong và phạm vi chuyển động cho phép của thiết bị.
Quy định khoảng cách giữa các chốt, độ chồng lấp và vị trí đầu cuối trong cấu trúc đã thỏa thuận. Tránh giả định rằng một kiểu sắp xếp nút bấm sẽ phù hợp với mọi đường kính, độ uốn cong hoặc chiều dài được bảo vệ.

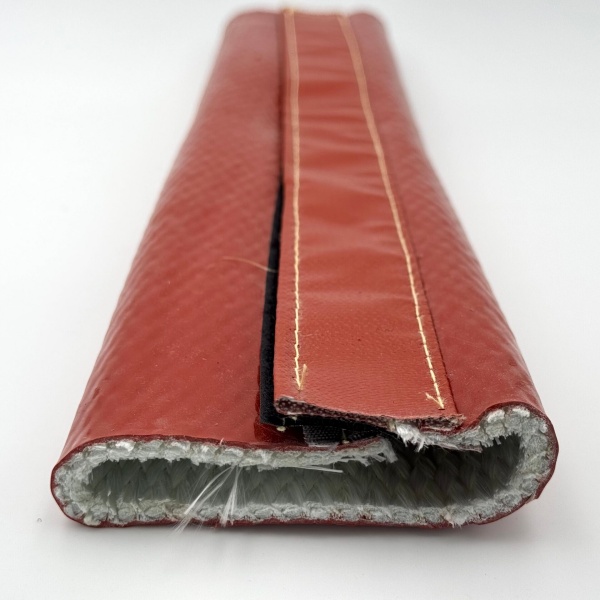

Một ống bọc chống cháy dạng móc và vòng BSTFLEX cung cấp một định dạng có thể mở khác cho các ống và cáp hiện có. Sản phẩm VFRS sử dụng sợi thủy tinh bện phủ silicone với khóa móc và vòng bằng nylon chống cháy được khâu bên trong bằng chỉ sợi thủy tinh.
Định dạng này đáng để đánh giá khi quy trình bảo trì bao gồm việc mở đường may dọc và ép đóng lại. Kiểm tra xem việc lắp đặt có cung cấp đủ quyền truy cập để gắn vào khu vực cố định cần thiết hay không, chứ không chỉ là mép trước có thể nhìn thấy được.
Đừng chọn loại khóa bằng cách áp dụng chỉ số nhiệt độ của phần thân phủ silicone cho mọi thành phần. Hãy yêu cầu các giới hạn vận hành và cơ sở thử nghiệm cho cấu hình hoàn thiện, bao gồm vật liệu cố định, đường khâu và độ chồng lấp bảo vệ.
Ở những nơi có bụi, sợi, dầu hoặc mảnh vụn từ quy trình, hãy đưa các điều kiện đó vào kế hoạch đánh giá và kiểm tra khóa. Đừng giả định rằng bề mặt cố định bị nhiễm bẩn sẽ giữ được độ bám dính ban đầu. Một dải cố định có mặt sau bằng keo thông thường không phải là sản phẩm thay thế được phê duyệt cho loại khóa khâu đã chỉ định.
Nắp đậy có thể tháo rời không cần thiết cho mọi trường hợp trang bị thêm. Khi một ống đã được lên lịch thay thế, ống bọc dạng ống có thể được xem xét trong trình tự lắp ráp đã phê duyệt. Nó cũng có thể thực tế ở những nơi có đầu ống dễ tiếp cận và hình dạng khớp nối cho phép lắp đặt mà không cần dùng lực quá mức.

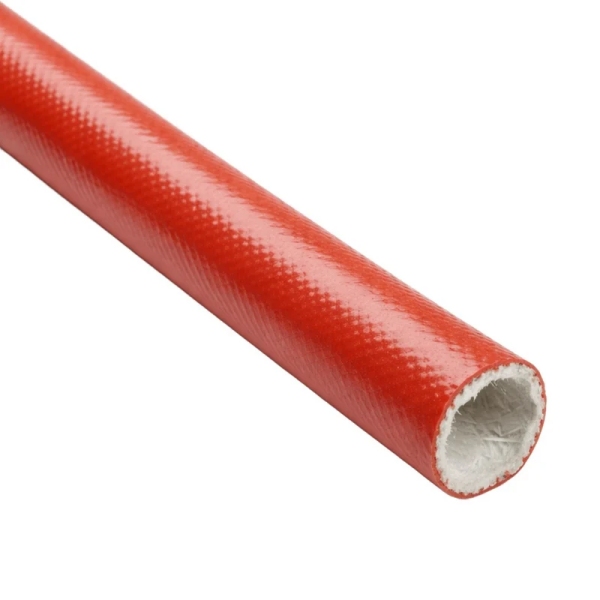

Loại ống bọc chống cháy dạng ống BSTFLEX EFRS sử dụng sợi thủy tinh bện phủ silicone. Nó không có khóa dọc có thể mở được để gắn sau khi lắp đặt, mặc dù vẫn cần kiểm tra khe hở khớp nối, các đoạn uốn cong và xử lý đầu ống.
Chọn phương án này khi quy trình lắp đặt đã được xác định và không yêu cầu mở thường xuyên dọc theo chiều dài được bảo vệ. Đừng cắt dọc một ống bọc dạng ống thông thường và coi nó như một sản phẩm có thể tháo rời tương đương. Điều đó làm thay đổi độ che phủ và tạo ra một đường may không đạt chuẩn.
Quy định kích thước bên ngoài của phần được bảo vệ và độ khít có thể sử dụng của ống bọc có thể tháo rời. Chỉ riêng chiều rộng vật liệu phẳng không xác định được đường kính hoàn thiện hoặc độ chồng lấp còn lại. Việc cố định bằng móc và vòng không nên được coi là sự cho phép đóng ống bọc ở bất kỳ chiều rộng thuận tiện nào.
Đối với ống, hãy kiểm tra đường dẫn lắp đặt cũng như độ khít cuối cùng. Biểu đồ kích thước ống bọc chống cháy và hướng dẫn khe hở khớp nối giải thích các kiểm tra kích thước đó một cách riêng biệt.
Xác định nguồn nhiệt và bất kỳ hướng lửa, tia lửa hoặc tia kim loại nóng chảy nào có khả năng xảy ra trên bản vẽ lắp đặt. Yêu cầu xem xét hướng đường may và độ chồng lấp cho mức độ tiếp xúc đó. Không có vị trí đồng hồ nào là đúng cho mọi loại máy, và một đường may dễ tiếp cận không tự động trở thành đường may được bảo vệ phù hợp.
Kiểm tra toàn bộ đường đi, không chỉ một mẫu thẳng trên bàn làm việc. Đánh dấu các kẹp, giá đỡ và các khu vực nơi ống di chuyển. Xác nhận rằng khóa vẫn được gắn chặt, nắp không bị vướng và không có cạnh hoặc chốt nào bị ép vào thành phần lân cận. Những thay đổi đối với giá đỡ ống phải tuân theo sự sắp xếp đã được phê duyệt của thiết bị.
Lên kế hoạch cách mở ống bọc sau khi lắp đặt và nơi kỹ thuật viên có thể nhìn thấy ống bên dưới nó. Đối với các đoạn dài, hãy thảo luận về các phần có thể bảo trì riêng biệt thay vì giả định rằng một nắp che liên tục là tốt nhất. Bất kỳ mối nối nào giữa các phần cần một chi tiết che phủ đã thỏa thuận; sự thuận tiện đơn thuần không xác định được độ chồng lấp chấp nhận được.
Hãy xem xét một ống thủy lực giả định được dẫn bên cạnh thiết bị nóng. Cả hai đầu đều được kết nối, các khớp nối lớn hơn thân ống và đội bảo trì cần tiếp cận định kỳ để kiểm tra nắp che bên dưới lớp bảo vệ nhiệt.
Ống bọc chống cháy có thể tháo rời là một điểm khởi đầu hợp lý vì nó giải quyết cả việc tiếp cận đầu ống và kiểm tra sau này. So sánh các mẫu dạng nút bấm và dạng móc-vòng trên đường đi đó. Đối với phiên bản nút bấm, hãy kiểm tra khả năng tiếp cận từng vị trí cố định và độ che phủ giữa chúng. Đối với phiên bản móc-vòng, hãy kiểm tra độ gắn kết hoàn toàn, thông số kỹ thuật thực tế của chốt và sự phù hợp của nó với các điều kiện nhiễm bẩn và tiếp xúc.
Bây giờ hãy thay đổi kịch bản: ống sẽ được thay thế trong thời gian ngừng máy theo lịch trình và thiết kế đã phê duyệt không yêu cầu mở thường xuyên dọc theo chiều dài của nó. Ống bọc dạng ống trở thành một giải pháp thay thế thiết thực vì quy trình lắp ráp có thể cung cấp quyền tiếp cận đầu ống. Quyết định thay đổi theo nhiệm vụ bảo trì, không phải vì một loại khóa nào đó luôn vượt trội hơn.
Cung cấp mức tiếp xúc nhiệt bình thường, khoảng cách từ nguồn, thời gian dự kiến và bất kỳ yêu cầu bất thường nào về lửa hoặc tia bắn. Yêu cầu thông tin sản phẩm áp dụng cho cấu hình ống bọc và khóa được đề xuất thay vì dựa vào mô tả vật liệu chung chung.
Khi cần báo cáo thử nghiệm hoặc phê duyệt, hãy kiểm tra xem nó có bao gồm cùng loại vật liệu thân, đường may, khóa và cách sắp xếp lắp đặt hay không. Bằng chứng cho một ống bọc dạng ống không cắt không nên tự động áp dụng cho cấu trúc quấn quanh đã sửa đổi.
Bao gồm các giới hạn vận hành của ống được bảo vệ trong phần đánh giá. Ống bọc có thể tháo rời không làm tăng định mức áp suất của nó hoặc cho phép vận hành vượt quá giới hạn nhiệt độ. Nó không nên được chỉ định là biện pháp sửa chữa rò rỉ, hạn chế vỡ ống hoặc bảo vệ phun chất lỏng áp suất cao mà không có sự kiểm định riêng biệt, rõ ràng cho mục đích đó.
Việc lắp đặt ống bọc chống cháy mà không ngắt kết nối ống mô tả cách sắp xếp khớp nối, không phải là sự cho phép làm việc trên thiết bị đang vận hành. Tuân thủ quy trình dịch vụ an toàn của công trường: tắt và cách ly thiết bị, kiểm soát năng lượng thủy lực và các năng lượng khác được lưu trữ, và xác minh tình trạng an toàn trước khi làm việc. Để các bộ phận nóng nguội xuống tình trạng xử lý an toàn.
Yêu cầu nhân viên có trình độ đánh giá ống bị rò rỉ, hư hỏng do nhiệt hoặc hư hỏng cơ học trước khi thêm nắp che. Đừng che giấu lỗi hiện có bằng ống bọc nhiệt hoặc với tay qua đường ống có áp suất để đóng chốt.
Ống bọc trang bị thêm có thể loại bỏ các bước ngắt kết nối và kết nối lại khỏi công việc. Nó không loại bỏ nhu cầu về một khoảng thời gian bảo trì an toàn.
Việc mở lại ống bọc giúp tiếp cận để kiểm tra; điều đó không chứng minh rằng ống bọc vẫn có thể sử dụng được sau mỗi lần tiếp xúc. Hãy thiết lập các tiêu chí chấp nhận và thay thế cho lớp phủ, thân bằng sợi thủy tinh, đường may, khóa đóng và xử lý đầu ống.
Trước khi lắp lại, hãy kiểm tra các vết rách, đường may bị hỏng, khuy bấm bị biến dạng, độ bám dính của khóa không đủ và tình trạng nhiễm bẩn. Sau một sự kiện cháy hoặc bắn tóe kim loại nóng chảy đáng kể, hãy nhận đánh giá từ chuyên gia hoặc thay thế lớp bảo vệ bị ảnh hưởng theo quy trình đã được phê duyệt. Đừng chỉ sử dụng việc đóng lại thành công làm tiêu chí chấp nhận duy nhất.
Lưu giữ thông tin nhận dạng và chi tiết lắp đặt ống bọc cùng với hồ sơ bảo trì. Một sản phẩm thay thế có cùng màu sắc và đường kính tương đương có thể không có cùng cấu tạo.
| Thông tin | Những gì nhà cung cấp cần |
|---|---|
| Cụm lắp ráp hiện có | Kích thước bên ngoài của ống hoặc bó ống, ảnh chụp đường đi và vị trí của các phụ kiện, kẹp và giá đỡ. |
| Hạn chế lắp đặt | Liệu có thể tiếp cận được hai đầu hay không, liệu có được phép ngắt kết nối hay không và không gian có sẵn để vận hành khóa đóng. |
| Phần được bảo vệ | Chiều dài bao phủ yêu cầu, các đoạn uốn cong, khu vực di chuyển và bất kỳ mối nối phần nào được đề xuất. |
| Yêu cầu về khóa đóng | Ưu tiên khuy bấm hoặc khóa dán, vật liệu quy định, độ chồng lấp, cách sắp xếp khóa và tần suất kiểm tra dự kiến. |
| Tiếp xúc | Nguồn nhiệt, điều kiện bình thường và thời gian ngắn, hướng bắn tóe, chất lỏng và sự nhiễm bẩn trong quá trình. |
| Yêu cầu chấp nhận | Tài liệu kiểm tra liên quan, kiểm tra mẫu thử, đánh giá chuyển động và bất kỳ bản vẽ thiết bị đã được phê duyệt nào. |
| Định dạng cung cấp | Số lượng, chiều dài thành phẩm hoặc dạng cuộn, thông tin nhận dạng, màu sắc và yêu cầu đóng gói. |
Đối với các đơn hàng OEM hoặc bảo trì lặp lại, hãy phê duyệt một mẫu thành phẩm hoàn chỉnh với khóa đóng và độ chồng lấp của nó, không chỉ là một mảnh vải mẫu. So sánh kết quả lắp đặt và khả năng tiếp cận bảo trì cùng với giá mỗi mét.
Các mô tả có thể đề cập đến một loại vỏ mở theo chiều dọc, nhưng chúng không xác định hệ thống khóa hoặc cấu tạo đã được kiểm nghiệm. Hãy chỉ định loại khóa, độ khít khi đóng, độ chồng lấp và vật liệu thay vì chỉ đặt hàng bằng từ "xẻ".
Không có sự so sánh chung nào dựa trên tên của loại khóa. Thân ống, đường may, cách sắp xếp đường nối, mức độ tiếp xúc và bằng chứng về sản phẩm hoàn thiện mới quyết định sự phù hợp. Bản thân phần cứng kim loại không phải là bằng chứng của một cụm bảo vệ có xếp hạng cao hơn.
Một tấm phủ bó ống có thể được đánh giá, nhưng trước tiên hãy xác nhận rằng việc nhóm các đường ống lại với nhau là được phép. Cung cấp kích thước bó ống hoàn thiện và xem xét chuyển động tương đối, sự tích tụ nhiệt, khả năng tiếp cận kiểm tra và độ bao phủ cần thiết cho từng đường ống.
Không tự động như vậy. Hãy cung cấp hình học của nhánh hoặc đầu nối để xem xét. Có thể cần một tấm phủ được thiết kế riêng hoặc các phần riêng biệt; việc kéo một ống bọc tiêu chuẩn qua một điểm chia nhánh có thể để lại các khu vực bị hở hoặc ngăn cản việc đóng đúng cách.
Đối với một hệ thống lắp đặt hiện có, hãy gửi cho BSTFLEX ảnh chụp đường đi của ống, chiều dài được bảo vệ, kích thước bên ngoài và vị trí nguồn nhiệt. Nêu rõ liệu ống có cần duy trì kết nối hay không và tần suất cần mở ống bọc để kiểm tra.
BSTFLEX có thể đánh giá các tùy chọn dạng quấn bấm, khóa dán và dạng ống dựa trên hệ thống lắp đặt đó, cùng với các yêu cầu về chiều dài cắt, nhận dạng và đóng gói.Yêu cầu dữ liệu sản phẩm, mẫu thử hoặc báo giá OEM cùng với các chi tiết lắp ráp để ống bọc được đề xuất có thể được kiểm tra ở vị trí làm việc của nó.
