Vải sợi thủy tinh phủ vermiculite có thể được sử dụng trong các lớp bọc cách nhiệt tháo rời khi một lớp vải linh hoạt phải chịu được nhiệt độ cao hơn, ma sát nóng và sự phơi nhiễm nhiệt lặp đi lặp lại. Vị trí thích hợp nhất của nó không mặc định là bên ngoài của áo bảo ôn. Tùy thuộc vào thiết kế của thiết bị và tấm cách nhiệt, nó có thể đóng vai trò là lớp lót mặt nóng, vải giữ lớp cách nhiệt, lớp gia cố hoặc lớp vải bên trong được bảo vệ.
Vị trí của lớp đúng rất quan trọng vì mỗi bộ phận của áo bọc cách nhiệt tháo rời thực hiện một chức năng khác nhau. Vải phía mặt nóng hướng vào thiết bị, lõi cách nhiệt hạn chế sự truyền nhiệt, lớp vỏ bên ngoài bảo vệ cụm chi tiết khỏi việc thao tác và tác động môi trường, còn các đường may và khóa giữ cho tấm bọc luôn sử dụng được.

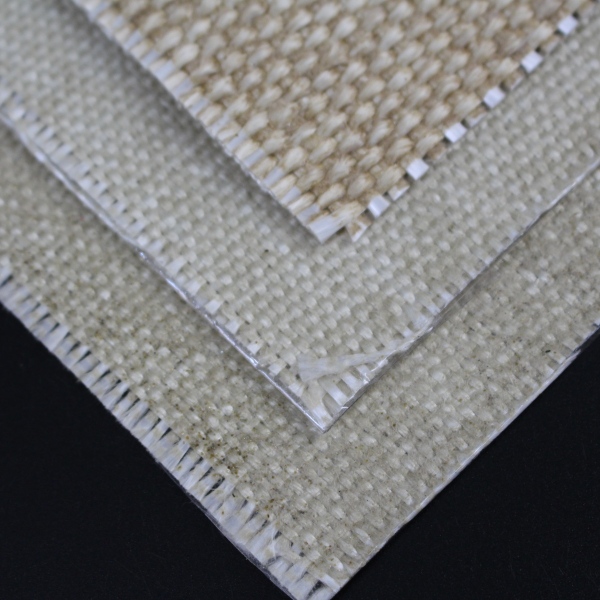

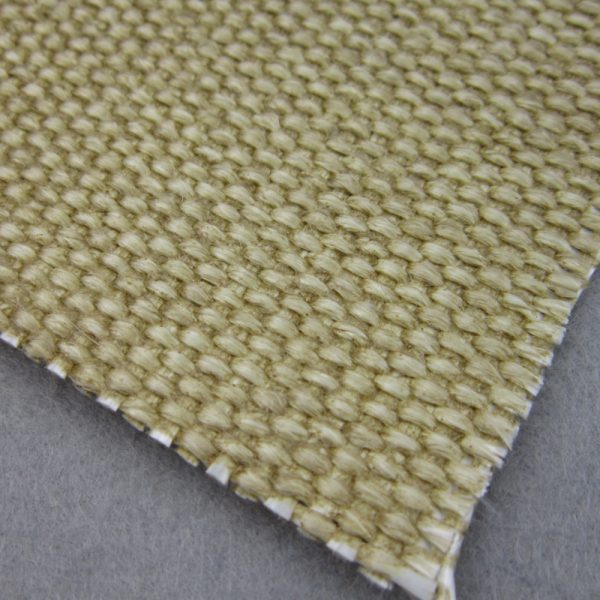

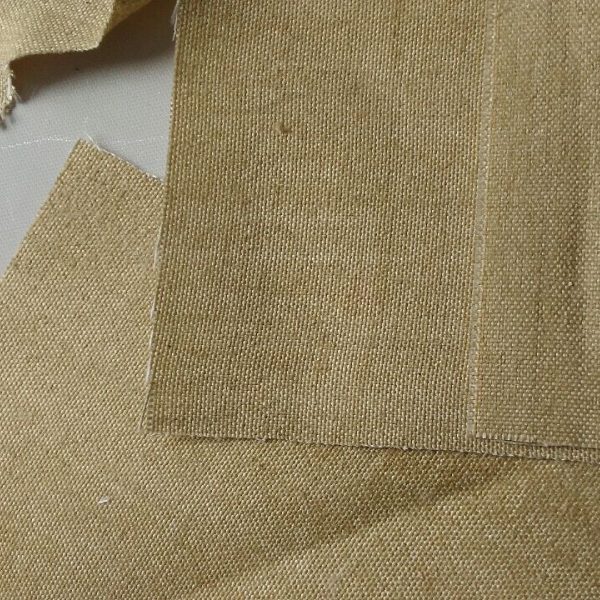

BSTFLEX cung cấp Vermiculite Coated Fiberglass Fabric với nhiều trọng lượng và độ dày khác nhau cho việc gia công công nghiệp. Các loại áo bọc tùy chỉnh hoàn chỉnh có sẵn thông qua dòng sản phẩm Removable Insulation Blankets.
Đánh giá vải sợi thủy tinh phủ vermiculite khi lớp vải dự kiến tiếp xúc với nhiệt độ cao hơn, nhiệt bức xạ, tiếp xúc trực tiếp với thiết bị nóng, ma sát nóng hoặc môi trường nhiệt khắc nghiệt hơn so với mức mà một lớp vải phủ polymer bên ngoài thông thường có thể chịu được.
Các vị trí tiêu biểu bao gồm:
Đối với các loại áo bọc ngoài trời hoặc tấm bọc tiếp xúc với dầu, độ ẩm, thời tiết và việc thao tác lặp đi lặp lại, một loại Silicone Coated Fiberglass Fabric phù hợp thường được đánh giá để làm lớp vỏ bên ngoài trong khi sợi thủy tinh vermiculite vẫn giữ nguyên ở vị trí bên trong nóng hơn.
| Lớp áo bọc hoặc bộ phận | Chức năng chính | Các câu hỏi lựa chọn quan trọng |
|---|---|---|
| Lớp lót mặt nóng | Hướng vào thiết bịhoặc phía nóng nhất của cụm chi tiết | Nhiệt độ nào tác động đến lớp lót? Có tiếp xúc trực tiếp, nhiệt bức xạ, rung động hay ma sát không? |
| Vải giữ lớp cách nhiệt | Chứa và nâng đỡ lõi cách nhiệt | Nó có cần tính linh hoạt, độ ổn định kích thước hoặc khả năng chống di chuyển sợi không? |
| Lõi cách nhiệt | Làm giảm sự truyền nhiệt qua lớp áo bọc | Yêu cầu về độ dày, mật độ và khả năng chịu nhiệt là gì? |
| Lớp gia cố hoặc lưới | Tăng cường hỗ trợ và giúp duy trì hình dạng của tấm cách nhiệt | Tấm bọc có phải chịu rung động, việc tháo lắp lặp đi lặp lại hoặc tải trọng tập trung không? |
| Lớp vỏ ngoài | Bảo vệ áo bọc chống lại việc thao tác và môi trường bên ngoài | Áo bọc nằm ở trong nhà hay ngoài trời? Nó có tiếp xúc với nước, dầu, hóa chất hoặc chất tẩy rửa không? |
| Đường may và khóa | Giữ chặt vỏ bọc lại với nhau và cho phép tháo ra | Chỉ, dây đai, khóa, móc hoặc dây buộc có phù hợp với nhiệt độ cục bộ và tải trọng của chúng không? |
Sợi thủy tinh phủ Vermiculite có thể hỗ trợ một số chức năng này, nhưng tên vật liệu không xác định toàn bộ cấu trúc áo khoác. Loại vải này nên được quy định theo vị trí và nhiệm vụ chính xác của nó.
Lớp lót mặt nóng là loại vải ở gần thiết bị nóng nhất. Vị trí này có thể làm cho hàng dệt tiếp xúc với nhiệt dẫn điện, nhiệt bức xạ, độ rung, các cạnh sắc, vảy và chu kỳ nhiệt lặp đi lặp lại.
Sợi thủy tinh phủ vermiculite là một lựa chọn thiết thực khi:
Vải sợi thủy tinh phủ Vermiculite BSTFLEX được công bố dùng cho các ứng dụng nhiệt độ cao lên đến khoảng 815°C / 1500°F tùy thuộc vào thời gian tiếp xúc, nguồn nhiệt, điều kiện lắp đặt và làm việc. Con số này áp dụng cho loại vải được chọn, không tự động áp dụng cho tấm phủ đã hoàn thiện.
Một van, mặt bích, đường ống hoặc bộ phận khí thải có thể có nhiệt độ bề mặt khác với nhiệt độ đo được ở những vị trí khác trong quy trình. Vải cũng có thể chịu các điểm nóng cục bộ xung quanh bu-lông, mặt bích, mối hàn, giá đỡ hoặc các khoảng hở trong lớp cách nhiệt.
Đối với việc lựa chọn vật liệu, hãy xác định:
Không chọn loại vải chỉ dựa vào nhiệt độ của lưu chất trong quá trình. Nhiệt độ tại vị trí lớp lót thực tế mới là giá trị có liên quan hơn.
Một loại vải phù hợp để tiếp xúc ở nhiệt độ cao không mặc nhiên là vật liệu áo bọc bên ngoài tốt nhất. Mặt ngoài của lớp bọc có thể tháo rời có thể cần khả năng chống mưa, dầu, chất tẩy rửa, việc xử lý thông thường và việc gấp lặp đi lặp lại.
Sợi thủy tinh phủ vermiculite có bề mặt được xử lý khoáng chất khô, được chọn chủ yếu để bảo vệ nhiệt và chống mài mòn nóng. Sợi thủy tinh phủ silicone cung cấp bề mặt phủ cao su thường được chọn hơn cho khả năng chống ẩm, chống dầu, chống chịu thời tiết và thao tác lặp đi lặp lại.
Do đó, một sắp xếp nhiều lớp điển hình có thể sử dụng:
| Vị trí | Vật liệu có thể sử dụng | Lý do chính |
|---|---|---|
| Mặt nóng | Sợi thủy tinh phủ vermiculite hoặc vật liệu dệt chịu nhiệt độ cao đủ tiêu chuẩn khác | Tiếp xúc với nhiệt độ cao hơn và mài mòn nóng |
| Lõi | Sợi thủy tinh, silica, sợi gốm hoặc vật liệu cách nhiệt được chọn khác | Giảm thất thoát nhiệt và kiểm soát nhiệt độ bề mặt |
| Vỏ ngoài | Sợi thủy tinh phủ silicone hoặc loại vải bọc phù hợp khác | Bảo vệ khỏi việc cầm nắm, độ ẩm, dầu và môi trường |
| Gia cố | Lưới, vải bổ sung hoặc gia cố cục bộ | Khả năng giữ hình dạng và phân bổ tải trọng |
Đây không phải là một công thức chung cho mọi trường hợp. Việc sắp xếp các lớp phải được lựa chọn phù hợp với thiết bị, môi trường và quy trình bảo trì thực tế.
Có thể sử dụng nó làm lớp bên ngoài trong các ứng dụng phù hợp trong nhà hoặc được che chắn, nơi khả năng chịu nhiệt độ cao quan trọng hơn khả năng chống thời tiết. Tuy nhiên, không nên tự động thay thế vỏ ngoài có lớp phủ bằng loại này trong điều kiện ẩm ướt, nhiều dầu hoặc ngoài trời.
Trước khi sử dụng ở bên ngoài, hãy đánh giá:
Chỉ riêng một loại vải kháng nước không làm cho lớp vỏ hoàn thiện có khả năng chống thấm nước. Các đường may, khóa đóng, điểm cắt, điểm xuyên qua và hướng chồng lấp vẫn là một phần trong thiết kế lắp ráp.
BSTFLEX cung cấp vải sợi thủy tinh phủ vermiculite tiêu chuẩn từ khoảng 0,8 mm đến 3,0 mm. Độ dày chính xác phụ thuộc vào độ linh hoạt, khả năng chống mài mòn, sự hỗ trợ cơ học, việc chế tạo và rào cản nhiệt yêu cầu.
| Độ dày danh nghĩa | Trọng lượng danh nghĩa | Khả năng sử dụng làm vỏ bọc tháo rời |
|---|---|---|
| 0.8 mm | 615 g/m² | Lớp lót trọng lượng nhẹ, lớp quấn linh hoạt hoặc lớp tấm chắn nhiệt chung |
| 1.0 mm | 816 g/m² | Chế tạo lớp bọc tháo rời chungvà các ứng dụng lớp lót đường ống hoặc van |
| 1.5 mm | 1020 g/m² | Lớp lót chịu lực trung bình, tấm cách nhiệt hoặc tấm bọc thiết bị |
| 2.0 mm | 1380 g/m² | Rào cản nhiệt dầy hơn và lớp bên trong chịu mài mòn cao hơn |
| 2.5 mm | 1680 g/m² | Tấm chăn cách nhiệt chịu lực nặng hoặc lớp lá chắn nhiệt hạng nặng |
| 3.0 mm | 1900 g/m² | Bảo vệ nhiệt hạng nặng ở những nơi mà trọng lượng và độ dày đường may vẫn nằm trong mức chấp nhận được |
Đây là các điểm xuất phát để lựa chọn chứ không phải là giới hạn áp dụng chung cho tất cả. Dải vải dày hơn có thể cải thiện độ bền và khối lượng nhiệt, nhưng nó cũng có thể làm tăng trọng lượng tấm phủ, độ dày đường may và khả năng chống uốn quanh các thiết bị nhỏ.
Tăng độ dày của vải không làm nhân lên nhiệt độ vận hành được phê duyệt. Khả năng chịu nhiệt phụ thuộc vào sợi, xử lý, cấu trúc và điều kiện tiếp xúc.
Loại dày hơn có thể mang lại:
Nó cũng có thể tạo ra:
Hãy phê duyệt vật liệu dựa trên mẫu gia công đại diện thay vì mặc định chọn loại vải dày nhất hiện có.
Vải mặt nóng và lõi cách nhiệt nên được chọn cùng nhau. Lớp lót phải có khả năng chứa, hỗ trợ hoặc bảo vệ lõi cách nhiệt đã chọn mà không gây ra độ cứng hoặc mài mòn không cần thiết.
Xác nhận:
Hiệu suất nhiệt của lớp vỏ chủ yếu đến từ hệ thống cách nhiệt hoàn chỉnh. Sợi thủy tinh phủ vermiculite là một lớp vải; không nên coi nó là chất thay thế cho độ dày cách nhiệt khối cần thiết.
Lớp lót chịu nhiệt độ cao có thể bị hỏng tại đường may có định mức thấp hơn nếu chỉ may hoặc cấu trúc đường may không phù hợp với điều kiện cục bộ.
Thông số kỹ thuật chế tạo cần xác định:
Khi có thể, hãy giữ các đường may quan trọng tránh tiếp xúc trực tiếp với bề mặt nóng nhất hoặc mép thiết bị sắc nhọn.
Nắp vỏ van phải ôm vừa thân van, nắp van, ty van, bộ truyền động và các mặt bích lân cận, đồng thời vẫn đảm bảo lối tiếp cận cho việc vận hành và bảo trì. Sử dụng quy cách lớp để xử lý các điểm nóng cục bộ gần nắp van, mép mặt bích và các điểm kết nối đường ống.
Lớp lót không được làm cản trở chuyển động của van hoặc lối tiếp cận các điểm kiểm tra. Đối với các cụm lắp ráp tùy chỉnh hoàn chỉnh, hãy tham khảo danh mục Tấm Báo Ôn Tháo Lắp Được và các cấu hình nắp vỏ van hiện có.
Nắp vỏ mặt bích thường chịu nhiệt độ tập trung quanh mối nối và các bu-lông. Bố cục thiết kế phải cho phép kiểm tra hoặc theo dõi rò rỉ theo yêu cầu của công trường, đồng thời bảo vệ lớp cách nhiệt khỏi các mép mặt bích sắc nhọn.
Ở những nơi nắp vỏ thường xuyên được tháo ra, hãy kiểm tra độ mài mòn tại đường phân tách, điểm chồng lớp và các vị trí khóa đóng. Việc gia cố cục bộ có thể hiệu quả hơn so với việc tăng trọng lượng của từng tấm bọc.
Các thành phần khí thải có thể kết hợp nhiệt độ cao, độ rung và nhiệt bức xạ. Hãy xác định xem lớp lót có tiếp xúc với bề mặt hay không và sự chuyển động có thể gây ra ma sát cọ xát hay không. Loại vải được chọn, lõi cách nhiệt, phần gia cố và hệ thống gá kẹp cần được xem xét như một cụm hoàn chỉnh.
Bơm, thiết bị trao đổi nhiệt, tuabin, lò phản ứng và các thiết bị khác có thể yêu cầu lớp vỏ bọc chia thành từng phần để chỉ cần tháo tấm bọc cần thiết trong quá trình bảo dưỡng. Việc chia tấm bọc sẽ ảnh hưởng đến vị trí đường may, độ chồng lớp và số lượng khóa đóng.
Cung cấp bản vẽ thiết kế hoặc hình ảnh chụp thiết bị thể hiện rõ các giá đỡ, thiết bị đo đạc, đầu vòi và các tấm cửa tiếp cận trước khi phê duyệt mẫu vải.
Một nắp vỏ được tháo ra mỗi tuần chịu điều kiện làm việc khác hoàn toàn so với nắp vỏ chỉ mở trong đợt dừng máy định kỳ hàng năm. Việc thao tác lặp đi lặp lại có thể gây hư hỏng, mài mòn ngay cả khi nhiệt độ nằm trong giới hạn định mức của vật liệu.
Đối với nắp vỏ tháo lắp thường xuyên, hãy đánh giá:
Nên tiến hành lắp đặt, tháo ra và lắp lại một mẫu thử điển hình theo đúng quy trình thực tế trước khi phê duyệt đơn hàng sản xuất hàng loạt lớn.
Kiểm tra lớp lót và nắp vỏ hoàn thiện theo quy trình bảo trì của công trường. Các dấu hiệu nhận biết quan trọng có thể bao gồm:
Không nên đánh giá chất lượng vải chỉ dựa vào việc nó còn nguyên hình dạng bên ngoài hay không. Lớp lót bị hư hỏng cục bộ có thể không còn giữ được lớp cách nhiệt hoặc bảo vệ các lớp lân cận như thiết kế ban đầu.
| Hạng mục RFQ | Thông tin cần cung cấp |
|---|---|
| Phạm vi cung cấp | Vải cuộn, tấm cắt sẵn, lớp lót đã may, bộ linh kiện sẵn sàng may hoặc nắp cách nhiệt hoàn chỉnh |
| Vị trí lớp | Bề mặt tiếp xúc nhiệt, vải lót giữ bên trong, phần gia cốlớp gia cố hoặc lớp bọc ngoài |
| Thiết bị | Van, mặt bích, ống, bộ phận xả, tuabin, bơm hoặc thiết bị khác |
| Nhiệt độ | Nhiệt độ bình thường và tối đa tại lớp vải đề xuất |
| Sự tiếp xúc | Tiếp xúc trực tiếp, nhiệt bức xạ, khí nóng, độ rung, sự mài mòn hoặc ô nhiễm |
| Thông số kỹ thuật vải | Độ dày, trọng lượng, chiều rộng, chiều dài cuộn và dung sai yêu cầu |
| Hệ thống cách nhiệt | Vật liệu lõi, độ dày, mật độ, lưới đỡ và lớp vỏ bên ngoài |
| Gia công chế tạo | Chỉ, đường may, khóa, lớp gia cố và kích thước thành phẩm |
| Bảo trì | Tần suất tháo ra dự kiến, điều kiện vệ sinh và bảo quản |
| Tài liệu | Bảng thông số kỹ thuật, hồ sơ kiểm tra, phê duyệt mẫu hoặc thông số kỹ thuật của khách hàng yêu cầu |
| Số lượng | Nguyên mẫu, lô dự án, sản xuất OEM hoặc đơn hàng thay thế định kỳ |
Có. Nó có thể được sử dụng làm lớp lót bề mặt tiếp xúc nhiệt, vải giữ lớp cách nhiệt, lớp gia cường hoặc một lớp bên trong khác khi phân cấp được chọn phù hợp với nhiệt độ và tác động cơ học.
Không. Vật liệu phù hợp tùy thuộc vào nhiệt độ thực tế của lớp lót, điều kiện tiếp xúc, độ linh hoạt yêu cầu và môi trường làm việc. Các loại dệt gốm hoặc silica chịu nhiệt độ cao hơn có thể được xem xét khi điều kiện vận hành vượt quá phân cấp sợi thủy tinh đã chọn.
Nó có thể được xem xét cho các ứng dụng trong nhà hoặc nơi được bảo vệ phù hợp, nhưng không nên tự động thay thế cho lớp bọc phủ silicone hoặc lớp bọc bảo vệ môi trường khác ở những nơi mà độ ẩm, dầu, thời tiết và việc thao tác lặp đi lặp lại là những yếu tố quan trọng.
Không có độ dày tiêu chuẩn chung nào. Các tùy chọn tiêu chuẩn của BSTFLEX dao động từ khoảng 0,8 mm đến 3,0 mm. Hãy chọn phân cấp theo chức năng của lớp, độ linh hoạt, khả năng chống mài mòn, cấu trúc đường may và thiết kế tổng thể của lớp vỏ bọc.
Không. Độ dày ảnh hưởng đến trọng lượng, độ bền, khối lượng nhiệt và đặc tính chế tạo, nhưng nó không làm nhân lên nhiệt độ làm việc được phê duyệt.
Có. Lớp bên trong chịu nhiệt độ cao có thể sử dụng vải sợi thủy tinh phủ vermiculite trong khi lớp vỏ bên ngoài mát hơn sử dụng vải sợi thủy tinh phủ silicone. Mỗi lớp nên được lựa chọn dựa trên điều kiện tại vị trí của chính nó.
Có. Các cuộn tiêu chuẩn, chiều rộng hoặc chiều dài cuộn tùy chỉnh, các mảnh cắt, các bộ phận may sẵn và các lớp bọc cách nhiệt tháo rời hoàn chỉnh có thể được đánh giá theo phạm vi dự án.
Đối với vật liệu dạng cuộn, hãy gửi cho BSTFLEX độ dày, chiều rộng, chiều dài cuộn, số lượng và vị trí lớp dự kiến yêu cầu. Hãy xem lại quy cách kích thước Vải sợi thủy tinh phủ vermiculite hiện tại làm điểm khởi đầu.
Đối với vỏ bọc hoàn thiện, hãy cung cấp bản vẽ thiết bị, hình ảnh, nhiệt độ vận hành, yêu cầu cách nhiệt, lối tiếp cận bảo trì và phương án cố định mong muốn. BSTFLEX có thể cung cấp tùy chỉnh Tấm bọc cách nhiệt tháo rờihoặc các vật liệu đã chọn cho chương trình chế tạo của riêng người mua.
So sánh các tùy chọn vải bổ sung trong Vải chịu nhiệt cao danh mục hoặc liên hệ BSTFLEX để được hỗ trợ lựa chọn vật liệu, mẫu và báo giá.
