Trước khi lắp đặt ống chống cháy cho thiết bị trải nhựa đường, hãy đánh dấu nguồn nhiệt trên bản vẽ. Đó có thể là một bộ phận xả khí bên cạnh ống dẫn thủy lực, hoặc có thể là sản phẩm nóng bên trong đường ống dẫn. Những trường hợp này cần các thông số kỹ thuật bảo vệ nhiệt khác nhau.
Ống bọc chống cháy cho thiết bị nhựa đường nóngĐây là lớp vỏ bọc bên ngoài, không phải là ống dẫn nhựa đường. Xung quanh đường ống thủy lực, vai trò của nó là hạn chế sự tiếp xúc với nhiệt độ xung quanh. Xung quanh đường ống xử lý được gia nhiệt, vai trò của nó phải được xác định trong thiết kế cách nhiệt và kiểm soát nhiệt độ tổng thể.

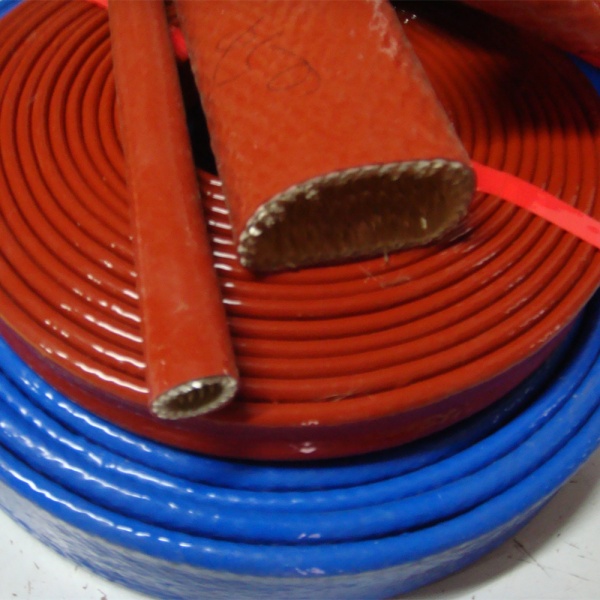

Đối với các nhà sản xuất thiết bị, nhà lắp ráp ống dẫn và người mua thiết bị bảo trì, điểm khởi đầu hữu ích là xem xét từng dòng sản phẩm một.Dòng sản phẩm ống tay chống cháy BSTFLEXBao gồm các cấu trúc sợi thủy tinh phủ silicon dạng ống và có thể mở được để đánh giá các yêu cầu này.
Hãy bắt đầu bằng cách xác định nguồn nhiệt bên ngoài: khí thải động cơ, bề mặt nóng hoặc dây chuyền sản xuất gần đó. Xem xét kỹ đường đi và khoảng cách an toàn trước khi chọn vỏ bọc. Ống bọc nên được sử dụng để bổ sung cho đường đi phù hợp, chứ không phải để biện minh cho việc đặt ống trực tiếp vào nguồn nhiệt.

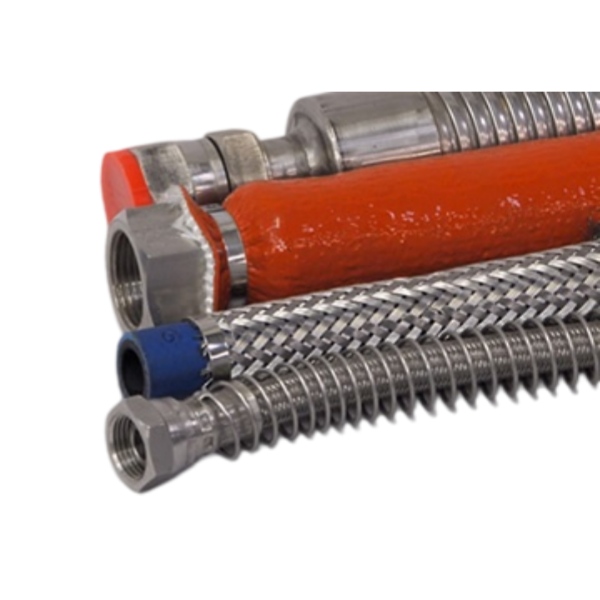

CáiỐng bọc chống cháy cho ống thủy lực BSTFLEXĐây là điểm khởi đầu cho sản phẩm máy móc xây dựng và các cụm thủy lực công nghiệp tiếp xúc với nhiệt độ cao. Hãy chỉ rõ phần cần bảo vệ và môi trường hoạt động của nó thay vì yêu cầu bảo vệ cho mọi ống dẫn trên máy.
Cũng cần kiểm tra nhiệt độ dầu thủy lực. Ống bọc bảo vệ không phải là thiết bị làm mát và không thể khắc phục tình trạng quá nhiệt bên trong hệ thống thủy lực. Ống dẫn và các phụ kiện vẫn giữ nguyên áp suất, khả năng tương thích với chất lỏng và giới hạn nhiệt độ ban đầu.
Tại đây, cần xác định mục tiêu là giảm tổn thất nhiệt, bảo vệ các bộ phận lân cận hay cung cấp lớp phủ bảo vệ bên ngoài cho hệ thống cách nhiệt hiện có. Xác định nhiệt độ chất lỏng cần thiết và chu kỳ hoạt động trước khi lựa chọn vật liệu bên ngoài.
Lớp cách nhiệt thụ động làm chậm quá trình truyền nhiệt; nó không cung cấp nhiệt. Không nên chỉ định ống chống cháy như một sự đảm bảo rằng nhựa đường sẽ vẫn có thể bơm được trong suốt thời gian ngừng hoạt động. Yêu cầu duy trì nhiệt độ cần xem xét lại toàn bộ đường ống, bao gồm cả hệ thống sưởi (nếu cần), các phụ kiện, vật liệu cách nhiệt và hệ thống điều khiển.
Máy rải nhựa đường, xe tải phân phối và hệ thống chuyển tải cố định không dùng chung một sơ đồ bố trí ống dẫn. Sử dụng các vị trí sau đây làm gợi ý kiểm tra, sau đó xác nhận vị trí nào áp dụng cho máy móc thực tế.
| Địa điểm cần đánh giá | Câu hỏi cần giải quyết | Thông tin chi tiết hữu ích |
|---|---|---|
| Đường ống thủy lực gần động cơ và ống xả | Nguồn nhiệt bên ngoài không thể tránh khỏi tác động lên ống dẫn khí ở những vị trí nào? | Vị trí nguồn nhiệt, khoảng cách, chiều dài được bảo vệ và nhiệt độ trong suốt chu kỳ hoạt động. |
| Các đường ống phục vụ cho hệ thống sàn di động hoặc các phần gắn kết. | Liệu tấm phủ hoàn thiện có đáp ứng mọi vị trí cho phép mà không gây cọ xát hoặc hạn chế chuyển động không? | Bản vẽ lộ trình ở vị trí làm việc và vận chuyển, các điểm tựa và bán kính uốn cong tối thiểu. |
| Bơm phân phối và các kết nối chuyển sản phẩm | Yêu cầu đặt ra là bảo vệ ống dẫn bên ngoài hay duy trì nhiệt độ cho sản phẩm được vận chuyển? | Nhận dạng mạch điện, nhiệt độ sản phẩm, hình dạng kết nối và khả năng tiếp cận để kiểm tra. |
| Các cụm dây chuyền được gia nhiệt bằng điện hoặc bằng dầu dẫn nhiệt. | Tấm che được đề xuất phù hợp với thiết kế hệ thống sưởi và cách nhiệt hiện có như thế nào? | Bản vẽ lắp ráp, kích thước bên ngoài, phương pháp gia nhiệt, hệ thống điều khiển và các yêu cầu về lớp phủ đã được phê duyệt. |
Hãy tách biệt đường ống dẫn sản phẩm nhựa đường với mạch thủy lực điều khiển bơm của nó. Các phụ kiện trông giống nhau hoặc các đường dẫn liền kề không làm cho các cụm lắp ráp đó có thể thay thế cho nhau.
Để bảo vệ ống dẫn nước của máy rải nhựa đường, hãy ghi lại các điều kiện trong quá trình khởi động, rải nhựa, tạm dừng và trình tự tắt máy cần thiết. Bao gồm cấu hình máy liên quan: vị trí bàn rải, các tấm che và rào chắn gần đó, và liệu hệ thống sưởi có tiếp tục hoạt động trong thời gian tạm dừng hay không.
Tách riêng nhiệt độ không khí xung quanh, nhiệt độ tại bề mặt tiếp xúc của ống bọc và nhiệt độ cho phép của ống dẫn bên dưới. Trường hợp dầu dẫn nhiệt hoặc nhựa đường chảy bên trong đường ống được bảo vệ, hãy ghi lại nhiệt độ của quá trình đó một cách riêng biệt. Những giá trị này trả lời các câu hỏi kỹ thuật khác nhau.
Thông số tiếp xúc với ngọn lửa trong thời gian ngắn không phải là thông số kỹ thuật cho hoạt động liên tục. Hãy cung cấp thời gian tiếp xúc bình thường và bất kỳ sự kiện bất thường nào mà lớp bảo vệ dự kiến sẽ xử lý. Việc lựa chọn ống bọc, đường may và phương pháp xử lý đầu cuối cần được xem xét dựa trên các yêu cầu đó.

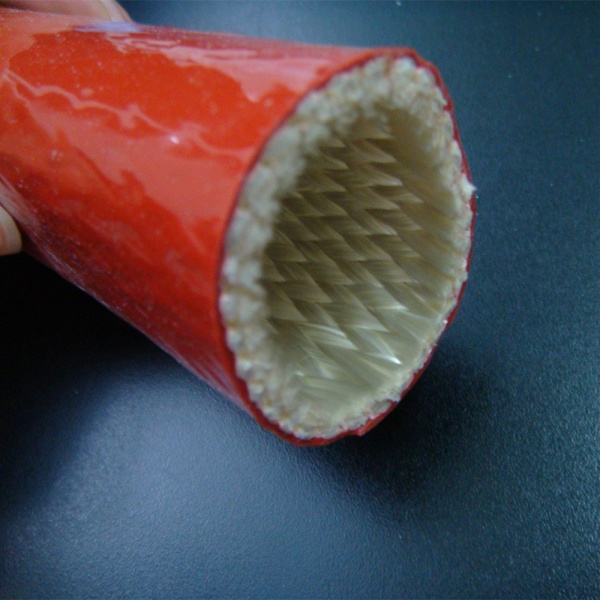

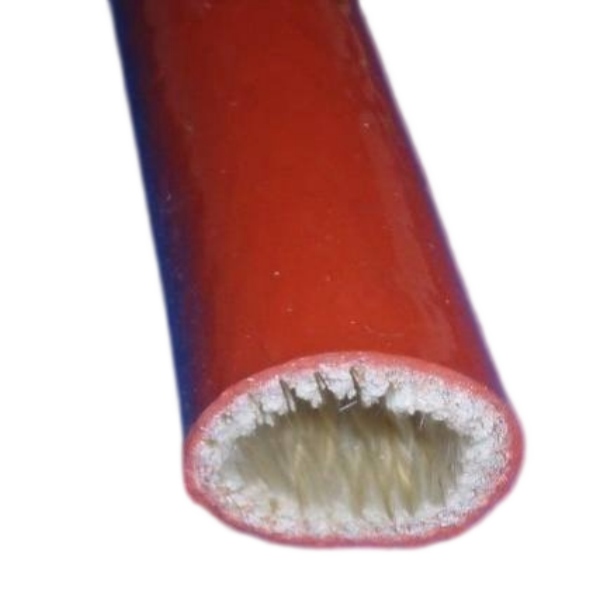

CáiỐng bọc chống cháy bằng sợi thủy tinh silicon bện BSTFLEX EFRSSản phẩm này kết hợp thân bằng sợi thủy tinh dệt với lớp phủ cao su silicon. Kích thước trong catalog cung cấp điểm khởi đầu cho lớp vỏ dạng ống được lắp đặt trong quá trình lắp ráp ống mềm hoặc thông qua đường dẫn vào cuối phù hợp.
Đối với đường dây kết nối hiện có, hãy đánh giáống bọc chống cháy dạng bấmKhi đường đi cho phép tiếp cận vị trí và đóng lại. Xác nhận sự chồng lấp, khả năng tiếp cận bằng cách buộc chặt và khoảng cách an toàn với các bộ phận lân cận. Nắp mở được giải quyết vấn đề tiếp cận; tuy nhiên, nó không loại bỏ nhu cầu kiểm định chất lượng lớp bảo vệ nhiệt hoàn thiện.
So sánh các mẫu vật liệu phủ thực tế về độ dày thành, độ dẻo, đường kính khi lắp đặt và khả năng thao tác. Tránh tự động chọn lớp phủ dày hơn: kích thước bên ngoài tăng lên vẫn phải phù hợp với các giá đỡ và đường di chuyển.
Đúng vậy, lớp vỏ chống cháy có thể được chỉ định làm lớp phủ ngoài trong một cụm ống dẫn nhiệt được thiết kế đặc biệt. Điều đó khác với việc thêm một lớp tùy ý vào một ống dẫn nhiệt điều khiển nhiệt độ hiện có.
Ống mềm gia nhiệt bằng điện bao gồm lõi dẫn chất lỏng, các bộ phận gia nhiệt, cảm biến nhiệt độ, lớp cách nhiệt và lớp vỏ ngoài. Lớp vỏ ngoài là một phần của hệ thống đó. Hãy xác nhận xem dự án có yêu cầu thay thế lớp vỏ đã được chỉ định hay cần thêm lớp vỏ bổ sung hay không, và phải được nhà sản xuất ống mềm gia nhiệt chấp thuận sự thay đổi đó.
Kiểm tra lại sự phân bố nhiệt, phản hồi điều khiển, các kết nối đầu cuối và bán kính uốn cong cho phép. Không được che phủ đầu nối điện, di chuyển cảm biến hoặc thay đổi lớp cách nhiệt xung quanh bộ phận gia nhiệt chỉ để có được sự lắp đặt gọn gàng hơn. Giữ nguyên lớp bảo vệ chống ẩm và cơ học hiện có trừ khi có thiết kế được phê duyệt thay thế chúng một cách cụ thể.
Đối với cụm ống được gia nhiệt bằng dầu dẫn nhiệt, hãy cung cấp bản vẽ cấu tạo thực tế và phân biệt rõ mạch truyền nhiệt với mạch sản phẩm. Mô tả chung chung như "ống nhựa đường được gia nhiệt" không xác định được bề mặt nào sẽ nằm bên trong ống bọc được đề xuất.
Phân biệt giữa hiện tượng bắn tóe ngẫu nhiên với sự tiếp xúc lặp đi lặp lại, cặn bám hoặc rò rỉ từ đường ống bên dưới. Thông báo cho nhà cung cấp biết loại sản phẩm nhựa đường, dầu thủy lực, chất tách khuôn và sản phẩm tẩy rửa nào có thể tiếp xúc với lớp phủ, cùng với nhiệt độ và thời gian tiếp xúc dự kiến của chúng.
Không nên suy luận khả năng chống chịu với nhựa đường nóng hoặc hóa chất tẩy rửa từ kết quả bắn tóe kim loại nóng chảy. Tương tự, tuyên bố chung về khả năng chống dầu không phải là sự chấp thuận về khả năng tương thích với mọi loại chất lỏng được sử dụng trên thiết bị trải nhựa đường.
Bao gồm cả những chất gây ô nhiễm dự kiến trong quá trình xem xét mẫu. Xác định cách thức kiểm tra và làm sạch lớp phủ, và khi nào cần thay thế. Không nên cho rằng các chất cặn sẽ tự bong ra khỏi bề mặt hoặc việc cạo, sử dụng dung môi hoặc rửa bằng áp lực cao là phù hợp với mọi lớp phủ và nắp đậy.
Trước khi che phủ khu vực bị ố, cần xác định nguồn gốc vết ố. Ống chống cháy không phải là giải pháp sửa chữa cho mối nối thủy lực bị rò rỉ hoặc ống dẫn nhựa đường, và nó không nên che giấu khuyết điểm cần được khắc phục.
Phê duyệt ống bọc trong bố trí hoạt động và vận chuyển của máy. Khi mở rộng các tấm san phẳng hoặc các phụ kiện gấp, hãy kiểm tra vị trí đường ống bọc đổi hướng, tiếp cận giá đỡ hoặc di chuyển tương đối so với ống khác.
Đo đường kính của ống mềm hoặc cụm gia nhiệt đã hoàn thiện, không chỉ đường kính danh nghĩa của nó. Tính đến lớp vỏ và lớp cách nhiệt hiện có.bảng kích cỡ và hướng dẫn chọn size tay áo chống cháyGiải thích các bước kiểm tra riêng biệt để đảm bảo độ vừa khít cuối cùng và việc lắp ráp dễ dàng.
Giữ các điểm kết nối dịch vụ, kiểm tra tình trạng và nhận dạng dễ tiếp cận. Xác định rõ vị trí bắt đầu và kết thúc của lớp bọc để việc thay thế nhiều lần vẫn đảm bảo phạm vi bảo vệ như cũ. Không sử dụng ống bọc làm điểm nâng hoặc dây đai để giữ cố định ống dẫn đang di chuyển.
Chỉ tiến hành lắp đặt theo quy trình vận hành an toàn của thiết bị, bao gồm việc tắt máy, kiểm soát áp suất tích trữ và các năng lượng nguy hiểm khác, và làm nguội đến điều kiện an toàn khi thao tác. Thực hiện mọi thao tác di chuyển bằng điện hoặc đánh giá vận hành theo quy trình đã được phê duyệt với người đứng ngoài khu vực thiết bị.
Hãy xem xét một ví dụ lắp đặt giả định với một ống dẫn thủy lực và một đường ống truyền tải sản phẩm được gia nhiệt trong cùng một khu vực dịch vụ. Cả hai đều cần được chú ý, nhưng không nên sao chép thông số kỹ thuật của cái này sang cái kia.
Đối với ống mềm thủy lực, trước tiên hãy xác định bề mặt nóng bên ngoài và xem xét đường đi của ống. Đánh giá khả năng sử dụng ống bọc cho phần ống còn lại không được che phủ, và việc chấp nhận dựa trên nhiệt độ của ống, độ che phủ và khả năng chuyển động tự do.
Đối với dòng sản phẩm, hãy bắt đầu bằng việc xác định nhiệt độ giao hàng yêu cầu và hệ thống sưởi hiện có. Đánh giá lớp vỏ ngoài của ống chống cháy như một phần của hệ thống đó. Các câu hỏi cần xem xét bao gồm tính liên tục của lớp cách nhiệt và khả năng tiếp cận tại các điểm nối, chứ không chỉ đơn thuần là liệu ống có thể trượt qua ống mềm hay không.
Việc phân biệt mã số linh kiện và hướng dẫn lắp đặt giúp việc bảo trì trong tương lai dễ dàng hơn. Một nắp đậy được phê duyệt cho một mạch điện không thể thay thế cho nắp đậy của mạch điện khác chỉ vì màu sắc và đường kính của chúng trùng khớp.
Cung cấp ảnh chụp hoặc bản vẽ có đánh dấu cho mỗi đường dây được bảo vệ. Xác định loại thiết bị, chức năng của mạch điện, kích thước thực tế bên ngoài, phạm vi phủ sóng cần thiết và liệu việc lắp đặt là sản xuất mới hay nâng cấp.
Đối với hệ thống bảo vệ thủy lực, cần bổ sung vị trí nguồn nhiệt, giới hạn nhiệt độ chất lỏng, điều kiện chuyển động và ma sát. Đối với đường ống được gia nhiệt, cần bao gồm cấu trúc lớp hiện có, nhiệt độ quy trình yêu cầu, phương pháp gia nhiệt và các yêu cầu về lớp phủ của nhà sản xuất.
Nêu rõ mức độ ô nhiễm dự kiến, khả năng tiếp cận để kiểm tra và các tài liệu sản phẩm cần thiết. Bao gồm số lượng mẫu và nhu cầu sản xuất, nhưng cần tách biệt các yêu cầu về cắt, đánh dấu và đóng gói khỏi các tiêu chí chấp nhận kỹ thuật.
Phê duyệt mẫu thành phẩm tiêu biểu cho cụm lắp ráp dự kiến. Kiểm tra việc lắp đặt, độ phủ, chuyển động, tình trạng đóng kín và hiệu suất nhiệt so với các giới hạn đã thỏa thuận. Đối với ống mềm gia nhiệt bằng điện, cần phê duyệt toàn bộ hệ thống vận hành thay vì chỉ dựa vào mẫu vật liệu.
Không phải chỉ riêng nó. Nó chỉ giải quyết vấn đề tiếp xúc với môi trường bên ngoài, chứ không phải nhiệt lượng dư thừa sinh ra bên trong mạch thủy lực. Cần xác định nguyên nhân gây quá nhiệt trước khi quyết định xem có cần thêm lớp cách nhiệt hay không.
Không. Ống dẫn và các phụ kiện bên dưới phải phù hợp với sản phẩm được vận chuyển, áp suất và nhiệt độ. Ống chống cháy không cung cấp lớp lót dẫn chất lỏng hoặc khả năng gia cường áp suất.
Không nên mặc định như vậy. Bất kỳ yêu cầu tiếp xúc trực tiếp nào cũng cần được đánh giá nhiệt độ bề mặt riêng trong điều kiện làm việc thực tế. Nhiệt độ làm việc định mức của ống tay áo không phải là nhiệt độ an toàn khi tiếp xúc.
BSTFLEX cung cấp ống bảo vệ chống cháy bằng sợi thủy tinh phủ silicone cho ống dẫn và cáp bên ngoài, với các tùy chọn về độ dày, chiều dài và đóng gói đặc biệt để lựa chọn. Các định dạng dạng ống và dạng kẹp cho phép đánh giá khả năng bảo vệ dựa trên phương pháp lắp đặt và nhu cầu kiểm tra.
Đối với máy móc làm đường nhựa, hãy gửi bản vẽ chi tiết và nêu rõ nhiệm vụ là bảo vệ ống dẫn thủy lực khỏi nhiệt hay là lớp phủ ngoài cho đường ống gia nhiệt được thiết kế đặc biệt. Sự phân biệt này giúp xác định mẫu phù hợp và các bước kiểm tra cần thiết trước khi sản xuất.
Yêu cầu dữ liệu sản phẩm, mẫu sản phẩm hoặc báo giá ống chống cháy OEM.Bao gồm chi tiết thiết bị, điều kiện phơi sáng và số lượng cần thiết.
