Băng sợi thủy tinh phủ vermiculite kết hợp vải sợi thủy tinh được phủ lớp với vùng cố định trung tâm được hình thành bằng cách bỏ qua một số sợi dọc nhất định.Cấu trúc này có thể sử dụng bu lông hoặc đinh tán trong mối nối nhiệt công nghiệp, nhưng nó không xác định bước lỗ, tải trọng làm kín hoặc định mức nhiệt độ chung.
BSTFLEXBăng quấn sợi thủy tinh phủ vermiculiteTài liệu này dành cho cách nhiệt công nghiệp và các chi tiết bịt kín nhiệt bằng bu lông. Hướng dẫn này giải thích cách xác định kích thước lỗ trung tâm, bố trí ốc vít, lớp phủ, điều kiện tiếp xúc và nhiệt độ trước khi đặt hàng.
Điều gì làm cho băng keo Drop-Warp trở nên khác biệt?

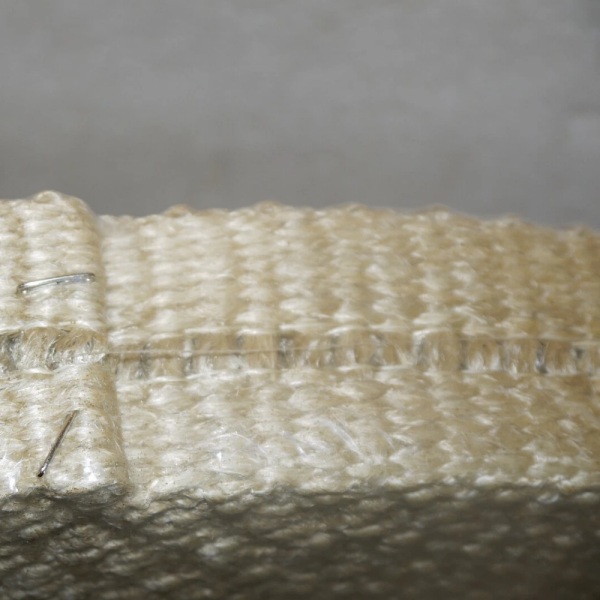

Trong băng dệt, sợi dọc chạy dọc theo chiều dài và sợi ngang cắt ngang chiều rộng. Trong cấu trúc dệt thưa sợi dọc, một số sợi dọc được lược bỏ khỏi vùng trung tâm, tạo ra một phần hở hoặc có ít sợi hơn giữa các dải dệt bên hông.
Vùng trung tâm có thể cung cấp không gian cho bu lông, đinh tán hoặc các chi tiết giữ khác được chấp thuận. Nó không nhất thiết phải là một hàng các lỗ tròn được dập sẵn tại nhà máy; các sợi ngang có thể vẫn còn vắt ngang qua lỗ. Hãy kiểm tra cấu trúc thực tế và mẫu vật lý trước khi cho rằng bất kỳ chi tiết buộc nào cũng có thể xuyên qua.
Tách biệt chiều rộng lỗ trung tâm khỏi khoảng cách giữa các bu lông.
- Chiều rộng khe hở trung tâm:chiều rộng ngang của vùng uốn cong.
- Bước ren bu lông:Khoảng cách tâm giữa các ốc vít dọc theo thiết bị.
- Chiều rộng dải bên:Vật liệu dệt còn lại ở mỗi bên của khu vực trung tâm.
- Tổng chiều rộng băng keo:Tổng chiều rộng của băng keo thành phẩm.
Băng keo có thể có lỗ trung tâm phù hợp nhưng vẫn không phù hợp nếu hàng bu lông bị lệch, các dải bên không nằm trên bề mặt tiếp xúc hoặc chiều rộng tổng thể vượt quá không gian có sẵn. Không nên suy luận bước ren bu lông tiêu chuẩn từ tên sản phẩm. Bản vẽ thiết bị phải xác định vị trí các chi tiết lắp ghép, độ lệch đầu và khe hở.
Cần đo những gì trước khi chọn thước dây?
| Kích thước hoặc điều kiện | Cần ghi lại những gì |
|---|---|
| Chiều rộng tổng thể của băng | Yêu cầuPhạm vi phủ sóng màu đỏ và chiều rộng chỗ ngồi có sẵn. |
| Trung tâm khai trương | Chiều rộng của vùng uốn cong và vị trí của nó so với các cạnh băng keo. |
| Đường kính ốc vít | Đường kính thực tế của bu lông hoặc đinh tán, bao gồm cả phần ống lót hoặc vai bu lông. |
| Bố trí bu lông | Khoảng cách tâm giữa các lỗ vít, độ lệch đầu mút, số lượng ốc vít và khoảng cách không đồng đều. |
| Tiếp xúc dải bên | Chiều rộng của các bề mặt mà các dải dệt phải tiếp xúc. |
| Độ dày đã lắp đặt | Yêu cầu về khe hở giữa các mối nối kín hoặc độ dày nén và điều kiện đo. |
| Hình học khớp | Các đoạn thẳng, góc, khúc cua, đoạn chuyển tiếp và khu vực hạn chế. |
Hãy sử dụng bản vẽ thiết bị đã được phê duyệt bất cứ khi nào có thể. Thanh kim loại bị mòn có thể đã bị biến dạng do nén, hư hỏng do nhiệt, sờn hoặc biến dạng vĩnh viễn, vì vậy nó có thể không phản ánh kích thước thiết kế ban đầu.
Tại sao các dải bên lại quan trọng
Phần giữa của dải vải thừa có chức năng điều chỉnh vị trí lắp đặt; nó không thay thế diện tích tiếp xúc cần thiết cho mối nối. Các dải vải bên phải nằm trên các bề mặt tiếp xúc dự định mà không bị gấp, co lại hoặc bị kéo ra bởi các ốc vít.
Việc tạo ra một lỗ mở ở giữa lớn hơn không tự động tốt hơn vì nó có thể làm giảm lượng vật liệu dệt có sẵn bên cạnh khu vực cố định. Không được cắt vào các dải bên để tạo ra sự vừa khít của bu lông bị lệch trừ khi thiết kế đã được xem xét và cấu trúc sửa đổi đã được phê duyệt.
Lớp phủ vermiculite mang lại những lợi ích gì?
Vật liệu cơ bản là vải sợi thủy tinh. Lớp phủ vermiculite làm thay đổi bề mặt tiếp xúc và có thể cải thiện khả năng chịu nhiệt và chống mài mòn của băng keo so với cấu trúc không được xử lý. Lợi ích thực tế phụ thuộc vào công thức lớp phủ, độ phủ, loại vải và điều kiện tiếp xúc.
Lớp phủ không biến băng keo thành sợi silica hoặc sợi gốm, và nó cũng không tự động chứng nhận băng keo thành phẩm đáp ứng được mọi yêu cầu về khả năng chịu lửa trực tiếp, kim loại nóng chảy, hóa chất hoặc nhiệt độ liên tục. Hãy xác định mục đích của lớp phủ và yêu cầu bằng chứng cụ thể về sản phẩm để chứng minh các điều kiện cần thiết.
Chỉ định riêng nhiệt độ liên tục và mức độ tiếp xúc tối đa.
Nhiệt độ vận hành liên tục, nhiệt độ đỉnh gián đoạn và tiếp xúc trực tiếp với ngọn lửa là những điều kiện khác nhau. Giá trị tiếp xúc trong thời gian ngắn không nên được sử dụng làm giới hạn hoạt động bình thường cho băng keo chịu nén hoặc phải uốn cong trong quá trình sử dụng.
Trang sản phẩm p203 hiện tại quảng cáo giá trị lên đến 1000°C nhưng không nêu rõ liệu đó là nhiệt độ hoạt động liên tục, nhiệt độ tối đa, giới hạn của sợi quang hay kết quả thử nghiệm. Hãy xác nhận định mức nhiệt độ cho cấu trúc hoàn thiện cụ thể trước khi đưa nhiệt độ số vào thông số kỹ thuật thiết bị.
Để phục vụ việc xem xét kỹ thuật, vui lòng cung cấp nhiệt độ bình thường tại vị trí băng keo, nhiệt độ tối đa trong thời gian ngắn, thời gian và tần suất đạt đỉnh, tiếp xúc trực tiếp với ngọn lửa (nếu có), điều kiện cần thiết sau khi làm nguội và liệu mối nối có đóng mở liên tục hay không.
Độ dày và độ nén khi lắp đặt cần có thông số kỹ thuật riêng.
Độ dày danh nghĩa của băng keo được đo trên vật liệu dệt được cung cấp trong điều kiện xác định. Độ dày sau khi lắp đặt là kích thước sau khi bề mặt giữ và bề mặt mối nối chịu tải. Ghi chú xem bản vẽ quy định khe hở khi đóng, độ dày khi nén hay tải trọng xác định.
Không có tỷ lệ nén hoặc mô-men xoắn bu lông tiêu chuẩn nào được thiết lập bởi thuật ngữ “băng quấn sợi vermiculite”. Không siết chặt các chi tiết kim loại vượt quá giới hạn thiết kế đã được phê duyệt để bù đắp cho sự lắp ráp không chính xác.
Lên kế hoạch cho các góc, đầu và mối nối trước khi cắt.
Hãy thử nghiệm phần phức tạp nhất của đường đi trước khi cắt theo chiều dài sản xuất. Thể hiện điểm bắt đầu và kết thúc, hướng mở trung tâm, hàng ốc vít, chi tiết góc, vị trí mối nối, độ chồng lấn cho phép và các khu vực phải được giữ thông thoáng để kiểm tra hoặc di chuyển.
Không nên thêm lớp chồng lên nhau hoặc lớp phụ chỉ để che khe hở nếu việc thêm vào đó khiến nắp không thể đóng kín. Trường hợp mối nối yêu cầu khả năng chống rò rỉ nhất định, hãy sử dụng thiết kế gioăng kín đạt tiêu chuẩn và các tiêu chí thử nghiệm của thiết bị.
Giữ bằng cơ học không giống với niêm phong bằng áp suất.
Các bu lông có thể giữ chặt băng keo, nhưng sự hiện diện của bu lông không làm cho vật liệu dệt trở thành gioăng chịu áp suất. Một dải dệt có thể có các đường dẫn xuyên qua lớp dệt, vùng trung tâm hoặc các cạnh bị cắt. Lớp phủ không tự động làm cho các đường dẫn đó kín khí hoặc kín chất lỏng.
Nếu mối nối kiểm soát sự rò rỉ khí trong quy trình, áp suất hoặc một bầu khí quyển xác định, hãy chỉ rõ tốc độ rò rỉ cho phép, áp suất thử nghiệm, môi chất, nhiệt độ và thời gian. Không sử dụng băng quấn để sửa chữa đường ống bị rò rỉ hoặc ranh giới áp suất bị hư hỏng.
Băng dệt trơn hay băng dệt kiểu thả sợi dọc?
Băng keo vermiculite dệt trơnĐây là một dải dệt liên tục dùng để bọc, cách nhiệt hoặc các ứng dụng phẳng trong trường hợp không cần vùng cố định ở giữa.Băng quấn thảcó vùng giảm sợi trung tâm để bố trí bu lông hoặc đinh tán theo một kiểu nhất định.
So sánhbăng sợi thủy tinh phủ vermiculite dệt trơnNếu cụm lắp ráp không cần vùng cố định trung tâm. Hãy xác nhận rằng vật liệu, lớp phủ và dữ liệu dịch vụ phù hợp với ứng dụng; các cấu trúc không thể thay thế cho nhau chỉ vì chúng có cùng lớp phủ.
Phê duyệt mẫu tại khớp thực tế
Thử nghiệm băng keo đã chọn bằng cách sử dụng các bu lông, vòng giữ, bề mặt tiếp xúc và trình tự lắp đặt dự định. Kiểm tra sự thẳng hàng của lỗ trung tâm, tiếp xúc dải bên, các vết cắt hoặc kéo giãn, độ kín, vị trí sau chu kỳ, tình trạng lớp phủ và bất kỳ tiêu chí nhiệt hoặc rò rỉ nào được chỉ định.
Đối với mối nối bị hở trong quá trình bảo trì, cần bao gồm việc mở, kiểm tra và lắp ráp lại trong quá trình thử nghiệm. Một mẫu khớp trong quá trình lắp ráp nguội có thể có hành vi khác sau khi tiếp xúc với nhiệt hoặc xử lý nhiều lần.
Những nội dung cần có trong yêu cầu báo giá (RFQ)
| Mục yêu cầu báo giá | Thông tin cần cung cấp |
|---|---|
| Ứng dụng | Cửa lò nung, nắp lò nướng, tấm kiểm tra, khớp nối ống dẫn khí nóng hoặc các bộ phận công nghiệp khác. |
| Sự thi công | Băng sợi thủy tinh phủ vermiculite và cốt thép hoặc xử lý theo quy định. |
| Kích thước | Chiều rộng tổng thể, chiều rộng lỗ trung tâm, độ dày, chiều dài cuộn hoặc cắt và dung sai. |
| Ốc vít | Đường kính bu lông, bước ren, độ lệch đầu mút, số lượng và vị trí hàng. |
| Thiết kế chung | Chiều rộng chỗ ngồi, khe hở khi đóng, độ dày khi lắp đặt, các góc và phương pháp giữ cố định. |
| Nhiệt độ | Nhiệt độ liên tục, nhiệt độ đỉnh, thời gian, tần suất và tiếp xúc trực tiếp với ngọn lửa. |
| Chấp nhận | Độ vừa vặn, tình trạng sau chu kỳ hoạt động, hiệu suất nhiệt và tiêu chí rò rỉ (nếu có). |
| Cung cấp | Số lượng, đóng gói, phê duyệt mẫu và ryêu cầu đặt hàng lặp lại. |
Yêu cầu băng keo dệt phủ vermiculite
BSTFLEX cung cấp vật tưBăng quấn sợi thủy tinh phủ vermiculiteDành cho việc cách nhiệt công nghiệp và các chi tiết mối nối bu lông. Vui lòng gửi bản vẽ thiết bị, bố trí ốc vít, kích thước yêu cầu và biểu đồ nhiệt độ để việc thi công có thể được xem xét so với ứng dụng thực tế.
Đối với các vật liệu và kết cấu công nghiệp khác, hãy so sánhDòng băng keo chịu nhiệt cao công nghiệp BSTFLEX, hoặcYêu cầu báo giá băng quấn sợi.
