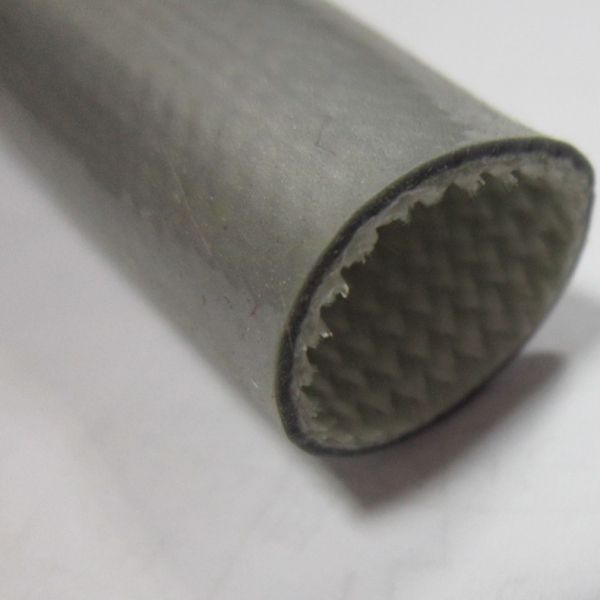

Dây dẫn của cảm biến đi qua ống góp xả cần nhiều hơn một lớp bọc trông có vẻ phản xạ nhiệt. Kỹ sư phải biết nhiệt lượng phát ra từ đâu, dây dẫn chạy cách đó bao lâu, và lớp bọc có thể được lắp đặt mà không làm trầy xước bề mặt ngoài hay không. Đối với thiết kế bó dây mới, ống bọc sợi thủy tinh phủ nhôm silicone là một lựa chọn dạng ống đáng cân nhắc. Nó kết hợp lớp bện sợi thủy tinh với lớp vỏ ngoài phủ nhôm và silicone; kết quả nhiệt thực tế phụ thuộc vào cụm lắp ráp hoàn chỉnh và điều kiện tiếp xúc của nó.

Đánh dấu các phần nóng nhất trên bản vẽ hoặc bức ảnh. Ghi lại bộ phận xả gần nhất, khoảng cách đến bộ phận đó, chiều dài tiếp xúc và vị trí của kẹp, nhánh và đầu nối. Một ống bọc vừa vặn với cáp thẳng trên bàn thử nghiệm có thể bị chùng lại ở khúc cua hoặc chặn lại ở gờ đầu nối. Đo bó dây ở điểm rộng nhất trong phần được bảo vệ, sau đó đo mọi bộ phận mà ống bọc phải đi qua trong quá trình lắp ráp.
Cũng ghi lại xem bó dây có được lắp trước khi lắp động cơ hay không. Sản phẩm này là một ống liền mạch, vì vậy nó thường cần một đầu có thể tiếp cận được để lắp đặt. Khi không thể tháo đầu nối, hãy hỏi về cấu trúc xẻ rãnh hoặc quấn phù hợp thay vì giả định rằng ống này có thể mở dọc theo chiều dài của nó.
Lớp bên ngoài nhằm mục đích giúp quản lý nhiệt bức xạ từ các bộ phận nóng ở gần. Nó phải hướng về nguồn nhiệt và giữ được tình trạng nguyên vẹn hợp lý. Sự mài mòn do giá đỡ, hiện tượng cọ xát lặp đi lặp lại ở kẹp, ô nhiễm dầu hoặc khúc cua quá gắt có thể làm thay đổi tình trạng bề mặt. Ống bọc không tạo ra khoảng trống an toàn cố định và lớp phủ phản xạ không xác định nhiệt độ cho phép của lớp cách điện dây bên trong nó.
Tách biệt ba phép đo trong quá trình đánh giá: nhiệt độ của nguồn nhiệt, nhiệt độ ở bên ngoài ống bọc, và nhiệt độ ở cáp hoặc dây dẫn cảm biến trong chu kỳ vận hành thực tế. Tốc độ không tải, tải liên tục và sự hấp thụ nhiệt sau khi tắt máy có thể cho kết quả khác nhau. Nếu cụm lắp ráp tiếp xúc trực tiếp với ống nóng, hãy chỉ rõ mối tiếp xúc đó; ứng dụng nhiệt bức xạ và ứng dụng nhiệt tiếp xúc là các bài kiểm tra khác nhau.
Trang sản phẩm aluminum silicone coated fiberglass sleeve product page liệt kê các đường kính trong danh nghĩa và dung sai đường kính, bao gồm cả kích thước nhỏ cho từng dây dẫn riêng lẻ. Hãy coi bảng này là điểm khởi đầu để yêu cầu mẫu. Yêu cầu đường kính trong thành phẩm và dung sai áp dụng của kích thước được đề xuất, sau đó xác nhận độ khít thực tế trên bó dây và bất kỳ vật cản lắp đặt nào. Độ dày lớp phủ và độ chuyển động của lớp bện rất quan trọng khi một bộ phận ở gần giới hạn kích thước danh nghĩa của nó.
Đối với một đợt thử nghiệm sản xuất, hãy kiểm tra phần đầu cắt, đoạn thẳng, khúc cua gắt nhất và khu vực bên dưới mỗi kẹp giữ. Xác nhận rằng ống bọc không đẩy nhánh hoặc đầu nối ra khỏi vị trí. Quyết định xem các đầu ống sẽ được giữ bằng cơ học, được che bằng đầu nối được phê duyệt hay được để hở để bảo trì. Đừng giả định rằng băng keo thông thường hoặc chất kết dính sẽ chịu được cùng điều kiện tiếp xúc như ống bọc.
Yêu cầu dữ liệu thử nghiệm cho cấu trúc hoàn thiện được đề xuất khi ứng dụng có yêu cầu xác định về nhiệt hoặc điện. Chỉ riêng tên sản phẩm không phải là mức định mức nhiệt độ, và chỉ riêng cấu trúc sợi thủy tinh không chứng minh được kết quả cách điện cụ thể. Nếu cách điện là yêu cầu an toàn, hãy xác định phương pháp thử nghiệm, mẫu vật và giá trị chấp nhận áp dụng trước khi phê duyệt ống bọc.
Lắp đặt mẫu theo phương pháp sản xuất dự kiến. Chụp ảnh bề mặt trước và sau khi kéo nó qua bó dây, đặc biệt là ở các đầu nối và khúc cua. Kiểm tra các sợi thủy tinh bị lộ, hư hỏng lớp phủ, sờn rách, trượt ở các đầu và sự cản trở đối với các điểm bảo trì. Sau đó, so sánh nhiệt độ dây dẫn được bảo vệ và không được bảo vệ tại cùng một vị trí trong chu kỳ vận hành đại diện. Ghi lại điều kiện môi trường xung quanh và vị trí cảm biến để kỹ sư khác có thể tái tạo lại phép so sánh.
Nếu tuyến đường thay đổi hoặc đầu nối được thiết kế lại, hãy lặp lại việc kiểm tra độ khít. Kết quả đạt trên một đường kính bó dây hoặc một bố trí động cơ không nên được coi là sự chấp thuận cho mọi biến thể.
Chỉ khi kích thước bên ngoài tối đa của đầu nối có thể đi qua ống bọc hoàn thiện đã chọn mà không làm hỏng nó. Đo đầu nối, không chỉ bó cáp. Nếu không thể tiếp cận đầu ống có sẵn, hãy thảo luận về cấu trúc xẻ rãnh.
Không. Khoảng hở, nhiệt độ nguồn, tình trạng bề mặt, chuyển động của không khí, điểm tiếp xúc và chu kỳ hoạt động đều ảnh hưởng đến kết quả. Kiểm tra toàn bộ đường đi bằng các cảm biến nhiệt độ tại bộ phận được bảo vệ.
Không suy ra định mức cách điện từ mô tả vật liệu. Yêu cầu kết quả kiểm tra cho kích thước và cấu trúc hoàn thiện cụ thể dựa trên yêu cầu về điện của cụm lắp ráp.
Đối với mẫu hoặc báo giá, hãy gửi bản vẽ bó dây và điều kiện tiếp xúc kèm theo kích thước hoàn thiện yêu cầu của bạn. Anhui Parker New Material Co., Ltd. sau đó có thể xem xét cấu trúc ống bọc và phạm vi mẫu so với việc lắp đặt thực tế.
