đặt hàng (moq):
1Tấm cách nhiệt tuabin có thể tháo rời là một phần cách nhiệt có hình dạng nhất định, có thể tái sử dụng, được sản xuất cho các bề mặt bên ngoài đã được phê duyệt trên hệ thống tuabin công nghiệp. Không giống như tấm cách nhiệt rời, mỗi phần được tạo hình cho một vị trí xác định và được đánh dấu để có thể tháo rời trong thời gian ngừng hoạt động và trả lại đúng vị trí.
BSTFLEX sản xuất các tấm cách nhiệt tuabin dựa trên bản vẽ thiết bị, kích thước công trình, mẫu, dữ liệu đo lường ba chiều hoặc mẫu đã được phê duyệt. Bản đồ bố trí tấm cách nhiệt tuân theo kế hoạch bảo trì tuabin, phân chia vùng cách nhiệt xung quanh các mối nối vỏ, hộp van, mặt bích, đường ống, thiết bị đo và các điểm kiểm tra.
Sản phẩm này được thiết kế cho tuabin công nghiệp và thiết bị phát điện. Đây không phải là tấm cách nhiệt cho bộ tăng áp ô tô và không nên được chỉ định dựa trên kích thước hoặc cấu tạo của tấm cách nhiệt bộ tăng áp ô tô.

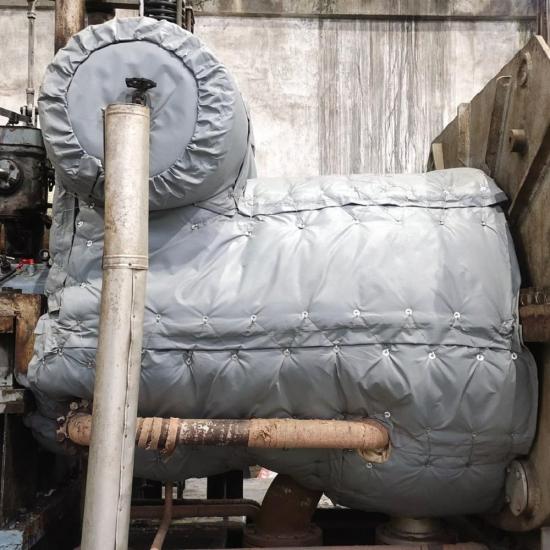

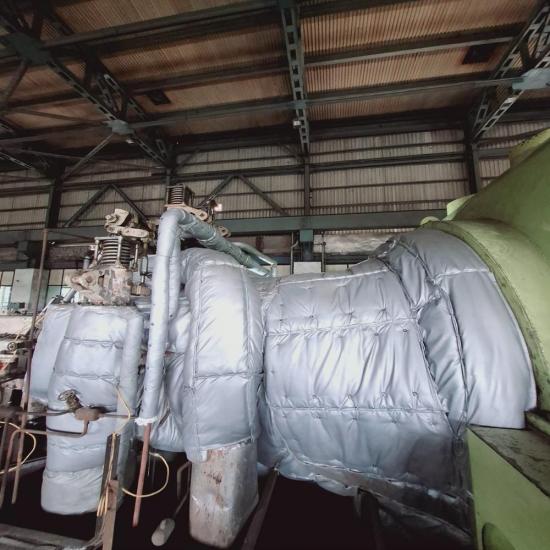

Vỏ tuabin hơi chứa các đường ống chia nhánh, các mối nối bắt vít, hộp van, các đường nối hơi, đường thoát nước và thiết bị đo lường. Hệ thống cách nhiệt phải tuân theo các hình dạng này đồng thời vẫn đảm bảo các điểm cần thiết dễ tiếp cận để kiểm tra, siết chặt và bảo trì.
Các khu vực vỏ bọc lớn thường được chia thành các phần chăn cách nhiệt dễ quản lý. Có thể sử dụng các tấm chăn riêng biệt xung quanh các hộp van, các mối nối ngang, mặt bích và đường ống hơi. Các cạnh của phần có thể được bố trí để so le các đường nối khi dự án sử dụng nhiều hơn một lớp cách nhiệt.

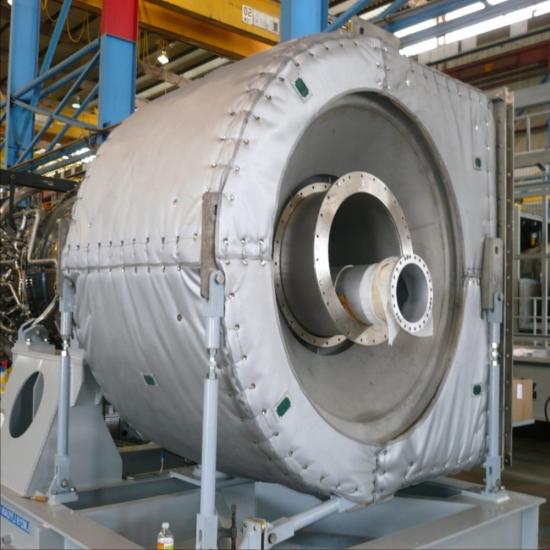

Các dự án tuabin khí có thể bao gồm các bề mặt vỏ ngoài đã được phê duyệt, các mối nối nóng, các đoạn chuyển tiếp khí thải và đường ống liên quan. Ranh giới cách nhiệt phải được xác định bởi nhà sản xuất tuabin, kỹ sư dự án hoặc bản vẽ đã được phê duyệt.
Các cửa hút khí của máy nén, đường dẫn khí làm mát, lỗ thông gió, lối vào hệ thống đốt, vỏ ổ trục, các bộ phận quay và các khu vực chức năng khác không được che phủ trừ khi thiết kế thiết bị cho phép cụ thể. Mẫu lớp phủ cũng phải tính đến sự giãn nở nhiệt, rung động và khoảng cách bảo trì.
Hệ thống cách nhiệt tuabin có thể bao gồm nhiều phần riêng biệt. Việc nhận dạng vĩnh viễn là rất cần thiết vì các tấm cách nhiệt trông giống nhau có thể có các đường cắt, độ dày và vị trí lắp đặt khác nhau.
Kích thước và trọng lượng của tấm phủ cần phải phù hợp với phương pháp nâng và lắp đặt hiện có. Các bề mặt lớn có thể được chia nhỏ dọc theo các mối nối ống, đường tiếp cận và ranh giới thiết bị tự nhiên.
| Thành phần | Các tùy chọn điển hình | Các yếu tố cần xem xét trong thiết kế |
|---|---|---|
| Lớp bảo vệ bên ngoài | Sợi thủy tinh phủ silicone,sợi thủy tinh phủ PTFE, sợi thủy tinh mạ nhôm hoặc các loại vải chịu nhiệt khác theo quy định. | Sương dầu, hơi ẩm, mài mòn, rung động, thời tiết và thao tác trong quá trình ngừng hoạt động. |
| Lõi cách nhiệt | Tấm kim sợi thủy tinh, tấm kim silica, vật liệu cách nhiệt sợi gốm hoặc vật liệu cách nhiệt gốc aerogel | Nhiệt độ hoạt động, kết quả nhiệt yêu cầu, độ dày và trọng lượng tấm chăn có sẵn. |
| Kẻ mắt nóng | Vải silica, vải sợi thủy tinh, lá thép không gỉ hoặc lưới thép không gỉ | Nhiệt độ bề mặt, độ rung, sự mài mòn và tiếp xúc với hình dạng vỏ bọc. |
| Hệ thống buộc | Móc thép không gỉ, lò xo, dây buộc, khóa cài, vòng chữ D hoặc các loại khóa cài theo yêu cầu của dự án. | Nhiệt độ, độ rung, khả năng tiếp cận, trình tự lắp đặt và tần suất tháo gỡ |
| Sự củng cố và hỗ trợ | Lưới thép không gỉ, kim ghim chần, các mấu đỡ, đường may gia cố và lớp chống mài mòn cục bộ. | Các bề mặt thẳng đứng, các khu vực phía trên, các khu vực phủ chăn lớn và việc xử lý lặp đi lặp lại. |
Nhiệt độ ghi trong bảng dữ liệu vật liệu không phải là nhiệt độ định mức của toàn bộ lớp vỏ bảo vệ tuabin. Cần phải xem xét đồng thời lớp lót, lõi cách nhiệt, lớp vỏ ngoài, ren, ốc vít, độ dày lớp vỏ, diện tích tiếp xúc và môi trường xung quanh.
Một lớp cách nhiệt có thể tháo rời duy nhất có thể phù hợp với một số bề mặt thiết bị. Các dự án tuabin khác sử dụng các lớp cách nhiệt bên trong và bên ngoài với các đường nối so le để giảm đường truyền nhiệt trực tiếp và cải thiện khả năng cách nhiệt xung quanh các mối nối phức tạp. Số lượng lớp và tổng độ dày phải được xác định dựa trên thông số kỹ thuật của dự án và các yêu cầu về nhiệt.
Khi sử dụng nhiều lớp, mỗi lớp cách nhiệt bên trong phải được đánh dấu tương ứng với lớp cách nhiệt bên ngoài. Sơ đồ lắp đặt phải thể hiện đúng trình tự để tránh việc các tấm bên ngoài được lắp đặt chồng lên các phần bên trong bị thiếu hoặc đặt sai vị trí.
Thông thường, nên sử dụng các nắp riêng biệt cho van, mặt bích và các đoạn ống cần bảo trì độc lập. Điều này cho phép mở một bộ phận mà không làm ảnh hưởng đến một phần lớn lớp cách nhiệt của vỏ tuabin.
Đối với tuabin hiện có, chỉ chụp ảnh thôi thường không đủ để có được bộ bao phủ hoàn chỉnh. Cần sử dụng bản vẽ, mẫu, số đo chi tiết, dữ liệu quét kỹ thuật số hoặc hệ thống mẫu được phê duyệt để xác định hình dạng và vị trí của từng phần.
Các dự án thay thế nên bắt đầu bằng việc lập danh mục tổng thể. Ghi lại số nhận dạng, vị trí lắp đặt, kích thước, tình trạng và lý do thay thế. Các nhãn bị thiếu, lớp cách nhiệt bị nén, lớp lót bị rách, ốc vít bị hỏng và nhiễm dầu cần được ghi nhận trước khi tháo dỡ hệ thống cũ.
Không nên sao chép một tấm chăn cũ mà không kiểm tra độ vừa vặn. Việc sử dụng nhiều lần, tiếp xúc với nhiệt và các lần sửa chữa trước đó có thể đã làm thay đổi kích thước. Nếu tấm chăn ban đầu để lại khoảng trống hoặc gây cản trở việc tiếp cận, thì mẫu thay thế nên được điều chỉnh từ thiết bị chứ không phải sao chép chính xác.
Tấm chắn tuabin có thể bị rung động và biến dạng kích thước trong quá trình khởi động, vận hành và tắt máy. Các bộ phận giữ phải giữ chặt tấm chắn mà không tạo ra các ràng buộc cứng nhắc tại các khớp chuyển động hoặc khoảng hở cần thiết. Có thể bổ sung thêm gia cố cục bộ xung quanh các móc, các lỗ khoét và các khu vực tiếp xúc.
Bố trí lớp cách nhiệt phải cho phép giãn nở nhiệt theo quy định và không được nối liền các bộ phận chuyển động độc lập. Dữ liệu về giãn nở và ranh giới chuyển động phải được lấy từ tài liệu của tuabin hoặc từ kỹ sư dự án.
Không nên lắp đặt vật liệu cách nhiệt trên khu vực đang rò rỉ dầu hoặc hơi nước. Vật liệu cách nhiệt bị nhiễm dầu có thể tạo ra thêm rủi ro cháy nổ và bảo trì, và phải được xử lý theo quy trình của cơ sở. Có thể lựa chọn lớp vải bên ngoài có khả năng chống chịu với môi trường dự kiến, nhưng lớp vải phủ không thể khắc phục được sự rò rỉ ở bộ phận bị ảnh hưởng.
Các đường thoát nước và khu vực phát hiện rò rỉ phải luôn được để lộ ra khi cần thiết. Các đường nối và chỗ chồng lên nhau không được để chất lỏng rò rỉ chảy vào lõi cách nhiệt hoặc hướng về phía thiết bị điện và thiết bị quay.
Theo kế hoạch kiểm tra nhà máy, cần kiểm tra các bề mặt, đường may và ốc vít của tấm cách nhiệt có thể nhìn thấy. Tìm kiếm các phần bị lỏng, móc bị mất, nhãn bị hỏng, vết bẩn, khu vực ẩm ướt, lớp cách nhiệt bị xê dịch và tiếp xúc với các bộ phận chuyển động hoặc rung động.
Sau khi tháo dỡ, bảo quản chăn cách nhiệt ở nơi sạch sẽ, khô ráo và được đánh dấu rõ ràng. Tránh gấp gấp hoặc chất các vật nặng lên trên lớp cách nhiệt. Trước khi lắp đặt lại, hãy kiểm tra kỹ xem lớp lót, lõi, lớp vỏ ngoài và các mối nối vẫn còn phù hợp để sử dụng.
BSTFLEX hỗ trợ các phần nguyên mẫu, bộ phận thay thế từng phần và các dự án bọc tuabin hoàn chỉnh. Thông tin sản xuất có thể được phát triển từ các bản vẽ đã được phê duyệt, hồ sơ kích thước, mẫu, dữ liệu kỹ thuật số hoặc mẫu vật lý. Tài liệu dự án có thể bao gồm lịch trình bọc, nhãn phần, danh sách đóng gói và tài liệu tham khảo lắp đặt.
Đối với các dự án ngừng hoạt động, hãy xác định trình tự giao hàng và ngày ngừng hoạt động cần thiết khi yêu cầu báo giá. Các hệ thống lớn có thể cần đo lường theo từng giai đoạn, phê duyệt mẫu và sản xuất để đảm bảo các bộ phận quan trọng có sẵn theo đúng thứ tự cần thiết cho việc lắp đặt.
Không. Sản phẩm này là hệ thống cách nhiệt dạng mô-đun dành cho tuabin hơi và khí công nghiệp. Tấm cách nhiệt cho bộ tăng áp ô tô có hình dạng thiết bị, cấu trúc và yêu cầu ứng dụng khác nhau.
Các hệ thống tuabin lớn thường yêu cầu nhiều phần được đánh số. Tấm chắn bảo vệ dạng mô-đun dễ thao tác hơn và cho phép tiếp cận các mối nối, van và điểm kiểm tra riêng lẻ.
Chỉ khi tài liệu về tuabin hoặc kỹ sư chịu trách nhiệm cho phép cụ thể. Vỏ ổ trục, giao diện bôi trơn, đường dẫn làm mát và các điểm giám sát thường yêu cầu khe hở xác định và không nên được che phủ tự động.
Đúng vậy. Các phần cũ, sơ đồ lắp đặt và kích thước tuabin cần được kiểm tra trước khi sản xuất. Bất kỳ vấn đề nào về độ khớp, khả năng tiếp cận, ô nhiễm hoặc ghi nhãn cần được xác định để có thể khắc phục.
Đúng vậy. Mỗi phần có thể mang số hiệu bộ phận cố định, mã tham chiếu thiết bị, vị trí, hướng và ký hiệu lớp theo tiến độ dự án.
Các công trình ngoài trời có thể được cải thiện bằng cách sử dụng các loại vải ngoài phù hợp, đường may được bảo vệ và bố trí có tính đến hệ thống thoát nước. Khả năng chống chịu thời tiết phụ thuộc vào toàn bộ quá trình lắp ráp và thi công, chứ không chỉ riêng lớp vải ngoài.
Vui lòng gửi loại tuabin, kiểu máy, ranh giới cách nhiệt đã được phê duyệt, bản vẽ, dữ liệu nhiệt độ, lịch trình lớp phủ cách nhiệt, số lượng và yêu cầu ngừng hoạt động cho BSTFLEX. Chúng tôi sẽ xem xét bố cục mặt cắt, vật liệu, ốc vít, nhận dạng và kế hoạch sản xuất cho dự án của bạn.
