1Áo cách nhiệt bộ trao đổi nhiệt có thể tháo rời là một lớp vỏ nhiệt được thiết kế vừa vặn bao quanh các bề mặt đã được phê duyệt của thiết bị truyền nhiệt công nghiệp. Nó có thể làm giảm các khu vực nóng lộ ra ngoài trong khi vẫn cho phép kỹ thuật viên tiếp cận các nắp, đầu, tấm, vòi phun và các điểm bảo dưỡng khác trong quá trình kiểm tra hoặc bảo trì.
BSTFLEX sản xuất từng chiếc áo từ bản vẽ thiết bị, kích thước thực tế, ảnh chụp, khuôn mẫu hoặc mẫu đã được phê duyệt. Cấu trúc được chia theo cách bộ trao đổi nhiệt được mở và bảo dưỡng, vì vậy các đội bảo trì chỉ có thể tháo các phần cách nhiệt cần thiết.
Các thiết kế bộ trao đổi nhiệt khác nhau yêu cầu các kiểu cách nhiệt khác nhau. Loại thiết bị, quy trình bảo trì và ranh giới cách nhiệt cho phép phải được xác nhận trước khi sản xuất.
Bộ trao đổi nhiệt làm mát bằng không khí và các bề mặt truyền nhiệt có cánh phụ thuộc vào luồng không khí. Quạt, cánh tản nhiệt, đường thông gió và các bề mặt truyền nhiệt chủ động khác không được bao bọc trừ khi nhà sản xuất thiết bị đã phê duyệt cụ thể phương án cách nhiệt.

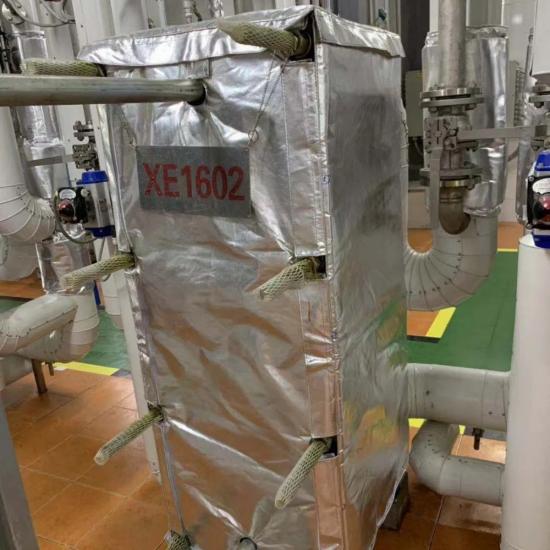

Bộ trao đổi nhiệt dạng tấm và khung thường có tấm khung cố định, tấm áp lực di động, bộ tấm, bu lông siết, cổng kết nối và khung đỡ. Áo cách nhiệt phải vừa vặn quanh thân máy mà không ngăn cản việc tiếp cận các tấm nhận dạng, cống xả, cổng hoặc các bộ phận siết cần kiểm tra.

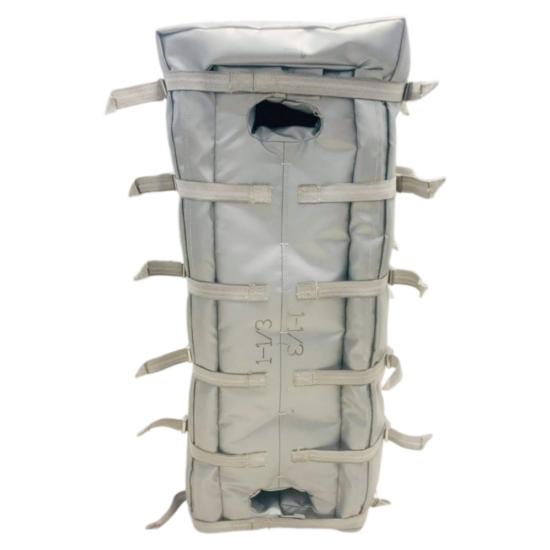

Lớp vỏ có thể được sản xuất thành các phần phía trước, phía sau, bên hông và phía trên, với các lỗ mở được định hình xung quanh các kết nối đường ống. Bố cục nhiều mảnh giúp có thể tháo các tấm đã chọn khi bộ tấm cần kiểm tra hoặc làm sạch. Nhãn phần giúp kỹ thuật viên trả lại mọi tấm về đúng vị trí.
Bộ trao đổi nhiệt dạng ống chùm có thể yêu cầu cách nhiệt riêng cho vỏ hình trụ, đầu kênh, nắp chụp, nắp có thể tháo rời, vòi phun và giá đỡ. Các bộ phận này không nên tự động được bao bọc bởi một tấm chăn quá khổ.
Việc tách phần vỏ khỏi các đầu cho phép khu vực tiếp cận nắp cuối hoặc bó ống được mở ra mà không cần tháo lớp cách nhiệt khỏi toàn bộ thân bộ trao đổi nhiệt. Nắp vòi phun và áo mặt bích cũng có thể được sản xuất thành các bộ phận riêng lẻ khi chúng yêu cầu bảo trì riêng.
Các bộ trao đổi nhiệt lớn dễ xử lý hơn khi lớp cách nhiệt được chia thành các phần thiết thực. Kích thước và trọng lượng của tấm phải cho phép nhân viên bảo trì tháo áo một cách an toàn trong không gian làm việc sẵn có.
| Thành phần áo | Các tùy chọn điển hình | Các cân nhắc thiết kế |
|---|---|---|
| Lớp vỏ bảo vệ bên ngoài | Sợi thủy tinh phủ silicone, sợi thủy tinh phủ PTFE, sợi thủy tinh tráng nhôm hoặc cácloại vải chịu nhiệt phủ khác | Vị trí trong nhà hoặc ngoài trời, dầu, độ ẩm, mài mòn, nhiệt bức xạ và làm sạch |
| Lõi cách nhiệt | Thảm sợi thủy tinh, thảm silica, vật liệu cách nhiệt sợi gốm hoặc vật liệu cách nhiệt gốc aerogel | Nhiệt độ vận hành, mục tiêu nhiệt, không gian khả dụng, trọng lượng và độ dày của phần |
| Lớp lót bề mặt nóng | Vải sợi thủy tinh, vải silica, lá thép không gỉ hoặc lưới thép không gỉ | Nhiệt độ tiếp xúc, tình trạng bề mặt, độ rung và việc xử lý lặp đi lặp lại |
| Hệ thống đóng | Vòng chữ D và dây đai, móc thép không gỉ, lò xo, dây buộc, khóa hoặc các loại khóa tháo rời khác | Nhiệt độ, kích thước tấm, khoảng hở lắp đặt và tần suất tháo dỡ |
| Gia cố | Ghim chần, đường may gia cố, lưới thép không gỉ, tab hỗ trợ và các lớp chống mài mòn cục bộ | Vị trí thẳng đứng, tấm lớn, đầu cong và sự dịch chuyển của vật liệu cách nhiệt |
Xếp hạng nhiệt độ của một vật liệu đơn lẻ không phải là xếp hạng của vỏ bọc bộ trao đổi nhiệt hoàn thiện. Cụm lắp ráp hoàn chỉnh bao gồm lớp lót, lõi cách nhiệt, vỏ ngoài, chỉ, khóa và phương pháp lắp đặt. Các thành phần này phải được lựa chọn dựa trên nhiệt độ vận hành và nhiệt độ tiếp xúc thực tế.
Đối với thiết bị dịch vụ nóng, vỏ bọc thường được thiết kế để giảm truyền nhiệt từ các bề mặt được phê duyệt và duy trì khả năng tiếp cận để bảo trì. Độ dày và vật liệu cách nhiệt phụ thuộc vào nhiệt độ bộ trao đổi, điều kiện môi trường xung quanh, nhiệt độ bề mặt ngoài yêu cầu và khoảng hở khả dụng.
Các bộ trao đổi nhiệt dịch vụ lạnh và nước lạnh yêu cầu kiểm soát sự ngưng tụ và sự xâm nhập của hơi nước. Một tấm chăn dịch vụ nóng được khâu tiêu chuẩn không tự động cung cấp một rào cản hơi liên tục. Các ứng dụng dưới nhiệt độ môi trường và làm lạnh yêu cầu xem xét riêng về các đường nối, điểm xuyên thấu, điểm đóng, hệ thống thoát nước và các yêu cầu làm kín hơi.
Nêu rõ liệu đường ống có được giữ kết nối trong khi lắp đặt vỏ bọc hay không. Ảnh chụp nên hiển thị bộ trao đổi từ phía trước, phía sau và cả hai bên, bao gồm tất cả các cổng kết nối và các vật cản gần đó.
Đối với thiết bị lớn, hãy cung cấp bản vẽ kích thước hiển thị vị trí tọa độ của mọi vòi phun và giá đỡ. Chiều dài tổng thể chung là không đủ để tạo ra các lỗ mở chính xác trên vỏ bọc.
Bố trí cách nhiệt cần tuân theo kế hoạch bảo trì bộ trao đổi nhiệt. Bộ trao đổi nhiệt dạng tấm có thể cần tiếp cận bộ tấm, bu lông siết và khung. Thiết bị dạng ống vỏ có thể cần tháo nắp kênh, nắp đậy hoặc bó ống. Các mối đóng và mối nối tấm cần được đặt ở vị trí sao cho các công việc này có thể hoàn thành mà không cần tháo dỡ các phần không liên quan.
Bảng tên, ký hiệu áp suất, đồng hồ đo, lỗ thoát nước và lỗ thông hơi có thể cần các lỗ mở vĩnh viễn hoặc nắp tiếp cận. Khách hàng nên xác định mọi điểm cần giữ nguyên trạng thái hiển thị hoặc có thể vận hành trong khi lớp cách nhiệt được lắp đặt.
Đặt các tấm đã tháo ra trên bề mặt sạch, khô và giữ nguyên trình tự lắp đặt. Kiểm tra lớp vỏ ngoài, lớp lót, đường may, dây buộc và lõi cách nhiệt trước khi lắp đặt lại. Lớp cách nhiệt bị ướt, nhiễm bẩn hoặc bị nén nặng nên được đánh giá thay vì đưa trực tiếp trở lại sử dụng.
Bề mặt bộ trao đổi nhiệt, các kết nối và khu vực gioăng cần được kiểm tra rò rỉ theo kế hoạch bảo trì của cơ sở. Áo khoác có thể tháo rời cung cấp khả năng tiếp cận nhưng không bao giờ được sử dụng để che giấu vết rò rỉ đang hoạt động.
Các thiết bị lắp đặt ngoài trời cần chú ý đến mưa, gió, tia cực tím, nước đọng và hướng của các đường may. Có thể chỉ định các loại vải ngoài phù hợp, các phần chồng lên nhau được bảo vệ và bố trí tấm chú trọng đến thoát nước. Bề mặt trên cùng nên được thiết kế sao cho nước không bị dẫn vào các mối nối tấm hoặc lỗ mở bảo dưỡng.
Khả năng chống chịu thời tiết phụ thuộc vào toàn bộ cấu trúc áo khoác, không chỉ riêng loại vải được phủ. Các lỗ kim, đường may, dây buộc, các điểm xuyên qua thiết bị và hướng lắp đặt đều phải được xem xét.
BSTFLEX hỗ trợ các chương trình thiết bị mới, cải tạo nhà máy và áo khoác thay thế. Vỏ bọc có thể được sản xuất từ bản vẽ, kích thước thực địa, phép đo kỹ thuật số, mẫu hoặc các mẫu đã được phê duyệt. Các tùy chọn dự án bao gồm mã bộ phận, thẻ thiết bị, nhãn tấm, bản vẽ lắp đặt và bao bì đặc biệt.
Khi thay thế áo khoác cách nhiệt hiện có, hãy xác định bất kỳ vấn đề nào trước đó như trọng lượng tấm quá mức, bảng tên bị chặn, mối đóng khó khăn, nước xâm nhập, khe hở hoặc cản trở việc bảo trì. Mẫu mới sau đó có thể giải quyết vấn đề thực tế thay vì lặp lại nó.
Chỉ khi kích thước bên ngoài, vị trí cổng, giá đỡ và các điểm tiếp cận cần thiết đủ giống nhau. Mỗi mẫu nên được kiểm tra trước khi được gán cho một mẫu hiện có.
Có, nếu áo khoác được chia thành các tấm phù hợp với các lỗ mở được định vị chính xác xung quanh các cổng đã kết nối. Hệ thống đường ống đã lắp đặt và khoảng trống khả dụng phải được hiển thị trong thông tin dự án.
Các phần vỏ, đầu, nắp kênh, vòi phun và mặt bích riêng biệt thường thiết thực hơn. Vỏ bọc dạng mô-đun giúp xử lý tốt hơn và cho phép tiếp cận bảo trì mà không cần tháo toàn bộ hệ thống.
Chỉ với cấu trúc được xem xét cụ thể để kiểm soát ngưng tụ và hơi nước. Không nên cho rằng áo khoác dịch vụ nóng được khâu tiêu chuẩn sẽ cung cấp một rào cản hơi nước liên tục.
Thông thường là không. Các cánh tản nhiệt và quạt làm mát bằng không khí phụ thuộc vào luồng không khí để truyền nhiệt. Chỉ những bề mặt được nhà sản xuất thiết bị hoặc kỹ sư dự án phê duyệt cụ thể mới nên được cách nhiệt.
Vâng. Kích thước thiết bị vẫn cần được xác nhận vì lớp vỏ cũ có thể đã bị giãn, nén hoặc sửa đổi. Hãy xác định bất kỳ vấn đề nào về độ vừa vặn hoặc khả năng tiếp cận cần được khắc phục trong sản phẩm thay thế.
Gửi loại bộ trao đổi, bản vẽ thiết bị, kích thước tổng thể, vị trí cổng và vòi phun, nhiệt độ vận hành, số lượng và ảnh chụp lắp đặt cho BSTFLEX. Chúng tôi sẽ xem xét ranh giới cách nhiệt, bố cục tấm, cấu tạo vật liệu, các điểm đóng và lối tiếp cận bảo trì trước khi xác nhận sản xuất.
