Các tấm cách nhiệt cho khuỷu nối và phụ kiện đường ống có thể tháo rời BSTFLEX được thiết kế riêng cho các đoạn uốn cong, chữ T, bộ giảm đường kính và các bộ phận đường ống không đều khác trong công nghiệp. Các phần có thể tái sử dụng được định hình theo hình dạng của phụ kiện, kết nối với lớp cách nhiệt đường ống liền kề và có thể tháo rời để kiểm tra hoặc bảo trì mà không làm hỏng toàn bộ hệ thống cách nhiệt.
đặt hàng (moq):
1Các phụ kiện đường ống công nghiệp làm gián đoạn hình dạng trụ đơn giản của một đường ống thẳng. Các cút nối thay đổi hướng, các khớp nối chữ T tạo ra các nhánh, và các khớp nối giảm đường kính nối các đường ống có đường kính khác nhau. Những thay đổi này làm cho việc cắt, lắp đặt và tháo dỡ vật liệu cách nhiệt thông thường trở nên khó khăn hơn mà không để lại các khe hở.

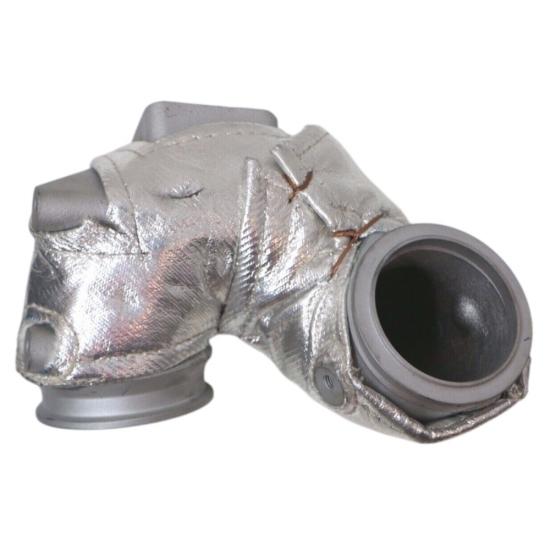

BSTFLEX sản xuất các lớp vỏ cách nhiệt có thể tháo rời bao quanh hình dạng thực tế của các cút nối, chữ T, bộ giảm đường kính và các phụ kiện liên quan. Mỗi lớp vỏ được thiết kế để phù hợp với lớp cách nhiệt của đường ống liền kề, đồng thời vẫn đảm bảo dễ dàng tiếp cận phụ kiện, mối hàn và các bộ phận lân cận. Cấu trúc có thể tái sử dụng này có thể được tháo ra trong quá trình kiểm tra hoặc bảo trì và lắp đặt lại sau khi công việc hoàn tất.
Các mặt bích, van, bơm và các đoạn ống thẳng đều có các sản phẩm cách nhiệt có thể tháo rời riêng. Việc tách rời các bộ phận này cho phép nắp khớp nối bám sát hình dạng chính xác và cho phép đội bảo trì chỉ mở phần cần bảo dưỡng.
Tấm chăn cách nhiệt hình chữ nhật phẳng có thể bị nhăn hoặc bong ra khi quấn quanh khuỷu cong. Tại khớp nối hình chữ T, ba đầu ống phải thẳng hàng chính xác. Bộ giảm đường kính cần hai đường kính đầu khác nhau và sự chuyển tiếp được kiểm soát giữa chúng. Nếu hình dạng không khớp với phụ kiện, lớp cách nhiệt có thể bị nén ở một khu vực và để lại khoảng trống ở khu vực khác.
BSTFLEX sử dụng các tấm định hình, đường cong phân đoạn, đường may gia cố và các lỗ vừa khít để phù hợp với các hình dạng này. Các vạt chồng lên nhau có thể kết nối lớp phủ với các ống thẳng liền kề hoặc lớp cách nhiệt cố định. Mục tiêu là tạo ra một cụm lắp ráp có thể tháo rời tiện dụng, chứ không phải là một tấm lỏng lẻo được buộc quanh một bộ phận không đều.

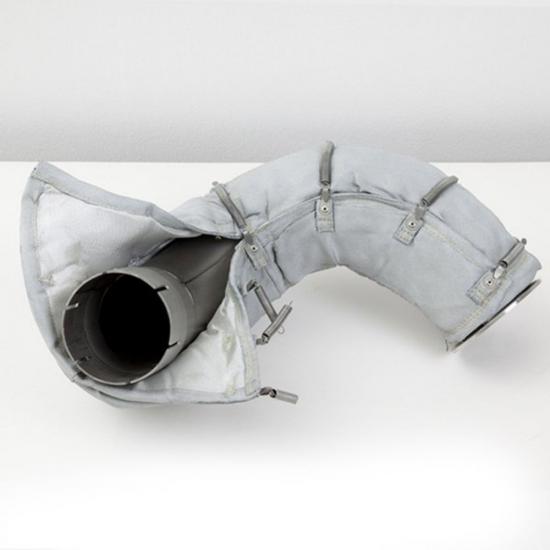

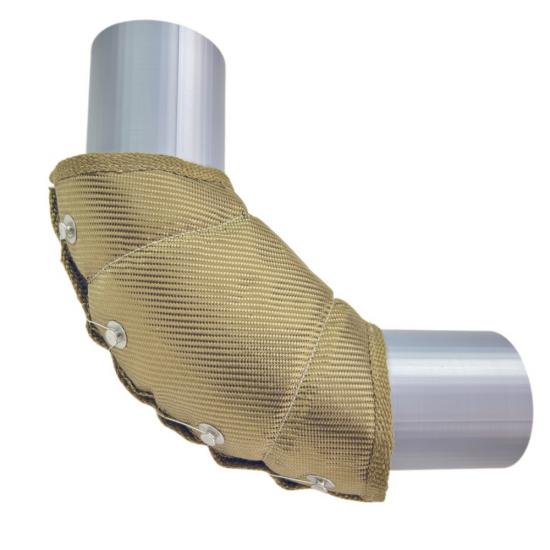

Mẫu phân đoạn được thiết kế theo đường cong của khuỷu ống. Số lượng và hình dạng của các tấm phụ thuộc vào góc khuỷu, bán kính đường tâm, đường kính ống và độ dày lớp cách nhiệt. Bộ phận bịt kín có thể được đặt ở phía ngoài hoặc phía trong khúc uốn tùy thuộc vào khoảng trống cho phép.
Có thể sử dụng cấu trúc hai phần hoặc nhiều phần khi khuỷu nối nằm gần tường, sàn nhà hoặc đường ống liền kề. Các đoạn riêng biệt giúp giảm không gian cần thiết cho việc lắp đặt và cho phép tháo rời từng bên một cách độc lập.
Ống nối chữ T bao gồm các lỗ cho đường ống chính và đường ống nhánh. Ống nối chữ T đều và ống nối chữ T giảm kích thước yêu cầu các kiểu thiết kế khác nhau. Góc nhánh, đường kính ống và chiều dài đoạn thẳng có sẵn ở cả ba phía phải được xác nhận.
Ống nối giảm đường kính là bộ phận chuyển tiếp giữa hai đường kính ống khác nhau. Ống nối giảm đồng tâm thường đối xứng qua đường tâm, trong khi ống nối giảm lệch tâm yêu cầu phải xác định mặt phẳng và hướng lắp đặt trước khi tạo khuôn.
Các đoạn chuyển tiếp chế tạo sẵn, các mối nối nhánh hàn và các phụ kiện không tiêu chuẩn có thể được thiết kế dựa trên bản vẽ, khuôn mẫu, phép đo ba chiều hoặc mẫu vật lý. Hình ảnh chụp từ nhiều góc độ giúp xác nhận khoảng cách lắp đặt và vị trí đóng kín.
| Thành phần vỏ | Các tùy chọn điển hình | Mục đích |
|---|---|---|
| Lớp bảo vệ bên ngoài | Sợi thủy tinh phủ silicone,sợi thủy tinh phủ PTFE, sợi thủy tinh mạ nhôm hoặc các loại vải chịu nhiệt phủ khác. | Bảo vệ sản phẩm khỏi tác động của việc cầm nắm, dầu mỡ, hơi ẩm, thời tiết, mài mòn và ô nhiễm tại công trường. |
| Lõi cách nhiệt | Tấm kim sợi thủy tinh, tấm kim silica, vật liệu cách nhiệt sợi gốm hoặc vật liệu cách nhiệt gốc aerogel | Cung cấp khả năng cách nhiệt xung quanh khớp nối. |
| Kẻ mắt nóng | Vải sợi thủy tinh, vải silica, lá thép không gỉ hoặc lưới thép không gỉ | Chứa lớp cách nhiệt và tiếp xúc với bộ phận cần gia nhiệt. |
| Hệ thống buộc | Vòng chữ D và dây đeo, móc thép không gỉ, lò xo, dây buộc, khóa cài hoặc các loại khóa tái sử dụng khác. | Giúp cố định các tấm có hình dạng nhất định và cho phép mở nhiều lần. |
| Gia cố | Ghim chần bông, miếng vá chống mài mòn cục bộ, lưới thép không gỉ, đường may gia cố và bảo vệ cạnh. | Kiểm soát sự chuyển động của vật liệu cách nhiệt xung quanh các hình dạng cong hoặc phân nhánh. |
Toàn bộ lớp vỏ phải được thiết kế dựa trên nhiệt độ ứng dụng. Nhiệt độ ghi trong bảng dữ liệu vật liệu không tự động trở thành nhiệt độ định mức của sản phẩm hoàn thiện. Vải ngoài, lớp lót, lõi cách nhiệt, chỉ may, ốc vít, độ dày và điều kiện lắp đặt đều phải được xem xét.
Đối với khuỷu tay tiêu chuẩn, vui lòng cung cấp các thông tin sau:
Nếu không biết bán kính đường tâm, hãy gửi ảnh chụp mặt cắt ngang hình vuông có thước đo và ghi lại khoảng cách giữa các điểm tham chiếu trên đường tâm của ống. Nên sử dụng bản vẽ hoặc mẫu vật lý cho các đoạn uốn cong chế tạo không tiêu chuẩn.
Đối với một khớp nối chữ T, hãy ghi lại đường kính ống chính, đường kính nhánh, góc nhánh và kích thước từ tâm đến đầu theo mọi hướng. Cho biết khớp nối đó là loại chữ T đều hay chữ T giảm. Bao gồm đủ chiều dài đoạn thẳng để nắp có thể chồng lên lớp cách nhiệt liền kề.
Đối với bộ giảm đường kính, cần cung cấp đường kính ống lớn và nhỏ, chiều dài tổng thể của bộ giảm và hướng lắp đặt. Đối với bộ giảm đường kính lệch tâm, cần xác định rõ mặt phẳng nằm ở phía trên, phía dưới hay bên cạnh. Hình ảnh cần thể hiện bộ giảm đường kính ở vị trí đã lắp đặt.
Nắp đậy khớp nối phải khớp với lớp cách nhiệt liền kề mà không buộc đội bảo trì phải tháo bỏ một đoạn vỏ ống không cần thiết. Có thể sử dụng các nắp bịt đầu, dây rút, dây đai hoặc các mối nối chồng lên nhau được định hình tùy thuộc vào đường kính ống, nhiệt độ và điều kiện lắp đặt.
Khi đường ống liền kề sử dụng lớp vỏ bọc có thể tháo rời, mỗi bộ phận có thể được đánh số nhận dạng riêng. Khi đường ống liền kề có lớp cách nhiệt và lớp phủ kim loại cố định, kích thước của nắp khớp nối phải được tính toán dựa trên đường kính ngoài hoàn thiện chứ không chỉ dựa trên đường kính ống trần.
Nắp đậy được thiết kế tốt phải có thể tháo rời trong không gian có sẵn xung quanh phụ kiện. Việc đóng nhanh nhất không hữu ích nếu nó hướng vào tường hoặc đường ống khác. Bản vẽ hoặc hình ảnh dự án nên thể hiện hướng mở mong muốn và không gian có sẵn để tháo dây đai, lò xo hoặc dây buộc.
Đối với đường ống ngoài trời nằm ngang, các mối nối và chỗ chồng lên nhau cần được bố trí sao cho hạn chế nước xâm nhập. Đối với các phụ kiện thẳng đứng, thiết kế có thể yêu cầu thêm giá đỡ để lõi cách nhiệt và các phần vỏ không bị dịch chuyển xuống dưới trong quá trình sử dụng.
Sau khi tháo dỡ, giữ cho lớp phủ khô ráo và tránh gấp mạnh vì có thể làm hỏng hoặc xê dịch lõi cách nhiệt. Trước khi lắp đặt lại, hãy kiểm tra lớp lót, đường may, ốc vít và các tấm định hình. Lõi bị ướt, nhiễm bẩn hoặc bị nén quá mức cần được kiểm tra trước khi đưa lớp phủ trở lại sử dụng.
Bề mặt tiếp xúc và các khu vực hàn cần được kiểm tra theo kế hoạch bảo trì của công trình. Lớp cách nhiệt có thể tháo rời giúp dễ dàng tiếp cận, nhưng nó không thay thế chương trình phòng chống ăn mòn, rò rỉ hoặc đảm bảo tính toàn vẹn cơ học của chủ sở hữu.
BSTFLEX có thể sản xuất các mẫu thử nghiệm, số lượng lớn cho dự án và sản xuất lặp lại các nắp phụ kiện đường ống OEM. Thông tin sản xuất có thể được xây dựng từ bản vẽ, số đo, khuôn mẫu, ảnh chụp hoặc mẫu đã được phê duyệt. Số hiệu thiết bị, số hiệu dây chuyền, mũi tên chỉ dẫn lắp đặt, nhãn mặt cắt và bao bì dự án có thể được thêm vào để nhận dạng tại công trường.
Khi thay thế nắp đậy hiện có, hãy cho biết nắp đậy ban đầu có lắp đặt đúng cách hay không và xác định bất kỳ điểm nào khó đóng, khe hở hoặc điểm gây cản trở. Việc sao chép một mẫu đã cũ mà không có thông tin này có thể dẫn đến việc lắp đặt lại gặp phải vấn đề tương tự.
Không đáng tin cậy. Các khuỷu nối bán kính dài và bán kính ngắn có đường cong và kích thước tổng thể khác nhau. Cần xác nhận bán kính hoặc kích thước khớp nối chính xác trước khi sản xuất.
Không. Góc độ thay đổi hình dạng tấm, vị trí các đầu mút và cách bố trí đóng mở. Cần có các mẫu riêng biệt.
Thông thường, nên sử dụng một nắp chụp chữ T riêng biệt. Nó ôm sát hình dạng nhánh hơn và cho phép mở khớp nối chữ T mà không cần tháo các đoạn ống thẳng dài.
Vâng. Hãy cung cấp đường kính ngoài hoàn thiện của lớp cách nhiệt và lớp phủ hiện có, chứ không chỉ đường kính ống trần. Sau đó, có thể tạo hình nắp khớp nối với phần chồng lên nhau phù hợp ở đầu.
Vâng, sau khi lập sơ đồ bố trí, các giới hạn hoạt động và điểm truy cập sẽ được xem xét lại. Các kết nối điện và bộ điều khiển cần kiểm tra phải luôn dễ tiếp cận.
Có. Có thể sử dụng bản vẽ kích thước, mẫu, phép đo ba chiều hoặc mẫu vật lý. Nên chụp nhiều ảnh để xác nhận hướng lắp đặt và không gian có sẵn.
Vui lòng gửi đường kính ống, loại phụ kiện, góc, bán kính, kích thước, nhiệt độ hoạt động, số lượng và ảnh lắp đặt đến BSTFLEX. Chúng tôi sẽ xem xét mẫu thiết kế, bố trí mặt cắt, cấu tạo vật liệu, các loại nắp đậy và kết nối với lớp cách nhiệt liền kề.
