Gioăng Tadpole cho cửa lò công nghiệp: Hướng dẫn lựa chọn, thay thế và OEM

Cửa lò công nghiệp đòi hỏi nhiều hơn là một dải chịu nhiệt đơn giản. Gioăng phải duy trì tiếp xúc xung quanh toàn bộ khe hở trong khi vẫn chịu được các chu kỳ đóng mở lặp đi lặp lại, sự giãn nở nhiệt, thay đổi nhiệt độ và các biến đổi có thể xảy ra ở khung cửa.

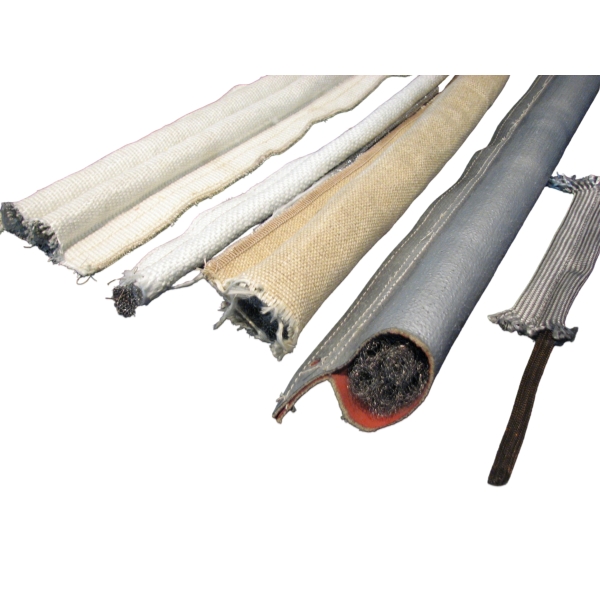

Một gioăng tadpole cho cửa lò công nghiệp sử dụng cấu hình dạng bóng và đuôi để tách biệt chức năng làm kín khỏi chức năng lắp đặt. Phần bóng có thể nén tiếp xúc với khung cửa, trong khi phần đuôi cung cấp một khu vực ổn định để gắn kết.

BSTFLEX sản xuất các loại gioăng tadpole công nghiệp và gioăng cửa lò tùy chỉnh sử dụng sợi thủy tinh, silica, gốm, vải phủ và cấu trúc lõi gia cường cho các ứng dụng OEM và thay thế.

Tại sao cửa lò công nghiệp cần thiết kế gioăng phù hợp

Các lò công nghiệp hoạt động khác với các thiết bị gia dụng thông thường. Cửa của chúng có thể mở hàng trăm hoặc hàng nghìn lần trong quá trình sản xuất, và gioăng phải tiếp tục cung cấp khả năng tiếp xúc đáng tin cậy sau khi bị nén lặp đi lặp lại.

Một loại gioăng cửa lò phù hợp phải xem xét đến:

• Nhiệt độ vận hành
• Lực đóng cửa
• Khoảng cách nén
• Độ thẳng hàng của cửa
• Sự giãn nở nhiệt
• Tần suất mở
• Điều kiện vệ sinh
• Tiếp xúc với nhiệt bức xạ
• Tuổi thọ dịch vụ yêu cầu

Việc chỉ lựa chọn dựa trên định mức nhiệt độ có thể dẫn đến việc thay thế không phù hợp. Cấu trúc hoàn chỉnh, bao gồm lớp vỏ, lõi và hình học cấu hình, quyết định hiệu suất của gioăng.

Gioăng Tadpole cho cửa lò là gì?

Gioăng tadpole là một cấu hình làm kín linh hoạt bao gồm một phần bóng tròn và một phần đuôi lắp đặt phẳng.

Thiết kế này khác với băng gioăng phẳng vì phần bóng tạo ra một vùng nén chuyên dụng trong khi phần đuôi giữ cho gioăng ở đúng vị trí.

Cách lựa chọn gioăng cho cửa lò công nghiệp

1. Đo khe hở khi cửa đóng

Phép đo quan trọng nhất không phải là đường kính gioăng cũ. Đó là không gian thực tế có sẵn khi cửa lò được đóng lại.

Đo lường:

• Khe hở làm kín tối thiểu
• Khe hở làm kín tối đa
• Độ phẳng của khung cửa
• Điều kiện góc
• Không gian lắp đặt cho phần đuôi

Gioăng quá lớn có thể đòi hỏi lực đóng quá mức. Gioăng quá nhỏ có thể không duy trì được sự tiếp xúc liên tục.

2. Xác định độ nén cần thiết

Phần bóng phải nén đủ để tạo tiếp xúc nhưng vẫn duy trì được khả năng phục hồi.

Độ nén cần thiết phụ thuộc vào:

• Kích thước bóng
• Cấu tạo lõi
• Áp lực cửa
• Hình học khung
• Tần suất đóng mở

Lõi sợi thủy tinh, lõi thép không gỉ và lõi kim loại rỗng có thể tạo ra các đặc tính nén khác nhau ngay cả khi có kích thước bên ngoài tương tự nhau.

3. Chọn vật liệu vỏ

Môi trường vận hành lò quyết định vật liệu vỏ phù hợp.

Gioăng Tadpole cửa lò sợi thủy tinh

Sợi thủy tinh thường được chọn cho các lò công nghiệp vì nó cung cấp lớp vỏ dệt linh hoạt với độ ổn định nhiệt tốt.

BSTFLEX cung cấp các cấu trúc sợi thủy tinh khác nhau:

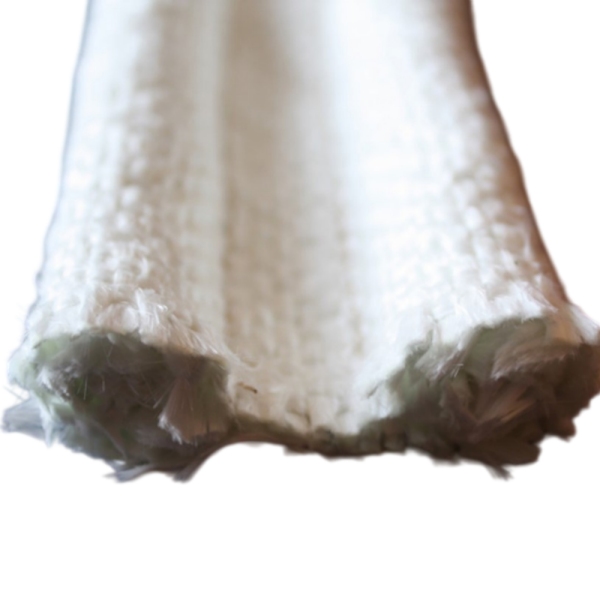

• Gioăng Tadpole vỏ sợi thủy tinh lõi sợi thủy tinh

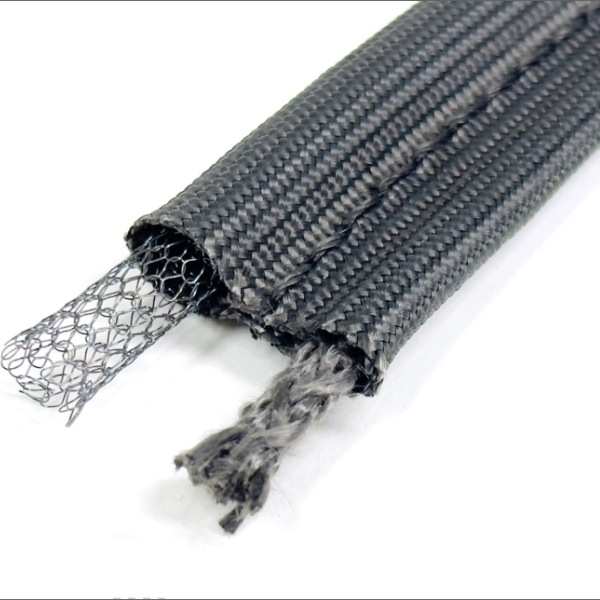

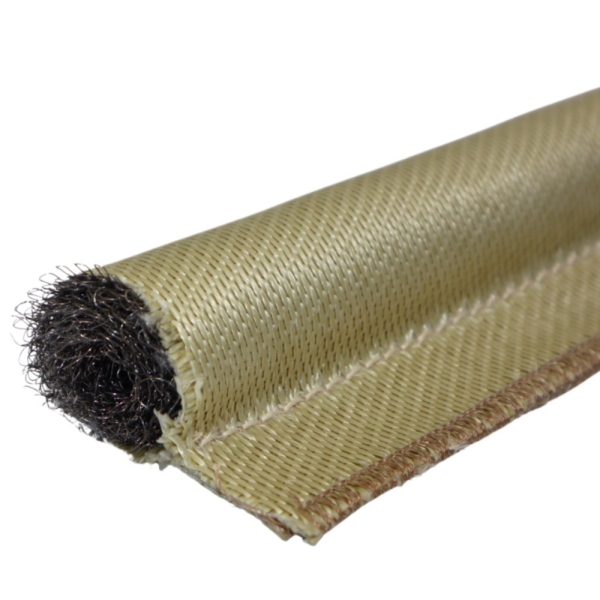

• Gioăng Tadpole vỏ sợi thủy tinh lõi thép không gỉ
• Gioăng Tadpole vỏ sợi thủy tinh lõi rỗng thép không gỉ

Gioăng cửa lò Silica

Vải Silica được sử dụng khi yêu cầu hiệu suất dệt ở nhiệt độ cao hơn so với các cấu trúc sợi thủy tinh tiêu chuẩn.

Các tùy chọn Silica bao gồm:

• Gioăng Tadpole vỏ vải Silica lõi Inconel
• Gioăng Tadpole vỏ vải Silica lõi gốm

Gioăng Tadpole cửa lò gốm

Các cấu trúc vải gốm phù hợp cho các thiết bị xử lý nhiệt đòi hỏi khắt khe, nơi gioăng phải chịu nhiệt độ cao.

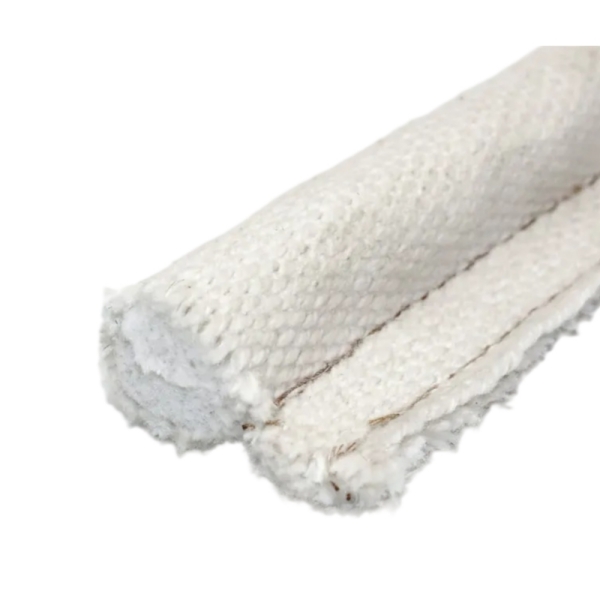

• Gioăng Tadpole vỏ vải gốm lõi gốm
• Gioăng Tadpole vỏ vải gốm lõi Inconel

Các tùy chọn lõi gioăng cửa lò

Lõi quyết định cách phần bóng phản ứng khi bị nén.

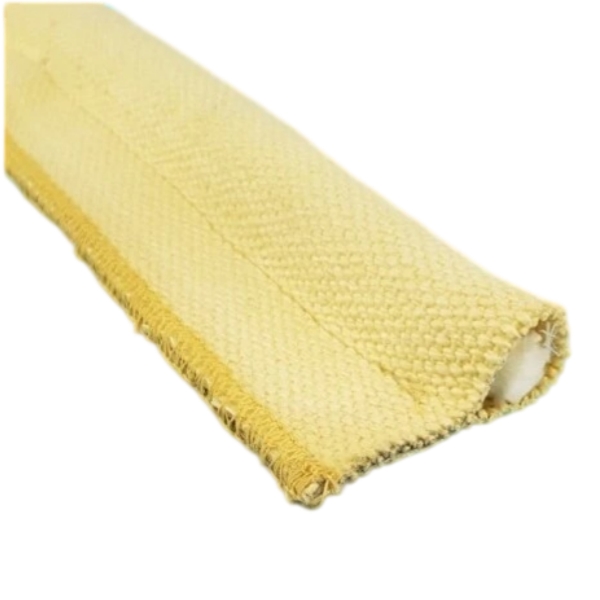

Quy trình thay thế gioăng lò công nghiệp

Bước 1: Tháo và kiểm tra gioăng hiện có

Ghi lại:

• Cấu hình gioăng gốc
• Vật liệu vỏ
• Cấu tạo lõi
• Phương pháp lắp đặt
• Vị trí hư hỏng

Bước 2: Đo cấu hình gốc

Đo:

• Đường kính bầu
• Chiều cao bầu
• Chiều rộng đuôi
• Tổng chiều rộng cấu hình
• Chiều dài hoàn thiện

Bước 3: Xác nhận điều kiện vận hành của lò

Cung cấp:

• Nhiệt độ liên tục
• Nhiệt độ tối đa
• Tần suất chu kỳ gia nhiệt
• Môi trường bên trong lò
• Hóa chất tẩy rửa

Bước 4: Chọn cấu tạo thay thế

Sản phẩm thay thế phải phù hợp với ứng dụng, không chỉ là hình dáng cũ.

Các ứng dụng cho gioăng Tadpole lò công nghiệp

• Lò mẻ công nghiệp
• Lò sơn tĩnh điện
• Lò băng tải
• Lò xử lý nhiệt
• Lò sấy
• Lò lưu hóa
• Lò đi bộ (Walk-in oven)
• Buồng gia nhiệt công nghiệp
• Thiết bị xử lý nhiệt
• Lò nướng OEM tùy chỉnh

Gioăng cửa lò sơn tĩnh điện

Lò sơn tĩnh điện yêu cầu các loại gioăng chịu được nhiệt độ cao và các chu kỳ sản xuất lặp đi lặp lại.

Loại gioăng phù hợp phụ thuộc vào nhiệt độ lò, thiết kế cửa, điều kiện nhiễm bẩn và khoảng thời gian bảo trì cần thiết.

Lựa chọn gioăng cho lò băng tải

Lò băng tải thường hoạt động liên tục và chịu chu kỳ nhiệt thường xuyên.

Thiết kế gioăng cần xem xét:

• Tần suất đóng mở cửa
• Tiếp xúc nhiệt
• Chuyển động cơ học
• Lịch bảo trì

Gioăng cửa lò dạng đi bộ vào (walk-in)

Các lò lớn dạng đi bộ vào thường yêu cầu gioăng làm kín chu vi linh hoạt xung quanh các cửa lớn.

Các cấu trúc lõi rỗng và lõi gia cường có thể được xem xét tùy thuộc vào lực đóng và độ biến thiên khe hở.

Sản xuất gioăng lò công nghiệp OEM

BSTFLEX hỗ trợ các khách hàng OEM yêu cầu sản xuất gioăng cửa lò có tính lặp lại.

Dịch vụ OEM bao gồm:

• Phát triển cấu hình tùy chỉnh
• Lựa chọn vật liệu
• Sản xuất nguyên mẫu
• Phê duyệt mẫu
• Sản xuất hàng loạt
• Đơn hàng lặp lại

Cách yêu cầu báo giá gioăng cửa lò dạng nòng nọc (tadpole)

Các câu hỏi thường gặp

Loại gioăng nào tốt nhất cho cửa lò công nghiệp?

Loại gioăng tốt nhất phụ thuộc vào nhiệt độ lò, thiết kế cửa, yêu cầu nén và môi trường vận hành. Các cấu trúc sợi thủy tinh, silica, gốm và lõi gia cường được lựa chọn dựa trên các điều kiện thực tế.

Gioăng lò công nghiệp nên được thay thế bao lâu một lần?

Tần suất thay thế phụ thuộc vào mức độ tiếp xúc với nhiệt độ, chu kỳ đóng mở, độ nén, sự nhiễm bẩn và chất lượng lắp đặt. Khuyến nghị nên kiểm tra định kỳ.

BSTFLEX có thể sản xuất gioăng cửa lò thay thế không?

Có. Gioăng thay thế có thể được sản xuất dựa trên bản vẽ, mẫu vật, kích thước hoặc thông tin thiết bị.

Bạn có thể làm gioăng cửa lò với kích thước tùy chỉnh không?

Có. Đường kính bầu, chiều rộng đuôi, chiều dài, vật liệu vỏ và cấu trúc lõi đều có thể tùy chỉnh.

Nhà sản xuất gioăng Tadpole cho cửa lò công nghiệp tùy chỉnh

BSTFLEX sản xuất gioăng Tadpole cho cửa lò công nghiệp tùy chỉnh cho các nhà sản xuất thiết bị gốc (OEM), các công ty bảo trì và người dùng công nghiệp.

Để có giải pháp tùy chỉnh, hãy cung cấp:

• Mẫu gioăng hiện có
• Bản vẽ
• Mẫu lò
• Yêu cầu về nhiệt độ
• Kích thước
• Số lượng

Liên hệ BSTFLEX để sản xuất gioăng cửa lò tùy chỉnh.
