Cách đo gioăng Tadpole để thay thế

Để đo gioăng tadpole nhằm mục đích thay thế, hãy ghi lại chiều cao và chiều rộng của phần bầu, kích thước phần đuôi lắp đặt, chiều rộng tổng thể của mặt cắt, cấu tạo lõi và chiều dài yêu cầu. Sau đó, đo khe hở đóng của thiết bị tại vị trí tiếp xúc của phần bầu.Một mẫu gioăng đã mòn giúp xác định cấu tạo cũ, nhưng các kích thước bị nén của nó không nên tự động trở thành thông số kỹ thuật cho gioăng mới.

Đối với cửa lò công nghiệp, tấm tiếp cận lò nung hoặc vỏ bọc có gia nhiệt, gioăng thay thế phải vừa với cơ cấu lắp đặt và cung cấp độ tiếp xúc cần thiết khi thiết bị đóng lại. Việc khớp với loại vải có thể nhìn thấy hoặc đặt mua loại có đường kính bầu gần nhất chỉ là một phần của công việc đó.

Quy trình đo đạc sau đây đưa mẫu vật, hình học thiết bị và các yêu cầu vận hành vào một thông số kỹ thuật thay thế duy nhất.

Bắt đầu với Gioăng đã lắp đặt

Trước khi tháo bất cứ thứ gì, hãy yêu cầu nhân viên bảo trì được ủy quyền đảm bảo an toàn cho thiết bị theo hướng dẫn của OEM và các quy trình tại chỗ. Kiểm soát năng lượng nguy hiểm, để các bộ phận nóng nguội đi, xử lý áp suất bị kẹt và cố định các cửa hoặc nắp có thể di chuyển được. Không đưa tay vào cơ cấu đóng đang được cấp điện hoặc không được hỗ trợ để lấy số đo.

Chụp ảnh gioăng ở vị trí lắp đặt. Cho biết phần bầu hướng về phía nào, phần đuôi được giữ ở đâu và gioăng đi qua các góc như thế nào. Đánh dấu một vị trí tham chiếu, chẳng hạn như góc phía bản lề trên cùng, để các số đo và mẫu vật có thể được truy xuất đến cùng một điểm.

Ngoài ra, hãy ghi lại kiểu máy thiết bị, mã phụ tùng gioăng và bản sửa đổi bản vẽ khi có sẵn. Lưu ý nơi gioăng hiện tại bị bẹt, sờn, lệch hoặc cọ xát vào kim loại. Giữ các quan sát này tách biệt với các kích thước dự kiến: một phần bị hỏng ghi lại tình trạng lỗi, không nhất thiết là thiết kế ban đầu.

Đặt các Kích thước Quan trọng lên Mặt cắt ngang

Một bản vẽ mặt cắt ngang hữu ích hơn một mục không có nhãn như “gioăng tadpole 1 inch”. Đánh dấu hướng đóng và các điểm cuối đo thực tế. Sử dụng một hệ thống đơn vị chính và nêu rõ mọi dung sai kích thước đã thỏa thuận.

Chỉ sử dụng đường kính bầu khi mặt cắt tròn được xác lập. Một phần bầu đã qua sử dụng bị bẹt nên được ghi lại theo chiều cao và chiều rộng quan sát được, không nên chuyển đổi thành đường kính gốc giả định.

Đo phần bầu mà không ép nó

Đặt mẫu được ủy quyền ở trạng thái thư giãn mà không kéo căng hoặc cuộn nó thành hình tròn. Đối với phép đo thực địa ban đầu, hãy đưa các mặt của thước kẹp tiếp xúc nhẹ với lớp vỏ bên ngoài thay vì ấn cho đến khi phần bầu bị biến dạng. Trường hợp thông số kỹ thuật mua hàng yêu cầu áp suất đo được kiểm soát, hãy tuân theo phương pháp đó.

Thực hiện các lần đọc tại một số vị trí đã xác định bằng cùng một phương pháp. Bao gồm một phần tương đối không bị hư hại nếu có. Ghi lại phạm vi thay vì trình bày một số đọc cao hoặc thấp bất thường làm kích thước danh nghĩa.

Chiều cao thư giãn của một gioăng đã qua sử dụng không nhất thiết là chiều cao tự do ban đầu của nó.Gán nhãn các số đo mẫu là “tình trạng đã qua sử dụng”. Một phụ tùng dự phòng chưa sử dụng hoặc bản vẽ gốc được phê duyệt là tài liệu tham khảo tốt hơn cho các kích thước ban đầu; nếu không có cả hai, hãy để kích thước danh nghĩa ở trạng thái chưa xác nhận cho đến khi mối nối và sản phẩm thay thế đề xuất được xem xét.

Giữ riêng Chiều rộng Đuôi (Tail Width) so với Chiều rộng Tổng thể

Đuôi lắp đặt có thể kéo dài bên dưới thanh giữ, uốn quanh cạnh hoặc bao gồm một phần được gấp lại. Hãy ghi lại những chi tiết đó trước khi coi dải nhìn thấy được là phần đuôi hoàn chỉnh.

Trên bản vẽ, hãy hiển thị ranh giới bầu, đường khâu, cạnh giữ và cạnh đuôi tự do. Điều này giúp loại bỏ sự mơ hồ khi các danh mục khác nhau sử dụng các chữ cái kích thước hoặc điểm tham chiếu khác nhau. Đối với cấu hình đuôi kép, hãy đo hai phần mở rộng một cách độc lập thay vì giả định chúng bằng nhau.

Kiểm tra xem đuôi thay thế có thể được giữ cố định mà không làm dịch chuyển bầu ra khỏi đường tiếp xúc dự kiến hay không. Việc khớp chiều rộng tổng thể không đảm bảo rằng bầu sẽ nằm ở vị trí chính xác.

Đo Khe hở Đóng tại nơi Bầu thực sự làm kín

Khe hở hữu ích nằm tại vị trí tiếp xúc của bầu, không nhất thiết phải ở cạnh ngoài nhìn thấy được của cửa. Yêu cầu nhân viên bảo trì có trình độ xác định kích thước này bằng cách sử dụng thước đo phù hợp, phương pháp đo được phê duyệt hoặc bản vẽ thiết bị đã được xác minh.

Lập bản đồ khe hở xung quanh chu vi, bao gồm phía bản lề, phía chốt, trên, dưới và các góc. Ghi lại các giá trị tối thiểu và tối đa cùng với vị trí của chúng. Giá trị trung bình có thể che giấu một phần bị bó hẹp gây nén quá mức gioăng và một phần rộng nơi tiếp xúc không đủ.

Duy trì vị trí đóng dự kiến. Việc tháo gioăng cũ có thể cho phép một số cửa hoặc chốt di chuyển xa hơn so với khi đang vận hành. Khe hở được đo sau khi di chuyển thêm đó có thể không đại diện cho chiều cao lắp đặt yêu cầu.

Đánh dấu xem mỗi số đo là ở trạng thái nguội hay được lấy từ đánh giá điều kiện vận hành đã được phê duyệt. Chỉ riêng kích thước nguội không mô tả được mọi tác động của chuyển động nhiệt. Khi không thể đo khe hở đóng một cách an toàn hoặc đáng tin cậy, hãy ghi lại là không xác định và cung cấp bản vẽ mối nối thay vì ước tính bằng mắt.

Sử dụng Tính toán Độ nén làm Kiểm tra

Khi chiều cao bầu tự do và chiều cao lắp đặt đề xuất được biết trong cùng một hướng tải, độ nén danh nghĩa có thể được tính như sau:

Độ nén danh nghĩa (%) = (chiều cao bầu tự do - chiều cao bầu lắp đặt) / chiều cao bầu tự do x 100

Ví dụ về kích thước, hãy xem xét chiều cao bầu tự do đề xuất là 20 mm và chiều cao lắp đặt dao động từ 14 mm đến 17 mm. Độ nén được tính toán dao động từ 30% tại vị trí chặt nhất đến 15% tại vị trí rộng nhất.

Các giá trị này minh họa sự thay đổi khe hở; chúng không phải là phạm vi vận hành được khuyến nghị. Độ nén và lực đóng chấp nhận được phải được thiết lập cho nắp, lõi và mối nối đã chọn. Không tính tỷ lệ nén ban đầu từ chiều cao bị bẹp vĩnh viễn của mẫu cũ.

Xác định Lõi trước khi Chọn sản phẩm Thay thế

Việc khớp các kích thước bên ngoài không thiết lập được hành vi nén tương đương. Ghi lại nắp và lõi riêng biệt, sử dụng thông số kỹ thuật gốc hoặc thông tin vật liệu đã được xác minh nếu có thể. Một bức ảnh có thể gợi ý cấu tạo, nhưng nó không thể xác định cấp hợp kim, thành phần sợi hoặc định mức nhiệt độ.

Đối với các sản phẩm thay thế có lớp phủ sợi thủy tinh, các cấu tạo BSTFLEX này cung cấp các điểm bắt đầu riêng biệt:

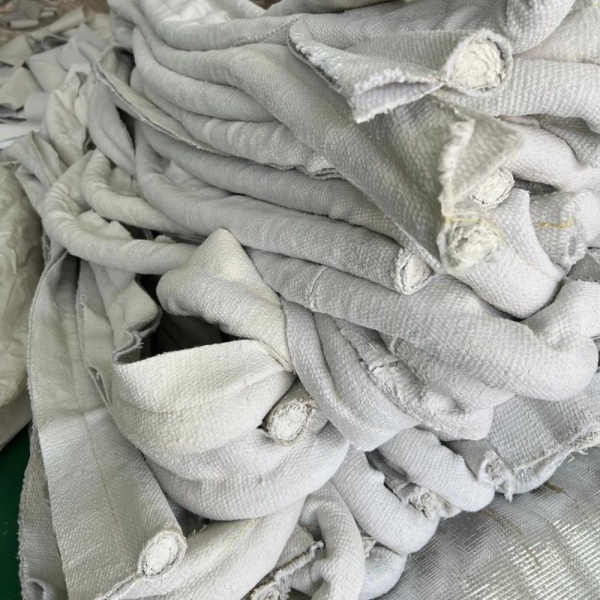

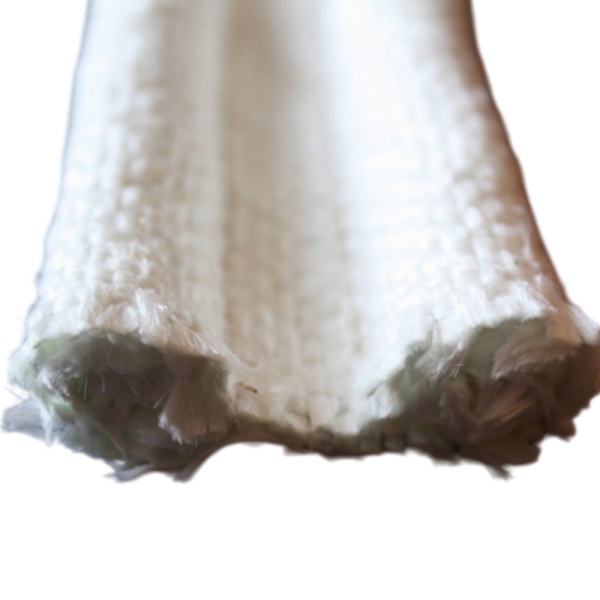

Gioăng Tadpole Lõi Sợi thủy tinh Lớp phủ Sợi thủy tinh sử dụng bầu bên trong dựa trên sợi. Xác nhận cấu tạo lõi và phản ứng nén yêu cầu thay vì chỉ đặt hàng theo đường kính.

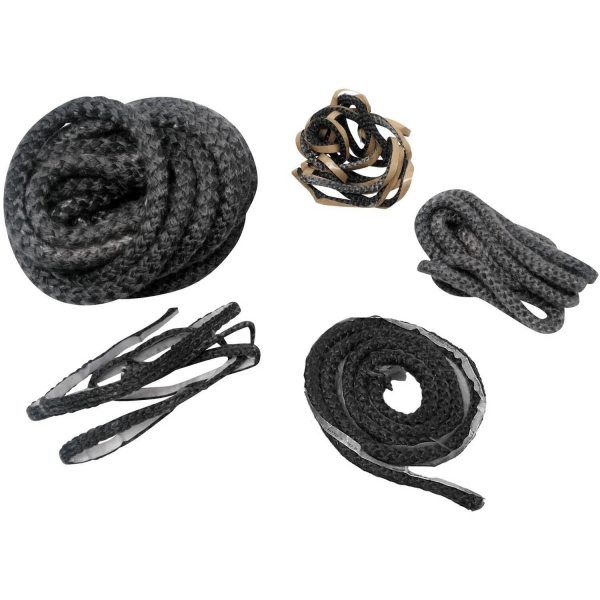

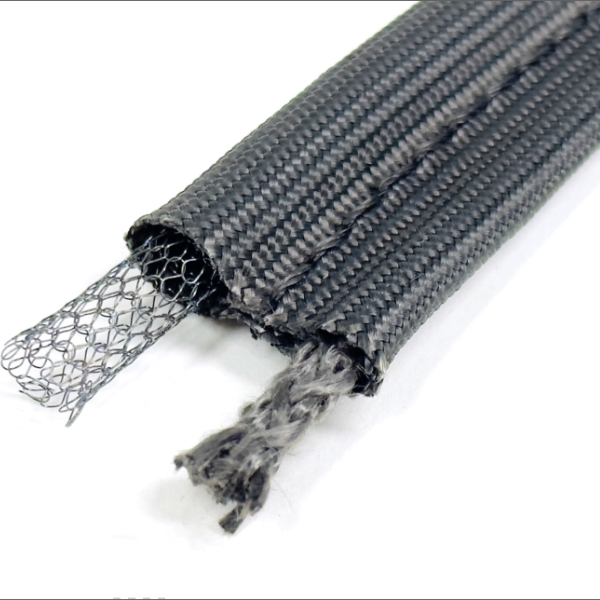

Gioăng Tadpole Lõi Thép không gỉ Lớp phủ Sợi thủy tinh cung cấp hỗ trợ kim loại bên trong. Chỉ định hình học lõi thực tế và hợp kim nếu biết; chỉ riêng “thép không gỉ” không phải là thông số kỹ thuật lõi hoàn chỉnh.

Gioăng Tadpole Lõi Rỗng Thép không gỉ Lớp phủ Sợi thủy tinh chứa cấu trúc kim loại tâm mở. Trong thiết kế này, rỗng không có nghĩa là bầu vải không có hỗ trợ bên trong.

Để so sánh đầy đủ hơn, hãy xem xét các loại lõi gioăng tadpole sợi thủy tinh và ứng dụng công nghiệp. Nếu vật liệu cũ hoặc sự nhiễm bẩn không được biết rõ, hãy để nhân viên được đào tạo phù hợp xác định việc lấy mẫu và xử lý an toàn trước khi cắt hoặc làm xáo trộn gioăng.

Đo Lộ trình Lắp đặt, không chỉ Khe hở Cửa

Đối với sản phẩm thay thế cắt theo chiều dài, hãy thiết lập đường đi mà gioăng tuân theo trong thiết bị. Đánh dấu xem các kích thước có đề cập đến đường tâm bầu, cạnh trong, cạnh ngoài hay tham chiếu đã thỏa thuận khác hay không. Chu vi khe hở thông thủy có thể khác với lộ trình của gioăng.

Đo các đoạn thẳng và hình học góc mà không kéo căng vật liệu cũ. Hiển thị bán kính uốn, vị trí mối nối và bất kỳ mảnh riêng biệt nào trên bản vẽ chu vi. Đối với khung được chế tạo, hãy cung cấp kích thước khung và hướng cấu hình thay vì chỉ tổng chiều dài.

Giữ chiều dài hoàn thiện riêng biệt với dung sai đặt hàng. Nêu rõ yêu cầu là khung hoàn thiện, chiều dài cắt đã phê duyệt hay vật liệu liên tục để cắt tỉa. Thỏa thuận bất kỳ phần dư thừa nào với nhà cung cấp; không tự động thêm chiều dài vào gioăng hoàn thiện hoặc chồng chéo các đầu của nó ở nơi thiết kế yêu cầu mối nối khác.

Các sản phẩm thay thế Bầu kép và Đuôi kép cần Chi tiết hơn

Đối với hai bầu, hãy ghi lại chiều cao và chiều rộng của mỗi bầu, khoảng cách tâm đến tâm của chúng và màng kết nối. Thiết lập khe hở lắp đặt tại mỗi đường làm kín. Đối với hai đuôi, hãy ghi lại cả hai phần mở rộng lắp đặt và sự giữ cố định của chúng.

Hướng dẫn thiết kế gioăng tadpole bầu kép giải thích các điểm khác biệt về cấu hình. Xác định mặt cắt ngang thực tế thay vì giả định rằng mọi sản phẩm được mô tả là “gioăng kép” đều có cùng hình dạng.

Gửi Ảnh trả lời các Câu hỏi Cụ thể

Một bộ tài liệu tham khảo hữu ích hiển thị toàn bộ chu vi đã lắp đặt, mặt cắt ngang từ bên cạnh, chế độ xem có kích thước với tỷ lệ trên cùng một mặt phẳng, phần cứng giữ, góc hoặc mối nối và bất kỳ nhãn nhận dạng gốc nào. Đánh dấu phía nóng và hướng đóng ở nơi không rõ ràng.

Giữ máy ảnh vuông góc với tính năng đang được đo. Ảnh chụp xiên giúp giải thích cụm lắp ráp nhưng là cơ sở kém cho các kích thước chính xác. Bao gồm các số đo bằng văn bản với hình ảnh và phân biệt mẫu đã mòn với phụ tùng dự phòng chưa sử dụng.

Xây dựng RFQ Thay thế dựa trên Hồ sơ Đo lường

Gửi bản vẽ mặt cắt có kích thước và chu vi cùng với thông tin dịch vụ sau đây. Đánh dấu các mục chưa xác nhận là không xác định thay vì điền các giá trị giả định.

Khả năng chịu nhiệt của gioăng mới phải được xem xét như một cụm hoàn chỉnh, bao gồm vỏ, lõi, đường khâu và bất kỳ lớp phủ hoặc vật liệu phụ trợ nào. Chỉ riêng việc khớp kích thước không xác lập được sự phù hợp cho môi trường vận hành.

Phê duyệt thay thế trước khi đưa thiết bị trở lại vận hành

Yêu cầu nhân sự có trách nhiệm kiểm tra mẫu so với bản vẽ đã thỏa thuận và cách bố trí lắp đặt thực tế. Xác nhận khả năng giữ đuôi, vị trí bầu, độ khít góc và việc đóng cửa bình thường. Không nên sử dụng bầu lớn hơn để che giấu khung bị lệch hoặc chốt bị mòn.

Khi vật liệu hoặc lõi đã thay đổi, hãy đánh giá độ nén, độ phục hồi và mức tiếp xúc nhiệt đại diện cần thiết trước khi phê duyệt sản xuất. Hoàn thành các kiểm tra làm kín cụ thể cho thiết bị: tiếp xúc nhìn thấy được không phải là bằng chứng của hiệu suất rò rỉ được chỉ định và không nên cho rằng gioăng tadpole bằng vải là kín khí hoặc chịu được áp suất.

Lưu giữ bản vẽ đã phê duyệt, thông số kỹ thuật vật liệu và tham chiếu mẫu cho các đơn hàng lặp lại. Điều này cung cấp một hồ sơ thay thế có kiểm soát thay vì để nhóm bảo trì tiếp theo phải đo một chiếc gioăng bị mòn khác.

Các câu hỏi về đo lường thay thế

Kích thước gioăng tadpole 1 inch mô tả điều gì?

Con số này không đầy đủ nếu thiếu tham chiếu danh mục hoặc bản vẽ. Xác nhận xem nó xác định đường kính bầu, chiều rộng tổng thể hay kích thước khác. Cung cấp mặt cắt có dán nhãn thay vì chỉ đặt hàng theo kích thước danh nghĩa.

Tôi có thể đặt hàng dựa trên chiều cao đã bị làm phẳng của gioăng cũ không?

Ghi lại nó như một phép đo trong điều kiện đã qua sử dụng, nhưng đừng cho rằng đó là chiều cao tự do ban đầu. So sánh nó với phụ tùng chưa sử dụng hoặc bản vẽ gốc nếu có và kiểm tra khe hở đã lắp đặt của thiết bị.

Nếu gioăng cũ bị mất thì sao?

Bắt đầu với tham chiếu bộ phận OEM, mặt cắt mối nối, hình học lắp đặt, các phép đo khe hở đóng và điều kiện vận hành. Nếu không có thông số kỹ thuật gốc đã được xác minh, bộ phận thay thế được đề xuất cần được xem xét thiết kế và phê duyệt lắp đặt thay vì khẳng định là bản sao chính xác.

Tôi có nên chọn bầu lớn hơn nếu cửa bị rò rỉ không?

Không nên tự động làm vậy. Trước tiên hãy kiểm tra độ thẳng hàng, khả năng giữ, mối nối góc, hư hỏng vỏ và sự thay đổi khe hở. Bầu lớn hơn sẽ làm thay đổi độ nén và tải trọng đóng; nó cần được đánh giá trong mối nối thực tế.

Yêu cầu gioăng tadpole thay thế từ BSTFLEX

BSTFLEX cung cấp sản xuất gioăng tadpole tùy chỉnh từ bản vẽ và mẫu cho các dự án thay thế công nghiệp và OEM. Khám phá dòng sản phẩm gioăng tadpole và phớt tadpole cho các kết hợp vỏ và lõi hiện có.

Gửi số đo gioăng thay thế của bạn để nhận báo giá.Vui lòng bao gồm mặt cắt ngang, số liệu khe hở lắp đặt, kích thước chu vi, thông tin vật liệu, điều kiện vận hành và số lượng. Mẫu đã qua sử dụng có thể hỗ trợ quá trình đánh giá, nhưng số đo thiết bị vẫn nên là một phần của thông số kỹ thuật.
