Ống chống cháy cho cáp công nghiệp và bảo vệ ống dẫn: Độ vừa vặn, cách đi đường ống và phơi nhiễm nhiệt

Cáp chạy dọc theo một cỗ máy nóng không chỉ cần một ống bọc có định mức chịu nhiệt cao. Lớp phủ phải phù hợp với tuyến đường, giúp các mối nối có thể bảo dưỡng được và tương thích với giới hạn nhiệt của riêng cáp. Một ống bọc chịu được môi trường xung quanh không đảm bảo rằng các lõi dẫn bên dưới đang hoạt động an toàn.

Ống chống cháy cho cáp và ống dẫn điện là lớp phủ cách nhiệt bên ngoài. Các cấu trúc bằng sợi thủy tinh phủ silicone có thể được đánh giá đối với việc tiếp xúc với thiết bị nóng ở gần, tia lửa hoặc tia kim loại nóng chảy xác định. Chúng không thay thế lớp cách điện của cáp, hệ thống ống dẫn hoặc một cách lắp đặt đạt chuẩn chống cháy được phê duyệt.

Đối với các nhà chế tạo máy móc và đội ngũ bảo trì, hãy bắt đầu bằng cách đánh dấu đoạn bị lộ trên bản vẽ tuyến đường đi dây. Dòng sản phẩm BSTFLEX fire sleeve range cung cấp các định dạng ống liền và ống mở được để xem xét đoạn đó mà không cần coi mọi cáp trên máy là cùng một ứng dụng.

Xác định những gì sẽ nằm bên trong ống bọc

Một cáp có vỏ bọc, một bộ dây điện hoàn thiện và một ống dẫn chứa nhiều mạch điện đòi hỏi các thông tin khác nhau. Hãy chỉ rõ cụm lắp ráp thực tế thay vì đặt hàng ống bảo vệ chỉ dựa trên kích thước lõi dẫn.

Kích thước thương mại danh định của ống dẫn không phải là sự thay thế đáng tin cậy cho đường kính ngoài được đo đạc. Tương tự, đường kính của một sợi cáp không mô tả được một bó cáp hoàn chỉnh. Hãy bao gồm phụ kiện lớn nhất dọc theo đường lắp đặt, nhưng không được lấy phụ kiện đó làm cơ sở duy nhất cho độ khít cuối cùng của ống bọc.

Xem xét nhiệt lượng xâm nhập vào cáp và nhiệt lượng sinh ra bên trong cáp

Vấn đề bên ngoài có thể là bức xạ nhiệt từ thành lò, đường ống xử lý nóng hoặc ống xả gần đó. Trước tiên, hãy xem xét việc định tuyến lại, tách rời hoặc sử dụng rào chắn vật lý có thể làm giảm mức độ tiếp xúc đó hay không. Sau đó xác định vai trò của ống bọc chống nhiệt cho cáp trong trường hợp vẫn còn tiếp xúc.

Dây dẫn điện có tải cũng sinh ra nhiệt. Dòng điện cho phép của dây phụ thuộc vào thiết kế cáp và điều kiện lắp đặt, bao gồm nhiệt độ xung quanh và sự sắp xếp của các dây dẫn mang tải khác. Lớp phủ bổ sung làm thay đổi đường thoát nhiệt của cụm lắp ráp.

Yêu cầu kỹ sư điện xem xét dòng điện cho phép đối với hệ thống lắp đặt có bọc. Không áp dụng định mức dòng điện trong không khí tự do vào một hệ thống mới được cách nhiệt mà không kiểm tra các giả định. Tùy thuộc vào tải nhiệt bên ngoài và bên trong tương đối, ống bọc có thể hỗ trợ chống lại nguồn bên ngoài nhưng đồng thời cũng hạn chế sự thoát nhiệt sinh ra bên trong.

Xác định tải trọng vận hành, thời gian tiếp xúc, nhiệt độ xung quanh và chiều dài được bọc. Đánh giá cụm lắp ráp theo chu kỳ làm việc phù hợp, không chỉ trong một lần kiểm tra không tải ngắn ngủi.

Giữ riêng ba giá trị: giới hạn dịch vụ đã công bố của ống bọc, nhiệt độ vận hành cho phép của cáp và nhiệt độ thực tế đạt được trong hệ thống lắp đặt. Không có mức giảm nhiệt độ phổ quát nào có thể được suy ra chỉ từ độ dày của ống bọc hoặc tên vật liệu.

Đi theo tuyến đường từ vùng nóng đến mối nối

Tại nguồn nhiệt

Đánh dấu vị trí bắt đầu và kết thúc tiếp xúc. Xác định bức xạ nhiệt liên tục tách biệt với các tia lửa hoặc giọt kim loại nóng chảy thỉnh thoảng xảy ra. Đối với việc tiếp xúc với chất lỏng bắn tóe, hãy cung cấp vật liệu quy trình, hướng có khả năng xảy ra và thời gian dự kiến để ống bọc đề xuất có thể được đánh giá phù hợp với mối nguy thực tế.

Đối với vỏ bọc mở được, hãy thể hiện vị trí đường may và phần chồng lên nhau trong chi tiết lắp đặt. Đảm bảo hệ thống hoàn thiện duy trì được độ phủ ở các đoạn uốn và giá đỡ. Không sử dụng ống bọc để biện minh cho việc để cáp tiếp xúc trực tiếp với bề mặt nóng.

Tại đoạn chuyển động

Cáp máy móc có thể chuyển động qua vòng lặp dịch vụ, xích dẫn cáp hoặc tay đòn có khớp nối. Xem xét tuyến đường với độ dày thành ống bổ sung và các tính năng cố định đã được lắp vào vị trí. Xác nhận rằng lớp phủ không làm chật chội xích dẫn, vướng vào cạnh hoặc truyền thêm lực kéo vào đầu nối.

Tính linh hoạt trong quá trình thử nghiệm lắp bằng tay không phải là bằng chứng về tuổi thọ uốn được chỉ định. Duy trì các yêu cầu uốn của nhà sản xuất cáp và ống dẫn, đồng thời đánh giá chuyển động dự định thông qua quy trình máy móc được phê duyệt. Không thay thế ống bọc cho bộ phận hỗ trợ cáp hoặc bộ phận giảm căng cần thiết.

Tại đệm kín, khớp nối hoặc cửa vào tủ điện

Xác định điểm kết thúc của ống bọc trước khi đặt hàng chiều dài hoàn thiện. Giữ cho vòng khóa, các kiểm tra mối nối, nhãn và điểm kiểm tra luôn có thể tiếp cận được. Một lớp vỏ bọc trông gọn gàng nhưng ngăn cản kỹ thuật viên tiếp cận đầu nối không phải là một giải pháp lắp đặt hoàn chỉnh.

Không đưa ống bọc cách nhiệt bên ngoài qua đệm kín trừ khi cách sắp xếp đó được phê duyệt cho hệ thống đệm kín và cáp. Nếu không, đệm kín có thể không còn tác dụng trên bề mặt và kích thước mà nó được lựa chọn ban đầu. Giữ lại các sắp xếp làm kín, giảm căng và liên kết đã chỉ định thay vì mong đợi ống bọc cung cấp các tính năng đó.

Ghép nối cấu trúc sản phẩm với tuyến đường

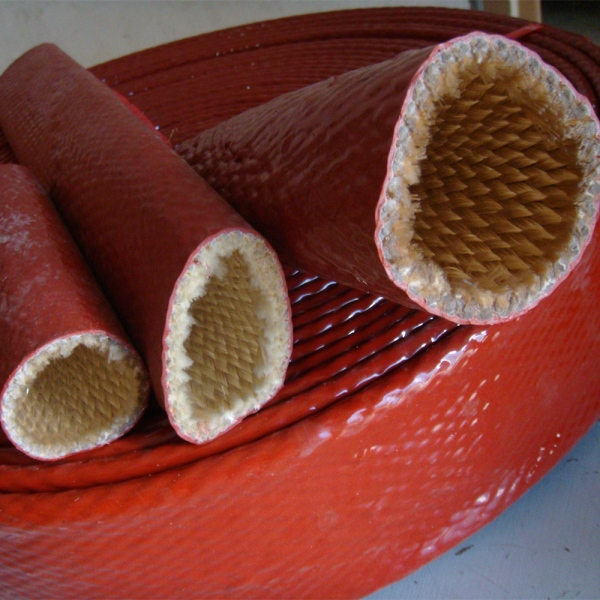

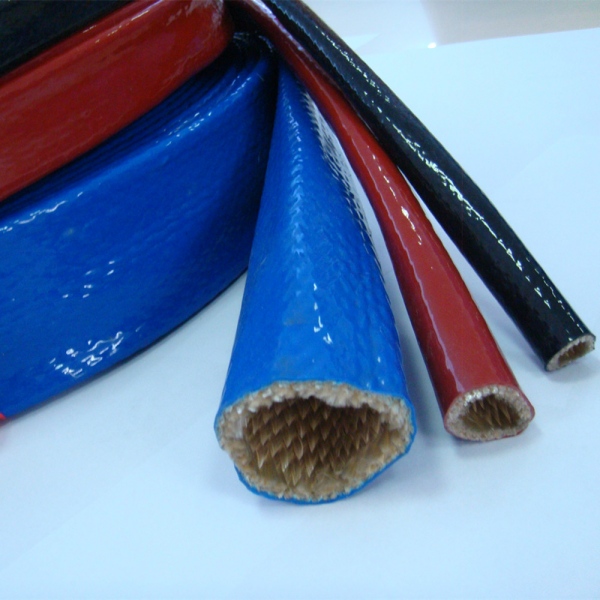

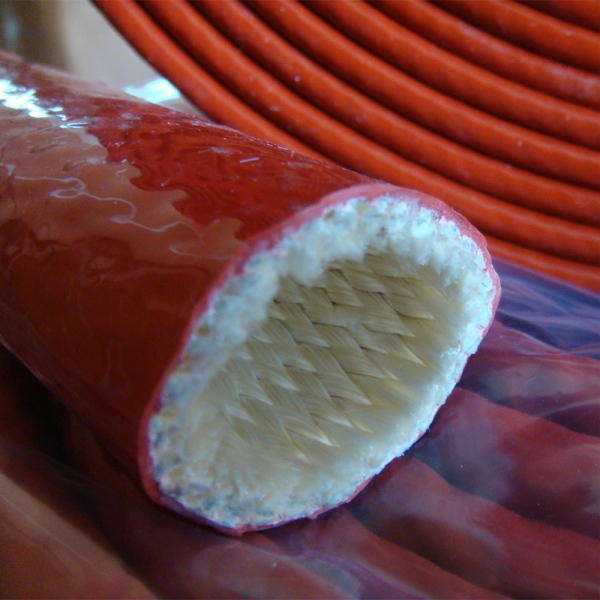

Đối với việc lắp đặt dạng ống, Vỏ bọc chịu nhiệt chống cháy đã qua xử lý nhiệt BSTFLEX dành cho ống mềm và cápsử dụng một lớp nền bằng sợi thủy tinh bện đã qua xử lý nhiệt bên dưới lớp phủ cao su silicone. Bao gồm cấu trúc này trong phần đánh giá mẫu khi dự án yêu cầu lớp nền dệt đã qua xử lý nhiệt.

Các Vỏ chống cháy sợi thủy tinh silicone bện EFRSlà một lựa chọn dạng ống khác. Hãy so sánh kích thước được đề xuất, cấu trúc thành ống và đường dẫn lắp đặt thay vì giả định rằng hai tài liệu tham khảo trong danh mục có thể thay thế cho nhau chỉ vì cả hai đều có lớp vỏ ngoài bằng silicon.

Khi các đầu nối cản trở việc lắp đặt từ đầu vào, hãy đánh giá mộtvỏ bọc chống cháy dán móc cho cáp hiện cóKết cấu BSTFLEX VFRS sử dụng sợi thủy tinh bện phủ silicone với khóa dán nylon chống cháy được khâu bên trong. Hãy kiểm tra phần khóa dán, đường may và phần chồng mí như một phần của lớp bọc hoàn chỉnh, chứ không chỉ riêng phần thân ống bọc.

Yêu cầu các giới hạn vận hành áp dụng cho cấu hình đã chọn. Định dạng mở được cung cấp quyền tiếp cận để lắp đặt và kiểm tra; bản thân nó không thiết lập mức định mức nhiệt hoặc tiêu chuẩn điện cao hơn.

Ví dụ: Hai tuyến cáp ở bên cạnh cùng một máy

Hãy xem xét một hệ thống lắp đặt giả định có cáp cảm biến và cáp nguồn động cơ chạy qua gần cùng một tủ điện được gia nhiệt. Cả hai đều yêu cầu đánh giá khả năng phơi nhiễm bên ngoài, nhưng một thử nghiệm vỏ bọc thành công trên tuyến cáp này không có nghĩa là phê duyệt cho tuyến cáp kia.

Đối với cáp cảm biến, hãy xem xét toàn bộ giới hạn nhiệt độ của dây dẫn, đầu nối và phía cảm biến, cùng với tải điện thực tế và hiệu suất tín hiệu yêu cầu. Đối với cáp động cơ, hãy đưa dòng điện hoạt động, chu kỳ làm việc và cách sắp xếp lắp đặt vào quá trình đánh giá nhiệt.

Nếu cáp động cơ chạy bên trong ống mềm, hãy kiểm tra toàn bộ đoạn ống được bọc đó. Không sử dụng nhiệt độ bên ngoài của ống bọc mới làm phép đo trực tiếp nhiệt độ của dây dẫn. Phương pháp đo và giới hạn chấp nhận phải do kỹ sư điện phụ trách lựa chọn.

Phê duyệt hai tuyến theo các yêu cầu riêng của chúng, ngay cả khi cùng một vật liệu ống bọc phù hợp cho cả hai.

Giữ Vỏ Bọc Nhiệt Riêng Biệt với Các Yêu Cầu Bảo Vệ Khác

Cách điện và che chắn điện từ

Không nên coi ống bọc chống cháy silicone sợi thủy tinh là sự thay thế cho vật liệu cách điện chính hoặc dùng để sửa chữa lớp vỏ cáp bị hỏng mà không có thông số kỹ thuật sửa chữa được phê duyệt. Định mức nhiệt không phải là định mức điện áp. Không được khẳng định hiệu suất che chắn điện từ hoặc nối đất từ một ống bọc nhiệt thông thường mà không có sự đánh giá riêng.

Mạch chống cháy

Việc duy trì hoạt động của mạch trong điều kiện tiếp xúc với lửa xác định đòi hỏi phải có bằng chứng đối với loại cáp liên quan hoặc hệ thống bảo vệ hoàn chỉnh cùng với quy trình lắp đặt của hệ thống đó. Việc bổ sung ống bọc chống cháy không tự động tạo ra một cụm cáp chống cháy hoặc thiết lập thời gian hoạt động trong đám cháy.

Khi kỹ thuật yêu cầu hiệu suất, hãy yêu cầu bằng chứng hệ thống áp dụng. Thử nghiệm ngọn lửa thời gian ngắn trên vật liệu ống bọc không phải là kết quả có thể thay thế cho nhau.

Các vị trí xuyên tường và sàn

Bảo vệ nhiệt cho cáp công nghiệp khác với việc bịt kín lỗ xuyên qua tường hoặc sàn chống cháy. Các sản phẩm được mô tả là ống bọc chống cháy cho cáp trên thị trường đó có thể trương nở hoặc là một phần của hệ thống xuyên tường cụ thể.

Không thay thế ống bọc sợi thủy tinh phủ silicone bằng vật liệu chống cháy đã định. Nếu tuyến cáp được bọc đi qua một vách ngăn có định mức, hãy yêu cầu xem xét lại chi tiết xuyên qua đối với cáp, ống dẫn và lớp bọc bổ sung thực tế.

Phê duyệt việc lắp đặt, không chỉ là mẫu vật liệu

Bắt đầu thử nghiệm với một cụm cáp hoặc ống dẫn đã được xác định ở tình trạng sử dụng được. Kiểm tra hư hỏng do nhiệt, các mối nối lỏng lẻo hoặc nhiệt độ bất thường trước khi lắp vỏ bọc bên ngoài. Ống bọc mới không được che giấu một lỗi điện chưa được khắc phục.

Lên kế hoạch lắp đặt và tháo dỡ theo quy trình làm việc an toàn về điện của công trường. Cử nhân sự có chuyên môn ngắt điện các nguồn cung cấp liên quan, kiểm soát năng lượng tích trữ và xác minh trạng thái đã ngắt điện trước khi tiến hành công việc thủ công. Việc có thể quấn ống bọc quanh các cáp đang kết nối không làm cho việc lắp đặt khi có điện trở nên chấp nhận được.

Ghi lại sản phẩm đã được phê duyệt, các điểm cuối của phạm vi bảo vệ, vị trí mối nối nếu có và chi tiết về việc lưu giữ. Kiểm tra độ vừa vặn ở các vị trí máy được yêu cầu, khả năng tiếp cận kết nối và việc định danh. Sắp xếp bất kỳ quá trình thử nghiệm chức năng hoặc thử nghiệm nhiệt dùng điện nào thông qua quy trình đã được ủy quyền, với nhân viên được bảo vệ khỏi các mối nguy hiểm về điện và thiết bị chuyển động.

Sử dụng một chu kỳ làm việc đại diện và các giới hạn chấp nhận đã thỏa thuận. Ghi lại xem phép đo nhiệt độ liên quan đến bề mặt ống bọc, lớp vỏ cáp hay vị trí nào khác; không trình bày các kết quả đo đó như thể chúng tương đương nhau.

Đối với việc bảo trì định kỳ, hãy giữ lại bản vẽ lắp đặt và các tiêu chuẩn kiểm tra đã thỏa thuận. Cần quy định việc thay thế hoặc đánh giá lại sau khi có hư hỏng, tiếp xúc nhiệt đáng kể hoặc có sự thay đổi về tải cáp, tuyến cáp hoặc chế độ hoạt động của thiết bị.

Chuẩn bị Yêu cầu về Ống bọc Chống cháy Cáp hoặc Ống dẫn

Lắp ráp: Gửi mã tham chiếu cáp hoặc ống dẫn, kích thước ngoài thực tế, bản vẽ đầu nối, vị trí nhánh và chiều dài được bảo vệ. Nêu rõ ống bọc được lắp trước khi đấu nối hay quấn quanh một cụm lắp ráp đã được kết nối sẵn.

Dịch vụ: Xác định nguồn nhiệt, thời gian tiếp xúc, chế độ vận hành, chuyển động và các chất lỏng hoặc chất ô nhiễm dự kiến. Bao gồm các giới hạn nhiệt độ của cáp và mọi yêu cầu thiết kế điện mà lớp bọc bên ngoài phải duy trì.

Nghiệm thu và giao hàng: Xác định việc đánh giá mẫu, tài liệu sản phẩm áp dụng, số lượng, chiều dài thành phẩm và nhận dạng. Coi các yêu cầu về đánh đơn hàng, đóng gói và kiểm tra là chi tiết đơn hàng thay vì suy ra từ ảnh chụp trong catalog.

BSTFLEX cung cấp ống bọc chống cháy bằng sợi thủy tinh phủ silicone để bảo vệ cáp, ống dẫn và đường dây bên ngoài.Yêu cầu dữ liệu sản phẩm, mẫu thử hoặc báo giá ống bọc chống cháy cho cáp công nghiệp kèm theo bản vẽ tuyến cáp và chi tiết về mức độ tiếp xúc. Sau đó, lớp bọc đề xuất có thể được đánh giá song song với thiết kế cáp và ống dẫn thay vì dùng để thay thế cho thiết kế đó.
